| نام تجاری: | https://viiplus.com |
| شماره مدل: | یاتاقان کشویی برنزی بسته بندی شده ، دارای سوراخ |
| مقدار تولیدی: | اندازه استاندارد بوشینگ حداقل مقدار سفارش ندارد |
| قیمت: | Flange Bronze Bushings High Quality Price Ratio B2B |
| شرایط پرداخت: | TT در پیشرفت |
| توانایی عرضه: | بلبرینگ برنز سوراخ دار Be یاطاقان های بسته بندی شده برنز ساده |

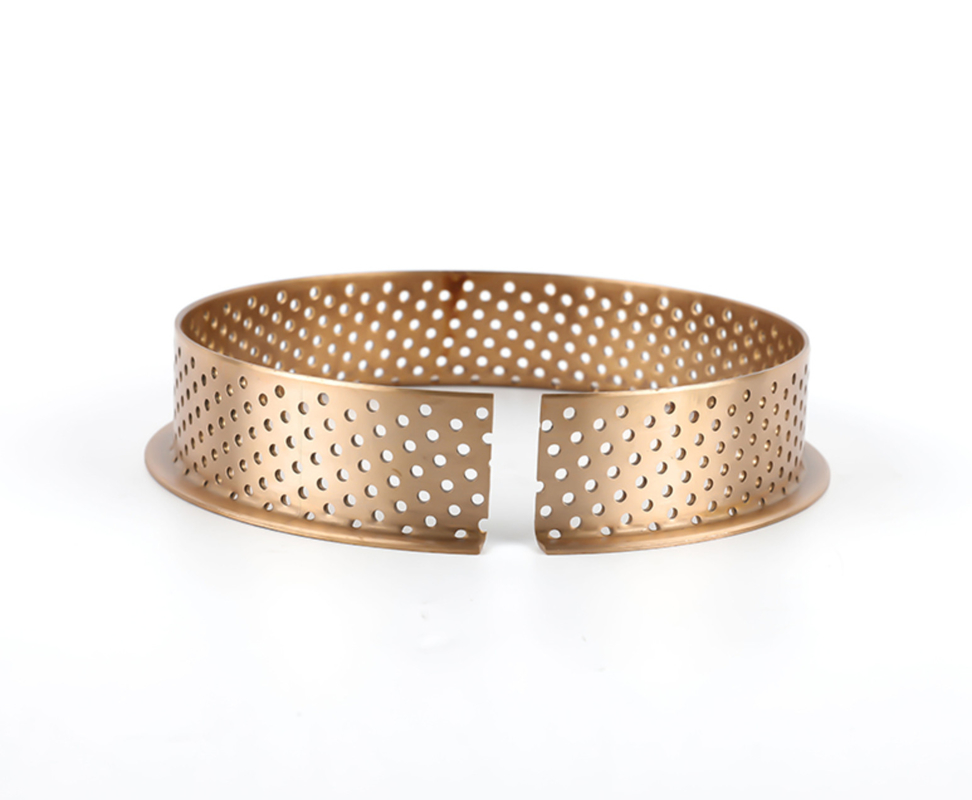

نوع Split CuSn8 برنز فلنج اسلایدی: VIIPLUS® راه حل قوی برای کاربردهای سنگین
در صنایع که ماشین آلات با استرس های مداوم، بار های بالا و محیط های خشن روبرو هستند،لوله های برنزیقهرمانان نامشخصی هستند که عملیات بدون مشکل را تضمین می کنند.نوع تقسیم CuSn8 برنز فلنج اسلایدی✅ طراحی شده برای دوام بی نظیر، نصب آسان، و عملکرد بدون تعمیر و نگهداری. کشف کنید که چگونه این لاجری ها از راه حل های سنتی در تنظیمات سخت استفاده می کنند.
برای کاربردهای کششی که نیاز به مقاومت در برابر فرسایش بالاوطول عمر، ورق های نوع تقسیم شده VIIPLUS خواص برترآلیاژ برنز CuSn8این چیزی است که آنها را متمایز می کند:
طراحی تقسیم برای نصب بدون تلاش
آلیاژ برنزی CuSn8: ساخته شده برای دوام
فلنج برای افزایش ثبات
کارایی خود روغن سازی
VIIPLUS® Split Type CuSn8 Flange Bearings در صنایع مورد اعتماد هستند که نیاز به قابلیت اطمینان تحت فشار دارند:
یک محصول پرچمدار در نمونه کارها VIIPLUS، این لاجری نمونه ای از دقت و انعطاف پذیری است:
مشخصات فنی:
ارتقاء به VIIPLUS Split Type CuSn8 برنز فلنج اسلاید لره
این که آیا شما ماشین آلات را بازسازی می کنید یا سیستم های جدیدی را طراحی می کنید، VIIPLUS حامل هایی را ارائه می دهد که در شرایط شدید برجسته هستند. زمان توقف را کاهش دهید، کارایی را افزایش دهید و هزینه ها را کاهش دهیدبا اجزای ساخته شده برای مسافت طولانی.
امروز با شرکت VIIPLUS تماس بگیریدبرای نقل قول، پشتیبانی فنی، یا راه حل های مهندسی سفارشی.
توضیحات متای: کشف VIIPLUS ′s Split Type CuSn8 Bronze Flange Slide Bearings ′بارندهای اسلایدی با بار بالا، خود روان کننده و سازگار با RoHS. ایده آل برای صنایع ساخت و ساز، دریایی و خودرو.مشخصات و برنامه های کاربردی را کشف کنید.
کلمات کلیدی: اسکناس های برنزی نوع تقسیم شده، اسکناس های فلنج CuSn8، اسکناس های کششی بدون نگهداری، بشینگ برنزی پیچیده 090, بشینگ برنزی صنعتی، اسکناس های VIIPLUS، آلیاژ برنزی با ظرفیت بارگذاری بالا.
لوله های سوراخ شده برنزی، برش برنز بشینگ به طور گسترده ای برای استفاده می شودماشین آلات معدن
بشینگ های برنزی پیچیده شده بشینگ های رول شده از جعل ساخته شده اندCUSN8مواد و با وجود ساختار نازک دیواری خود را، آنها مقاومت بسیاربارهای بالابنابراین، این بوشینگ های برنزی برای بوشینگ های آسیاب برنزی (حرکت نوسان) ، رایج ترین استفاده برای بوشینگ های رول شده است.
مواد برنز قلع عالی باعث می شود که بشینگ هاخواص کششی عالی و مقاومت در برابر فرسایش بالا.
از یک طرف، بوژینگ های رول شده در ابعاد استاندارد با جیب های روان کننده استفاده می شوند.مي تونه به هر طولي که بخوايد کوتاه بشه
ما همچنین طرح ها و اندازه های ویژه ای را بر اساس مشخصات شما ارائه می دهیم.
| وزن خاص: 8,8 kg/dm3 | ضریب انبساط حرارتی (۲۰ ۰۳۰۰ درجه سانتیگراد): ۱۸٫۵ ۱۰-6/ک |
| رسانایی حرارتی: 60 W/mK | ماژول انعطاف پذیری (20°C): 115 kN/mm2 |
| سختی: 125 HB | قدرت کششی Rm۴۷۰ N/mm2 |
| 02٪ - نقطه بازده Rpp0،2: 300 N/mm2 | کشش در شکستگی A: 40٪ |
یک برنز قلع با خواص کششی عالی. این ماده به ویژه برایمقاومت در برابر فرسایش، مقاومت در برابر خوردگی و مقاومت در برابر خستگی بالا مورد نیاز است.
با توجه به ساخت باریک دیواره ای بوچینگ های رول شده، آنها می توانندنيروهاي خاص بالااین ممکن است بالاتر از برای bushings نسبتا ضخیم دیواری تبدیل.بار های بالا امکان پذیر است، به ویژه با سوئیچ برنز Bushingss (حرکت نوسان).
| نام ماده:CuSn8PDIN ISO 4382-2 |
ترکیب (قیمت های راهنمای کسری جرم): Cu 91.3%، Sn 8.5%، P 0.2% |
| ابعاد اسمی d1 | تحمل نصب | ||
| بزرگتر از | تا | خانه H7 | پوشه های برنزی در داخل-Ø پس از نصب در هاسینگ H7 (وسط) |
| 10 | 18 | 0 / +0018 | 0 / +0043 |
| 18 | 30 | 0 / +0021 | 0 / +0052 |
| 30 | 50 | 0 / +0025 | 0 / +0062 |
| 50 | 80 | 0 / +0030 | 0 / +0074 |
| 80 | 120 | 0 / +0035 | 0 / +0087 |
| 120 | 180 | 0 / +0040 | 0 / +0100 |
| 180 | 250 | 0 / +0046 | 0 / +0115 |
| 250 | 305 | 0 / +0052 | 0 / +0130 |
بررسی بر اساس DIN 1494/ISO 3547 قسمت 2
قطر فلنج [d3] با توجه به DIN ISO 2768 با اندازه خام تعریف شده است.
تحمل پهنای بوشینگ های استوانه ای و برنزی
عرض [b1] تا قطر بیرونی [d2] 100 میلی متر: ±0,25 میلی متر
عرض [b1] بزرگتر از قطر بیرونی [d2] 100 میلی متر: ±0,5 میلی متر
فلانژ، حامل اسلایدی با الگوی سوراخ
در حالی که در این حالت، در صورت استفاده از روغن های دیگر، روغن های دیگر نیز می توانند به طور کامل از روغن های دیگر استفاده شوند.بوژینگ با گیره های روان کننده ST می تواند به راحتی با لاغرهای اسلایدی با الگوی سوراخ LD جایگزین شودمزیت ها: Significantly larger grease depot compared to bushings with grooves or lubrication indents Extension of the running time and the relubrication interval compared to ST bushings Collection of dirt and wear particles in the lubrication holes
برنز با ظرفیت بارگذاری بالا با ثبات حرارتی بسیار خوب، مقاومت بسیار خوب در برابر خوردگی، مقاومت در برابر لباس.
استفاده:پوشه های برنز ساده کروی تحت فشار ضربه و ضربه، پوشه های برنز در سیلندر های هیدرولیکی، پوشه های برنز در جوانه های مفاصل حفاری و در ماشین آلات کشاورزی.
برای بشینگ های فرش دار:
|
کاربرد: |
ماشین آلات بلند کردن، ماشین آلات معدن، |
|
ماده: |
CuSn8P |
|
تراکم: |
8.8g/cm3 |
|
حداکثر بار پویا: |
100N/mm2 |
|
حداکثر سرعت خطی ((گرس): |
2m/s |
|
حداکثر ارزش PV روغن: |
2.8N/mm2·m/s |
|
قدرت فشار |
>460N/mm2 |
|
قدرت کششی N/mm2 |
>280N/mm2 |
|
سختي: |
90 تا 150 |
|
محور جفت گیری |
سختی ≥50، خشکی 0.4-1.0 |
|
دمای کار |
-40 تا +150 درجه سانتیگراد |
|
ضریب اصطکاک |
0.06 ~ 015 |
|
ضریب انبساط خطی |
18.5×10-6/K |
|
ضریب رسانایی گرما |
58W/m·K |
ترکیب تراکم انرژی و بهره وری انرژی که به طور مداوم در حال افزایش است، همراه با نیازهای روزافزون در طول عمر و هزینه های موثر، منجر به افزایشالزامات روزافزون برای قطعات و تولیدبا ترکیب محصولات تولید شده و توسعه یافتهمواد با عملکرد بالابا پیشرفته ترین فن آوری های تولیدی هم برای لاغرهای چرخیده و هم برای لاغرهای صافاسکناس های برنزی به طور ایده آل برای نیازهای فعلی و آینده ماشین آلات ساختمانی و کشاورزی و صنعت هیدرولیک مناسب هستند.
تابلو برنزی از برنزی ساخته شده است و سوراخ های روغن به طور مساوی بر روی آن توزیع شده است. هنگام جمع آوری آن، تابلو باید قبل از هر دو طرف تابلو با مهر و موم جمع شود.FB092 مزاياي ذخيره کردن زياد روغن داره، آسان برای جمع آوری و یا آسان به ماشین آلات و غیره می تواند جایگزین بوش های ساخته شده از مواد کامل مس، علاوه بر این، آن را مناسب شرایط بار متوسط و سرعت پایین از جمله ماشین حمل و نقل.دستگاه بلند کردن، ماشین چرخ، ماشین تراز، و غیره
|
مواد پایه |
CuSn8P0.3 یا CuSn6.5P0.1 |
||
|
سختی |
HB90~120 |
محدوده دمای |
-100°C تا 200°C |
|
ظرفیت حمل |
60N/mm2 |
محدودیت سرعت |
2.5 متر در ثانیه |
|
ابعاد اسمی d1 |
|
تحمل نصب |
|
|---|---|---|---|
|
بزرگتر از |
تا |
خانه H7 |
حامل داخل-Ø پس از نصب در محفظه H7 (وسط) |
|
10 |
18 |
0 / +0018 |
0 / +0043 |
|
18 |
30 |
0 / +0021 |
0 / +0052 |
|
30 |
50 |
0 / +0025 |
0 / +0062 |
|
50 |
80 |
0 / +0030 |
0 / +0074 |
|
80 |
120 |
0 / +0035 |
0 / +0087 |
|
120 |
180 |
0 / +0040 |
0 / +0100 |
|
180 |
250 |
0 / +0046 |
0 / +0115 |
|
250 |
305 |
0 / +0052 |
0 / +0130 |
|
s* |
f1 |
f2 |
|
1 |
0،6 ± 04 |
حداکثر 0.4** |
|
1,5 |
0،6 ± 04 |
0،4 ± 0,3** |
|
2 |
1،2 ± 04 |
0،4 ± 03 |
|
2,5 |
1،8 ± 06 |
0،6 ± 04 |
* s = b2 = (d2 ?? d1) / 2
** گوشه های گرد شده اختیاری
پوشه ها با شکاف های روان کننده عناصر کششی هستند که سالهاست ثابت شده اند.فشارهای روان کننده در حال حاضر در کمربندهای ادغام شده به طور مساوی بر روی کل سطح حرکت توزیع می شوندآنها قبل از جمع آوری گره با روغن پر می شوند و اطمینان از یک فیلم چربی یکنواخت در سراسر بیئر را تضمین می کنند.
یک مزیت بوته ها با حفره های روان کننده این است کهآنها می توانند به هر عرض مورد نظر کوتاه شوند بدون اینکه به چاه های روان کننده آسیب برساند.
برخلاف طرح های شناخته شده بوشینگ برنز ساده، که در آن بوشینگ و مهر باید به صورت جداگانه نصب شوند، ممکن است بوشینگ و مهر به عنوان یک بخش کامل به دست آید.
در سیستم تریبولوژیک فقط بش و شاخه مهم نیستند؛ روانکاری و محیط زیست (به عنوان مثال، هوا، گاز، آب شور، گرد و غبار و غیره) به همان اندازه مهم هستند.محیط زیست معمولا قابل کنترل نیست، برخلاف روان کننده
روانکاری نه تنها خواص لغزش را بهبود می بخشد بلکه مزایای دیگری نیز به دست می آورد:
اصطکاک ناشی از تعامل دو جسم تحت بار و حرکت است. برای کاهش اصطکاک و فرسایش، روغن یک عملکرد بسیار مهم را انجام می دهد:آن را از سطوح فلزی از بش و شاخه جدا.
1. فشار دادن به بشینگ های برنز
بوژینگ با مهر و موم های نصب شده فشار داده می شود. برای اطمینان از نصب بدون خطا، توصیه می شود که یک بند شانه با چرخش آزاد برای لب مهر و موم بین شاخه راهنما و شانه باشد.چرخش آزاد لازم است به طوری که مهر و موم در طول فشار آسیب نمی. شانه باید دارای یک شیفر سرب حداقل 3 میلی متر × 15 ° باشد.
با این حال، بشینگ نیز می تواند با یک صفحه فشار داده شود.مهر و موم به طور انعطاف پذیر به سمت وسط بش فشار داده می شود و پس از فرآیند نصب مطبوع به موقعیت اصلی خود باز می گردد..
2. نصب گره
در هنگام نصب گره، باید در نظر گرفته شود که قطر داخلی لبه مهر و موم دارای قطر کوچکتر از گره است.برای امکان قرار دادن آسان، میله باید دارای یک چیمفر حداقل 3 میلی متر × 15 درجه باشد.نصب بیشتر ساده می شود اگر گره قبل از قرار دادن کمی روغن شود.
3. به صورت برنزی پوشه ها رو روان کن
بدون مهر و موم، پر شدن کامل بشین های برنزی از طریق نوک چربی تضمین نمی شود. در ناحیه بدون فشار، چربی به سرعت خارج می شود، در حالی که ناحیه تحت فشار خالی باقی می ماند.مهر باعث می شود فشار گاز در بشینگ های برنزی در طول روانکاری ایجاد شود، که در آن تنها پس از پر شدن کامل بش، چربی از طریق مهر خارج می شود. اگر بش را نمی توان از طریق یک نوک چربی روان کرد،مطمئن شوید که بشینگ به خوبی روان قبل از نصب گره است.
| وضعیت: | پوشه های برنزیاجازه: |
| وضعیت روان کننده: روغن | >0,1 میلی متر |
| حالت روان کننده: روغن | کوچک |
| بار: بزرگ | کوچک |
| بار: کوچک | بزرگ |
| حرکت: آهسته | کوچک |
| حرکت: نوسان | کوچک |
| حرکت: سريع | بزرگ |
بازی مورد نیاز بوچینگ های برنز مرکزی بستگی به روان کننده، بار و سرعت لغزنده دارد.
جدول برای کمک به شما در انتخاب فاصله مورد نیاز طراحی شده است. منحنی برای مهندسی مکانیک عمومی طراحی شده است.منحنی به سمت بالا می تواند به راحتی فراتر رود.
تحمل آبه باید با توجه به حداقل بازی مورد نیاز تنظیم شود. کلاس تحمل باید IT6 برای الزامات بالا و IT7 یا IT8 در موارد عادی باشد.
در صورت استفاده از بوشینگ های استاندارد با تحمل قطر داخلی H9، توصیه می شود که شفت با e یا f تحمل شود. برای شفت ها با تحمل h،در صورتی که بار برنزی Bushings بیش از حد بالا نیست سوراخ خانه می تواند از H7 به F7 گسترش یابد. بوشینگ به محفظه مربوطه متصل می شود و سوراخ بوشینگ کمی بزرگتر است. این بدان معنی است که بوشینگ های برنزی که خیلی کوچک هستند می توانند اجتناب شوند.
جزئیات بسته بندی:
1بسته بندی داخلی
محصولات کوچک: 100 تا 200 تا در هر کیسه پلاستیکی بسته شده
برای محصولات بزرگتر: 2pcs-10pcs هر رول فیلم پلاستیکی (بسته به اندازه محصول)
2بسته بندی خارجی& بسته بندی حمل و نقل
کارتونی (بسته به اندازه محصول)
جعبه چوبی یا پالت، برای حمل و نقل امن نگه دارید.
