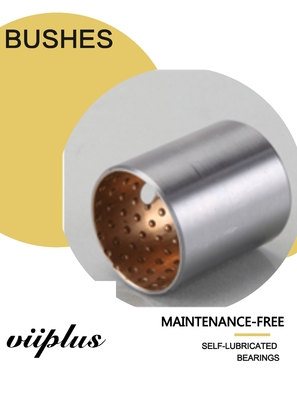

پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی

پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی

نام تجاری: bimetal SAE-797 SAE 48 SAE-799 bushings
شماره مدل: بلبرینگ JF800 JF720 JF700 Bimetal بدون سرب
مقدار تولیدی: 800 قطعه / قطعه (حداقل سفارش)
قیمت: $0.20 - $2.00 / Pieces ,Negotiable
شرایط پرداخت: TT IN ADVance Western Union
توانایی عرضه: ریخته گری بوش دو فلزی ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشینگ خود روان
اطلاعات دقیق
محل منبع:
تولید کننده یاتاقان های دوتایی
گواهی:
Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
Meterial:
Low Carbon Steel Wth Tin-Lead-Bronze Alloy (CuSn10Pb10)
Plating:
Tin plating, cooper plating
Type:
Wrapped bushes,thrust washer and flanged bushes ,Strips
Application:
Connecting rod level of gas engine,Wheel Excavator,Gear Box, Gear Pump Bushings
Oil Holes:
Ball shaped
Lubricating:
Self-lubricating
Bearing Bushing Factory Price:
tiffany@viiplus.com
Self-lubricating Bearing Bushing Manufacturer:
https://www.viiplus.com/
High Light::
Steel Backed Bronze Bushing, Bimetallic Bushes
Bimetallic Bearing Bushing:
Bimetal bearing with steel backing and bronze overlay • Particularly suitable for high ... Bimetal plain bearings to standard SAE 792
Bush Bearings Manufacturers Suppliers Exporters:
plain bearings. Long, maintenance-free service, manufactures bushings in various designs and from different materials. tiffany@viiplus.com, Bushings - Configure and purchase - https://www.viiplus.com/
جزئیات بسته بندی:
صادرات و واردات بوش های دو فلزی استاندارد بین المللی کارتن
قابلیت ارائه:
ریخته گری بوش دو فلزی ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشینگ خود روان
برجسته کردن:

,

,

bimetal bearings

توضیحات محصول

بوته های دوتایی JF-800 دارای پشتی استیل همراه با یک لایه آلیاژ برنز CULBB10SN10 است. این ترکیب مقاومت در برابر سایش ، مقاومت و مقاومت در برابر خوردگی را ارائه می دهد. بوته ها در اندازه های اینچ در دسترس هستند و آنها را برای طیف گسترده ای از برنامه ها مناسب می کند.

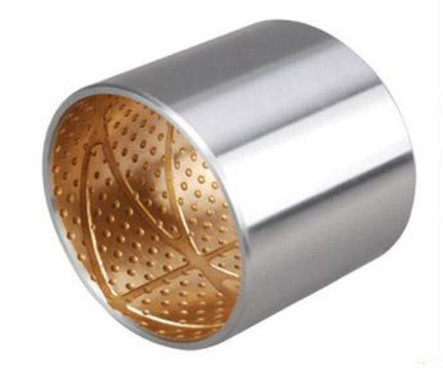

سوکت های روغنی به شکل توپ در بوته ها روغن کاری را تقویت می کنند و اصطکاک را در حین کار کاهش می دهند. سوکت های روغن اجازه می دهد روغن یا سایر روان کننده ها به طور مساوی در اطراف بوش توزیع شوند و از روغن کاری بهینه و گسترش طول عمر بوشینگ اطمینان حاصل کنند.

لایه آلیاژ برنز CUBB10SN10 به دلیل مقاومت در برابر سایش زیاد و خاصیت یاتاقان خوب شناخته شده است. برای برنامه هایی که نیاز به بارهای زیاد ، شروع های مکرر و درجه حرارت بالا دارند ، مناسب است. پشتیبان فولادی قدرت و ثبات لازم را برای پشتیبانی از لایه برنز و اطمینان از دوام بوشینگ فراهم می کند.

بوته های دوتایی JF-800 با سوکت های روغن به شکل توپ معمولاً در پمپ ها ، موتورها ، گیربکس ها و سایر تجهیزات چرخشی استفاده می شود که در آن عملکرد صاف و قابل اعتماد بسیار مهم است. اندازه اینچ آنها باعث می شود نصب و تعویض آنها آسان شود و هزینه های خرابی و نگهداری را کاهش می دهد.



مقدمه ای کوتاه از بلبرینگ های دوتایی آستین دوتایی



دوتال با ساخته شده استصفحه فولادی کربن کم با کیفیت بالا به عنوان میتریکس ، سطح آن با آلیاژ آلیاژ سبز سرب CUSN10PB10 سینتر است، و در بسیاری از مواقع پخت و پز و نورد ساخته شده است.

دارداستحکام خستگی متوسط ​​و عملکرد سطح خوب بلبرینگمحصولات عمدتاً برای اتصال یاتاقان میله دوک بر روی موتور احتراق داخلی استفاده می شود. سطح داخلی بوته های دوتال می تواند انواع مختلفی از کانال ها را شامل شود ، به گونه ای که انواع مختلف کاربردها و شرایط روغن کاری را که در آن بوته ها استفاده می شود ، برآورده می کند.

از آن پشتیبانی می شودفولاد کربن کم با کیفیت بالا با آلیاژ برنز قلع (CUSN10PB10)روی سطح آن سینتر شده است.

برای کاهش موثر سایش ، سطح آلیاژ آن را می توان با سوکت های روغن به شکل توپ برای ذخیره سازی روغن آسان تر ماشینکاری کرد. در صورت لزوم ، یک پوشش ضد فراخوانی را می توان در قسمت پشتی فولاد آبکاری کرد. می توان آن را برای شرایط بار واسطه با سرعت و شرایط با واسطه و یا شرایط زیاد با بار ضربه عظیم در کاربردهای مکانیکی استفاده کرد ، از دوتل برای ساخت بوته های بسته بندی شده ، واشر و بوته ها در اتصال میله موتور گاز استفاده می شود.





CUPB10SN
PB (٪) FE (٪) NI (٪) روی (٪) مس (٪)
8.0-11.0 0.25 پوند 1.5 ≦ ≦ 2.0 78.0-87.0
(مقاومت کششی) σb (MPA) ≥220
(قدرت عملکرد) σ (MPA) 140 پوند
(کشیدگی) Δ5 (٪) ≥5
(سختی) 70HBW

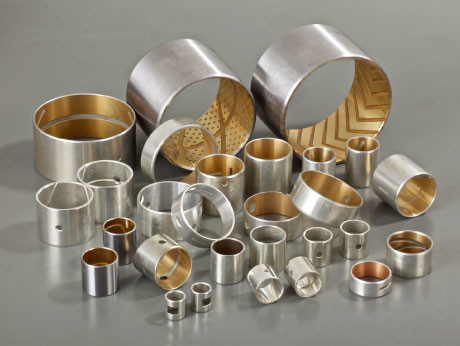

اجزای ماده دو فلزی



پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی 0                                                پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی 1





Bimetal ساخته شده در چین JF 8 0 0 پشتیبان فولادی باCUPB10SN10 یا CUSN6ZN6PB3آستر این درجه به بهترین وجه در بوش های پین روغن کاری شده برای استفاده در سیستم تعلیق ، تجهیزات ساخت و ساز جاده ، نقاط شاسی خودکار و مناطقی که سرعت در آن محدوده متوسط ​​است اما تأثیر زیاد امکان پذیر است ، استفاده می شود.



بوشینگ آستین دوتاییاز سازه های پشتی برنز یا فولادی ساخته شده اند که دارای آسترهای سنگی از ترکیبات مختلف هستند. همه این بوته ها یاتاقان های نورد مانند استاندارد ما در محصولات چین ساخته شده اند.

BUSHINGS SERIES ROLLER IDLER SERIES JF-800 BIMETAL BEARING SIZES | بلبرینگ روغن کاری

مواد ترکیب برنز از جنس فلزی Bimetalic Bearing با روکش به عنوان مخزن برای گریس. یاتاقان های دو فلزی JF800 دارای ظرفیت بار بالایی هستند ، مقاومت بسیار خوبی در برابر استحکام خستگی در دماهای بالاتر. یاتاقان های دو فلزی JF800 در شرایط عملکرد خشن کاربرد دارد.



بلبرینگ خودکشی دوتایییک لایه آلیاژ مس با مقاومت در برابر سایش عالی است ، که مبتنی بر فولاد کربن کم با کیفیت بالا و روی سطح است. سطح لایه آلیاژ مس را می توان در انواع مختلف شیار روغن ، گودال روغن ، سوراخ روغن و به همین ترتیب با توجه به شرایط کار ، پردازش کرد ، به این ترتیب که برای مناسبت هایی که در آن وجود دارد ، می توان از جمله مواد مخدر را به طور مداوم و یا به طور مداوم در روغن ایجاد کرد.

یاتاقان های ساده JF-800 روغن یاتاقان دوتایی یا گریس



بوته های بلبرینگ دو فلزی با روکش مس یا قلع با پوشش CUPB10SN10

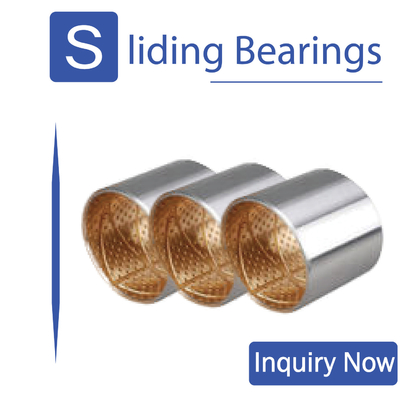

بلبرینگ کشویی کامپوزیت بسته بندی شده ، فولاد / برنز با روکش قلع یا قلع ، DIN 1494 / ISO 3547 ، بدون تعمیر و نگهداری ، با جیب روغن کاری
جزئیات فنی
ظرفیت بار خاص استاتیک 250 ≤ [n/mm2] فشار دما - 40 [° C] تا + 250 [° C]
ظرفیت بار خاص پویا ≤ 140 [n/mm2]
سرعت کشویی ≤ 2.5 [m/s] حداکثر مقدار پی وی سی 2.8 [n/mm² xm/s]
ارزش اصطکاک 0.04 [μ] تا 0.12 [μ] منطقه تماس درصد > 75 [٪]
مواد
مطالب پشتیبانی روکش مس فولادی یا قلع روکش شده لایه کشویی CUPB10SN10
جزئیات تحمل
مسکن H7 تحمل شافت F7 تا H8
بوشینگ داخلی بعد از نصب H9
ماده شفت
فولاد ، سخت شده یا غیرمترقبه
زبری سطح ≤ RA 0.8
خواص
برای ظرفیت بار بالا و حرکت نوسان کننده و همچنین برای عملکرد خشن و بار دما. روغن کاری طولانی مدت به دلیل ذخیره سازی روان کننده.
دامنه کاربرد
غلطک های آهنگ ، ماشین های ساختمانی ، ساخت جرثقیل ، ماشین های کشاورزی (بارگذاری ضربه)
نگهدار
این یک ماده بوشینگ کم مصرف است. یک چربی اولیه در حین نصب ضروری است ، پس از آن چربی دوره ای با روغن یا گریس اجباری است.
مشاوره نصب
محفظه نصب Bevel Min. 1.5 میلی متر x 15-45 درجه
شفت نصب Bevel 5 میلی متر در 15 درجه ، لبه های گرد
استفاده از ماندرل مناسب نیروی مناسب توصیه می شود. روغن کاری گریس سطح بیرونی ممکن است هنگام نصب لازم باشد.
چسباندن چسب نباید با سطح کشویی تماس بگیرد!



یاتاقان های روان کننده | VSB-80



نوارهای بلبرینگ دوتایی ، مسیرهای کشویی مواد نوار دو فلزی صفحه کشویی



اطلاعات دقیق



تحمل دو قطبی این محصول یکی از قدرتمندترین ظرفیت تحمل بلبرینگ دوتایی ، بوشینگ پل تعادل و واشر وسیله نقلیه سنگین است. چرخ متحرک و چرخ حامی بولدوزر ؛ بوشینگ ورق فولادی خودرو ، همه از این محصول استفاده می کنند. این یاتاقان های کشویی با سرعت کم بار استفاده می شود. بلبرینگ بلبرینگ از صفحه فولادی کم کربن و سطح CUPB10SN10 یا CUSN6ZN6ZN6PB3 ساخته شده است.





خصوصیات



یاتاقان کامپوزیت دو فلزی VSB-80
پوسته فولادی با یک ماده بلبرینگ آستر برنز سرب برای کاربردهای روغن کاری شده روغن پشتیبانی می شود. این ماده دارای ظرفیت بار بالا و خاصیت خستگی خوب است. این ماده به طور گسترده ای در برنامه های کاربردی خودرو مانند کمپرسورها ، دنده فرمان ، فرمان برق ، یاتاقان پدال ، بوته های پین ، محورهای درب عقب ، تجهیزات جابجایی و بلند کردن مکانیکی ، موتورهای هیدرولیک ، ماشین آلات کشاورزی و غیره مورد استفاده قرار می گیرد.



برانگیخته



بلبرینگ دوتایی با پشتی استیل و روکش برنز
· مخصوصاً برای بارهای خاص بالا با حرکت نوسان و فرکانس پایین مناسب است
· در شرایط عملکرد خشن قابل اجرا است
· ظرفیت بار بالا ، مقاومت بسیار خوبی در برابر استحکام خستگی در دماهای بالاتر



1. Lazer برنز ، مقاومت در برابر خدا و ظرفیت حمل بار عالی.
پشتیبان 2.Steel: با تنظیم پایه و اساس بوش ها ، پشتی استیل پایداری استثنایی ، حمل بار و خصوصیات اتلاف گرما را فراهم می کند.



داده های فنی



ساختار و ترکیب

پشتی استیل و روکش برنز سرب
فولاد + CUPB10SN10 با روکش





برنامه های معمولی



این ماده توصیه می شود در زیر سرعت متوسط ​​و بار متوسط ​​با روغن کاری روغن یا چربی استفاده شود. این ماده به طور گسترده ای برای انتهای میله موتور ، بوشینگ کینگپین ، غلتک های زیر بغل ، میله استوانه هیدرولیک چشم از ماشین های ساختمانی و یاتاقان های مفصل کروی دستگاه های کشاورزی استفاده می شود. از آنجا که این ماده با سرب است ، قطعات خاص مجاز به استفاده از قوانین یا مقررات خاص نیستند.



اندازه بوش های دوتایی





د



د


خوب
ضخامت






اود
تحمل




LD (H8)
تحمل




H7
مسکن




F7 Joumal
قطر



f1



f2



L0-0.40
10 15 20 25 30 40 50 60 80 90 100
10 12











1

12 +0.065
+0.030
10 +0.022
-0.000
12 +0.018 10 -0.013
-0.000
0.5 0.3 1010 1015 1020
12 14 14 +0.065
+0.030
12 +0.027
-0.000
14 +0.018 12 -0.016
-0.000
0.5 0.3 1210 1215 1220
14 16 16 +0.065
+0.030
14 +0.027
-0.000
16 +0.018 14 -0.016
-0.000
0.5 0.3 1410 1415 1420
15 17 17 +0.065
+0.030
15 +0.027
-0.000
17 +0.018 15 -0.016
-0.000
0.5 0.3 1510 1515 1520
16 18 18 +0.075
0.035
16 +0.027
-0.000
18 +0.018 16 -0.016
-0.000
0.8 0.4 1610 1615 1620
18 20 20 +0.075
0.035
18 +0.033
-0.000
20 +0.021 18 -0.016
-0.000
0.8 0.4 1810 1815 1820 1825
20 23



1.5

23 +0.075
0.035
20 +0.033
-0.000
23 +0.021 20 -0.033
-0.000
0.8 0.4 2010 2015 2020 2025
22 25 25 +0.075
0.035
22 +0.033
-0.000
25 +0.021 22 -0.033
-0.000
0.8 0.4 2210 2215 2220 2225
24 27 27 +0.075
0.035
24 +0.033
-0.000
27 +0.021 24 -0.033
-0.000
1.0 0.5 2410 2415 2420 2425 2430
25 28 28 +0.075
0.035
25 +0.033
-0.000
28 +0.021 25 -0.033
-0.000
1.0 0.5   2515 2520 2525 2530
26 30













2

30 +0.075
0.035
26 +0.033
-0.000
30 +0.021 26 -0.033
-0.000
1.0 0.5   2615 2620 2625 2630
28 32 32 +0.085
0.045
28 +0.033
-0.000
32 +0.025 28 -0.033
-0.000
1.0 0.5   2815 2820 2825 2830 2840
30 34 34 +0.085
0.045
30 +0.039
-0.000
34 +0.025 30 -0.039
-0.000
1.2 0.6   3015 3020 3025 3030 3040
32 36 36 +0.085
0.045
32 +0.039
-0.000
36 +0.025 32 -0.039
-0.000
1.2 0.6   3215 3220 3225 3230 3240
35 39 39 +0.085
0.045
35 +0.039
-0.000
39 +0.025 35 -0.039
-0.000
1.2 0.6     3520 3525 3530 3540 3550
38 42 42 +0.085
0.045
38 +0.039
-0.000
42 +0.025 38 -0.039
-0.000
1.2 0.6     3820 3825 3830 3840 3850
40 44 44 +0.085
0.045
40 +0.039
-0.000
44 +0.025 40 -0.039
-0.000
1.2 0.6     4020 4025 4030 4040 4050
45 50















2.5

50 +0.085
0.045
45 +0.039
-0.000
50 +0.025 45 -0.039
-0.000
1.5 1.0       4525 4530 4540 4550
50 55 55 +0.100
0.055
50 +0.039
-0.000
44 +0.030 50 -0.039
-0.000
1.5 1.0         5030 5040 5050 5060
55 60 60 +0.100
0.055
55 +0.046
-0.000
60 +0.030 55 -0.046
-0.000
1.5 1.0         5530 5540 5550 5560
60 65 65 +0.100
0.055
60 +0.046
-0.000
65 +0.030 60 -0.046
-0.000
1.5 1.0         6030 6040 6050 6060
65 70 70 +0.100
0.055
65 +0.046
-0.000
70 +0.030 65 -0.046
-0.000
1.5 1.0         6530 6540 6550 6560
70 75 75 +0.100
0.055
70 +0.046
-0.000
75 +0.030 50 -0.046
-0.000
1.5 1.0         7030 7040 7050 7060 7080
75 80 80 +0.100
0.055
75 +0.046
-0.000
80 +0.035 75 -0.046
-0.000
1.5 1.0         7530 7540 7550 7560
80 85 85 +0.100
0.070
80 +0.054
-0.000
85 +0.035 80 -0.054
-0.000
1.5 1.0           8040 8050 8060 8080
84 90







3

90 +0.120
0.070
84 +0.054
-0.028
90 +0.035 84 -0.054
-0.000
1.8 1.2           8440 8450 8460 8480
89 95 95 +0.120
0.070
89 +0.054
-0.028
95 +0.035 89 -0.054
-0.000
1.8 1.2           8940 8950 8960 8980
94 100 100 +0.120
0.070
94 +0.054
-0.028
100 +0.035 94 -0.054
-0.000
1.8 1.2             9450 9460 9480
99 105 105 +0.120
0.070
99 +0.054
-0.028
105 +0.035 99 -0.054
-0.000
1.8 1.2             9950 9960 9980
104 110 110 +0.120
0.070
104 +0.054
-0.028
110 +0.035 104 -0.054
-0.000
1.8 1.2             10450 10460 10480
109 115 115 +0.120
0.070
109 +0.054
-0.028
115 +0.035 109 -0.054
-0.000
1.8 1.2             10950 10960 10980
114 120 120 +0.120
0.070
114 +0.054
-0.028
120 +0.040 114 -0.054
-0.000
1.8 1.2             11450 11460 11480
119 125 125 +0.170
+0.100
119 +0.054
-0.028
125 +0.040 119 -0.054
-0.000
1.8 1.2             11950 11960 11980
123 130

3.5





















130 +0.170
+0.100
123 +0.054
-0.028
1130 +0.040 123 -0.054
-0.000
2 1.5             12350 12360 12380   123100
128 135 135 +0.170
+0.100
128 +0.063
-0.028
135 +0.040 128 -0.063
-0.000
2 1.5             12850 12860 12880   128100
133 140 140 +0.170
+0.100
133 +0.063
-0.028
140 +0.040 133 -0.063
-0.000
2 1.5             13350 13360 13380   133100
138 145 145 +0.170
+0.100
138 +0.063
-0.028
145 +0.040 138 -0.063
-0.000
2 1.5               13860 13880   138100
143 150 150 +0.170
+0.100
143 +0.063
-0.028
150 +0.040 143 -0.063
-0.000
2 1.5               14360 14380   143100
148 155 155 +0.170
+0.100
148 +0.063
-0.028
155 +0.040 148 -0.063
-0.000
2 1.5               14860 14880   14890
153 160 160 +0.170
+0.100
153 +0.063
-0.028
160 +0.040 153 -0.063
-0.000
2 1.5               15360 15380   15390
158 165 165 +0.170
+0.100
158 +0.063
-0.028
165 +0.040 158 -0.063
-0.000
2 1.5               15860 15880   158100
163 170 170 +0.170
+0.100
163 +0.063
-0.028
170 +0.040 163 -0.063
-0.000
2 1.5               16360 16380   163100
168 175 175 +0.170
+0.100
168 +0.063
-0.028
175 +0.040 168 -0.063
-0.000
2 1.5               16860 16880   168100
173 180 180 +0.170
+0.100
173 +0.063
-0.028
180 +0.040 173 -0.063
-0.000
2 1.5               17360 17380   173100


پروژه خود را با یک مهندس برنامه شروع کنید

بلبرینگ کشویی ، بوته دوتایی ، بوشینگ برنز پیچیده ، بوش روغنی ، یاتاقان روغنی ، تأمین کننده چین ، کیفیت بالا



قسمت کاربردی

  •

  • پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی 2

    وابسته به هیدرولیکی

    مورد استفاده در ساخت دریچه های هیدرولیک ، ساقه ، پمپ های دنده ، پمپ های پره ای ، پمپ های پیستون ، سیلندرهای روغن و غیره

  • پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی 3

    ماشین

    اتومبیل: توربوشارژر ، موتور ، کمپرسور تهویه مطبوع خودرو ، پل وسیله نقلیه

  • پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی 4



    صنایع اساسی



    صنعت اساسی: نگهدارنده تحمل ، بوش ، پیچ ، مهره ، واشر ، چرخ کرم

  • پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی 5



    شپ



    کشتی: پروانه ، کلاه پروانه ، چرخ کرم ، فلنج مس دریایی ، میله شفت مس ، آستین مس

  • پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی 6



    ماشین آلات مهندسی



    ماشین آلات ساختمانی: آجیل حفاری سنگ ، مته آستین مس ، قطعات متحرک آستین مقاوم در برابر سایش

  • پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی 7



    راه آهن



    راه آهن: نوار هادی ، راهنمای خط ، شیر ترمز



انتخاب اندازه محصول C95400 مواد اولیه



توضیحات محصول: برنز قلع سرب

لوله: 12.5 تا 406.4 میلی متر قطر خارج

مستطیل: حداکثر 508 میلی متر

طول استاندارد: 381 میلی متر

شکل/فرم: محصول نیمه تمام ، درشت یا تقریباً تمیز ، آند ، نوار ، بیل/گل ، مربع ، شش ضلعی ، صفحه ، پروفایل یا





پشتیبان فولادی با CuPb10Sn10 JF-800 بوته های دو طرفه اینچ اندازه سوکت های روغنی 8
