| نام تجاری: | gleitlagerbuchsen |
| شماره مدل: | برنجی فلزی-پلیمری با پشتیبانی از بلبرینگ ساده |
| مقدار تولیدی: | اندازه استاندارد بوشینگ حداقل مقدار سفارش ندارد |
| قیمت: | Bushings High Quality Price Ratio B2B |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، |
| توانایی عرضه: | بوش آستین برنز ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشهای خود روان کننده |

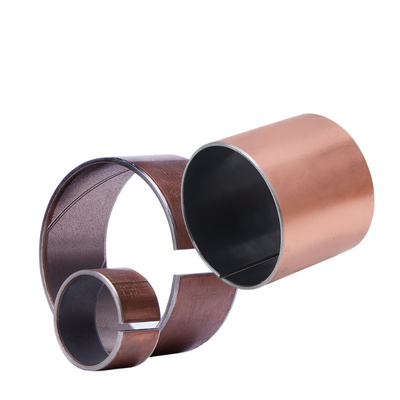

بوشینگ پشتیبان برنزی، همراه با (پلی تترافلوئورواتیلن)، یک یاتاقان متریک است که به طور خاص برای کاربردهای پل طراحی شده است. مواد پشتیبان برنزی استحکام و مقاومت در برابر سایش عالی را فراهم می کند، در حالی که پوشش، روانکاری را افزایش می دهد و اصطکاک را کاهش می دهد، که منجر به عمر طولانی تر و عملکرد نرم تر می شود.
ساخت کامپوزیت برنزی ترکیبی منحصر به فرد از خواص را ارائه می دهد که برای یاتاقان های پل ایده آل است. پشتیبان برنزی یکپارچگی ساختاری و دوام را تضمین می کند، در حالی که پوشش، اصطکاک کم و خواص خود روانکاری را فراهم می کند. این ترکیب باعث می شود که یاتاقان برای تحمل بارهای سنگین و شرایط دینامیکی که معمولاً در سازه های پل با آن مواجه می شوند، مناسب باشد.
اندازه متریک یاتاقان، تناسب و نصب دقیق را امکان پذیر می کند و عملکرد نرم و قابل اطمینان پل را تضمین می کند. طراحی و انتخاب مواد یاتاقان نیز آن را در برابر خوردگی و تخریب محیطی مقاوم می کند و عملکرد و قابلیت اطمینان طولانی مدت را تضمین می کند.
به طور خلاصه، بوشینگ پشتیبان برنزی با یک یاتاقان متریک محکم و قابل اعتماد برای کاربردهای پل است که استحکام، مقاومت در برابر سایش، اصطکاک کم و خود روانکاری عالی را فراهم می کند. تناسب دقیق و مقاومت آن در برابر خوردگی، عملکرد نرم و قابل اطمینان پل را در دراز مدت تضمین می کند.
درخواست خرید بوشینگ های برنزی فلنج دار در نیروگاه برق آبی، اندازه بوشینگ های برنزی فلنج دار، قطر بیرونی میلی متر قطر داخلی میلی متر طول میلی متر.
بوشینگ های Gleitlagerbuchsen با کیفیت بالا، بوشینگ پل پشتیبان فلزی برنزی پیچیده شده (بدون نیاز به تعمیر و نگهداری) که از چین سفارش داده شده است. قیمت های ارزان SF-1B. بوش های ساده خود روان کننده یا یاتاقان های فلنج دار، واشر رانش و نوار، پشتیبان برنزی با لایه برنزی تف جوشی شده پر شده با
بوشینگ های کشویی خشک با ابعاد متریکسه لایهکامپوزیت
مواد
مناسب برای حرکات چرخشی و نوسانی آهسته تحت بار شعاعی و
عملکرد بدون نیاز به تعمیر و نگهداری. نیازی به روانکاری نیست.درخواست قیمت
بوشینگ برنزی را می توان به عنوان یک بوشینگ کامپوزیت با کیفیت بالاتر به دلیل پشتیبان برنزی آن در نظر گرفت. نه تنها این که توانایی های لغزشی بهتری دارد، زمانی کهلایهفرسوده می شود، بلکه پشتیبان برنزی نیز غیر خورنده است. این می تواند در کاربردهای مرطوب و دریایی یک مزیت باشد.
بوشینگ برنزی در یک خط تف جوشی تولید می شود که در آن پودر برنز ابتدا روی مواد حامل ذوب می شود و به آن یک سطح زبر به ضخامت 20 تا 30 میکرومتر می دهد. در مرحله دوم، روی مواد حامل ذوب می شود و به سطح زبر پودر برنز متصل می شود. پس از فرآیند تف جوشی، پانل های مواد خام با توجه به ضخامت استاندارد نورد می شوند.
مرحله بعدی برش مواد خام به شکل مستطیلی خواهد بود که به یک استوانه خشن نورد می شود. آخرین مرحله کالیبره کردن استوانه خام با فشار دادن آن به داخل یک محفظه و فشار دادن یک پین مناسب با تلرانس صحیح از طریق بوشینگ ها خواهد بود. این فرآیند باعث می شود که پدها شکل گرد کامل خود را به خود بگیرند. به عنوان یک لمس پایانی، پخ ها از سوکت ها بریده می شوند.
لایه کشویی
+ سرب
برنز متخلخل تف جوشی
پشتیبان فولادی
1. مخلوطی از پلی تترافلوئورواتیلن اصلاح شده () و سرب (Pb) 0.01-0.03 میلی متر یک ماده مقاوم در برابر سایش است که می تواند در حین کار یک فیلم انتقال ایجاد کند تا از شفت مقابل محافظت کند.
2. لایه پودر مس، 0.20-0.3 میلی متر، استحکام پیوند /Pb و لایه مس را بهبود می بخشد و ظرفیت باربری و مقاومت در برابر سایش خوبی دارد. هدایت حرارتی بالاتر می تواند به سرعت گرما را که در حین کار تولید می شود، منتقل کند.
3. صفحه پایه مسی 0.7 تا 2.3 است که ظرفیت باربری و انتقال حرارت یاتاقان را بهبود می بخشد و مقاومت در برابر خوردگی بهتری دارد.
| سطح کشویی: | |
| مواد پشتیبانی: | برنز |
| بار دینامیکی: | ≤ 140 N/mm² |
| بار استاتیکی: | ≤ 200 N/mm² |
| سرعت کشویی: | ≤ 2.5 متر بر ثانیه |
| مقدار اصطکاک: | 0.02 - 0.20 µ |
| حداکثر مقدار PV: | 1.8 N/mm² x m/s |
| کرنش دما: | -200 تا +280 °C |
| نگهداری: | بدون نیاز به تعمیر و نگهداری |
| تلرانس محفظه: | H7 |
| تلرانس پس از نصب: | H9 |
| تلرانس شفت: | f7 یا f8 |
| جنس شفت: | فولاد، سخت شده یا بدون تمپر، زبری Rz< 2-3 |
یاتاقان های متریک و بوشینگ های امپریالیستی که به سفارش ساخته می شوند: اشکال بوشینگ استاندارد در ابعاد خاص، نیمه بوشینگ ها، اشکال خاص به دست آمده از طریق مهر زنی یا کشش عمیق، طرح های بوشینگ سفارشی
یاتاقان برنزی SF-1B دارای ضریب ایمنی بالایی است، به ویژه برای شرایط کاری با دمای بالا و جایی که نمی توان روغن اضافه کرد یا جایی که دستگاه باید به طور متوالی برای مدت طولانی کار کند، مناسب است. این بوشینگ به طور گسترده در صنعت متالورژی فولاد از جمله مسیرهای کشویی ماشین های ریخته گری متوالی، پمپ های تزریق سیمان و نقاله های مارپیچی برای سیمان استفاده می شود. همچنین می توان آن را به داخل یک محفظه فولادی فشار داد و به عنوان یک مونتاژ کار کرد. همچنین می توان آن را به عنوان نوع فلنج دار ساخت که می تواند هم در جهت شعاعی و هم در جهت محوری حرکت کند.
صفحه سایش ساخته شده از مواد SF-IB را می توان در قسمت کشویی زیرپایه پل استفاده کرد. اگر از یک لایه سایش ضخیم تر استفاده کنیم می تواند فشار 130N/mm2 را تحمل کند و می تواند جایگزین خالص شود.صفحه.
| ظرفیت بار | 140N/mm² | ضریب اصطکاک | 0.04~0.20 |
| دما | -195℃~280℃ | محدودیت PV (خشک) | 3.8N/mm²·m/s |
| محدودیت سرعت | 3m/s | محدودیت PV (روغن) | 50N/mm²·m/s |
سری بوشینگ برنزی به ویژه برای محیط های با دمای بالا که در آن روغن کارایی ندارد و دستگاه باید تحت شرایط کاری متوالی طولانی مدت باشد، مناسب است.
سری بوشینگ برنزی اغلب در صنایع متالورژی فولاد در کاربردهایی مانند بوش برای شیارهای غلتکی ماشین های ریخته گری متوالی، پمپ های تزریق سیمان و نقاله های پیچ برای سیمان استفاده می شود. آنها همچنین می توانند در محفظه فولادی ترکیب شوند یا به بوش های فلنج دار ساخته شوند که می توانند هم در جهت شعاعی و هم در جهت محوری حرکت کنند.
– بوشینگ های مستقیم
– بوشینگ های فلنج دار
– بوشینگ های واشر رانش
– بوشینگ های نواری
این محصول پودر مبتنی بر برنز قلع در داخل و سطحی و پر شده با مواد ضد دمای بالا است. بسیار ایمن است و به طور ویژه در مکانی استفاده می شود که نمی تواند برای تعمیر متوقف شود و به دلیل دمای بالا نمی تواند روغن اضافه کند.
این محصول به طور گسترده در قسمت های کشویی مکانیکی مختلف مانند دستگاه چاپ، آسانسور، دستگاه نساجی، دستگاه تنباکو، دستگاه تناسب اندام، نقاله هیدرولیک، میکرو موتور، شیر برقی، خودرو و ماشین آلات کشاورزی و جنگلداری استفاده شده است.
یاتاقان غلتشی نوعی یاتاقان غلتشی است که بر اساس صفحه فولادی نورد سرد با کیفیت بالا و تف جوشی شده با پودر برنز کروی متخلخل در وسط است و سپس با مخلوطی از و الیاف روی سطح پودر برنز کروی متخلخل تف جوشی می شود و نورد می شود.
این محصول دارای ویژگی های ضریب اصطکاک کوچک، مقاومت در برابر سایش، مقاومت در برابر خوردگی خوب و خود روانکاری است. استفاده از این محصول می تواند هزینه را کاهش دهد، حجم مکانیکی را کاهش دهد، از پدیده گاز گرفتن شفت جلوگیری کند و سر و صدای مکانیکی و سایر ویژگی ها را کاهش دهد.
(1)[N/mm2] بار P
بارهای بزرگتر و عمر سرویس یاتاقان کوتاه است. نوسان بار بزرگتر است، تأثیر بزرگتر بر عمر یاتاقان، امید به زندگی کوتاه تر یاتاقان. در هر صورت، حداکثر بار نمی تواند بیشتر از مقدار مجاز حداکثر بار نظری باشد. بار برابر است با بار کاری واقعی تقسیم بر سطح یاتاقان، فرمول P=F/ (D*B) است.
(2)سرعت [m/s] V و PV
عمر کاری یاتاقان به مقدار PV بستگی دارد، یعنی بار واقعی [N/mm2] P و محصول سرعت لغزشی [m/s] V، هرچه مقدار PV کوچکتر باشد، عمر یاتاقان طولانی تر است.
(3)[oC] T
عمر یاتاقان نیز به استفاده از دمای یاتاقان بستگی دارد، بنابراین در طراحی و انتخاب قسمت های مربوطه از ویژگی های اتلاف حرارت.
(4)زبری سطح قطعات سنگ زنی
زبری سطح تماس قطعات یاتاقان و یاتاقان یاتاقان باید بین Ra0.2~Ra0.8 باشد و یاتاقان نمی تواند در فرآیند مونتاژ و استفاده تیز باشد.
(5) قطعات مواد سطحی سنگ زنی، درجه زبری سطح قطعات سنگ زنی عاملی است که بر عمر سرویس آستین شفت تأثیر می گذارد، به طور کلی الزامات سطح به کمتر یا مساوی 0.4 m Ka می رسد.
(6) عوامل دیگر مانند طراحی صندلی یاتاقان، شرایط روانکاری و غیره.
1. /مخلوط فیبرضخامت 0.01~0.03 میلی متر، یک فیلم انتقال اولیه عالی را فراهم می کند که به طور موثر سطوح جفت شده مونتاژ یاتاقان را می پوشاند و یک فیلم روان کننده جامد از نوع اکسید را تشکیل می دهد.
2. ضخامت پودر برنز تف جوشی شده 0.20-0.35 میلی متر، حداکثر هدایت حرارتی را از سطح یاتاقان فراهم می کند، همچنین به عنوان مخزنی برای مخلوط /فیبر عمل می کند.
3. پشتیبان برنزی، ظرفیت باربری فوق العاده بالا، اتلاف حرارت عالی و مقاومت در برابر خوردگی بسیار خوب را فراهم می کند.
مواد کامپوزیت فلز-پلیمر
پشتیبان برنزی + برنز متخلخل تف جوشی +
+ سرب
|
|
لایه کشویی |
|
حداکثر بار |
استاتیکی |
250N/mm2 |
|
دینامیکی |
140N/mm2 |
|
|
حداکثر سرعت |
خشک |
2m/s |
|
روانکاری |
>2m/s |
|
|
حداکثر PV (خشک) |
کوتاه مدت |
3.6N/mm2*·m/s |
|
پیوسته |
1.8N/mm2*·m/s |
|
|
دما. |
-195℃~+2800℃ |
|
|
ضریب اصطکاک |
0.03~0.20 |
|
|
هدایت حرارتی |
70W (m·k)-1 |
|
|
ضریب انبساط حرارتی |
17*10-6k-1 |
|

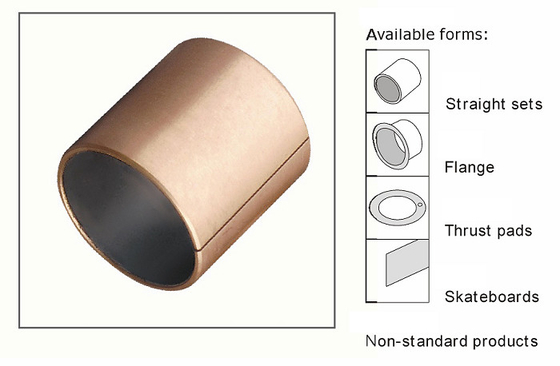

اشکال یاتاقان موجود در ابعاد استاندارد
بوش های استوانه ای
بوش های فلنج دار
صفحات کشویی
اشکال یاتاقان که به سفارش ساخته می شوند: اشکال استاندارد در ابعاد خاص، واشرهای رانش، واشرهای رانش فلنج دار، نیمه یاتاقان ها، اشکال خاص به دست آمده از طریق مهر زنی یا کشش عمیق، طرح های یاتاقان سفارشی اندازه بوشینگ های مشتری
