| نام تجاری: | viiplus.com |
| شماره مدل: | شکاف شکاف استاندارد یخچال طبیعی Bushes MET |
| مقدار تولیدی: | 50 قطعه / قطعه (حداقل سفارش) |
| قیمت: | Oilless Bushes Factory Price |
| شرایط پرداخت: | L / C ، L / C ، T / T ، D / A ، Western Union ، |
| توانایی عرضه: | یاتاقان های گرافیتی پلاگین، چین، تولید کنندگان، تامین کنندگان، کارخانه، عمده فروشی، یاتاقان ژورنال ف |

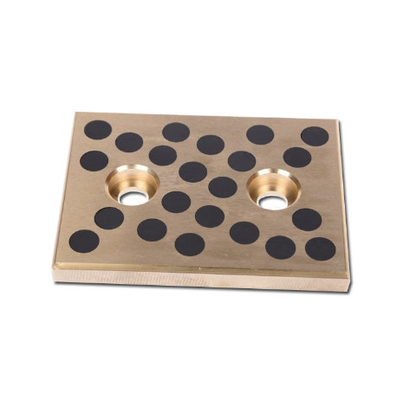

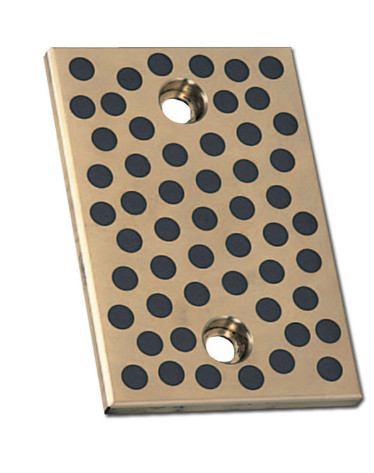

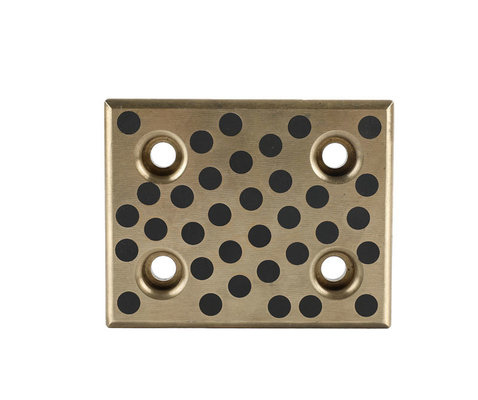

صفحه بدون روغن، که به طور خاص به عنوان صفحه سایش طراحی شده است، دارای ساختار برنز ریخته گری منحصر به فرد با درج های گرافیت پلاگین شده است. این ترکیب نوآورانه مقاومت در برابر سایش و دوام استثنایی را ارائه می دهد و آن را به یک راه حل بسیار موثر برای کاربردهای مختلف صنعتی تبدیل می کند.
درج های گرافیت در ماتریس برنز ریخته گری، روانکاری را فراهم می کنند و نیاز به سیستم های روانکاری خارجی را از بین می برند. این طراحی بدون روغن نه تنها نگهداری را ساده می کند، بلکه خطر آلودگی و مسائل عملیاتی مرتبط را نیز کاهش می دهد.
مواد با کیفیت بالا که در فرآیند تولید استفاده می شوند، عملکرد طولانی مدت صفحه سایش را تضمین می کنند. این صفحه می تواند بارهای سنگین و شرایط سخت را تحمل کند و یکپارچگی و عملکرد خود را حتی در سخت ترین محیط های صنعتی حفظ کند.
به طور خلاصه، صفحه بدون روغن، با ساختار برنز ریخته گری گرافیت پلاگین شده و مواد با کیفیت بالا، یک راه حل سایش قابل اعتماد و بادوام را برای کاربردهای مختلف صنعتی ارائه می دهد. این یک انتخاب عالی برای کسانی است که به دنبال بهبود عملکرد، کاهش هزینه های نگهداری و به حداقل رساندن زمان خرابی عملیاتی هستند.
یاتاقان های بدون روغن VIIPLUSبرایبار زیاد، سرعت کمکاربردها توسعه یافته اند و از ریخته گری چرخشی ساخته شده اندبرنز با استحکام بالابا استفاده از یک پلاگ گرافیت مخصوص به عنوان روان کننده.
محدوده صفحات بدون روغن ما در اندازه های متریک و امپریالی موجود است.
واشرهای عنصر راهنمای بدون روغن صفحات سایش برنز یاتاقان برنز ریخته گری گرافیت صفحه برنز جامدمواد C86300توسط ریخته گری پیوسته یا ریخته گری گریز از مرکز
یاتاقان های برنز خود روان کننده و صفحه سایش برنز بدون روغن ریخته گری که به دلیل تولید آنها با استفاده از مواد روان کننده جامد مانند درج های گرافیت، نیازی به نگهداری ندارند.
| شماره. | DIN | شماره مواد | نامگذاری | استاندارد ASTM | نسبی | چگالی (g/cm³) | 0.2% کرنش (MPa) | مقاومت کششی (MPa) | کرنش (%) | مدول الاستیسیته (MPa) | سختی (HB) | کاربردها |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | به طور گسترده در مهندسی خودرو، هوافضا و دریایی برای اجزایی که به استحکام خوب و مقاومت در برابر خوردگی نیاز دارند، استفاده می شود. به طور بین المللی برای تطبیق پذیری و عملکرد شناخته شده است. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده است | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | معمولاً در ساخت یاتاقان ها، بوش ها و اجزایی که به ظرفیت بار بالا و مقاومت در برابر سایش نیاز دارند، به ویژه در کاربردهای دریایی و صنعتی استفاده می شود. |
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده است | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | در ماشین آلات دریایی، هوافضا و سنگین برای ساخت یاتاقان ها و اجزایی که به استحکام و دوام بالا نیاز دارند، استفاده می شود. به دلیل بارهای شدید و محیط های خورنده بالا شناخته شده است. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | در یاتاقان های سنگین، اجزای هیدرولیک و سخت افزار دریایی استفاده می شود. برای بارهای زیاد و مقاومت در برابر حمله خورنده طراحی شده است. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده است | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | معمولاً در ساخت یاتاقان ها، چرخ دنده ها و اجزایی که به مقاومت در برابر سایش بالا نیاز دارند، استفاده می شود. به دلیل ماشینکاری خوب و مقاومت در برابر خوردگی، به ویژه در محیط های آب دریا، شناخته شده است. کلیه حقوق محتوای ذکر شده توسط https://www.viiplus.com محفوظ است. |
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده است | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده است | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| توجه: کدهای فرم تحویل: .01 = ریخته گری ماسه ای، .02 = ریخته گری ثقلی، .03 = ریخته گری گریز از مرکز، .04 = ریخته گری پیوسته. | ||||||||||||
1. روانکاری دستی مورد نیاز نیست
2. بدون نیاز به نگهداری
3. کاربردهایی که در آن افزودن روغن / گریس روان کننده دشوار است
4. بارهای سنگین و سرعت کم
ماviiplusیاتاقان های برنز انواع مختلفی از صفحات سایش برنز را ارائه می دهد، از صفحه برنز ریخته گری ناتمام گرفته تا اجزای ماشینکاری شده کاملاً تمام شده. در زیر توضیحات انواع مختلفی که ارائه می دهیم آمده است. صفحات سایش حرکت خطی را در هنگام وجود نیروهای سنگین هدایت و کنترل می کنند. این صفحات به عنوان یاتاقان های خطی برای هدایت و کنترل حرکت عمل می کنند.
1. ممکن است بدون هیچ گونه روغن برای مدت طولانی کار کند
2. ظرفیت بار بسیار بالا، ضد سایش خوب و اصطکاک کمتر
3. به ویژه برای سرعت کم و بار زیاد مناسب است
4. مناسب برای حرکت رفت و برگشتی، نوسانی یا متناوب که در آن تشکیل فیلم روغن دشوار است
5. ویژگی های مقاوم در برابر مواد شیمیایی و ضد خوردگی خوب
6. می توان در طیف وسیعی از دما از -40℃-+300℃ استفاده کرد
آلومینیوم-برنز روان کننده جامد اسلایدصفحه سایشبا آلیاژ آلومینیوم-برنز با قابلیت مکانیکی خوب پشتیبانی می شود, ریخته گری و ضد فرسایش. سطح صفحه سایش آلومینیوم-برنز روان کننده جامد به طور منظم و ظریف با سوکت هایی ماشینکاری می شود که در آن روان کننده جامد خاص پر می شود.
آلومینیوم-برنز روان کننده جامد اسلایدصفحه سایشبه طور گسترده در شرایط با بار متوسط اما دمای بالاتر و شرایط با سرعت متوسط و غیره استفاده می شود.
سطحآلومینیوم-برنز روان کننده جامد اسلایدصفحه سایشبه طور منظم و ظریف با سوکت هایی ماشینکاری می شود که در آن روان کننده جامد خاص پر می شود.
مواد صفحه سایش کشویی از فلز پایه برنز ریخته گری قوی با روان کننده های جامد ویژه تعبیه شده ساخته شده است. فلز پایه در برابر بار زیاد مقاومت می کند و روان کننده های جامد خود روانکاری را فراهم می کنند. یاتاقان عملکرد عالی را بدون روانکاری قبلی در شرایط دمای بسیار بالا/پایین با سرعت کم نشان می دهد. این ماده یک راه حل یاتاقان بدون نیاز به نگهداری، به ویژه برای بار زیاد، حرکت متناوب یا نوسانی ارائه می دهد.
| درجه | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| مواد | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| چگالی | 8 | 8.9 | 7.8 | 8.9 | 8 |
| سختی | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| مقاومت کششی | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| مقاومت تسلیم | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| ازدیاد طول | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| ضریب انبساط خطی | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| حداکثر دما | -40~+300℃ | -40~+400℃ | -40~+400℃ | -40~+400℃ | -40~+300℃ |
| حداکثر بار دینامیکی | 100 | 60 | 50 | 70 | 120 |
| حداکثر سرعت (خشک) | 15 | 10 | 20 | 10 | 15 |
| N/mm²*m/s (روانکاری) | 200 | 60 | 60 | 80 | 200 |
| تغییر شکل فشرده سازی | < 0.01 میلی متر | < 0.05 میلی متر | < 0.04 میلی متر | < 0.05 میلی متر | < 0.005 میلی متر |
| شماره محصول | ترکیبات شیمیایی | ||||||||
| VSB-50 | Cu | Zn | Al | Fe | Mn | Si | Ni | Sn | Pb |
| 60~66 | 22~28 | 5.0~8.0 | 2.0~4.0 | 2.5~5.0 | <0.1 | <0.5 | <0.2 | <0.2 | |
فرم های یاتاقان موجود در ابعاد استاندارد
· بوش های استوانه ای
· بوش های فلنج دار
· صفحات کشویی
فرم های یاتاقان ساخته شده به سفارش: فرم های استاندارد در ابعاد خاص، واشرهای رانش، واشرهای رانش فلنج دار، یاتاقان های نیمه، اشکال خاص به دست آمده توسط مهر زنی یا کشش عمیق، طرح های یاتاقان سفارشی
این نوع یاتاقان را می توان در محیط های خشک، دمای بالا، فشار بالا، خورنده، آب یا سایر محیط های شیمیایی که در آن نمی توان روغن را وارد کرد، استفاده کرد. این محصول به طور گسترده در خط تولید محصولات خودرو، مهندسی آب، دروازه سد، صنایع پلاستیک، ماشین های ریخته گری متوالی، غلتک های فولادی در صنعت متالورژی، ماشین های معدنی، کشتی ها، ژنراتورهای توربو، توربین های هیدرولیک و ماشین های قالب گیری تزریقی استفاده می شود...
ابعاد و تلرانس های خود روان کننده فلزی برنز جامد اندازه مشتری
