| نام تجاری: | REPLACE OILLESS BEARINGS |
| شماره مدل: | SUSEVE PLANGAN PLANGED PLYGING TYPE TYPE |
| مقدار تولیدی: | قابل مذاکره است |
| قیمت: | Competitively Priced vs POM, Provides Lubricating Bush |
| شرایط پرداخت: | TT در پیشرفت اتحادیه غربی |
| توانایی عرضه: | بشکه های برنز فلنج ، واشر برنز |

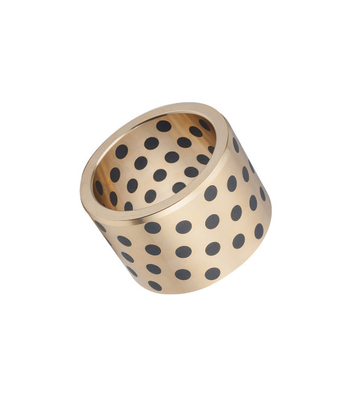

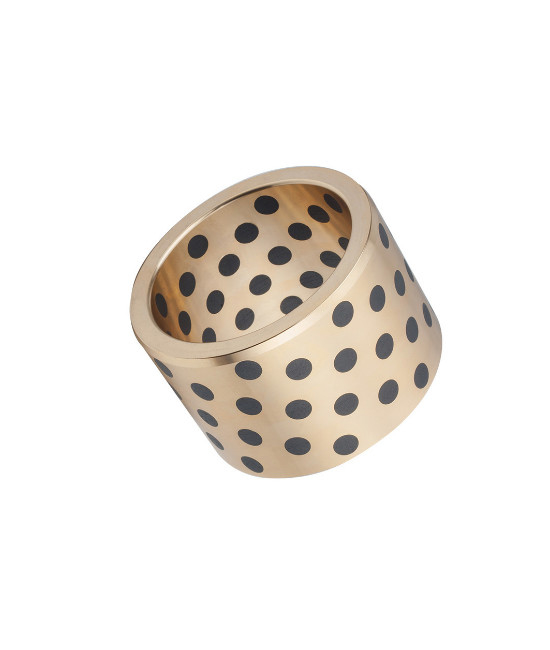

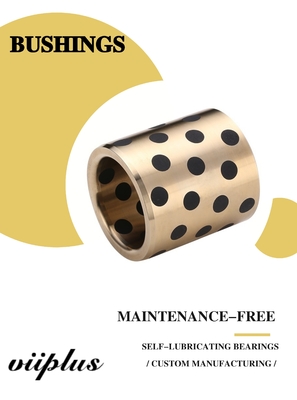

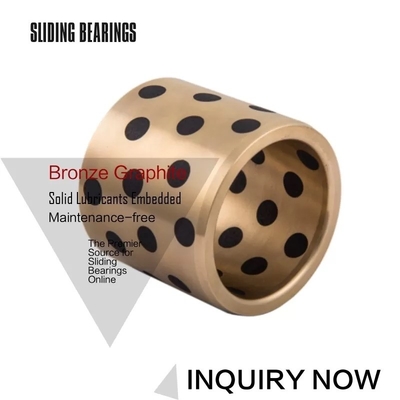

یاتاقان گرافیتی فلنج دار برنزی منگنز C86300 430B با شیارهای روغن صفحه ای یک جزء با کارایی بالا است که برای کاربردهای سخت طراحی شده است. ساخته شده از برنز ریخته گری منگنز C86300، مقاومت در برابر سایش و دوام عالی را ارائه می دهد. طراحی فلنجی پایداری و پشتیبانی بیشتری را فراهم می کند، در حالی که درج گرافیت خواص روانکاری بلبرینگ را بیشتر می کند و اصطکاک را کاهش می دهد. شیارهای روغن صفحه به طور موثر روان کننده را توزیع می کند و عملکرد ثابت و قابل اعتماد را تضمین می کند. این بلبرینگ بوش برای طیف وسیعی از کاربردهای صنعتی از جمله ماشین آلات، انتقال نیرو و غیره مناسب است.
VIIPLUS INTERNATIONAL بوش های گرافیتی پلاگین برنز ممتاز را تولید می کندhttps://viiplus.comبه عملیات معدن در چین. با کیفیت و دقت، شما همچنین می توانید ما را پیدا کنیدبلبرینگ های خود روان کننده و یاتاقان های کشویی، بوش های برنزیبا همان سختی و ویژگی های مهندسی شده ای که انتظار دارید. با تناسب و دوام استثناییبوش های برنزی گرافیتی، انتظار داشته باشید که به ساعت های بی سابقه ای در دستگاه خود برسید.Bکاتالوگ آنلاین تولید کنندگان بوش ronze
شما به آخرین دانلودها در اینجا دسترسی دارید. بر روی کلیک کنیدبوش برنز جامد بوش های گرافیتی پلاگین.pdf...نماد کاتالوگ برای نمایش فایل و دانلود فایل کاتالوگ بلبرینگ بوشینگ خود روان کننده.
| الزامات شیمیایی | ||||||||||||
| مس آلیاژ شماره UNS |
ترکیب، حداکثر %، به جز موارد نشان داده شده | |||||||||||
| نیکل | ||||||||||||
| مس | قلع | سرب | روی | آهن | از جمله | آلومینیوم | منگنز | آنتیموان | گوگرد | فسفر | سیلیکون | |
| کبالت | ||||||||||||
| C86300 | 60.0-66.0 | 0.20 | 0.20 | 22.0-28.0 | 2.0-4.0 | 1.0الف | 5.0-7.5 | 2.5-5.0 | ... | ... | ... | ... |
| C90500 | 86.0-89.0 | 9.0-11.0 | 0.30 | 1.0-3.0 | 0.20 | 1.0الف | 0.005 | ... | 0.20 | 0.05 | 0.05ب | 0.005 |
| C91100 | 82.0-85.0 | 15.0-17.0 | 0.25 | 0.25 | 0.25 | 0.50الف | 0.005 | ... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C91300 | 79.0-82.0 | 18.0-20.0 | 0.25 | 0.25 | 0.25 | 0.50الف | 0.005 | ... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C93700 | 78.0-82.0 | 9.0-11.0 | 8.0-11.0 | 0.8 | 0.7سی | 0.50الف | 0.005 | ... | 0.50 | 0.08 | 0.10ب | 0.005 |
| الف در تعیین حداقل مس، مس ممکن است به عنوان مس به اضافه نیکل محاسبه شود. | ||||||||||||
| ب برای ریخته گری پیوسته، فسفر باید حداکثر 1.5٪ باشد. | ||||||||||||
| سی آهن باید حداکثر 0.35٪ باشد. هنگامی که برای پشتی فولادی استفاده می شود. | ||||||||||||

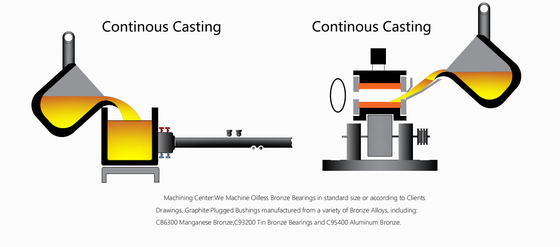

ریخته گری پیوسته روشی پیشرفته برای ریخته گری است که در آن فلز مذاب به طور مداوم در قالب فلزی خاصی به نام قالب ریخته می شود. ریخته گری جامد شده (روکش دار) به طور مداوم از انتهای دیگر قالب بیرون کشیده می شود. توسعه ریخته گری پیوسته وسیله مهمی برای بهینه سازی ساختار صنعت متالورژی چین است که اساساً راندمان پایین و مصرف بالای مواد فلزی چین را تغییر می دهد. توسعه فناوری های ریخته گری پیوسته پیشرفته، مانند ریخته گری پیوسته نزدیک به نهایی، ریخته گری پیوسته تک کریستال، ریخته گری پیوسته با راندمان بالا و شارژ داغ شمش ریخته گری پیوسته، خواهد شد. بسیار فعال باشد و باعث توسعه یک سری مواد جدید شود.
ریخته گری گریز از مرکز تکنیک و روشی برای ریختن فلز مایع در قالبی است که به سرعت در حال چرخش است تا قالب را پر کرده و قالب را تشکیل دهد. به دلیل حرکت گریز از مرکز، فلز مایع می تواند قالب را در جهت شعاعی به خوبی پر کند و سطح آزاد قالب را تشکیل دهد. ریخته گری. سوراخ داخلی استوانه ای را می توان بدون هسته به دست آورد. به حذف گازها و اجزاء فلزات مایع کمک می کند. بر فرآیند تبلور فلز تأثیر می گذارد و در نتیجه خواص مکانیکی و فیزیکی قطعات ریخته گری را بهبود می بخشد.
با روغن کاری گرافیت جامد. مشخصات مواد مختلف، اشکال استاندارد و خاص نیز موجود است.
– بدون نیاز به تعمیر و نگهداری (خود روان شونده)
- مناسب برای کاربردهای سنگین
- در برابر دمای شدید مقاومت می کند
- طول عمر طولانی
- ممکن است برای مدت طولانی بدون هیچ گونه الکلی کار کند
- ظرفیت بار بسیار بالا، ضد سایش خوب و اصطکاک کمتر
– مخصوصاً برای سرعت کم و بار زیاد مناسب است
- مناسب برای حرکت رفت و برگشتی، نوسانی یا متناوب که در آن لایه روغن به سختی تشکیل می شود.
- ویژگی های خوب مقاوم در برابر مواد شیمیایی و ضد خوردگی
- می تواند b€ در طیف وسیعی از دما از -40℃-+300℃ استفاده شود
فرم های بلبرینگ ساخته شده به سفارش:
بوش های مستقیم
بوش های فلنجی
بشقاب بپوشید
تراست واشر
برنز بدون گرافیت
برنز با گرافیت
بوش سفارشی: قطعات ویژه با توجه به
ISO، DIN یا طراحی مشتری، آلیاژهای خاص.
بوشینگ های خود روان شونده مورد استفاده در مجموعه های قالب، قالب های مهر زنی فلزی، قالب ها، ماشین های مخصوص و تجهیزات سنگین از همه نوع.
این نوع بلبرینگ و بوشینگ کشویی C86300 را می توان در محیط های خشک، دمای بالا، فشار بالا، خورنده، آب یا سایر محیط های شیمیایی زمانی که روغن وارد نمی شود اعمال کرد. این به طور گسترده ای در خط محصولات خودرو، مهندسی آب، دروازه سد، صنایع پلاستیک، ماشین های ریخته گری متوالی، غلتک های فولادی در صنعت متالورژی، ماشین های معدنی، کشتی ها، ژنراتورهای توربو، توربین های هیدرولیک و ماشین های قالب گیری تزریقی استفاده می شود.بلبرینگ فلنج برنز ریخته گری سیلندر هیدرولیکبا روان کننده جامد محصولات به طور گسترده ای در ماشین های ریخته گری مداوم، ماشین آلات معدن، کشتی ها، توربین های گاز و غیره استفاده می شود.
| شماره مواد | VSB-JDB (600#) | VSB-JDB (600#S1) | VSB-JDB (600#S2) | VSB-JDB (600#S3) | VSB-JDB (600#S4) | VSB-JDB (HT250) | VSB-JDB (Gcr15) |
|---|---|---|---|---|---|---|---|
| ترکیب شیمیایی | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| تراکم(g/cm³) | 8.0 | 8.0 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| سختی(HB) | ＞210 | 250 | ＞150 | 70 | 80 | 190 | HRC＞58 |
| استحکام کششی (N/mm²) | 750 | 800 | 800 | ＞ 200 | ＞260 | ＞250 | 1500 |
|
ازدیاد طول (%) |
＞ 12 | 8 | ＞ 15 | ＞ 10 | 8 | ＞ 5 | ＞ 15 |
| ضریب انبساط خطی | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1.0 | 1.1 |
| دمای عملیاتی(℃) | -40 ~ 300 | -40 ~ + 150 | -40~400 | -40 ~ 400 | -40 ~ 400 | -40 ~ 400 | -40 ~ 400 |
| حداکثر بار دینامیکی(N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| حداکثر سرعت خطی (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| حداکثر مقدار روغن کاری PV (N/mm²*m/min) |
200 | 200 | 60 | 60 | 80 | 40 | 150 |
| مقدار تغییر شکل فشاری دائمی 300 نیوتن بر میلی متر مربع |
0.01 | 0.005 | 0.04 | 0.05 | 0.05 | 0.015 | 0.002 |
| آستین راست | ||
| D | د | L |
| 8 | 4 | 12 |
| 10 | 5 | 15 |
| 12 | 6 | 19 |
| 15 | 8S | 17 |
| 15 | 8 | 24 |
| 19 | 10 | 29 |
| 21 | 12 | 30 |
| 23 | 13 | 32 |
| 28 | 16 | 37 |
| 32 | 20 | 42 |
| 40 | 25 | 59 |
| 45 | 30 | 64 |
| 52 | 35 | 70 |
| 60 | 40 | 80 |
| 80 | 50 | 100 |
| 90 | 60 | 110 |
| آستین صاف کشیده | ||
| دی | د | L |
| 8 | 4 | 23 |
| 10 | 5 | 29 |
| 12 | 6 | 35 |
| 15 | 8 | 45 |
| 19 | 10 | 55 |
| 21 | 12 | 57 |
| 23 | 13 | 61 |
| 28 | 16 | 70 |
| 32 | 20 | 80 |
| 40 | 25 | 112 |
| 45 | 30 | 123 |
| 52 | 35 | 135 |
| 60 | 40 | 154 |
| 80 | 50 | 192 |
| 90 | 60 | 211 |
VIIPLUS یک خط کامل از بازیگران را ارائه می دهدبلبرینگ های برنزی شیارهای روغن و شیارهای گریسو صفحات کشوییبلبرینگ های آستین برنز ریخته گری، بلبرینگ های فلنجی، و قطعات سفارشی با شیارهای روغن یا شیارهای گریس در دسترس هستند. بلبرینگ های برنزی بدون نیاز به تعمیر و نگهداری با شیارهای پر از گرافیت یا شاخه های گرافیتی در دسترس هستند.
بوش های برنزی C86300 و محصولات برنز ریخته گری / سازنده از چین - بلبرینگ های خود روانکاری - اجزای استاندارد
بوش برنز آستین دار و فلنج دار برای ماشین آلات متالورژیماشین آلات معدن، ماشین آلات قالب تزریق، هوافضای کشتی سازی، دریایی، توربین، توربین گاز، صنایع قالب گیری پانچ خودرو و غیره
فرم های بلبرینگ فلنجی ساخته شده به سفارش: فرم های استاندارد در ابعاد خاص، واشر رانش، واشر فشاری فلنجی، نیم بلبرینگ، اشکال خاص به دست آمده با مهر زنی یا کشیدن عمیق، طرح های بلبرینگ سفارشی
بوش های برنز گرافیت منگنز برنزمانند بوش های برنزی C86300 استاندارد، کاربرد تحت بارها و سرعت های بسیار بالا. با این حال، کاربردهای بلبرینگ کشویی نیاز به روانکاری قابل اعتماد دارند. علاوه بر کیفیت مکانیکی عالی، این آلیاژها مقاومت خوبی در برابر خوردگی دارند. C86300 شامل ترکیب مس، منگنز، آلومینیوم و آهن در C86300 استحکام کششی آن را افزایش می دهد.
o بیش از 110000 KSI.
برنز ریخته گری گرافیت خود روانکاری برای دماهای بالاتر و بارهای سنگین تر برنز ریخته گری گرافیت وصل شده برای دماهای بالاتر و بارهای سنگین تر
توضیحات:C86300برنزبلبرینگ های خود روان کنندهبا شمع های گرافیتی داخلی بلبرینگ های کشویی برنجی با استحکام بالا. انواع آلیاژهای متشکل از بیش از دو عنصر نامیده می شود.برنج مخصوصمانند آلومینیوم، سرب، قلع، منگنز، نیکل، آهن، آلیاژ مس سیلیکون، مس زرد با استحکام بالا یکی از آنها است. استحکام و سختی بالا، مقاومت بالا در برابر خوردگی شیمیایی.
VIIPLUSبلبرینگ های برنزی گرافیت چینیک یاتاقان خود روان کننده مبتنی بر مس برای کاربردهای بارهای سنگین است که در آن شاخه های روان کننده جامد تعبیه شده است.
VIIPLUS خدمات تخصصی مهندسی، طراحی، ساخت و پشتیبانی را برای راه حل های بلبرینگ خود روان کننده ارائه می دهد. تیم مجرب ما متشکل از مهندسان و صنعتگران ماهر به طور مداوم محصولات برتر را ارائه می دهند که نیازهای مشتریان انواع صنایع دیگر را برآورده می کند. ما در تلاش هستیم تا با ارائه مداوم محصولات و خدمات بوشینگ خود به موقع، انتظارات برنامه ریزی مشتریان خود را برآورده کنیم یا از آنها فراتر بریم.
مواد:CuZn25Al5Mn4Fe3
| بوش جامد، برنز با شاخه های روان کننده تعبیه شده، DIN 1850/ISO 4379، بدون نیاز به تعمیر و نگهداری | |||
| جزئیات فنی | |||
| ظرفیت بار خاص استاتیک | 150 [N/mm2] | کرنش دما | - 100 [°C] تا + 300 [°C] |
| پویایی ظرفیت بار خاص | 100 [N/mm2] | ||
| سرعت لغزش | ≤ 0.3 تا 1.0 [m/s] | حداکثر مقدار PV | 1.5 [N/mm² xm/s] |
| ارزش اصطکاک | 0.03 [µ] تا 0.2 [µ] روانکاری/خشک | سختی | 190-220 HB |
| مواد | |||
| مواد پشتیبانی | CuZn25Al5 | سایر آلیاژهای متداول برنز | CuAl10Ni، CuSn12Pb، CuSn7ZnPb |
| لایه کشویی | سطح روان کننده جامد: برنامه. 25-30٪ | ||
| جزئیات تحمل | |||
| مسکن Ø | H7 | تحمل شفت | f7 یا h6 |
| بوش داخلی-Ø پس از نصب | لطفاً با مهندسان فروش ما مشورت کنید، تحمل تحویل استاندارد: r6 یا E7 | ||
| مواد شفت | |||
| سختی شفت باید حداقل 70-100HB سخت تر از آلیاژ برنز باشد. | |||
| زبری سطح ≤ Ra 0.8 | |||
| خواص | |||
| بالاترین نیازهای عملیاتی را برآورده می کند و برای بارهای شوک مناسب است. بسته به آلیاژ، مقاوم در برابر خوردگی و همچنین بسیار مقاوم در برابر سایش با طول عمر طولانی است. | |||
| محدوده کاربرد | |||
| جرثقیل، ماشین آلات معدن، ماشین آلات ساختمانی، کاربردهای دریایی و دریایی، کارخانه فولاد، برق آبی و مکانیک آبی | |||
| نگهداری | |||
| این یک ماده یاتاقان بدون نیاز به تعمیر و نگهداری است، اما روغن کاری اولیه برای فرآیند "در حال اجرا" الزامی است. باید از یک گریس مقاوم در برابر پیری لیتیوم استفاده شود. | |||
| توصیه نصب | |||
| مسکن | حداقل پخ 1.5 میلی متر x 15-45 درجه، برای تراز آسان بوش | ||
| شفت | پخ 5 میلی متر در 15 درجه، برای قرار دادن آسان شفت | ||
| برای قطرهای کوچکتر، OD باید قبل از فشار دادن به داخل روغن کاری شود. | |||
| برای قطرهای بزرگتر باید از یخ خشک برای اتصالات انجمادی استفاده شود. | |||
VSB-50بلبرینگ روان کننده جامداز تقویت برنجی تولید می شود که عملکرد فیزیکی خوبی دارد و قابلیت ریخته گری خوبی دارد. علاوه بر این، مواد برنجی قابلیت ضد فرسایش بسیار خوبی در هوا، آب شیرین و آب دریا دارد. سطح به طور منظم و ریز با سوکت هایی که در آن روان کننده جامد خاصی پر می شود، ماشین کاری می شود. این محصول به طور گسترده ای در ماشین آلات ریخته گری و نورد متوالی، تجهیزات بهره برداری از معادن، کشتی ها، موتور بخار و غیره استفاده می شود. بوش بلبرینگ های برنزی آلومینیوم ریخته گری روان کننده جامد.
|
درجه |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
مواد |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
تراکم |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
سختی |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
استحکام کششی |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
قدرت تسلیم |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
ازدیاد طول |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
ضریب انبساط خطی |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
حداکثر دما |
-40 ~ 300+ |
-40 ~ 400 ℃ |
-40 ~ 400 ℃ |
-40 ~ 400 ℃ |
-40 ~ 300+ |
|
حداکثر بار دینامیک |
100 |
60 |
50 |
70 |
120 |
|
حداکثر سرعت (خشک) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (روغنکاری) |
200 |
60 |
60 |
80 |
200 |
|
تغییر شکل فشاری |
< 0.01 میلی متر |
<0.05 میلی متر |
<0.04 میلی متر |
<0.05 میلی متر |
< 0.005 میلی متر |
|
محصول شماره |
ترکیبات شیمیایی |
||||||||
|
VSB-50 |
مس |
روی |
ال |
Fe |
منگنز |
سی |
نی |
Sn |
سرب |
|
60 تا 66 |
22 تا 28 |
5.0 ~ 8.0 |
2.0 ~ 4.0 |
2.5 ~ 5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
آیا به محصولات ما علاقه مند هستید؟ درخواست قیمت کنید:tiffany@viiplus.com
