| نام تجاری: | REPLACEMENT PLAIN BEARINGS |
| شماره مدل: | بلبرینگ های برنز LD ساخته شده از CuSn8 با مخازن گریس |
| مقدار تولیدی: | BUSHINGS سفارشی MATE-to-Order |
| قیمت: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| شرایط پرداخت: | TT IN ADVANCE، L / C، Western Union |
| توانایی عرضه: | دکمه های تحمل استاندارد |

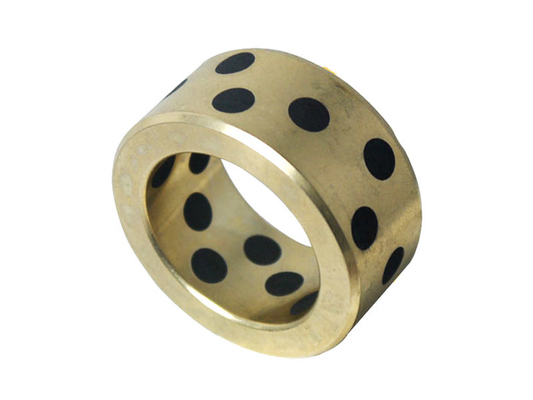

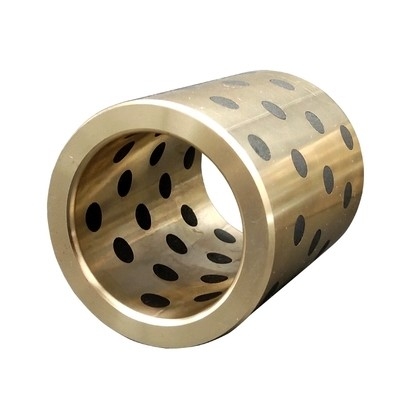

بوشینگ آستین گرافیتی C86300/C86200، با ابعاد اینچی 2.5 ID (قطر داخلی) x 3 OD (قطر خارجی) x 2 طول، یک جزء با عملکرد بالا است که برای کاربردهای صنعتی مختلف طراحی شده است. آلیاژ مبتنی بر مس آستین، رسانایی عالی، مقاومت در برابر خوردگی و ماشینکاری را ارائه میدهد. افزودن پلاگینهای گرافیتی، عملکرد آن را بیشتر افزایش میدهد و روانکاری و مقاومت در برابر سایش را بهبود میبخشد.
این آستین معمولاً در ماشینآلات دوار، یاتاقانها و سایر کاربردهایی که دقت و دوام در آنها حیاتی است، استفاده میشود. ابعاد اینچی، سازگاری با اجزای و سیستمهای استاندارد مبتنی بر اینچ را تضمین میکند.
ترکیب آلیاژ C86300/C86200 و پلاگینهای گرافیتی، آستینی ایجاد میکند که میتواند بارهای سنگین، دما و سرعتهای بالا را تحمل کند. این یک انتخاب ایدهآل برای کاربردهایی است که به عملکرد برتر و دوام طولانیمدت نیاز دارند.
اندازه اینچی 2.5 ID x 3 OD x 2 طول
| ترکیب شیمیایی mass/% | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| مس | قلع | آلومینیوم | آهن | منگنز | نیکل | سرب | سیلیسیم | فسفر | روی |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| ویژگیهای مکانیکی | |||
|---|---|---|---|
| مقاومت کششی Mpa(حداقل) | مقاومت تسلیم MPa(حداقل) | ازدیاد طول % | سختی برینل (HB) |
| 758 | 427 | 14 | 225 |
توجه:
1، در ترکیب شیمیایی، مقادیر تک، حداکثر مقادیر را نشان میدهند.
2، عملکرد مکانیکی مقدار سختی فقط برای مرجع است
ترخیص کالا را روانتر کنید
حمل و نقل فرامرزی؟
VIIPLUSبه شما کمک میکند تا این فرآیند را گام به گام تکمیل کنید.
برنج: H62، HAl66-6-3-2، یک برنج معمولی با استحکام بالا، برنج با استحکام بالا و سخت (HB> 250) و غیره. برنز آلومینیوم: QAl10-5-5، ZCuAl10Fe3، ZCuAl9Fe4Ni4Mn2، CuAl10Ni و غیره. برنز: ZCu5Pb5Zn5، CuSn7Zn4Pb7، CuSn8، CuSn12، ZCuSn10P1 و غیره. مس و سرب بالا: ZCuPb10Sn10، CuPb15Sn7 و غیره. در همین حال با توجه به نیازهای مختلف مشتری، مطابق با استانداردهای DIN، BS، EN، UNS، SAE و GB چین، تولید محصولات مختلف (به عنوان مثال: CuZn39Pb3، CuZn40Al2، C86200، C95800، C48200). خوش آمدید به استعلام!
| الزامات شیمیایی | ||||||||||||
| مس آلیاژ شماره UNS |
ترکیب، % حداکثر، به جز موارد نشان داده شده | |||||||||||
| نیکل | ||||||||||||
| مس | قلع | سرب | روی | آهن | شامل | آلومینیوم | منگنز | آنتیموان | گوگرد | فسفر | سیلیسیم | |
| کبالت | ||||||||||||
| C86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0A | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| C90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0A | 0.005 | ... | 0.20 | 0.05 | 0.05B | 0.005 |
| C91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | ... | 0.20 | 0.05 | 1.0B | 0.005 |
| C93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7C | 0.50A | 0.005 | ... | 0.50 | 0.08 | 0.10B | 0.005 |
| A در تعیین حداقل مس، مس را میتوان به عنوان مس به اضافه نیکل محاسبه کرد. | ||||||||||||
| B برای ریختهگریهای پیوسته، فسفر باید حداکثر 1.5٪ باشد. | ||||||||||||
| C آهن باید حداکثر 0.35٪ باشد، زمانی که برای پشتیبان فولادی استفاده میشود. | ||||||||||||
برنز منگنز C86300
کاربردهای معمولی C86300 شامل یاتاقانهای بار سنگین با سرعت کم، چرخ دندهها، بادامکها و قطعات سیلندر هیدرولیک است. برنز منگنز ریختهگری پیوسته یک آلیاژ مس با استحکام بالا و غیر قابل عملیات حرارتی است که برای استفاده در کاربردهایی که ترکیبی خوب از ویژگیهای سایش برجسته و استحکام یاتاقان بالا برای بارهای سنگین و سرعتهای کم نیاز دارند، در نظر گرفته شده است.
| بوشینگهای گرافیتی برنز منگنز C86300 | |
| عنصر | محتوا (%) |
| مس، Cu | 60.0-68.0 |
| سرب، Pb | ≤0.2 |
| قلع، Sn | ≤0.2 |
| روی، Zn | 22~28 |
| آهن، Fe | 2.0-4.0 |
| آلومینیوم، Al | 5.0-7.50 |
| منگنز، Mn | 2.5-5.0 |
| بوشینگهای گرافیتی برنز منگنز C86200 | |
| عنصر | محتوا (%) |
| مس، Cu | 60.0-68.0 |
| سرب، Pb | ≤0.2 |
| قلع، Sn | ≤0.2 |
| روی، Zn | 22~28 |
| آهن، Fe | 2.0-4.0 |
| آلومینیوم، Al | 3.0-4.90 |
| منگنز، Mn | 2.5-5.0 |

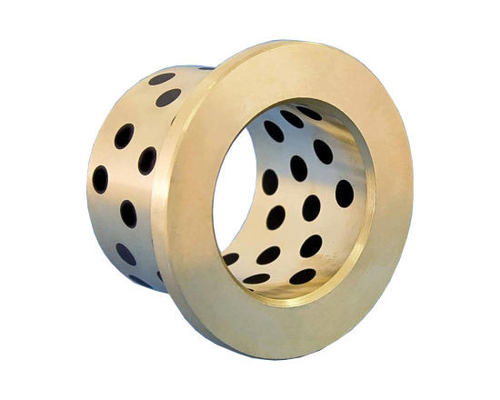

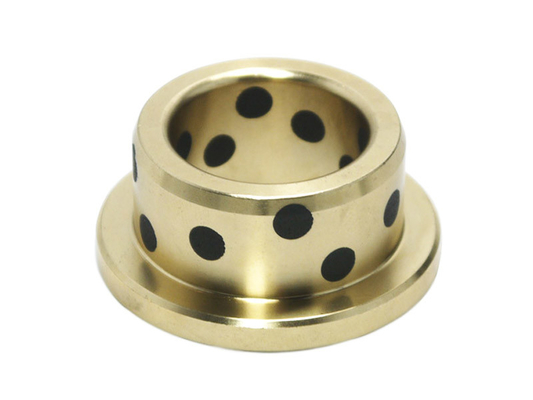

بوشینگهای برنزی ریختهگری شده با پلاگین گرافیتیمیتوانند در جایی که بارهای سنگین باید با سرعتهای کم تا متوسط پشتیبانی شوند، استفاده شوند
بوشینگ برنزی ریختهگری شده با پلاگین گرافیتی قادر است دمای بالا تا 570 درجه فارنهایت را تحمل کند
ویژگی خود روانکاری به یاتاقانها اجازه میدهد تا در جایی که روغنکاری دشوار است، پیادهسازی آن گران است و جایی که نمیتوان از گریس/روغن استفاده کرد، استفاده شوند. روانکاری عالی حتی تحت بارهای سنگین با سرعت کم به دست میآید.
روانکاری خودکار با روانکنندههای جامد تعبیهشده ویژه، اصطکاک را کاهش میدهد. ضریب اصطکاک: 0.04 تا 0.2 معمولی
| درجه | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| مواد | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| چگالی | 8 | 8.9 | 7.8 | 8.9 | 8 |
| سختی | ≥210 | ≥70 | ≥150 | ≥75 | ≥235 |
| مقاومت کششی | ≥750 | ≥250 | ≥500 | ≥270 | ≥800 |
| مقاومت تسلیم | ≥450 | ≥90 | ≥260 | ≥150 | ≥450 |
| ازدیاد طول | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| ضریب انبساط خطی | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| حداکثر دما | -40~+300℃ | -40~+400℃ | -40~+400℃ | -40~+400℃ | -40~+300℃ |
| حداکثر بار دینامیکی | 100 | 60 | 50 | 70 | 120 |
| حداکثر سرعت (خشک) | 15 | 10 | 20 | 10 | 15 |
| N/mm²*m/s (روغنکاری) | 200 | 60 | 60 | 80 | 200 |
| تغییر شکل فشاری | < 0.01 میلیمتر | < 0.05 میلیمتر | < 0.04 میلیمتر | < 0.05 میلیمتر | < 0.005 میلیمتر |

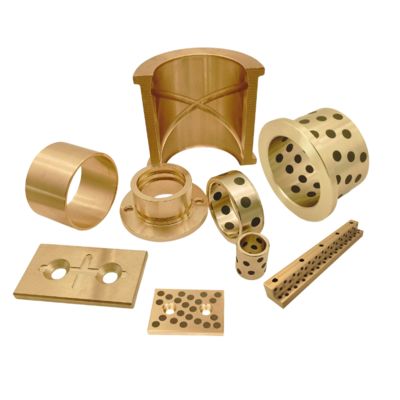

بوشینگهای اتصال برای تجهیزات ساختمانی، بوشینگهای اتصال بوم برای بیلهای برقی، بوشینگهای اتصال و راهنما برای دستگاههای قالبگیری تزریقی، تجهیزات کارخانه فولاد، خروجیهای کوره، تجهیزات خشککن، برشتهکنها، قالبهای پرس، خطوط مونتاژ، سازههای هیدروالکتریک، وینچها، تجهیزات بالابر، ماشینآلات کارخانه تایر و کاغذ و بسیاری از کاربردهای صنعتی دیگر.
