| نام تجاری: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| شماره مدل: | بلبرینگ JF800 JF720 JF700 Bimetal بدون سرب |
| مقدار تولیدی: | 800 قطعه / قطعه (حداقل سفارش) |
| قیمت: | $0.20 - $2.00 / Pieces ,Negotiable |
| شرایط پرداخت: | TT IN ADVance Western Union |
| توانایی عرضه: | ریخته گری بوش دو فلزی ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشینگ خود روان |

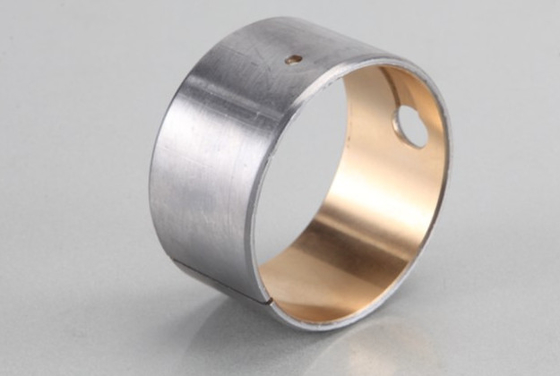

SAE799 بش های بی متال ساخته شده از مواد سینتر شده CuPb24Sn4، JF-720 Plain Bearing به نوعی بش های بی متال ساخته شده از یک ماده بی متال اشاره دارد.به طور خاص یک آلیاژ مس سینتر شده حاوی ۲۴٪ سرب (Pb) و ۴٪ قلع (Sn)استاندارد SAE799 الزامات و مشخصات خاصی را برای این نوع بی متال قرار می دهد.
JF-720 یک نام حامل ساده است که نشان می دهد این بوش یک قطعه بدون روغن و با اصطکاک کم است که برای تحمل بارهای شعاعی یا محوری طراحی شده است.مواد سنتر شده CuPb24Sn4 مقاومت بسیار خوبی در برابر لباس را فراهم می کند، مقاومت در برابر خستگی و سازگاری، که آن را برای طیف گسترده ای از برنامه های کاربردی مناسب می کند.
بی متال بیئرینگ ها اغلب در خودرو، صنعت و سایر کاربردهای مورد استفاده قرار می گیرند که نیاز به ظرفیت بارگذاری بالا، مقاومت خوب در برابر لباس و نگهداری کم دارند.سرب، و قلع در آلیاژ سینتر شده منجر به یک ماده است که هم قوی است و هم انعطاف پذیر، اجازه می دهد تا آن را به مطابقت با سطوح جفت و توزیع بار به طور مساوی.
هنگام انتخاب بوته های بی متال SAE799 برای یک برنامه خاص، مهم است که ابعاد مورد نیاز، تحمل ها،و شرایط عملیاتی برای اطمینان از اینکه بوشینگ ها به عنوان انتظار انجام می شودعلاوه بر این، راهکارهای نصب و نگهداری مناسب باید برای حداکثر کردن عمر کار برگه ها دنبال شود.
توليد كننده بشك دو فلزي دقيق،DIN-G-CuPb24Sn4/ فولاد برنز دو فلزی بشینگ و نوارها و تامین کننده حرفه ای لاغرهای ساده، سینتر شده SAE799لایه + حمایت فولادی + پوشش مس / پوشش قلعموادCuPb24Sn4، SAE-799 دو فلزی آلیاژ برنز تولید کننده چین
بشینگ های برنزی با آستین فولادی 720 ساخته شده به سفارش از چین است دو فلزی اسلایدی با نوار فولادی و سینتر شدهCuPb24Sn4به لطف لایه کششی سطح.ویژگی های عملکرد بالا، عمر طولانی در خستگی مواد کم و سطوح بالایی از ظرفیت حملآنها برای سرعت متوسط و بارهای متوسط مناسب هستند. لوله های کششی bushes-720 در صنایع ساختمانی و ماشین آلات کشاورزی استفاده می شود.
دو فلزی پوشه آستین شامل یککیفیت بالا و کربن کمپشت سر فولادی که دارای آلیاژ قلع- سرب-برنز سینتر شده است (CuSn4Pb24برای بهبود رفتار تریبولوژیکی، لایه کشویی می تواند با خروجی های روان کننده برای ذخیره و توزیع روغن یا چربی ماشینکاری شود.در صورت محیط خوردگی، پشتیبان می تواند مس پوشش داده شود. BIMETAL شلوار Bushings استفاده می شود برای بوته های پیچیده، شلوار های فشار و بوته ها در میله های اتصال موتورهای گاز، و غیره

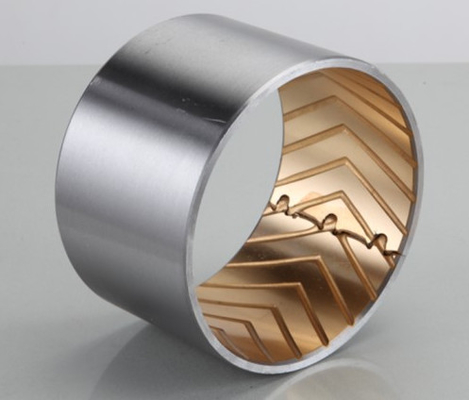

لایه کششی می تواند با شکاف های روان کننده و / یا با شکاف های چربی ماشینکاری شود
پشت سر فولادی می تواند مس پوشانده شود
فولاد+CuPb24Sn4

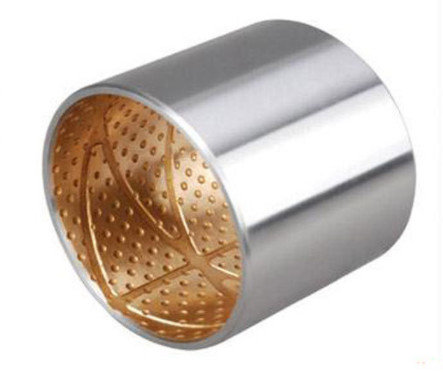

بافولاد کم کربن با کیفیت بالا با آلیاژ قلع- سرب-برنز (CuSn4Pb24) سینتر شدهبرای کاهش موثر سایش، سطح آلیاژ آن را می توان با شکاف های روغن برای ذخیره سازی آسانتر روغن، پردازش کرد.یک پوشش حفاظت از فرسایش می تواند بر پشت فولاد پوشش داده شود. در استفاده رایج BIMETAL BUSHINGS به بوته های پیچیده ساخته شده است، واشر فشار و بوته ها در سطح میله اتصال موتور گاز و غیره
JF720 Bi-METAL استیل پشت سر باCuPb24Sn4پوشش، با مقاومت خوب در برابر خستگی و عملکرد لغزشی. عمدتاً برای میله اتصال کاملاً روان کننده یا بوش های اصلی در موتورها و کمپرسورها استفاده می شود.مواد CuPb24Sn4 JF-720)
720 Bimetal بشینگ های آستین دو فلزی است بیلر های کششی دو فلزی با نوار فولادی و سینتر شدهCuPb24Sn4به عنوان لایه ی کششی سطح.
برای مشاهده انواع بیشتری از بوشینگ ها، به وب سایت www.bronzegleitlager.com مراجعه کنید.این مطالعات چالش های فنی را از صنایع مختلف، با استفاده از چین ViiPLUS حل می کنند.
|
مواد سطح |
ظرفیت بارگیری |
مقاومت آلیاژ |
حد دمایی |
|
|---|---|---|---|---|
|
CuPb24Sn4 |
38 N/mm2 |
HB45 |
HB70 |
+170°C |
بش های دو فلزیویژگی های عملکرد بالا، عمر طولانی در خستگی مواد کم و سطوح بالا از انعطاف پذیری، آنها برای سرعت متوسط و بارهای مناسب است.در صنعت ساخت و ساز و ماشین آلات کشاورزی استفاده می شود.
بی متال مرز روان کننده رولینگ یک جزء کلیدی از تجهیزات سنگین است.VIIPLUSاز چین در شهرستان Jiashan، استان Zhejiang واقع شده است، که پایگاه تولید ملی از خود روغن کننده، دو فلزی مرز روانکاری رولینگ است.با بهبود صنعت ماشین آلات ساختمانی، تقاضا از این صنعت به شدت افزایش می یابد، که به طور مستقیم منجر به افزایش تقاضا برای لاغری های دو فلزی و بوچینگ های خود روان کننده می شود. , بدون روغن وDAIDOسه تولید کننده برتر جهان از لاغرهای خود روان کننده هستند، با موقعیت های قوی در هوافضا، خودرو و حمل و نقل.VIIPLUS همچنین خود را به عنوان یک رهبر صنعت در لوله های خود روان کننده صادر شده از چین تاسیس کرد..
این محصول اصلی است، دارای ظرفیت حمل مکانیکی عالی است، به ویژه برای شرایط کار بدون سوخت و بدون سوخت مناسب است. علاوه بر این،هزینه نگهداری آن کم است و در برابر خوردگی مقاوم است.، بنابراین اغلب در مقادیر زیادی در قطعات کلیدی تجهیزات سنگین چرخدار نصب می شود.
مواد دو فلزی و مواد پوششی
فولاد+CuPb24Sn
کاربرد:سرعت بالا، بار سنگینگچ اصلی موتور و جعبه گیربکس رانسمیشن و غیره
|
عملکرد |
داده ها |
|
|
حداکثر بار پویا P |
|
120N/mm2 |
|
حداکثر سرعت خط V |
روغن روغن |
2.5 متر در ثانیه |
|
حداکثر مقدار PV |
روغن روغن |
2.8N/mm2·m/s |
|
ضریب اصطکاک μ |
روغن روغن |
0.05 تا 015 |
|
حداکثر سرعت خط V |
روان کننده روغن |
10 متر در ثانیه |
|
حداکثر مقدار PV |
روان کننده روغن |
10N/mm2· m/s |
|
ضریب اصطکاک μ |
روان کننده روغن |
0.04 تا 012 |
|
حداکثر دمای کار |
روغن روغن |
150 درجه سانتیگراد |
|
عملکرد |
داده ها |
|
|
حداکثر دمای کار |
روان کننده روغن |
250 درجه سانتیگراد |
|
محور جفت گیری |
سختی |
≥45HB |
|
محور جفت گیری |
خشکی |
Ra=0.16~0.63 |
|
سختی لایه آلیاژ |
40 تا 60 |
|
|
رسانایی حرارتی |
60W/m·k |
|
|
ضریب گسترش خطی |
19×10-6K-1 |
|
|
ما همچنین می توانیم با توجه به مشتری درخواست ویژه در حالی که از این جدول توسعه. |
||
|
d
|
D
|
相配轴径
公差 (( h8)
|
相配座孔
公差 ((H7)
|
压入H7座孔
فاصله داخل
|
ضخامت دیوار
ديوار
|
سوراخ روغن
|
f1
|
f2
|
L0
-0.40 |
||||||||
|
دقیقه
|
حداکثر
|
10
|
15
|
20
|
25
|
30
|
40
|
50
|
60
|
||||||||
|
10
|
12
|
10-0.022
|
12+0018
|
+0148
+0010 |
0.995
|
0.935
|
4
|
0.5
|
0.3
|
1010
|
1015
|
1020
|
|
|
|
|
|
|
12
|
14
|
12-0.027
|
14+0018
|
1210
|
1215
|
1220
|
|
|
|
|
|
||||||
|
14
|
16
|
14-0.027
|
16+0018
|
1410
|
1415
|
1420
|
|
|
|
|
|
||||||
|
15
|
17
|
15-0.027
|
17+0018
|
1510
|
1515
|
1520
|
|
|
|
|
|
||||||
|
16
|
18
|
16-0.027
|
18+0018
|
0.8
|
0.4
|
1610
|
1615
|
1620
|
|
|
|
|
|
||||
|
18
|
20
|
18-0.027
|
20+0021
|
+0151
+0010 |
1810
|
1815
|
1820
|
1820
|
|
|
|
|
|||||
|
20
|
23
|
20-0.033
|
23+0021
|
+0181
+0020 |
1.490
|
1.430
|
2010
|
2015
|
2020
|
2020
|
|
|
|
|
|||
|
22
|
25
|
22-0.033
|
25+0021
|
6
|
2210
|
2215
|
2220
|
2220
|
|
|
|
|
|||||
|
24
|
27
|
24-0.033
|
27+0021
|
1.0
|
0.5
|
2410
|
2415
|
2420
|
2420
|
2430
|
|
|
|
||||
|
25
|
28
|
25-0.033
|
28+0021
|
|
2515
|
2520
|
2520
|
2530
|
|
|
|
||||||
|
26
|
30
|
26-0.033
|
30+0021
|
+0205
+0030 |
1.980
|
1.920
|
|
2615
|
2620
|
2620
|
2630
|
|
|
|
|||
|
28
|
32
|
28-0.033
|
32+0025
|
|
2815
|
2820
|
2820
|
2830
|
2840
|
|
|
||||||
|
30
|
34
|
30-0.033
|
34+0025
|
1.2
|
0.6
|
|
3015
|
3020
|
3020
|
3030
|
3040
|
|
|
||||
|
32
|
36
|
32-0.039
|
36+0025
|
|
3215
|
3220
|
3220
|
3230
|
3240
|
|
|
||||||
|
35
|
39
|
35-0.039
|
39+0025
|
|
|
3520
|
3520
|
3530
|
3540
|
3550
|
|
||||||
|
38
|
42
|
38-0.039
|
42+0025
|
8
|
|
|
3820
|
3820
|
3830
|
3840
|
3850
|
|
|||||
|
40
|
44
|
40-0.039
|
44+0025
|
|
|
4020
|
4020
|
4030
|
4040
|
4050
|
|
||||||
|
d
|
D
|
相配轴径公差(h8)
|
相配座孔公差 ((H7)
|
压入H7座孔内径公差
|
ضخامت دیوار
ديوار
|
سوراخ روغن
|
f1
|
f2
|
L0
-0.40 |
||||||||
|
دقیقه
|
حداکثر
|
25
|
30
|
40
|
50
|
60
|
80
|
90
|
100
|
||||||||
|
45
|
50
|
45-0.039
|
50+0025
|
+0205
+0030 |
2.460
|
2.400 |
8
|
1.5
|
1.0
|
4525
|
4530
|
4540
|
4550
|
|
|
|
|
|
50
|
55
|
50-0.039
|
55+0030
|
+0210
+0030 |
|
5030
|
5040
|
5050
|
5060
|
|
|
|
|||||
|
55
|
60
|
55-0.046
|
60+0030
|
|
5530
|
5540
|
5550
|
5560
|
|
|
|
||||||
|
60
|
65
|
60-0.046
|
65+0030
|
|
6030
|
6040
|
6050
|
6060
|
|
|
|
||||||
|
65
|
70
|
65-0.046
|
70+0030
|
|
6530
|
6540
|
6550
|
6560
|
|
|
|
||||||
|
70
|
75
|
70-0.046
|
75+0030
|
|
7030
|
7040
|
7050
|
7060
|
7080
|
|
|
||||||
|
75
|
80
|
75-0.046
|
80+0030
|
9.5
|
|
7530
|
7540
|
7550
|
7560
|
|
|
|
|||||
|
80
|
85
|
80-0.046
|
85+0035
|
+0215
+0030 |
|
|
8040
|
8050
|
8060
|
8080
|
|
|
|||||
|
85
|
90
|
85-0.054
|
90+0035
|
|
8530
|
|
8550
|
8560
|
8580
|
|
85100
|
||||||
|
90
|
95
|
90-0.054
|
95+0035
|
|
|
|
9050
|
9060
|
9080
|
|
90100
|
||||||
|
95
|
100
|
95-0.054
|
100+0035
|
|
|
|
|
9060
|
9080
|
9090
|
90100
|
||||||
|
100
|
105
|
100-0.054
|
105+0035
|
|
|
|
|
10060
|
10080
|
10090
|
100100
|
||||||
|
105
|
110
|
105-0.054
|
110+0035
|
|
|
|
|
10560
|
10580
|
|
105100
|
||||||
|
110
|
115
|
110-0.054
|
115+0035
|
|
|
|
|
11060
|
11080
|
|
110100
|
||||||
|
115
|
120
|
115-0.054
|
120+0035
|
|
|
|
11550
|
|
11580
|
|
|
||||||
|
120
|
125
|
120-0.054
|
125+0040
|
+0220
+0030 |
|
|
|
12050
|
12060
|
|
|
120100
|
|||||
|
125
|
130
|
125-0.063
|
130+0040
|
|
|
|
|
|
|
|
125100
|
||||||
|
130
|
135
|
130-0.063
|
135+0040
|
|
|
|
|
13060
|
|
|
130100
|
||||||
|
135
|
140
|
135-0.063
|
140+0040
|
|
|
|
|
13560
|
13580
|
|
|
||||||
|
140
|
145
|
140-0.063
|
145+0040
|
|
|
|
|
14060
|
14080
|
|
140100
|
||||||
|
150
|
155
|
150-0.063
|
155+0040
|
|
|
|
|
15060
|
15080
|
|
150100
|
||||||
Jf-720 بی متال لیورینگ یک محصول ازCuPb24Sn4آلیاژ سینتر شده بر روی سطح صفحه فولادی.مقاومت خوب در برابر خستگی و ظرفیت حملمناسب برای سرعت متوسط، بار متوسط و روان کردن روغن است.این می تواند به عنوان حامل و اتصال میله بشینگ از موتور احتراق داخلی با سرعت بالا برای دستیابی به استفاده می شودمقاومت خوب در برابر فرسایشو مقاومت در برابر خستگی.
از آنجا که ماتریس به عنوان ماده فولادی کربن پایین پایدار است، بنابراین دقت ماشینکاری قطر بیرونی آستین گره تضمین شده است،و نیازی به تثبیت پیچ نیست پس از اینکه محصول در سوراخ صندلی بارگذاری شده است، با توجه به تداخل می تواندجلوگیری از پدیده خارج شدن از دایره.تغییر ترکیب شیمیایی لایه آلیاژ سطح داخلی می تواند نیازهای فشار مختلف را برآورده کنددمای مختلف کار و سرعت مختلف حرکتخروجی روغن و سوراخ روغن با ساختار متفاوت در تولید سطح اصطکاک طراحی شده اند تا نیازهای روش های مختلف اضافه کردن روغن را برآورده کنند.جلوگیری از گاز گرفتن گره و سازگاری با شرایط مختلف روان سازی.
به طور گسترده ای در موتور خودرو، کلاچ موتورسیکلت، ماشین آلات صنعتی سبک، ماشین آلات ساختمانی استفاده می شود.
مواد لایه ای آلیاژ CuPb10Sn10 یاCuSn6Zn6Pb3
بی متال در کاربردهای اتومبیل مانند کمپرسورها، چرخ دنده ها، سوئیچینگ، لگن های پدال، بوته های کنگ پین، محورهای خروجی،تجهیزات دستی و بلند کردن مکانیکی، موتورهای هیدرولیک، ماشین آلات کشاورزی و غیره

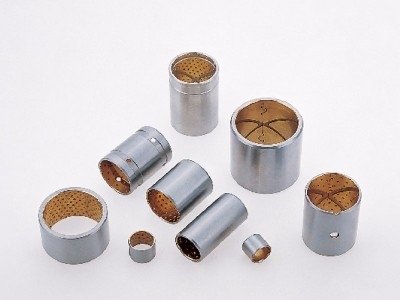

1. بوته استوانه ای با مفصل شکسته یا با مفصل بسته شده
2. بوش فلنگ با شکاف یا با مفصل بسته شده
3-پوشنده هاي فشار
4نوارها
ما حرفه ای در توسعه و تولید سفارشی bimetal bushings
1. بوته استوانه ای با مفصل شکسته یا با مفصل بسته شده
2. بوش فلنگ با شکاف یا با مفصل بسته شده
3-پوشنده هاي فشار
4نوارها
مناسب برایسرعت کم، بار سنگین یا شرایط حرکت متناوب، فیلم روغن روان کننده نمی تواند باعث شکل گیری یا حفظ موقعیت شود.
مناسب برای محیط کار یا محدودیت های ساختاری مکانیکی، دشوار است که موارد روان کننده روغن را تامین کند.
مناسب برای چرخش، چرخش، تکان دادن، خطی و سایر اشکال حرکت، و همچنین مواقع نیاز به شروع مکرر یا شروع تحت بار زیاد است.
مناسب برایکار با دمای بالا یا پایین، یا محدوده دمای محیط برای رویدادهای بزرگمقاومت خوب در برابر خوردگی، می تواند در آب دریا و سایر رسانه های خوردنی مانند مایعات یا گاز های شیمیایی و همچنین آب حاوی رسوب یا محیط رادیواکتیو استفاده شود.
جذب آب، ثبات ابعاد خوب، قدرت مکانیکی بالا، رسانایی حرارتی خوب
محموله ساختار دیواره نازک، وزن سبک، حجم کوچک، مناسب برای طراحی جمع و جور است.
در مقایسه با مواد کامپوزیتی سه لایه سنتی، ویژگی های بار ایستاتیک، مقاومت در برابر لباس، دمای کار،ثبات ابعاد و غیره تحت شرایط روان کننده غیر چربی بهتر است;
در مقایسه با مواد خود چرب کننده ای که با مس تزئین شده اند، مناسب تر است که در شرایط نوسان زاویه کوچک کار کند و قیمت ارزان تر است.
محصولات در صنعت حفاظت از آب و برق آبی استفاده می شوند: ماشین آلات هیدرولیکی: اسلاید پشتیبانی افقی دروازه فولاد هیدرولیک، حامل پشتیبانی لیفت هیدرولیک و ماشین بسته شدن،داربست درهای تعمیر و نگهداری برای شستن شن، و غیره.توربین هیدرولیکی: آستین میله راهنما (رئیس بالا، راهنمای وسط، راهنمای پایین) ، آستین آستین چرخ، آستین آستین پین (پین میله اتصال، پین میله فشار و کشیدن، پین پیستون رله) ،صفحه حلقه ضد فرسایش (حلقه فشار)، بلوک ضد فرسایش، کاشی کنترلی در کنار حلقه
صنعت فلزات: لوله های ماشین ریخته گری، قیچی های برش رول (قیچی های دو جانبه، قیچی های طول ثابت بر روی اسکیت بورد) و غیره.صنعت شیر: شیر پروانه، شیر کره ای و غیره.دیگر:ماشین آلات معدن، ماشین آلات بسته بندی، ماشین آلات ساختمانی، ماشین آلات سنگین، ماشین آلات تزریقی، قالب تایر خودرو، توربین بادی، انرژی حرارتی و سایر صنایع.
این محصول قدرتمندترین ظرفیت حامل در حامل دو نوع آلیاژ، بوش پل تعادل و گاسکت وسایل نقلیه سنگین است؛ چرخ محرک و چرخ پشتیبانی بلدوزر؛بش های فولادی ماشین آلات، از اين محصول استفاده ميکنه.بار بالا و سرعت پایین در حالی که به طور گسترده استفاده می شود.
از آنجایی که نردبان خودرنگ کننده دارای ویژگی هایبدون نگهداری و مقاومت خوب در برابر سایش در شرایط گرد و غبار و فضای باز، آن را به طور گسترده ای در سیلندر استفاده می شود، سیستم تعلیق از محاصره گر، کاشت، بالر، خردکن، تراکتور، مفاصل و سایر قطعات نمی تواند دشوار به شکل روغن یا قطعات فیلم روغن است.
لیفت فورک
ماشين هاي توليدي
جراب ها
ماشین های حفاری
برای ظرفیت بارگذاری بالا و حرکت نوسان، و همچنین برای کار خشن و بار گرمایی. روانکاری طولانی مدت به دلیل ذخیره روغن.
خانه ها ØH7
پوشاندن داخل-Ø پس از نصبH9
تحمل گودال f7 تا h8
یکنگهداری کملیزرهای تراشیدی کامپوزیتی، اما روانکاری اولیه ضروری است. روانکاری روغن یا چربی امکان پذیر است. به دلیل ذخیره سازی روان کننده جامد، فاصله روانکاری به حداقل می رسد!
عنوان: ابعاد ویژه بر اساس درخواست در دسترس هستند
