| نام تجاری: | VIIPLUS Sleeve & Bearing |
| شماره مدل: | دکمه های برنز C86300 |
| مقدار تولیدی: | اندازه استاندارد بوشینگ حداقل مقدار سفارش ندارد |
| قیمت: | Bushings High Quality Price Ratio B2B |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، |
| توانایی عرضه: | بوش آستین برنز ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشهای خود روان کننده |

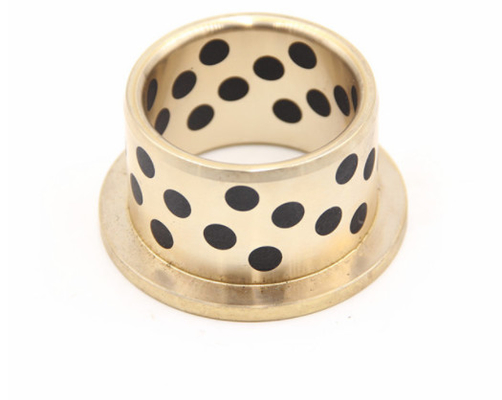

بوشینگ‌های برنزی قلع C93200، که با نام صفحات راهنمای یاتاقان خود روان‌شونده نیز شناخته می‌شوند، به‌طور خاص برای کاربرد در میکسرها و آسیاب‌ها طراحی شده‌اند. این بوشینگ‌ها مقاومت سایشی استثنایی و خواص خود روانکاری را ارائه می‌دهند و عملکردی روان و کارآمد را در طول دوره‌های زمانی طولانی تضمین می‌کنند.
بوشینگ‌های C93200 که از آلیاژ برنز قلع با کیفیت بالا ساخته شده‌اند، دارای خواص مکانیکی عالی مانند استحکام، شکل‌پذیری و مقاومت در برابر خوردگی هستند. ماهیت خود روانکاری این بوشینگ‌ها نیاز به روغنکاری منظم را از بین می‌برد و نیازهای نگهداری و زمان خرابی را کاهش می‌دهد.
بوشینگ‌های ریخته‌گری با دقت مهندسی شده‌اند تا با مدل‌های مختلف میکسر و آسیاب مطابقت داشته باشند و راه‌حلی قابل اعتماد و مقرون‌به‌صرفه برای کاربردهایی که به چرخش روان و اصطکاک کم نیاز دارند، ارائه می‌دهند. صفحات راهنمای یاتاقان برای تحمل بارهای سنگین و عملکرد مداوم طراحی شده‌اند و پایداری و دوام طولانی‌مدت را تضمین می‌کنند.
به طور خلاصه، بوشینگ‌های برنزی قلع C93200، با خواص خود روانکاری و مقاومت سایشی عالی، انتخابی ایده‌آل برای کاربردهای میکسر و آسیاب هستند و عملکرد برتر و نیازهای نگهداری کاهش‌یافته را ارائه می‌دهند.
بوشینگ برنز برای باز کردن حفره‌هایی با اندازه مناسب و چیدمان منظم بر روی سطح اصطکاکی فلزی ماتریس یاتاقان است و سپس یک روان‌کننده جامد قالب‌گیری شده با خواص خود روانکاری منحصربه‌فرد را در حفره‌ها تعبیه می‌کند (ناحیه روان‌کننده جامد به‌طور کلی 25٪ از ناحیه اصطکاک -35٪) و از یاتاقان‌های خود روان‌شونده ساخته شده است. یاتاقان مزایای مربوطه ماتریس فلزی و ماده روان‌کننده فرموله شده ویژه را ترکیب می‌کند و از محدودیت یاتاقان‌های عمومی که به روانکاری فیلم روغن متکی هستند، عبور می‌کند.
بدنه اصلی یاتاقان لغزشی باید با توجه به شرایط کاری خود یاتاقان تعیین شود. مواد متداول‌تر مورد استفاده عبارتند از برنج با استحکام بالا، برنز قلع، ریخته‌گری و غیره. دو نوع اصلی از مواد روان‌کننده جامد تعبیه‌شده وجود دارد، یکی سرب سیاه طبیعی، گرافیت مصنوعی و سنتز MoS2 است و دیگری با ماتریس سنتز می‌شود. با توجه به شرایط عملیاتی خود یاتاقان، ترکیب زیرلایه‌های فلزی مختلف و روان‌کننده‌های جامد تعبیه‌شده می‌تواند اطمینان حاصل کند که محصول می‌تواند نیازهای ویژه شرایط مختلف دما، بار، حرکت و محیط عملیاتی را برآورده کند و در عین حال عملکردی پایدار و قابل اعتماد را تضمین کند.
● مقاوم در برابر سایش، حرکت روان
● نصب آسان
● بدون روغنکاری و بدون نیاز به تعمیر و نگهداری
● عملکرد خشک، مقاوم در برابر کثیفی
● مونتاژ ساده و سریع
● سطح اصطکاک را می‌توان با چرخاندن عملکرد نصب تنظیم کرد
● مناسب برای باریک‌ترین فضای نصب
● از آنجایی که هیچ توپ یا غلتک خطی وجود ندارد، هیچ صدایی وجود ندارد
● پروفیل آلومینیومی سخت را اتخاذ کنید، بنابراین هیچ انحرافی وجود ندارد
| مدل | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| درجه برندهای چینی GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | فولاد+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| بین‌المللی ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | فولاد+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| آلمان DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | فولاد+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| ژاپنی JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ایالات متحده ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | Class40 | 52100 |
| استاندارد بریتانیا | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| عناصر شیمیایی | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| Cu ( % ) | باقی‌مانده | باقی‌مانده | باقی‌مانده | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| Zn ( % ) | 25 | 6 | - | - | 6 | - | - |
| Ni ( % ) | - | - | - | - | - | - | - |
| AI ( % ) | 6 | - | 10 | - | - | - | - |
| Fe ( % ) | 3 | - | 3 | - | - | باقی‌مانده | باقی‌مانده |
| Mn ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| Cr ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| Pb ( % ) | - | 3 | - | - | 3 | - | - |
| عملکرد | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| حداکثر بار P ( N/mm² ) | 100 | 60 | 70 | 60 | 250 |
| حداکثر سرعت V ( m/s ) | خشک0.4 روغن5 | 2 | 2 | 0.5 | 0.1 |
| حداکثر PV ( N/mm²·m/s ) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| چگالی ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| استحکام کششی ( N/mm² ) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| ازدیاد طول ( % ) | > 10 | > 4 | > 10 | - | - |
| سختی ( HB ) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| حداکثر دما ( ℃ ) | 300 | 350 | 300 | 400 | 350 |
| ضریب اصطکاک ( μ ) | روغنکاری: 0.03 | اصطکاک (خشک): 0.16 | |||
Viiplus همیشه بر بازارهای خارج از کشور متمرکز است، با برآورده کردن تقاضاهای رو به رشد مدرن‌سازی مشتریان. ما می‌توانیم محصولات را مطابق با استانداردهای بین‌المللی ارائه دهیم و همچنین می‌توانیم طبق درخواست مشتریان ارائه دهیم. با کیفیت محصول پایدار و بهترین سطح خدمات، محصولات ما به ده‌ها کشور و منطقه از اروپا، ایالات متحده و آسیای جنوب شرقی و غیره صادر شده است.
C93200 یک ماده نیمه سخت مقاوم در برابر سایش و آب دریا است. مناسب برای بوش‌ها و صفحات سایش. فاصله عملکرد کلی بین شفت و سوراخ یاتاقان باید حداقل قطر شفت x 0.001 باشد..
ما بوشهای برنزی ریخته‌گری و یاتاقان‌های فرم‌دهی را با تلرانس‌های دقیق شما ماشین‌کاری می‌کنیم، که توسط کارخانه تولیدکننده و دپارتمان‌های کنترل کیفیت ما در چین تأیید شده است. ما دوست داریم به شما نشان دهیم که چه کاری می‌توانیم برای شما انجام دهیم.C93200 برنز قلع یاتاقان‌های خود روان‌شونده - بوشهای برنز | کاربرد یاتاقان‌های آستین: ساخت‌وساز، معدن، بارگیری• میکسرها و آسیاب‌ها • ماشین‌آلات ساختمانی • دکل‌های معدن • بیل‌های برقی
بوشهای برنز قلع C93200 یاتاقان بدون نیاز به نگهداری خود روان‌شونده فرم‌های موجود در ابعاد استاندارد
· بوشهای استوانه‌ای
· بوشهای فلنج‌دار
· صفحات لغزشی
مهندسی شده برای عمر سرویس طولانی‌تر و قابل اطمینان‌تر
آلیاژهای برنز قلع معمولاً در چرخ‌دنده، بوشینگ با استحکام بالا و کاربردهای یاتاقان که در آن استحکام بالا و سرعت کم و بارهای سنگین وجود دارد. سایر با استحکام بالا کاربردهای این آلیاژها عبارتند از پروانه‌های پمپ، رینگ‌های پیستون، اتصالات بخار و بدنه شیرها. ریخته‌گری‌های برنز قلع در اجزای پل متحرک، صفحه‌های گردان برای پل‌ها و سایر سازه‌ها برای یاتاقان‌های ثابت و انبساطی با حرکت آهسته یا متناوب با بارهای سنگین استفاده می‌شوند.
بوشهای برنز منگنز C86300*
بوشهای برنز قلع سرب‌دار C93200*
بوشهای برنز آلومینیومی C95400*
|
ترکیب شیمیایی جرم/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Cu |
Sn |
Al |
Fe |
Mn |
Ni |
Pb |
Si |
P |
Zn |
|
86.0-89.0 |
7.5-9.0 |
0.01 |
- |
- |
1 |
0.3 |
0.01 |
1.5 |
3.0-5.0 |
|
خواص مکانیکی |
|||
|---|---|---|---|
|
استحکام کششی Mpa(حداقل) |
استحکام تسلیم MPa(حداقل) |
ازدیاد طول % |
سختی برینل(HB) |
|
303 |
152 |
18 |
70 |
1، در ترکیب شیمیایی، مقادیر منفرد حداکثرها را نشان می‌دهند.
2، عملکرد مکانیکی مقدار سختی فقط برای مرجع است
فلزی برنز جامد CuZn25AI5Mn4Fe3 شمع یاتاقان‌های برنز ریخته‌گری گرافیتی شمع‌کوب
یاتاقان برنز ریخته‌گری با شمع‌های گرافیتی
ویژگی‌های ساختاری و کاربردها
یاتاقان خود روان‌شونده VSB-50 با تقویت برنجی که دارای عملکرد فیزیکی خوب و قابلیت خوب برای ریخته‌گری تولید می‌شود. علاوه بر این، مواد برنجی دارای مقاومت خوب در برابر فرسایش در هوا، آب شیرین و آب دریا است. سطح به‌طور منظم و ظریف با سوکت‌هایی ماشین‌کاری می‌شود که در آن روان‌کننده جامد خاص پر می‌شود. این محصول به‌طور گسترده در ماشین‌های ریخته‌گری و نورد متوالی، تجهیزات استخراج معدن، کشتی‌ها، موتور بخار و غیره استفاده می‌شود.
یاتاقان‌های خود روان‌شونده VSB-50
1. ممکن است بدون هیچ روغنی برای مدت طولانی کار کند
2. ظرفیت بار بسیار بالا، ضد سایش خوب و اصطکاک کمتر
3. به‌ویژه برای سرعت کم و بار زیاد مناسب است
4. مناسب برای حرکت رفت و برگشتی، نوسانی یا متناوب که در آن تشکیل فیلم روغن دشوار است
5. ویژگی‌های مقاوم در برابر مواد شیمیایی و ضد خوردگی خوب
6. می‌توان در طیف وسیعی از دما از -40℃-+300℃ استفاده کرد
مواد یاتاقان لغزشی روان‌کننده جامد Vsb-50 از فلز پایه برنز ریخته‌گری قوی با روان‌کننده‌های جامد خاص تعبیه‌شده ساخته شده است. فلز پایه در برابر بار زیاد مقاومت می‌کند و روان‌کننده‌های جامد خود روانکاری را فراهم می‌کنند. یاتاقان عملکرد عالی را بدون روغنکاری قبلی تحت شرایط شدید نشان می‌دهد دمای بالا/پایین با سرعت کم. این ماده یک راه‌حل یاتاقان بدون نیاز به تعمیر و نگهداری، به‌ویژه برای بار زیاد، حرکت متناوب یا نوسانی ارائه می‌دهد.
|
درجه |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
مواد |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
چگالی |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
سختی |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
استحکام کششی |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
استحکام تسلیم |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
ازدیاد طول |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
ضریب انبساط خطی |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
حداکثر دما |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
حداکثر بار دینامیکی |
100 |
60 |
50 |
70 |
120 |
|
حداکثر سرعت (خشک) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s(روغنکاری) |
200 |
60 |
60 |
80 |
200 |
|
تغییر شکل فشاری |
< 0.01 mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
|
شماره محصول |
ترکیبات شیمیایی |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
فروشندگان: لطفاً برچسب تماس خود را روی جزئیات ما قرار دهید
این محصول آستین برنز گرافیتی به‌طور گسترده در تجهیزات نورد فولاد متالورژی، تجهیزات پرکننده، توربین‌های آبی، توربین‌های گازی، ابزار دقیق، ماشین‌آلات معدن، ماشین‌آلات کشتی‌سازی، صنعت کشتی‌سازی، ناوبری هوافضا و سایر زمینه‌ها استفاده می‌شود و همچنین به‌طور فزاینده‌ای در سایر زمینه‌های صنعتی و کشاورزی استفاده می‌شود. ماشین‌آلات.
