شیرهای پلاگ با بوشینگ‌های فولادی ضد زنگ 316 زینتر شده و یاتاقان‌های شفت و واشرهای رانشی، شیرهایی هستند که از اجزای خاصی برای اطمینان از عملکرد روان و دوام استفاده می‌کنند. یاتاقان شفت بوشینگ فولادی ضد زنگ 316 زینتر شده مقاومت در برابر خوردگی و سایش عالی را فراهم می‌کند، در حالی که واشرهای رانشی به توزیع و کاهش بارهای رانشی روی ساقه شیر کمک می‌کنند و عمر سرویس طولانی‌تری را تضمین می‌کنند. این اجزا با هم کار می‌کنند تا اطمینان حاصل شود که شیرهای پلاگ در کاربردهای مختلف به طور موثر و قابل اطمینان عمل می‌کنند.

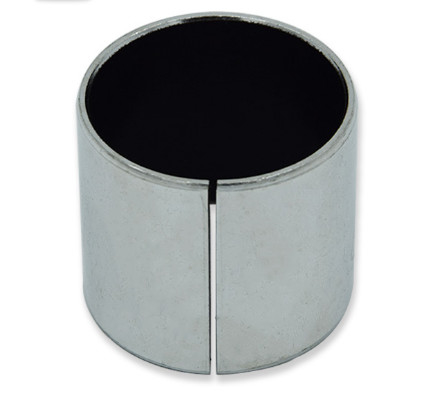

بوشینگ های فولادی ضد زنگ

بوشینگ پیچیده شده با سطح لغزشی ساخت ویژه
بنا به درخواست، ما می توانیم اندازه های اینچی، طول های خاص، یاتاقان ها را مطابق نقشه و موارد مختلف ارائه دهیم. -لایه ها برای مناطق مختلف استفاده و همچنین پشتی های مختلف در برنز یا فولاد ضد زنگ و غیره.

یاتاقان های مواد مقاوم در برابر خوردگی--فولاد ضد زنگ T316، زینتر شده برای افزایش روانکاری و سختی

واشرهای رانشی و صفحات لغزشی (ورق ها) اگر سوراخی ایجاد شد، همیشه از سطح لغزشی به سمت سطح فولادی عمل کنید.
این برای جلوگیری از تقسیم سه لایه است.

یاتاقان های VIIPLUS VALVE که از نوع خود روان کننده هستند که استحکام را فراهم می کنند
و اصطکاک کم برای عملکرد آسان و عمر طولانی. هیچ تعمیر و نگهداری دوره ای خاصی لازم نیست.

یاتاقان های بالایی و پایینی که به طور دائم روغن کاری می شوند، نیازی به تعمیر و نگهداری ندارند و برای بارگذاری شفت افقی و/یا عمودی طراحی شده اند.
یاتاقان ها استحکام و اصطکاک کم را برای عملکرد آسان و عمر طولانی ارائه می دهند.

یاتاقان های رانشی و واشر اندازه های شیر پلاگ بوشینگ و عمر یاتاقان خود روان کننده

بوشینگ های شیر موجود است. لطفا با VIIPLUS تماس بگیرید.

شیرها باید با یاتاقان های نوع آستین فولادی ضد زنگ قابل تعویض و زینتر شده مطابق با یاتاقان ها از نوع زینتر شده و آغشته به روغن باشند. بوشینگ های فولادی ضد زنگ 316

بوشینگ TEX، بوشینگ سفارشی، فیبر بوش

سیستم های چرخ دنده و یاتاقان با راندمان بالا برای کاهش تلاش ورودی و اندازه چرخ دستی

پین های لولا باید از فولاد ضد زنگ 304 باشند که در یاتاقان های برنزی می چرخند

بوشینگ های پارچه ای از جنس استنلس استیل، این نوع بوشینگ ها به طور گسترده در شیر، نفت، شیمی، متالورژی استفاده می شود. دارای یاتاقان های انعطاف پذیر، بدون نیاز به تعمیر و نگهداری، دقت نصب کم، جذب ضربه خوب و مقاومت در برابر ضربه است. ویژگی های نویز کم، و به دلیل استحکام بالای مواد فیبری و پشتیبانی از پشت فولادی، دارای مزیت منحصر به فرد ظرفیت بار بالا است. به طور کلی در ورزش، توصیه می شود فاصله مناسبی بین سوراخ داخلی و شفت حفظ شود. اندازه شکاف را می توان به محصول  نوع مراجعه کرد. قطر بیرونی یاتاقان و سوراخ صندلی عموماً تناسب تداخلی دارند. تداخل را می توان به محصول  نوع نیز مراجعه کرد.

ورق کامپوزیت ماتریس فلزی دارای انعطاف پذیری بیشتری نسبت به یاتاقان های سفت و سخت عمومی به دلیل ضخامت 0.25 میلی متری لایه روانکاری پارچه فیبری است. در برخی از حرکات نوسانی با سرعت کم، سوراخ داخلی یاتاقان و شفت پین را می توان بدون شکاف یا حتی تداخل استفاده کرد. همکاری کنید، این می تواند عملکرد جذب ضربه و نویز کم آن را بهتر اعمال کند. این یاتاقان ها عمدتاً در روانکاری با روغن و گریس با سرعت کم و سنگین استفاده می شوند و همچنین می توانند در روانکاری بدون روغن استفاده شوند.

1. هر دو را فشار دهید یاتاقان های بالایی و پایینی به داخل بدنه شیر.
2. نصب کنید بسته بندی ساقه پایینی و فاصله دهنده پایینی. صفحه پوشش را با پیچ و واشر نصب کنید.
3. بوشینگ بالایی، بسته بندی بالایی و فاصله دهنده بالایی را در سوراخ ساقه بالایی بدنه شیر نصب کنید.
4. حلقه نگهدارنده بسته بندی را روی شیار روی ساقه شیر نصب کنید.
5. دیسک را در نشیمنگاه شیر نصب کنید. این امر مستلزم آن است که یک روان کننده مانند روغن سیلیکون یا گریس اعمال شود
به نواحی توپی ساقه هر دو دیسک و نشیمنگاه.
6. ساقه را در سوراخ ساقه بالایی بدنه شیر (سمت صفحه بالایی اپراتور) نصب کنید. ساقه باید باشد
نصب شده به طوری که سطح صاف آسیاب شده آن با سوراخ پلاگ گشتاور دیسک هم تراز شود.
7. پلاگ را از طریق دیسک و در برابر سطح صاف آسیاب شده روی ساقه گشتاور دهید.

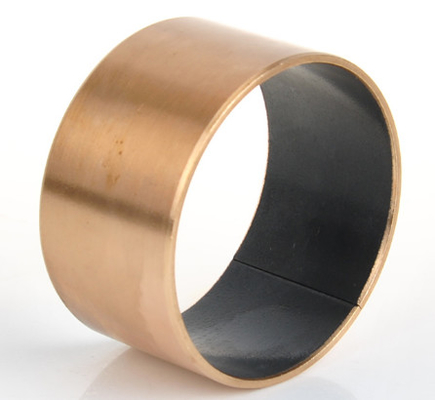

TEX bearing از پارچه های فیبری و روکش فیبر آرامید در پشت فلزی استفاده می کند، پارچه دارای ظرفیت بار بالا و دقت بالا عملکرد خوب با سرعت کم و اصطکاک سنگین عملکرد برتر

فیبر پلی تترا فلوئورواتیلن / پارچه بافته شده

یاتاقان خود روان کننده پایه فلزی فیبر VIIPLUS TEX یک ماده یاتاقان کامپوزیت خود روان کننده است که از صفحه فولادی کم کربن با کیفیت بالا، صفحه برنزی یا صفحه فولادی ضد زنگ به عنوان ماتریس، با پارچه بافته شده از فیبر به عنوان لایه سطح اصطکاک ساخته شده است.

این دو با استفاده از یک پیوند جامد از چسب ساختاری به یاتاقان لغزشی تبدیل می شوند. به منظور تضمین استحکام پیوند بین فیبر و ورق فلزی، پارچه بافته شده از رشته های خاص و رشته های آرامید ساخته شده است.

یاتاقان دارای ویژگی های ظرفیت بار بالا، مقاومت در برابر سایش خوب، دمای مناسب، طیف وسیعی از محیط ها، ساختار ساده، اندازه جمع و جور و پایداری خوب است.

پلی تترا فلوئورواتیلن () نوعی ماده خود روان کننده باعملکرد عالی. اما مقاومت در برابر سایش به دلیل استحکام کم. در حال حاضر، بیشتر فیبرها یا پرکننده های دیگر برای بهبود مقاومت در برابر سایش استفاده می شوند، اثر بسیار محدودی دارد. وفیبر پلی تترا فلوئورواتیلن دارای استحکام کششی 15 برابر بیشتر از رزین پلی تترا فلوئورواتیلن خالص است، برای جبران کمبود این جنبه،مقاومت در برابر سایش تا حد زیادی بهبود یافته است، در عین حال، فیبر نیز از وقوع پدیده جریان سرد رزین پلی تترا فلوئورواتیلن جلوگیری می کند.
یاتاقان های خود روان کننده پایه فلزی فیبر پلی تترا فلوئورواتیلن به سه دسته پایه فولادی، پایه مسی و پایه فولادی ضد زنگ تقسیم می شوند.

حداکثر فشار بار: 180 مگاپاسکال

ضریب اصطکاک: 0.03~0.20

محدوده دمای عملیاتی: -90 درجه سانتیگراد ~ 180 درجه سانتیگراد

برنامه های کاربردی معمولی

یاتاقان فیبری را می توان در آب دریا، بنزین، روغن هیدرولیک، روغن موتور، نفت سفید، روغن روان کننده، اسید ضعیف، آب آمونیاک، نیتروژن مایع،  مایع شستشو و سایر رسانه ها.

یاتاقان فیبری برای بار زیاد، سرعت کم، فیلم روغن که نمی تواند حفظ یا تشکیل شود، نمی تواند از روان کننده ها استفاده کند، بار ضربه زیاد است، مقاومت در برابر خوردگی، نوسان و سایر شرایط استفاده از یاتاقان، مناسب ترین است، کاربرد خاص به شرح زیر است:

1. نیروگاه برق آبی: مکانیزم هدایت آب توربین، شیر توپی، شیر پروانه ای؛

2. سیستم های بالابر سنگین برای کامیون ها، تراکتورها، لیفتراک ها و تجهیزات مرتبط، مانند بوشینگ بازوی راکر و غیره؛

3. سیستم فرمان، سیستم ترمز و تکیه گاه میله اتصال کلاچ کامیون ها، اتوبوس ها و تراکتورهای کشاورزی؛

4. یک سیستم فرمان موتور، مانند یک محور موتور، به صورت خارجی در عقب نصب شده است؛

5. شیر پروانه ای و شیر توپی، یاتاقان با استانداردهای بهداشتی قطعات ساختاری سیستم آشامیدنی NSF مطابقت دارد؛

6. ماشین آلات مواد غذایی، ماشین آلات نساجی، ماشین آلات چاپ، ماشین آلات تنباکو، ماشین آلات بسته بندی، تجهیزات پزشکی و غیره؛

7. یاتاقان های پشتیبانی برای پل ها، خطوط لوله و سایر سازه ها؛

8. ماشین آلات بالابر، به ویژه بوم اصلی، بوم متحرک، تکیه گاه پا و سایر قسمت های تکیه گاه را نمی توان روغن کاری کرد.

• مقاومت در برابر بار ضربه قوی، بدون پدیده "خزش"، عملکرد روان؛
• مقاومت در برابر سایش بالا، مقاومت در برابر خوردگی خوب، بدون پدیده جریان سرد؛
• پایداری ابعادی خوب (بدون انبساط در آب)، غیر رسانا، غیر مغناطیسی؛

یاتاقان ساختار دیواره نازک، وزن سبک، حجم کم، مناسب برای طراحی فشرده است؛

یاتاقان بدون روغن بافته شده با اصطکاک کم VSB-36 TEX به طور گسترده در خطوط تولید با دمای بالا، ماشین آلات ساختمانی، قطعات شاسی خودرو، شیرهای توپی، شیرهای پروانه ای، پمپ ها و صنایع شیمیایی و قطارهای پرسرعت و سایر موارد سنگین و کم و نمی تواند سوخت گیری مجدد کند و غیره استفاده می شود.

ساختار

1. این ماده جدید از روکش پارچه های فیبری در پشت فلزی استفاده می کند.

2. پارچه دارای ظرفیت بار بسیار بالا و عمر طولانی تری نسبت به بوش های 3 لایه معمولی دارد.

3. فلز می تواند فولاد کربنی، فولاد ضد زنگ، برنز و غیره باشد.

ویژگی های معمولی

بوشینگ TEX، بوشینگ سفارشی، فیبر بوش & یاتاقان TEX بدون روغن بافته شده با اصطکاک کم

یاتاقان های ساده و یاتاقان های آستین یاتاقان های خود روان کننده، نوع آستر غیر فلزی بافته شده فولاد ضد زنگ 316 با پارچه

فولاد ضد زنگ 316 و یاتاقان های بافته شده از فیبر آرامید پلی تترا فلوئورواتیلن پایه فولادی، مواد خود روان کننده با فیبرهای مقاوم در برابر سایش به عنوان ماده اصلی سطح هستند. این محصول دارای ضریب اصطکاک کم، ظرفیت بار خوب، مقاومت در برابر سایش و عملکرد خود روانکاری است که عمدتاً در شیرهای مختلف درجه بالا و کارتینگ.

VSB-36 بوشینگ  بوشینگ های یاتاقان لغزشی، یاتاقان ساده بدون روغن

فولاد ضد زنگ 316+/FABRIC

برای قطعات سخت تر روغن یا سوخت اعمال کنید،مقاومت در برابر سایش، ضریب اصطکاک کم، عمر طولانی: عملکرد کلی خوب. برای قطعات سخت تر روغن یا سوخت اعمال کنید، مقاومت در برابر سایش، ضریب اصطکاک کم، عمر طولانی؛ عملکرد کلی خوب.

مقاوم در برابر روغن، مقاوم در برابر اسید، مقاوم در برابر قلیایی و مقاوم در برابر آب دریا است، علاوه بر این، هیچ سرب در لایه سطحی وجود ندارد و بنابراین به ویژه برای استفاده در ماشین آلات مواد غذایی، کنتورهای جریان قلیایی، عناصر حرکتی پمپ در ماشین آلات دارویی، ماشین آلات مهندسی شیمیایی چاپ و سایر صنایع اقیانوسی مناسب است. بوشینگ یک کامپوزیت سه لایه است، ماده پایه پشت فولادی ضد زنگ و یک لایه از قدرت مقاوم در برابر حرارت پر شده است که روی لایه میانی برنز زینتر شده کالیبره می شود.
