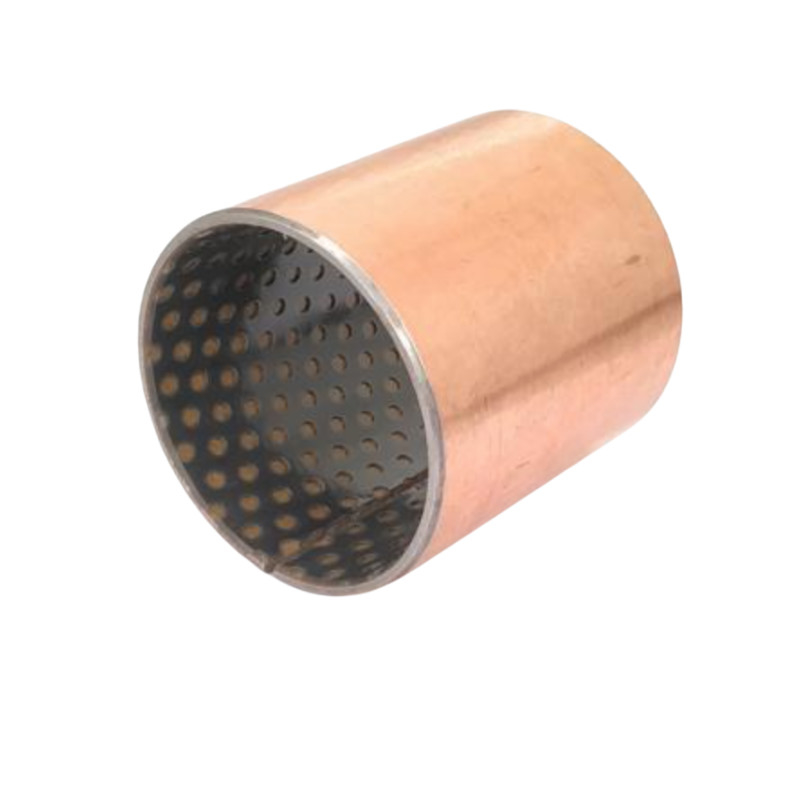

بوش های پلیمری مواد برنز برنز برای بوته های خاصیت پوشیدگی
محل منبع | یاتاقان ساده |
---|---|
نام تجاری | China Plain-Bearing |
گواهی | DIN 1494/ISO 3547 |
شماره مدل | بلبرینگ کشویی کامپوزیتی پیچیده شده |
مقدار حداقل تعداد سفارش | 500 قطعه / قطعه |
قیمت | flat strip material inch sizes Manufacturers,Factory Price |
جزئیات بسته بندی | بسته بندی بوشینگ حمل و نقل: کارتن در هر مورد چوبی یا پالت. |
زمان تحویل | 20 15 20 روز |
شرایط پرداخت | TT در پیشرفت |
قابلیت ارائه | 1000000 قطعه / قطعه در هر ماه بوشینگ ساده |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xمتری | استیل کم کربن + برنز متخلخل + نوار POM زرد | آبکاری | قلع یا مس |
---|---|---|---|
تایپ کنید | بوش بسته بندی شده ، واشر فشار | استفاده ویژه | صفحه فولادی با استحکام بالا |
امکانات | پوشیدن ، خشک ، مقاومت کم | سفارشی | طبق نقشه موجود است |
قیمت کارخانه بلبرینگ بوشینگ | tiffany@viiplus.com | تولید کننده بوش بلبرینگ خود روان کننده | https://www.viiplus.com/ |
Bush Bearings Manufacturers تامین کنندگان صادرکنندگان | plain bearings. بلبرینگ های ساده Long, maintenance-free service, manufactures bushi | ||
برجسته | دو نوار,نوارهای تحمل آستین ساده |
نوارهای بلبرینگ ساده ، قیمت کارخانه ، هم اکنون سفارش دهید
بلبرینگ ساده و عملکرد بالاl تولید کننده OEM و عمده فروشان.نوار و مواد.دیدار با انواع نصب شده.کیفیت عالی.خدمات عالیبرای عمده فروشان. ارائه خدمات با کیفیت بالا.
ما با ارائه خدمات مهندسی ، ساخت و ساخت سفارشی و ساخت آستین برنز با کارایی بالا و گرافیت متصل به آستین برنز و مواد نوارهای بلبرینگ خود روانکاری می کنید. در VIIPLUS در چین ، هدف ما این است که به بخش بوشینگ های مهندسی داخلی خود تبدیل شوید.
نوارهای کشویی استاندارد متریک اگر مشاغل شما در آسترهای کشویی پلیمری برای خود روانکاری و بهبود خواص سایش است ، واشرهای محوره و نوارهای بوش تولیدی که شما انتخاب می کنید ورقهای بوشهای ساده یاتاقان را انتخاب می کنید.لطفا ما را از وضعیت پروژه خود و نیازهای اندازه نوارها در استعلام مطلع کنید.ما به طور موثر راه حل های انتخاب محصول و نقل قول ها را برای شما فراهم خواهیم کرد.
بلبرینگ نورد نوعی بلبرینگ نورد است که از صفحه فولادی نورد سرد و با کیفیت بالا ، پودر برنز کروی متخلخل متخلخل در وسط ساخته شده و سپس بر روی سطح پودر برنز کروی متخلخل با پلی فرمالدئید اصلاح شده چرخانده شده و چرخانده می شود.
این نوع یاتاقان ها به دلیل آرایش نورد سطحی منظم و سوراخ های ذخیره روغن با زاویه مارپیچ ، لازم است در طول مونتاژ با گریس روان کننده پوشانده شود.مخصوصاً برای مواقعی که تشکیل روغن کاری مایع تحت بار زیاد و سرعت کم دشوار باشد مناسب است.سوراخ های ذخیره روغن روی سطح می تواند توزیع بهینه روغن را تضمین کند و نگهداری طولانی مدت ضروری نیست.
BUSHINGS VIIPLUS POMخواص فیزیکی و مکانیکی خوبی دارد ، همچنین دارای خواص شیمیایی است.این ماده از ماشینکاری مناسب در صورت لزوم استفاده می کند. بوش های با مقاومت کم با لایه سه پایه دارای پایه ای از فولاد کربن پایین هستند که بر روی آن یک لایه برنز متخلخل قرار می گیرد.پس از اتمام فرایند نورد ، استیل کوپلر (POM) به داخل این لایه برنز آغشته می شود.تورفتگی های روغن کاری به این لایه مهر می شوند.
پشتوانه برنز با PTFE بوشینگ رو انداخت ، POM بوش پوشانده شده از پلاستیک ، بوشینگ

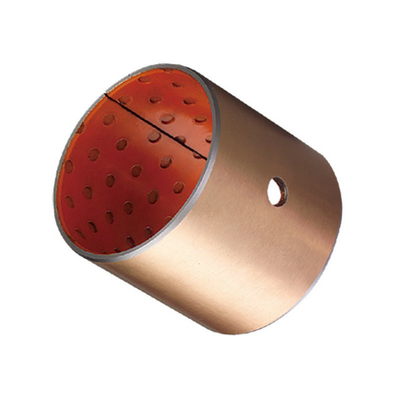

یاتاقانهای ساده کامپوزیت POM به صورت بوش ، واشر و نوار مستقیم موجود است
مزایای استفاده از یاطاقان ساده کامپوزیت VIIPLUS POM
عبارتند از:
• عملیات بدون تعمیر و نگهداری
• خواص اصطکاک بسیار خوبی دارد
• ظرفیت حمل بار بالا
• سرعت کشویی بالا
• ترخیص عملیاتی کوچک

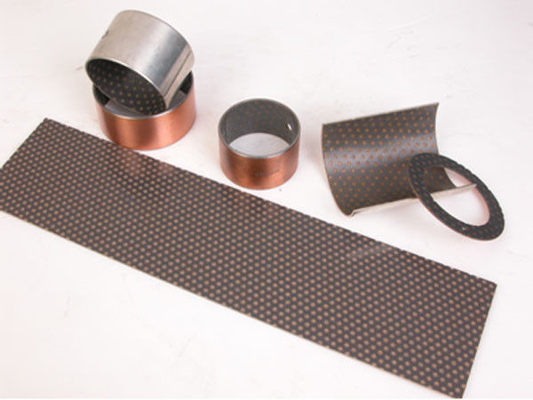

نوارها ، مسیرهای کشویی PAS ، نوارهای فلزی POM با روکش پلاستیک + پودر برنز + نوارهای POM (DX)
دامنه POM ما از یاطاقان های استیل بسته بندی شده برای برنامه های جنبش دوار و نوسان مناسب هستند.
یاتاقانهای ساده VIIPLUS در اندازه های متریک و imeprial به صورت استاندارد در دسترس هستند.
خدمات ماشینکاری داخلی ما قادر به ارائه اندازه های غیر استاندارد با توجه به نیازهای خاص مشتری است.
نمودار اندازه بوش DX
دی (میلی متر) | انجام (میلی متر) | ب (میلی متر) | یاتاقان | شافت | بزرگترین قطر (میلی متر) | حداقل قطر (میلی متر) | حداکثر ترخیص کالا (mm) | حداقل ترخیص (میلی متر) | |
0203DU | 2 | 3.5 | 3 | H6 | h6 | 2.048 | 2 | 0.054 | 0 |
0205DU | 2 | 3.5 | 5 | H6 | h6 | 2.048 | 2 | 0.054 | 0 |
0303DU | 3 | 4.5 | 3 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
0305DU | 3 | 4.5 | 5 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
0306DU | 3 | 4.5 | 6 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
0403DU | 4 | 5.5 | 3 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
0404DU | 4 | 5.5 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
0406DU | 4 | 5.5 | 6 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
0410DU | 4 | 5.5 | 10 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
0505DU | 5 | 7 | 5 | H7 | F7 | 5.055 | 4.99 | 0.077 | 0 |
0508DU | 5 | 7 | 8 | H7 | F7 | 5.055 | 4.99 | 0.077 | 0 |
0510DU | 5 | 7 | 10 | H7 | F7 | 5.055 | 4.99 | 0.077 | 0 |
0604DU | 6 | 8 | 4 | H7 | F7 | 6.055 | 5.99 | 0.077 | 0 |
0606DU | 6 | 8 | 6 | H7 | F7 | 6.055 | 5.99 | 0.077 | 0 |
0608DU | 6 | 8 | 8 | H7 | F7 | 6.055 | 5.99 | 0.077 | 0 |
0610DU | 6 | 8 | 10 | H7 | F7 | 6.055 | 5.99 | 0.077 | 0 |
0705DU | 7 | 9 | 5 | H7 | F7 | 7.055 | 6.99 | 0.083 | 0.003 |
0710DU | 7 | 9 | 10 | H7 | F7 | 7.055 | 6.99 | 0.083 | 0.003 |
0806DU | 8 | 10 | 6 | H7 | F7 | 8.055 | 7.99 | 0.083 | 0.003 |
0808DU | 8 | 10 | 8 | H7 | F7 | 8.055 | 7.99 | 0.083 | 0.003 |
0810DU | 8 | 10 | 10 | H7 | F7 | 8.055 | 7.99 | 0.083 | 0.003 |
0812DU | 8 | 10 | 12 | H7 | F7 | 8.055 | 7.99 | 0.083 | 0.003 |
1006DU | 10 | 12 | 6 | H7 | F7 | 10.058 | 9.99 | 0.086 | 0.003 |
1008DU | 10 | 12 | 8 | H7 | F7 | 10.058 | 9.99 | 0.086 | 0.003 |
1010DU | 10 | 12 | 10 | H7 | F7 | 10.058 | 9.99 | 0.086 | 0.003 |
1012DU | 10 | 12 | 12 | H7 | F7 | 10.058 | 9.99 | 0.086 | 0.003 |
1015DU | 10 | 12 | 15 | H7 | F7 | 10.058 | 9.99 | 0.086 | 0.003 |
1020DU | 10 | 12 | 20 | H7 | F7 | 10.058 | 9.99 | 0.086 | 0.003 |
1208DU | 12 | 14 | 8 | H7 | F7 | 12.058 | 11.99 | 0.092 | 0.006 |
1210DU | 12 | 14 | 10 | H7 | F7 | 12.058 | 11.99 | 0.092 | 0.006 |
1212DU | 12 | 14 | 12 | H7 | F7 | 12.058 | 11.99 | 0.092 | 0.006 |
1215DU | 12 | 14 | 15 | H7 | F7 | 12.058 | 11.99 | 0.092 | 0.006 |
1220DU | 12 | 14 | 20 | H7 | F7 | 12.058 | 11.99 | 0.092 | 0.006 |
1225DU | 12 | 14 | 25 | H7 | F7 | 12.058 | 11.99 | 0.092 | 0.006 |
1310DU | 13 | 15 | 10 | H7 | F7 | 13.058 | 12.99 | 0.092 | 0.006 |
1320DU | 13 | 15 | 20 | H7 | F7 | 13.058 | 12.99 | 0.092 | 0.006 |
1405DU | 14 | 16 | 5 | H7 | F7 | 14.058 | 13.99 | 0.092 | 0.006 |
1410DU | 14 | 16 | 10 | H7 | F7 | 14.058 | 13.99 | 0.092 | 0.006 |
1412DU | 14 | 16 | 12 | H7 | F7 | 14.058 | 13.99 | 0.092 | 0.006 |
1415DU | 14 | 16 | 15 | H7 | F7 | 14.058 | 13.99 | 0.092 | 0.006 |
1420DU | 14 | 16 | 20 | H7 | F7 | 14.058 | 13.99 | 0.092 | 0.006 |
1425DU | 14 | 16 | 25 | H7 | F7 | 14.058 | 13.99 | 0.092 | 0.006 |
1510DU | 15 | 17 | 10 | H7 | F7 | 15.058 | 14.99 | 0.092 | 0.006 |
1512DU | 15 | 17 | 12 | H7 | F7 | 15.058 | 14.99 | 0.092 | 0.006 |
1515DU | 15 | 17 | 15 | H7 | F7 | 15.058 | 14.99 | 0.092 | 0.006 |
1520DU | 15 | 17 | 20 | H7 | F7 | 15.058 | 14.99 | 0.092 | 0.006 |
1525DU | 15 | 17 | 25 | H7 | F7 | 15.058 | 14.99 | 0.092 | 0.006 |
1610DU | 16 | 18 | 10 | H7 | F7 | 16.058 | 15.99 | 0.092 | 0.006 |
1612DU | 16 | 18 | 12 | H7 | F7 | 16.058 | 15.99 | 0.092 | 0.006 |
1615DU | 16 | 18 | 15 | H7 | F7 | 16.058 | 15.99 | 0.092 | 0.006 |
1620DU | 16 | 18 | 20 | H7 | F7 | 16.058 | 15.99 | 0.092 | 0.006 |
1625DU | 16 | 18 | 25 | H7 | F7 | 16.058 | 15.99 | 0.092 | 0.006 |
1720DU | 17 | 19 | 20 | H7 | F7 | 17.061 | 16.99 | 0.095 | 0.006 |
1810DU | 18 | 20 | 10 | H7 | F7 | 18.061 | 17.99 | 0.095 | 0.006 |
1815DU | 18 | 20 | 15 | H7 | F7 | 18.061 | 17.99 | 0.095 | 0.006 |
1820DU | 18 | 20 | 20 | H7 | F7 | 18.061 | 17.99 | 0.095 | 0.006 |
1825DU | 18 | 20 | 25 | H7 | F7 | 18.061 | 17.99 | 0.095 | 0.006 |
2010DU | 20 | 23 | 10 | H7 | F7 | 20.071 | 19.99 | 12 0.112 | 0.01 |
2015DU | 20 | 23 | 15 | H7 | F7 | 20.071 | 19.99 | 12 0.112 | 0.01 |
2020DU | 20 | 23 | 20 | H7 | F7 | 20.071 | 19.99 | 12 0.112 | 0.01 |
2025DU | 20 | 23 | 25 | H7 | F7 | 20.071 | 19.99 | 12 0.112 | 0.01 |
2030DU | 20 | 23 | 30 | H7 | F7 | 20.071 | 19.99 | 12 0.112 | 0.01 |
2215DU | 22 | 25 | 15 | H7 | F7 | 22.071 | 21.99 | 12 0.112 | 0.01 |
2220DU | 22 | 25 | 20 | H7 | F7 | 22.071 | 21.99 | 12 0.112 | 0.01 |
2225DU | 22 | 25 | 25 | H7 | F7 | 22.071 | 21.99 | 12 0.112 | 0.01 |
2230DU | 22 | 25 | 30 | H7 | F7 | 22.071 | 21.99 | 12 0.112 | 0.01 |
2415DU | 24 | 27 | 15 | H7 | F7 | 24.071 | 23.99 | 12 0.112 | 0.01 |
2420DU | 24 | 27 | 20 | H7 | F7 | 24.071 | 23.99 | 12 0.112 | 0.01 |
2425DU | 24 | 27 | 25 | H7 | F7 | 24.071 | 23.99 | 12 0.112 | 0.01 |
2430DU | 24 | 27 | 30 | H7 | F7 | 24.071 | 23.99 | 12 0.112 | 0.01 |
2515DU | 25 | 28 | 15 | H7 | F7 | 25.071 | 24.99 | 12 0.112 | 0.01 |
2520DU | 25 | 28 | 20 | H7 | F7 | 25.071 | 24.99 | 12 0.112 | 0.01 |
2525DU | 25 | 28 | 25 | H7 | F7 | 25.071 | 24.99 | 12 0.112 | 0.01 |
2530DU | 25 | 28 | 30 | H7 | F7 | 25.071 | 24.99 | 12 0.112 | 0.01 |
2550DU | 25 | 28 | 50 | H7 | F7 | 25.071 | 24.99 | 12 0.112 | 0.01 |
2815DU | 28 | 32 | 15 | H7 | F7 | 28.085 | 27.99 | 0.126 | 0.01 |
2820DU | 28 | 32 | 20 | H7 | F7 | 28.085 | 27.99 | 0.126 | 0.01 |
2825DU | 28 | 32 | 25 | H7 | F7 | 28.085 | 27.99 | 0.126 | 0.01 |
2830DU | 28 | 32 | 30 | H7 | F7 | 28.085 | 27.99 | 0.126 | 0.01 |
3010DU | 30 | 34 | 10 | H7 | F7 | 30.085 | 29.99 | 0.126 | 0.01 |
3015DU | 30 | 34 | 15 | H7 | F7 | 30.085 | 29.99 | 0.126 | 0.01 |
3020DU | 30 | 34 | 20 | H7 | F7 | 30.085 | 29.99 | 0.126 | 0.01 |
3025DU | 30 | 34 | 25 | H7 | F7 | 30.085 | 29.99 | 0.126 | 0.01 |
3030DU | 30 | 34 | 30 | H7 | F7 | 30.085 | 29.99 | 0.126 | 0.01 |
3040DU | 30 | 34 | 40 | H7 | F7 | 30.085 | 29.99 | 0.126 | 0.01 |
3220DU | 32 | 36 | 20 | H7 | F7 | 32.085 | 31.99 | 35 0.135 | 0.015 |
3230DU | 32 | 36 | 30 | H7 | F7 | 32.085 | 31.99 | 35 0.135 | 0.015 |
3240DU | 32 | 36 | 40 | H7 | F7 | 32.085 | 31.99 | 35 0.135 | 0.015 |
3520DU | 35 | 39 | 20 | H7 | F7 | 35.085 | 34.99 | 35 0.135 | 0.015 |
3530DU | 35 | 39 | 30 | H7 | F7 | 35.085 | 34.99 | 35 0.135 | 0.015 |
3535DU | 35 | 39 | 35 | H7 | F7 | 35.085 | 34.99 | 35 0.135 | 0.015 |
3540DU | 35 | 39 | 40 | H7 | F7 | 35.085 | 34.99 | 35 0.135 | 0.015 |
3550DU | 35 | 39 | 50 | H7 | F7 | 35.085 | 34.99 | 35 0.135 | 0.015 |
3720DU | 37 | 41 | 20 | H7 | F7 | 37.085 | 36.99 | 35 0.135 | 0.015 |
4020DU | 40 | 44 | 20 | H7 | F7 | 40.085 | 39.99 | 35 0.135 | 0.015 |
4030DU | 40 | 44 | 30 | H7 | F7 | 40.085 | 39.99 | 35 0.135 | 0.015 |
4040DU | 40 | 44 | 40 | H7 | F7 | 40.085 | 39.99 | 35 0.135 | 0.015 |
4050DU | 40 | 44 | 50 | H7 | F7 | 40.085 | 39.99 | 35 0.135 | 0.015 |
4520DU | 45 | 50 | 20 | H7 | F7 | 45.105 | 44.99 | 0.155 | 0.015 |
4530DU | 45 | 50 | 30 | H7 | F7 | 45.105 | 44.99 | 0.155 | 0.015 |
4540DU | 45 | 50 | 40 | H7 | F7 | 45.105 | 44.99 | 0.155 | 0.015 |
4545DU | 45 | 50 | 45 | H7 | F7 | 45.105 | 44.99 | 0.155 | 0.015 |
4550DU | 45 | 50 | 50 | H7 | F7 | 45.105 | 44.99 | 0.155 | 0.015 |
5020DU | 50 | 55 | 20 | H7 | F7 | 50.11 | 49.99 | 0.16 | 0.015 |
5030DU | 50 | 55 | 30 | H7 | F7 | 50.11 | 49.99 | 0.16 | 0.015 |
5040DU | 50 | 55 | 40 | H7 | F7 | 50.11 | 49.99 | 0.16 | 0.015 |
5050DU | 50 | 55 | 50 | H7 | F7 | 50.11 | 49.99 | 0.16 | 0.015 |
5060DU | 50 | 55 | 60 | H7 | F7 | 50.11 | 49.99 | 0.16 | 0.015 |
5520DU | 55 | 60 | 20 | H7 | F7 | 55.11 | 54.99 | 0.17 | ۰ 2 ۰۲ |
5525DU | 55 | 60 | 25 | H7 | F7 | 55.11 | 54.99 | 0.17 | ۰ 2 ۰۲ |
5530DU | 55 | 60 | 30 | H7 | F7 | 55.11 | 54.99 | 0.17 | ۰ 2 ۰۲ |
5540DU | 55 | 60 | 40 | H7 | F7 | 55.11 | 54.99 | 0.17 | ۰ 2 ۰۲ |
5550DU | 55 | 60 | 50 | H7 | F7 | 55.11 | 54.99 | 0.17 | ۰ 2 ۰۲ |
5555DU | 55 | 60 | 55 | H7 | F7 | 55.11 | 54.99 | 0.17 | ۰ 2 ۰۲ |
5560DU | 55 | 60 | 60 | H7 | F7 | 55.11 | 54.99 | 0.17 | ۰ 2 ۰۲ |
6020DU | 60 | 65 | 20 | H7 | F7 | 60.11 | 59.99 | 0.17 | ۰ 2 ۰۲ |
6030DU | 60 | 65 | 30 | H7 | F7 | 60.11 | 59.99 | 0.17 | ۰ 2 ۰۲ |
6040DU | 60 | 65 | 40 | H7 | F7 | 60.11 | 59.99 | 0.17 | ۰ 2 ۰۲ |
6050DU | 60 | 65 | 50 | H7 | F7 | 60.11 | 59.99 | 0.17 | ۰ 2 ۰۲ |
6060DU | 60 | 65 | 60 | H7 | F7 | 60.11 | 59.99 | 0.17 | ۰ 2 ۰۲ |
6070DU | 60 | 65 | 70 | H7 | F7 | 60.11 | 59.99 | 0.17 | ۰ 2 ۰۲ |
6530DU | 65 | 70 | 30 | H7 | F7 | 65.11 | 64.99 | 0.17 | ۰ 2 ۰۲ |
6550DU | 65 | 70 | 50 | H7 | F7 | 65.11 | 64.99 | 0.17 | ۰ 2 ۰۲ |
6570DU | 65 | 70 | 70 | H7 | F7 | 65.11 | 64.99 | 0.17 | ۰ 2 ۰۲ |
7040DU | 70 | 75 | 40 | H7 | F7 | 70.11 | 69.99 | 0.17 | ۰ 2 ۰۲ |
7050DU | 70 | 75 | 50 | H7 | F7 | 70.11 | 69.99 | 0.17 | ۰ 2 ۰۲ |
7070DU | 70 | 75 | 70 | H7 | F7 | 70.11 | 69.99 | 0.17 | ۰ 2 ۰۲ |
7560DU | 75 | 80 | 60 | H7 | F7 | 75.11 | 74.99 | 0.17 | ۰ 2 ۰۲ |
7580DU | 75 | 80 | 80 | H7 | F7 | 75.11 | 74.99 | 0.17 | ۰ 2 ۰۲ |
8040DU | 80 | 85 | 40 | H7 | h8 | 80.155 | 80.02 | 0.201 | ۰ 2 ۰۲ |
8060DU | 80 | 85 | 60 | H7 | h8 | 80.155 | 80.02 | 0.201 | ۰ 2 ۰۲ |
8080DU | 80 | 85 | 80 | H7 | h8 | 80.155 | 80.02 | 0.201 | ۰ 2 ۰۲ |
80100DU | 80 | 85 | 100 | H7 | h8 | 80.155 | 80.02 | 0.201 | ۰ 2 ۰۲ |
8530DU | 85 | 90 | 30 | H7 | h8 | 85.155 | 85.02 | 0.209 | ۰ 2 ۰۲ |
8560DU | 85 | 90 | 60 | H7 | h8 | 85.155 | 85.02 | 0.209 | ۰ 2 ۰۲ |
85100DU | 85 | 90 | 100 | H7 | h8 | 85.155 | 85.02 | 0.209 | ۰ 2 ۰۲ |
9060DU | 90 | 95 | 60 | H7 | h8 | 90.155 | 90.02 | 0.209 | ۰ 2 ۰۲ |
90100DU | 90 | 95 | 100 | H7 | h8 | 90.155 | 90.02 | 0.209 | ۰ 2 ۰۲ |
9560DU | 95 | 100 | 60 | H7 | h8 | 95.155 | 95.02 | 0.209 | ۰ 2 ۰۲ |
95100DU | 95 | 100 | 100 | H7 | h8 | 95.155 | 95.02 | 0.209 | ۰ 2 ۰۲ |
10050DU | 100 | 105 | 50 | H7 | h8 | 100.155 | 100.02 | 0.209 | ۰ 2 ۰۲ |
10060DU | 100 | 105 | 60 | H7 | h8 | 100.155 | 100.02 | 0.209 | ۰ 2 ۰۲ |
100115DU | 100 | 105 | 115 | H7 | h8 | 100.155 | 100.02 | 0.209 | ۰ 2 ۰۲ |
10560DU | 105 | 110 | 60 | H7 | h8 | 105.155 | 105.02 | 0.209 | ۰ 2 ۰۲ |
105115DU | 105 | 110 | 115 | H7 | h8 | 105.155 | 105.02 | 0.209 | ۰ 2 ۰۲ |
11060DU | 110 | 115 | 60 | H7 | h8 | 110.155 | 110.02 | 0.209 | ۰ 2 ۰۲ |
110115DU | 110 | 115 | 115 | H7 | h8 | 110.155 | 110.02 | 0.209 | ۰ 2 ۰۲ |
11550DU | 115 | 120 | 50 | H7 | h8 | 115.155 | 115.02 | 0.209 | ۰ 2 ۰۲ |
11570DU | 115 | 120 | 70 | H7 | h8 | 115.155 | 115.02 | 0.209 | ۰ 2 ۰۲ |
12050DU | 120 | 125 | 50 | H7 | h8 | 120.21 | 120.07 | 0.264 | 0.07 |
12060DU | 120 | 125 | 60 | H7 | h8 | 120.21 | 120.07 | 0.264 | 0.07 |
120100DU | 120 | 125 | 100 | H7 | h8 | 120.21 | 120.07 | 0.264 | 0.07 |
125100DU | 125 | 130 | 100 | H7 | h8 | 125.21 | 125.07 | 0.273 | 0.07 |
13060DU | 130 | 135 | 60 | H7 | h8 | 130.21 | 130.07 | 0.273 | 0.07 |
130100DU | 130 | 135 | 100 | H7 | h8 | 130.21 | 130.07 | 0.273 | 0.07 |
13560DU | 135 | 140 | 60 | H7 | h8 | 135.21 | 135.07 | 0.273 | 0.07 |
13580DU | 135 | 140 | 80 | H7 | h8 | 135.21 | 135.07 | 0.273 | 0.07 |
14060DU | 140 | 145 | 60 | H7 | h8 | 140.21 | 140.07 | 0.273 | 0.07 |
140100DU | 140 | 145 | 100 | H7 | h8 | 140.21 | 140.07 | 0.273 | 0.07 |
15060DU | 150 | 155 | 60 | H7 | h8 | 150.21 | 150.07 | 0.273 | 0.07 |
15080DU | 150 | 155 | 80 | H7 | h8 | 150.21 | 150.07 | 0.273 | 0.07 |
150100DU | 150 | 155 | 100 | H7 | h8 | 150.21 | 150.07 | 0.273 | 0.07 |
16080DU | 160 | 165 | 80 | H7 | h8 | 160.21 | 160.07 | 0.273 | 0.07 |
160100DU | 160 | 165 | 100 | H7 | h8 | 160.21 | 160.07 | 0.273 | 0.07 |
180100DU | 180 | 185 | 100 | H7 | h8 | 180.216 | 180.07 | 0.279 | 0.07 |
200100DU | 200 | 205 | 100 | H7 | h8 | 200.216 | 200.07 | 0.288 | 0.07 |
210100DU | 210 | 215 | 100 | H7 | h8 | 210.216 | 210.07 | 0.288 | 0.07 |
220100DU | 220 | 225 | 100 | H7 | h8 | 220.216 | 220.07 | 0.288 | 0.07 |
250100DU | 250 | 255 | 100 | H7 | h8 | 250.222 | 250.07 | 0.294 | 0.07 |
300100DU | 300 | 305 | 100 | H7 | h8 | 300.222 | 300.07 | 0.303 | 0.07 |
مشخصات
VIIPLUSدامنه یاتاقانهای روکش شده POM بسته بندی شده برای کاربردهای حرکت دوار و نوسان مناسب هستند.آنها از فواصل طولانی مدت روغن کاری مجدد ، عدم جذب آب ، رفتارهای میرایی برجسته بهره مند می شوند و از میزان بارگیری در لبه ها نیز کمبود برخوردار هستند.
نوارهای PAS به عنوان یک بخش یکنواخت در دسترس هستند.از این بخش مواد می توان برای ساخت عناصر کشویی در اشکال مختلف استفاده کرد.
فلز - بلبرینگ کامپوزیت پلیمر با مواد POM
دامنه VIIPLUS برای صنایع اتومبیل سازی ، ماشین سازی و صنایع کشاورزی ایده آل و در واقع هر نوع کاربردی است که در آن روغنکاری به طور مداوم تهیه نشود.
اطلاعات مربوط به مطالب
-
راه حل های استاندارد کم نگهداری
تولید یاتاقان ساده
طرح های استاندارد عبارتند از:
-
بوشهای استوانه ای
-
واشرها
-
نوارها
اگر از این بخش ها برای ایجاد مسیرهای کشویی استفاده شود ، آنها عملکردهای اصلی زیر را دارند:
-
جذب و انتقال نیروهایی که به صورت عمودی به سطح در حال اجرا عمل می کنند
-
ثابت کردن اجزای متحرک به یکدیگر
-
اطمینان از دقت راهنمایی برای حرکات محوری در کل طول عمر
نوارها در دو گروه ماده موجود است:
-
گروه مواد P1 برای کاربردهای خشک و بدون تعمیر و نگهداری
-
گروه مواد P2 برای کاربردهای کم روغن و کم کاری
برای استفاده از مزایای هر گروه و تصمیم گیری در مورد اینکه کدام گروه مواد برای استفاده مناسب مناسب است ، لطفاً به اطلاعات ارائه شده در بخش بوش های استوانه ای ، آسترهای فلنج و واشرهای رانش مراجعه کنید.
فلنج VSB-20 بوش PAF
-
بوش های حاشیه ای روغنکاری شده برای کاربردهای روغنکاری یا روغن کاری شده روغن کاری شده
-
قطعات استاندارد شامل لایه های چربی در لایه کشویی هستند.لایه کشویی ساده بنا به درخواست موجود است
-
عملکرد مطلوب در زیر بارهای نسبتاً زیاد و سرعت کم
-
مناسب برای حرکات خطی ، نوسانی و چرخشی
-
طیف گسترده ای از قطعات موجود از سهام
مناسب برای چرخش و حرکت نوسان کننده ، نیاز به نگهداری کمتر به دلیل فواصل طولانی مدت روغن کاری مجدد ، سایش کم ، حساسیت کمتر به بارگیری لبه ، عدم جذب آب و در نتیجه عدم تورم ، رفتارهای میرایی خوب ، مقاومت خوب در برابر بارهای شوک.
ساختار
یاتاقان با روکش POM بسته بندی شده ما حتی در مقادیر کمی روان کننده از مقاومت در برابر سایش و اصطکاک کم برخوردار هستند
سطح دارای الگویی از تورفتگی های مدور است که باید در مونتاژ پر از گریس شود
فولاد کم کربن ظرفیت حمل بار فوق العاده ای بالا و دیسپرسیون گرمای عالی را می بخشد
1. ضخامت POM 0.50 ~ 0.30 میلی متر.مقاومت در برابر سایش بالا و اصطکاک کم حتی با داشتن حجم روان کننده تنها در دقیقه ارائه می شود ، این سطح یاتاقان دارای الگویی از تورهای دایره ای است که باید در مونتاژ یاتاقان پر از گریس شود.
2. ضخامت پودر برنز سینتر شده 0.20-0.35mm.ترکیب ویژه ای از پودر مس به طور حرارتی به پشت فولاد آغشته می شود.این لایه تماس به عنوان لنگر لایه PTFE عمل می کند و ساخت حرارتی را به دور از سطح یاتاقان انجام می دهد.
3. فولاد کم کربن. با قرار دادن پایه های بوش ، استیل پشتی باعث ایجاد پایداری استثنایی ، بارگیری و اتلاف حرارت
ساختار و ترکیب
-
مواد بوشینگ کامپوزیت فلزی-پلیمر
-
عقب استیل + متخلخل متخلخل پمپ + POM با تورفتگی روغن کاری
POM لایه کشویی |
عملکرد عملیاتی |
|
خشک |
فقیر |
روغن کاری شده |
خوب |
گریس روغن کاری کنید |
خیلی خوب |
آب روغن کاری می شود |
فقیر |
مایع فرآیند روغن کاری می شود |
فقیر |
خواص دور
عمومی |
|
واحد |
مقدار |
---|---|---|---|
حداکثر بار |
استاتیک |
N / mm2 |
250 |
دمای کارکرد |
حداقل |
درجه سانتیگراد |
- 40 |
GREASE LUBRICATED |
|
|
|
حداکثر سرعت کشویی |
|
اماس |
2.0 |
ضریب اصطکاک |
|
|
0.05 - 0.20 |
حداکثربار |
استاتیک |
250N / mm2 |
پویا |
140N / mm2 |
|
|
نوسان نوسان |
60N / mm2 |
حداکثرسرعت |
خشک |
2 متر بر ثانیه |
روغن کاری |
> 2 متر در ثانیه |
|
حداکثرPV (خشک) |
زمان کوتاه |
3.6N / mm2 * · m / s |
مداوم |
1.8N / mm2 * · m / s |
|
دما |
-195 ~ + 280 |
|
ضریب اصطکاک خشک |
0.20 0.0 0.03 |
|
روغن کاری |
> 2 متر در ثانیه |
|
هدایت حرارتی |
42W (m · k) -1 |
|
ضریب انبساط حرارتی |
11 * 10-6k-1 |
خواص دور
فرم های تحمل در ابعاد استاندارد موجود است
· بوشهای استوانه ای
واشرها
صفحات کشویی
یاتاقان های متریک و بوش های امپریالیستی ساخته شده برای سفارش: فرم های بوشینگ استاندارد در ابعاد ویژه ، نیمه بوش ، اشکال مخصوص بدست آمده از طریق تمبر ، یاتاقان هایی با محل های اتصال ، سوراخ های روان کننده و شیارهای ماشینکاری شده ، طرح های بوشینگ سفارشی
برنامه های کاربردی نمونه
-
تجهیزات کشاورزی
-
ماشین آلات ساختمانی
-
تجهیزات انتقال مواد
-
لوازم خانگی و کالاهای مصرفی
-
لولا شاسی عقب
-
اتصالات مفصل
-
دوک نخ های مته
-
جعبه دنده و کلاچ
-
دستگاه های سنگ زنی و فرز
