| نام تجاری: | VIIPLUS |
| شماره مدل: | آستین BiMetal Bushings JF720 |
| مقدار تولیدی: | قابل مذاکره است |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | TT در پیشرفت ، Western Union |
| توانایی عرضه: | ریخته گری بوش دو فلزی ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشینگ خود روان |
برای محاسبه پارامترهای یک بش دو فلزی (همچنین به عنوان یک پرت دو فلزی شناخته می شود) ، شما باید ابعاد و مشخصات کلیدی زیر را در نظر بگیرید:
قطر داخلی (ID): این قطر میله ای است که در داخل بوته می چرخد.
قطر بیرونی (OD): این قطر سوراخ خانه است که بش نصب می شود.
حفره خانه: قطر سوراخ در خانه که بش فشار داده یا نصب می شود.
قطر شاخه: قطر شاخه ای که در داخل بوته قرار می گیرد.
ضخامت فلنج: اگر بوته فلنج داشته باشد، این ضخامت فلنج است.
مراحل محاسبه پارامترهای بوش دو فلزی:
قطر شیفت (ID) تعیین شود:
قطر گره ای که در داخل بوته می چرخد را اندازه گیری کنید.
این قطر داخلی بوته خواهد بود.
تعیین کشش مسکن (OD):
قطر حفره ای که در آن بوته نصب می شود را اندازه گیری کنید.
این قطر بیرونی بوته خواهد بود.
ضخامت دیوار را محاسبه کنید:
ضخامت دیواره بوته را می توان به صورت زیر محاسبه کرد:
ضخامت دیوار
=
OD
−
شناسه
2
ضخامت دیوار=
2
OD-ID
ضخامت فلنج:
اگر بوته دارای فلنج باشد، ضخامت فلنج را اندازه گیری کنید. این معمولاً توسط برنامه یا الزامات طراحی مشخص می شود.
مشخصات مواد:
بوته های دو فلزی به طور معمول از دو لایه ساخته شده اند: یک پشتیبان فولادی و یک ماده حامل (به عنوان مثال برنز یا سایر آلیاژ ها).
تحمل:
در نظر گرفتن تحمل برای ID، OD و دیگر ابعاد بر اساس الزامات برنامه (به عنوان مثال، مناسب فشار، مناسب کششی).
تبدیل واحد (امپریال به متریک یا برعکس):
در صورت لزوم، ابعاد را بین واحد های امپریالیستی (اینچ) و متریک (میلی متر) تبدیل کنید.
1
اینچ
=
25.4
mm
1 اینچ = 25.4 میلی متر
مثال محاسبه:
قطر گره (ID): 1.5 اینچ
سوراخ خانه (OD): 2 اینچ
ضخامت فلنج: 0.25 اینچ
ضخامت دیوار:
ضخامت دیوار
=
2
−
1.5
2
=
0.25
اینچ
ضخامت دیوار=
2
۲-۱5
=0.25 اینچ
ضخامت فلنج: 0.25 اینچ (به عنوان داده شده)
ماده: بوته برنزی با حمایت فولادی
تحمل: ±0.001 اینچ برای ID و OD
تبدیل به متریک:
قطر میله (ID): 1.5 اینچ × 25.4 = 38.1 میلی متر
سوراخ خانه (OD): 2 اینچ × 25.4 = 50.8 میلی متر
ضخامت فلنج: 0.25 اینچ × 25.4 = 6.35 میلی متر
خلاصه:
قطر داخلی (ID): 1.5 اینچ (38.1 میلی متر)
قطر بیرونی (OD): 2 اینچ (50.8 میلی متر)
ضخامت دیوار: 0.25 اینچ (6.35 میلی متر)
ضخامت فلنج: 0.25 اینچ (6.35 میلی متر)
این یک راهنمای اساسی برای محاسبه پارامترهای بوته دو فلزی است. همیشه به الزامات طراحی خاص و دستورالعمل های سازنده برای محاسبه دقیق و انتخاب مواد مراجعه کنید.
آخرین کد HS چین و تعرفه برای بشینگ های دو فلزی و لوله های خودکشی - تعرفه و تعرفه، مقررات و محدودیت ها، ماشین حساب هزینه های فرود، داده های گمرک برای بشینگ های دو فلزی در چین.امروز نقل قول سفارشی خود را دریافت کنید

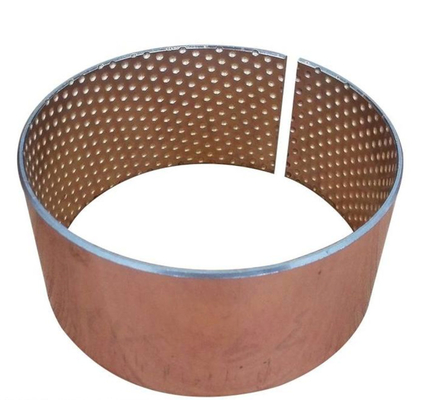

اسکناس های دو فلزی، اسکناس های بدون سرب، شکاف ها، روغن:اسکناس های لغزنده سفارشی JF720
منبع مورد اعتماد خود روغن کننده برای مواد صنعتی و محصولات ایمنی برای کمک به حفظ کسب و کار شما در حال اجرا است.ظرفیت حامل بالا و مقاومت بسیار عالی در برابر فرسایش.دستکاری جدید دو فلزی
در شرایط سخت کار.
استفاده از ماشین حساب فقط برای برآوردها است. دقت ارائه نمی شود و تضمین نمی شود. نتایج واقعی ممکن است متفاوت باشد.
مواد متریک امپریالیسم: ID Max: ID Min: (in) OD Max: OD Min: (in) Housing B ضخامت فلنج:
از فولادCuPb24Sn4
پوشش، با مقاومت خوب در برابر خستگی
و عملکرد کششی.
استفاده شده برای اتصال کاملاً روان کننده
لوله یا بش های اصلی در موتورها و
ظرفيت بارگيري 5500 psi سرعت تا 1800
fpm. سختی: HB45-70, دمای: -40 تا +400
از اصطکاک: 0.06-0.16
️ بدون سرب
️ماشین سازی
️آزادی طراحی ️ قابل تنظیم برای پاسخگویی به نیازهای خاص
نیاز به شکاف و شکلی
قادر به تحمل بارهای خاص بالا و
دمای بالا
مقاومت در برابر خستگی در شرایط پویا و
شرایط بار ضربه
مناسب برای روغن و روغن روان کننده
مناسب برای کار هیدرودینامیک
مقاومت بسیار عالی در برابر فرسایش
عملکرد برتر در حرکت نوسان
اجازه ساخت دیوار نازک
مجموعه ی لاغری ها
√ درهم در سطح حامل فراهم می کند
یک مخزن برای چربی و بنابراین اجازه می دهد
فواصل طولانی تر روغن کردن مجدد
| داده های فنی | |||||||
| داده ها | دو فلزی (BIMETAL BUSHING) | ||||||
| SAE-797 | SAE-799 | DIN17670 | BS PB1 | CuSn6 ((2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| مواد | فولاد+ | فولاد+ | فولاد+ | فولاد+ | فولاد+ | فولاد+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| سختی لایه آلیاژ HB | 80 تا 120 | 45 تا 70 | ۷۰ تا ۱۰۰ | ۷۰ تا ۱۰۰ | ۷۰ تا ۱۰۰ | 30 تا 40 | |
| حداکثر بار پویا P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
| حداکثر سرعت V m/s | روان کننده ی چربی | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| حداکثر حد PV N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| ضریب اصطکاک u | 0.05 تا 010 | 0.05 تا 015 | 0.05 تا 015 | 0.05 تا 015 | 0.05 تا 015 | - | |
| حداکثر سرعت V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| حداکثر حد PV N/mm2·m/s | روان کننده روغن | 10 | 10 | 10 | 10 | 10 | 8 |
| ضریب اصطکاک u | 0.04 تا 012 | 0.04 تا 012 | 0.04 تا 012 | 0.04 تا 012 | 0.04 تا 012 | 0.05 تا 002 | |
| حداکثر دمای کار °C | روان کننده ی چربی | 150 | 150 | 150 | 150 | 150 | 150 |
| روان کننده روغن | 250 | 250 | 250 | 250 | 250 | 250 | |
| رسانایی حرارتی W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| ضریب گسترش خطی | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
| محور رو با هم تطابق بده | سختی HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| خشکی Ra | 0.32 تا 0.63 | 0.32 تا 0.63 | 0.16 ~ 063 | 0.32 تا 0.63 | 0.16 ~ 063 | 0.16 ~ 06 | |
صنعت
ماشین آلات انتقال King pin bushes لوله های فلز ترمز کامیون
ماشین آلات کشاورزی
✅ ماشین های زمین کش
ماشین آلات نساجی
تجهیزات پنوماتیک
️ ماشینکاری
و تجهیزات بلند کردن
️ سیلندر های هیدرولیک
تجهیزات غیر بزرگراه
دو فلزی، بدون سرب، خروجی، روغن، با همکاری با شما در اوایل فرآیند طراحی،
تیم مهندسی چین است که قادر به بررسی تجمعات خود را و مطمئن شوید که هر دو حامل
و اجزای اطراف برای عملکرد و هزینه بهینه شده است.
مشخصات مشابه یا معادل اندازه های بوته سازی ساخته شده بر اساس سفارش
d = شناسه ی لابراتوار/شاشنده ی فشار
D = OD ماشین لباسشویی
L = طول بیئرینگ/پد اسلاید
W = عرض پد اسلایدی
S = محور اوراق بردار/مدل اسلایدی
ابعاد در اینچ (میلی متر)
