| نام تجاری: | VIIPLUS |
| شماره مدل: | بشقاب اسلاید اسلاید بدون ورق ، تولید کنندگان صفحه گرافیتی بپوشید |
| مقدار تولیدی: | قابل مذاکره است |
| قیمت: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | محموله های گرافیت فلزی، چین، تولید کنندگان، تامین کنندگان، کارخانه، عمده فروشی، محموله های ژورنال فل |
صفحه برنز 500 SWP Wear با گرافیت تعبیه شده به نوعی از صفحه آلیاژ برنج اشاره دارد که با گرافیت تعبیه شده در ماتریس برنز برای بهبود مقاومت در برابر سایش تقویت شده است. Brass 500 SWP یک ترکیب آلیاژ برنج خاص است که دارای خواص مکانیکی عالی و مقاومت در برابر خوردگی است و آن را برای کاربردهایی که به مقاومت در برابر سایش و دوام بالا نیاز دارند، مناسب می کند.
گنجاندن گرافیت در صفحه برنز چندین مزیت از جمله افزایش روانکاری و کاهش اصطکاک را فراهم می کند که به نوبه خود مقاومت سایش مواد را افزایش می دهد. این امر آن را برای کاربردهایی که اجزا در معرض حرکات مکرر لغزشی یا چرخشی هستند و به عمر طولانی نیاز دارند، مناسب می کند.
صفحه برنز 500 SWP Wear با گرافیت تعبیه شده را می توان در صنایع مختلفی مانند معدن، ساخت و ساز و ماشین آلات سنگین استفاده کرد، جایی که اجزای تجهیزات در معرض محیط های خشن قرار دارند و برای حفظ یکپارچگی و عملکرد خود به مواد قوی نیاز دارند. ترکیب مقاومت در برابر خوردگی برنج و خواص مقاوم در برابر سایش گرافیت منجر به ایجاد ماده ای می شود که برای چنین کاربردهایی بسیار بادوام و قابل اعتماد است.
صفحه راهنما، خود روان کننده قیمت و زمان تحویل در صورت درخواست.

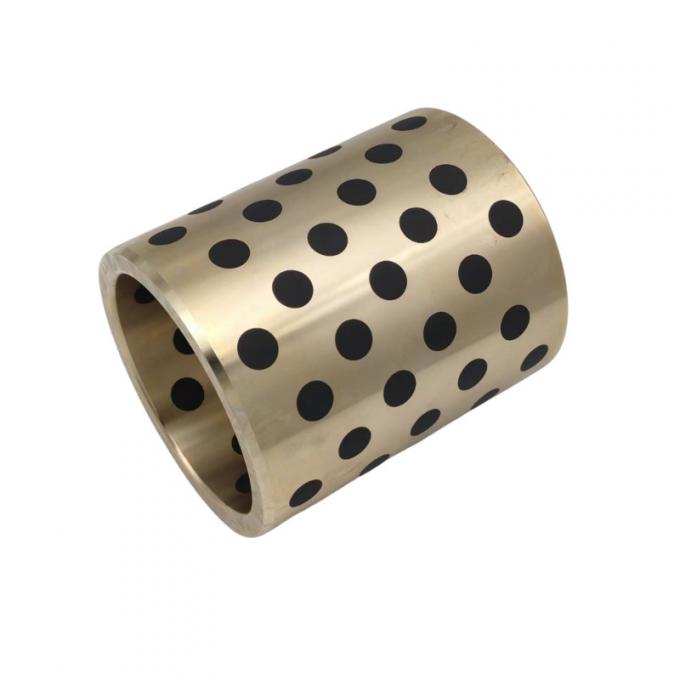

بوش برنزیاتاقان لغزشینوعی از محصولات استاندارد شرکت ما است. این نوع یاتاقان خود روان کننده نیز یاتاقان بدون روغن، یاتاقان برنجی، بوش مسی، بوش یاتاقان لغزشی جامد، بوش برنز، یاتاقان برنز، یاتاقان بوش برنز با گرافیت، بوش های راهنما و بوش یاتاقان پر شده با گرافیت نامیده می شود.

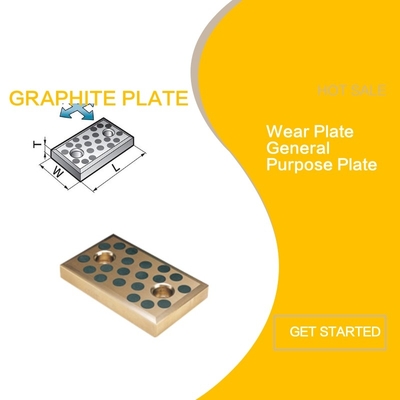

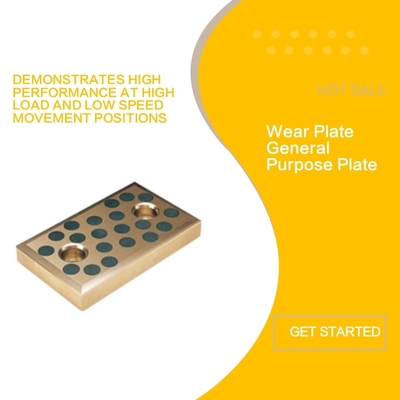

صفحه برنز 500 SWP Wear با گرافیت تعبیه شده
| شماره. | DIN | شماره مواد | نام | استاندارد ASTM | نسبی | چگالی (g/cm³) | 0.2٪ کرنش (MPa) | مقاومت کششی (MPa) | کرنش (%) | مدول E (MPa) | سختی (HB) | کاربردها |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | به طور گسترده در مهندسی خودرو، هوافضا و دریایی برای اجزایی که به استحکام خوب و مقاومت در برابر خوردگی نیاز دارند، استفاده می شود. در سطح بین المللی به دلیل تطبیق پذیری و عملکرد شناخته شده است. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده است | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | معمولاً در ساخت یاتاقان ها، بوش ها و اجزایی که به ظرفیت بار بالا و مقاومت در برابر سایش نیاز دارند، به ویژه در کاربردهای دریایی و صنعتی استفاده می شود. |
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده است | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | در صنایع دریایی، هوافضا و ماشین آلات سنگین برای ساخت یاتاقان ها و اجزایی که به استحکام و دوام بالا نیاز دارند، استفاده می شود. به دلیل بارهای شدید و محیط های خورنده بالا شناخته شده است. |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | در یاتاقان های سنگین، اجزای هیدرولیک و سخت افزار دریایی استفاده می شود. برای بارهای زیاد و مقاومت در برابر حمله خورنده طراحی شده است. |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده است | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | معمولاً در ساخت یاتاقان ها، چرخ دنده ها و اجزایی که به مقاومت در برابر سایش بالا نیاز دارند، استفاده می شود. به دلیل ماشین کاری خوب و مقاومت در برابر خوردگی، به ویژه در محیط های آب دریا شناخته شده است. کلیه حقوق محتوای ذکر شده توسط https://www.viiplus.com محفوظ است. |
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده است | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده است | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| توجه: کدهای فرم تحویل: .01 = ریخته گری ماسه ای، .02 = ریخته گری ثقلی، .03 = ریخته گری گریز از مرکز، .04 = ریخته گری پیوسته. | ||||||||||||
| شماره استاندارد | W | L | a | b | طرح |
| SWP Wear Plate -18*50 | 18 | 50 | - | 20 | A |
| SWP Wear Plate -18*75 | 75 | 45 | |||
| SWP Wear Plate -18*100 | 100 | 70 | |||
| SWP Wear Plate -18*150 | 150 | 60 | B | ||
| SWP Wear Plate-28*50 | 28 | 50 | - | 20 | A |
| SWP Wear Plate -28*75 | 75 | 45 | |||
| SWP Wear Plate -28*100 | 100 | 70 | |||
| SWP Wear Plate -28*150 | 150 | 60 | B | ||
| SWP Wear Plate-38*50 | 38 | 50 | - | 20 | A |
| SWP Wear Plate -38*75 | 75 | 45 | |||
| SWP Wear Plate-38*100 | 100 | 70 | |||
| SWP Wear Plate -38*150 | 150 | 60 | B | ||
| SWP Wear Plate -48*75 | 48 | 75 | - | 45 | A |
| SWP Wear Plate -48*100 | 100 | 70 | |||
| SWP Wear Plate -48*125 | 125 | 95 | |||
| SWP Wear Plate -48*150 | 150 | 60 | B | ||
| SWP Wear Plate -75*75 | 75 | 75 | 45 | 45 | C |
| SWP Wear Plate -75*100 | 100 | 70 | |||
| SWP Wear Plate-75*125 | 125 | 95 | |||
| SWP Wear Plate -75*150 | 150 | 60 | D | ||
| SWP Wear Plate -100*100 | 100 | 100 | 70 | 70 | C |
| SWP Wear Plate -100*125 | 125 | 95 | |||
| SWP Wear Plate -100*150 | 150 | 60 | D |
| سرعت لغزش v: | 30 متر بر دقیقه |
| مواد پایه: | برنج مخصوص (SO#50SP2) |
| خود روان کننده: | بله |
| روان کننده: | گرافیت |
| فشار سطح P: | 100 N/mm² |
| مقدار P*v: | 200 N/mm² x m/min |
| دمای کارکرد: | -50°C / +200°C (حداکثر 300°C) |
| ضریب اصطکاک: | 0,07 |
صفحات لغزشی بدون روغن با پایه برنجی با استحکام بالا / روان کننده جامد تعبیه شده واشر SWP صفحه سایش بدون روغن صفحه گرافیت | صفحات لغزشی - استاندارد NAAMS و تامین کنندگان
صفحه سایش صفحه چند منظوره #500SP (سری SWP) توسط VIIPLUS ساخته شده برای سفارش از چین (SWP-100200) | کاتالوگ های صفحه مشابه MISUMIBRONZE SLIDING PLATE PLUGGED GRAPHITE.pdfفروشگاه آنلاین - انتخاب، پیکربندی، سفارش.

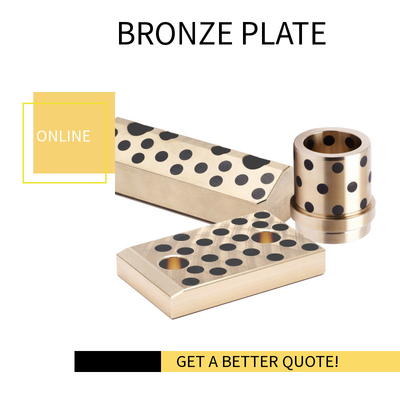

صفحه سایش برنز
بوش برنز #500 SWP صفحه سایش بدون روغن با مواد پلاگین گرافیت برنزCuZn25Al5Mn4Fe3 + Graphiteplugs.ویژگی ها. یاتاقان های سری بوش برنز 500 شاملفلزات مبتنی بر آلیاژ مس با کیفیت بالابا پلاگین های روان کننده جامد مهندسی شده.
بوش برنز #500 SWP صفحه سایش بدون روغن با پلاگین های گرافیت
شرح: بوش برنز برنج با کشش بالا با پلاگین های گرافیت.
عملکرد و ضخامت: سایش / سایش لغزشی
مواد: فلز، برنز CuZn25Al5Mn4Fe3 + پلاگین های گرافیت
یاتاقان های سری بوش برنز 500 شاملفلزات مبتنی بر آلیاژ مس با کیفیت بالا با پلاگین های روان کننده جامد مهندسی شده. این یاتاقان ها برای پاسخگویی به طیف گسترده ای از الزامات کاربردی که توسط تجهیزات امروزی مورد نیاز است، طراحی شده اند. تلرانس های دقیق با استفاده از موقعیت استراتژیک پلاگین و ترکیبات پلاگین، تحویل عملکرد و سرویس بدون روغن کاری را تضمین می کند. این سبک یاتاقان در اندازه های استاندارد اینچ، متریک و اندازه های سفارشی موجود است. یاتاقان های سری 500 محدودیت های دمایی شدید و عملکرد ظرفیت بار بالا را ارائه می دهند. موجود در یاتاقان های سبک ژورنال و صفحه سایش تخت.
مشخصات و ابعاد برخی از قطعات ممکن است به طور کامل پوشش داده نشود. برای جزئیات دقیق، به کاتالوگ های سازنده مراجعه کنید.
1)تجهیزات تراکتور و ادوات کشاورزی سنگین
2) تجهیزات معدن
3) تجهیزات جنگلداری
4) پشتیبانی شافت تیغه مخزن اختلاط
5) تجهیزات تولید ریخته گری، کوره و فولاد
6) کاربردهای HVAC
7) یاتاقان های پشتیبانی چرخ و چرخ سنگین
8) کاربردهای خشک کن ونیر کارت کوره و احتمالاً سایر کاربردها...
|
درجه |
650# |
650S1 |
650S2 |
650S3 |
650S5 |
|
مواد |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
چگالی |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
سختی |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
مقاومت کششی |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
استحکام تسلیم |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
ازدیاد طول |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
ضریب انبساط خطی |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
حداکثر دما |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
حداکثر بار دینامیکی |
100 |
60 |
50 |
70 |
120 |
|
حداکثر سرعت (خشک) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (روانکاری) |
200 |
60 |
60 |
80 |
200 |
|
تغییر شکل فشرده سازی |
< 0.01 میلی متر |
< 0.05 میلی متر |
< 0.04 میلی متر |
< 0.05 میلی متر |
< 0.005 میلی متر |
| شماره قطعات | عرض | طول | ضخامت | گام سوراخ نصب | تعداد سوراخ | هندسه پخ | ||||||||
| W | تحمل | L | تحمل | T | تحمل | W1 | تحمل | W2 | 1 |
تحمل | 2 |
|||
| SWP-4875 | 48 | -0.1 -0.3 |
75 | -0.1 -0.3 |
20 | ±0.025 | - | ±0.2 | - | 45 | ±0.2 | 15 | 2 | B |
| SWP-48100 | |
|
100 | |
|
|
|
|
|
50 | |
25 | |
|
| SWP-48125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-48150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-7575B | 75 | |
75 | |
|
|
|
|
|
25 | |
|
|
A |
| SWP-75100B | |
|
100 | |
|
|
|
|
|
50 | |
|
|
|
| SWP-75125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-75150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-75200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100100 | 100 | |
100 | |
|
|
50 | |
25 | 50 | |
|
4 | |
| SWP-100125 | |
|
125 | |
|
|
|
|
|
75 | |
|
|
|
| SWP-100150 | |
|
150 | |
|
|
|
|
|
100 | |
|
|
|
| SWP-100200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-100250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-125150 | 125 | |
150 | |
|
|
|
|
37.5 | 100 | |
|
|
|
| SWP-125200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-125250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
| SWP-150150 | 150 | |
150 | |
|
|
100 | |
25 | 100 | |
|
|
|
| SWP-150200 | |
|
200 | |
|
|
|
|
|
150 | |
|
|
|
| SWP-150250 | |
|
250 | |
|
|
|
|
|
200 | |
|
|
|
