| نام تجاری: | REPLACEMENT PLAIN BEARINGS |
| شماره مدل: | برنجی CuZn37Mn3Al2PbSi |
| مقدار تولیدی: | BUSHINGS سفارشی MATE-to-Order |
| قیمت: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | برنز بوشینگ آنلاین • تولید کنندگان آستین بوشینگ • تولید کننده یاتاقان های کشویی |

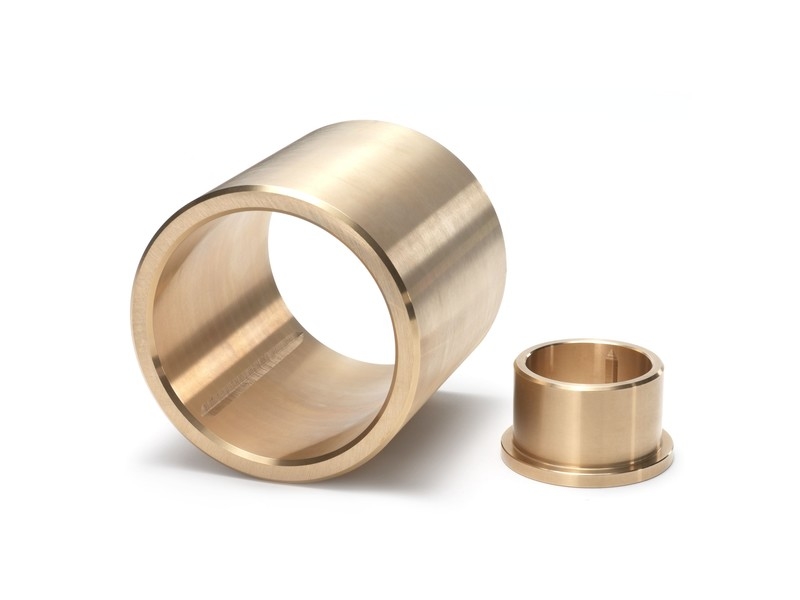

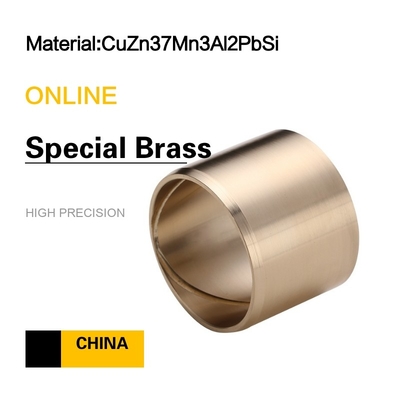

بوشینگ‌های آلیاژ مس CuZn37Mn3Al2PbSi EN ویژه، اجزای مهندسی دقیقی هستند که ترکیبی منحصربه‌فرد از خواص را برای کاربردهای صنعتی خاص ارائه می‌دهند. این آلیاژ که از مس، روی، منگنز، آلومینیوم، سرب و سیلیسیم تشکیل شده است، استحکام مکانیکی عالی، مقاومت در برابر سایش و مقاومت در برابر خوردگی را نشان می‌دهد. فرآیند کار شده، ریزساختار متراکم و یکنواختی را تضمین می‌کند که دوام و عملکرد بوشینگ‌ها را بیشتر می‌کند. این بوشینگ‌ها برای استفاده در محیط‌های پربار، پرسرعت و خشن مناسب هستند و آن‌ها را برای طیف گسترده‌ای از ماشین‌آلات و تجهیزات ایده‌آل می‌کند.
VIIPLUS CHINAنه تنها می‌تواند یاتاقان‌ها و فلنج‌های آلیاژ مس را مطابق با استاندارد چین تولید کند، بلکه می‌تواند آن‌ها را مطابق با استانداردهای مرتبط ASTM (UNS، SAE)، اتحادیه اروپا و JIS و غیره نیز تولید کند. علاوه بر این، ما همچنین می‌توانیم مواد یاتاقان آلیاژ مس را مطابق با الزامات و نقشه‌های خاص مشتریان تولید کنیم.
در حالی که VIIPLUS به عنوان تامین‌کننده تجهیزات تولید یاتاقان‌های خود روان‌کننده لوله‌کشی شناخته می‌شود، طیف محصولات بوشینگ یاتاقان لغزشی ما شامل تجهیزاتی برای طیف گسترده‌ای از مشتریان است.
- کنترل کیفیت و قیمت: خدمات یک‌جا از ریخته‌گری مواد اولیه تا محصولات نهایی، کنترل دقیق کیفیت و هزینه از تمام پیوندها.
- تجهیزات تست پیشرفته: طیف‌سنج وارداتی از آلمان - تضمین اجزا؛ دستگاه تست جهانی - تست استحکام کششی، ازدیاد طول و استحکام تسلیم؛ سختی‌سنج برینل - تست سختی.
- سفارشی‌سازی: ما می‌توانیم خدمات محصول سفارشی را با توجه به الزامات نقاشی و مواد ارائه دهیم.
|
ترکیب شیمیایی mass/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
مس |
قلع |
آلومینیوم |
آهن |
منگنز |
نیکل |
سرب |
سیلیسیم |
فسفر |
روی |
|
57.0-59.0 |
<0.4 |
1.3-2.3 |
<1.0 |
1.5-3.0 |
<1.0 |
0.2-0.8 |
0.3-1.3 |
- |
Rem |
|
خواص مکانیکی |
|||
|---|---|---|---|
|
استحکام کششی Mpa (حداقل) |
استحکام تسلیم MPa (حداقل) |
ازدیاد طول % |
سختی برینل (HB) |
|
540-780 |
290-560 |
25-5 |
140-200 |
توضیحات: بوشینگ‌های آستین برنز بر اساس آلیاژ مس هستند. این راه‌حل‌های یاتاقان را از نظر فنی و اقتصادی مطلوب ارائه می‌دهد. این دارای ظرفیت بار بالا، وزن کم و مقاومت در برابر خوردگی خوب است. بوشینگ‌های آستین برنز می‌توانند انواع مختلفی از آلیاژهای برنز را با توجه به زمان عمر مورد نیاز، خدمات و غیره ارائه دهند. تلرانس بسیار دقیق‌تر از بوشهای برنز پیچیده شده است. ما می‌توانیم از آلیاژ مس مواد با توجه به نیاز مشتری استفاده کنیم.
| داده‌های فنی | |||||||
| مواد پایه | CuZn25A16Fe3Mn4 | حداکثر دمای عملیاتی °C | 300 | ||||
| بار دینامیکی شدید N/mm² | 100 | ||||||
| ضریب اصطکاک u | <0.16 | حداکثر سرعت لغزش m/s | خشک | 0.4 | |||
| سختی پایه HB | 210~270 | روغن | 5 | ||||
| آلیاژ | |||||||
| مدل / درجه مربوطه | |||||||
| نام تجاری بین‌المللی GB1776-87 | ZCuZn25 | ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | فولاد+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| Al6Fe3Mn3 | |||||||
| ISO1338 بین‌المللی | GCuZn25 | GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | فولاد+ CuSn6Zn6Pb3 | - | B1 |
| Al6Fe3Mn3 | Fe3Ni5 | ||||||
| آلمان DIN | G-CuZn25 | GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | فولاد+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| Al5 | |||||||
| ژاپن JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ایالات متحده آمریکا ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| استاندارد بریتانیا (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| جدول ترکیب و عملکرد مواد | |||||||
| کد مواد | |||||||
| ترکیب شیمیایی | CuZn25Al5Mn3Fe3 | CuZn25Al5Mn3Fe3 | CuAl9Fe4Ni4Mn2 | CuSn5Pb5Zn5 | CuSn12 | HT250 | Gcr15 |
| چگالی (g/cm³) | 8 | 8 | 8.5 | 8.9 | 9.05 | 7.3 | 7.8 |
| سختی (HB) | ＞210 | ＞250 | ＞150 | ＞70 | ＞80 | ＞190 | HRC＞58 |
| استحکام کششی (N/mm²) | ＞750 | ＞800 | ＞800 | ＞200 | ＞260 | ＞250 | ＞1500 |
| ازدیاد طول (%) | ＞12 | ＞8 | ＞15 | ＞10 | ＞8 | ＞5 | ＞15 |
| ضریب انبساط خطی | 1.9 | 1.9 | 1.9 | 1.8 | 1.8 | 1 | 1.1 |
| دمای عملیاتی (℃) | -40~+300 | -40~+150 | -40~+400 | -40~+400 | -40~+400 | -40~+400 | -40~+400 |
| حداکثر بار دینامیکی (N/mm²) | 100 | 120 | 150 | 60 | 70 | 80 | 200 |
| حداکثر سرعت خطی (m/min) | 15 | 15 | 20 | 10 | 10 | 8 | 5 |
| حداکثر مقدار PV روان‌کننده | 200 | 200 | 60 | 60 | 80 | 40 | 150 |
| (N/mm²*m/min) | |||||||
| تغییر شکل فشرده‌سازی دائمی | ＜0.01 | ＜0.005 | ＜0.04 | ＜0.05 | ＜0.05 | ＜0.015 | ＜0.002 |
| 300N/mm² | |||||||
|
اندازه
|
سفارشی
|
|
مواد
|
CuZn25Al5Mn4Fe3. سفارشی
|
|
رنگ
|
طبیعی
|
|
گواهینامه
|
ISO9001, TS16949
|
|
چگالی
|
8g/cm3
|
|
سختی
|
>210HB
|
|
محدودیت دمای کار
|
-40~200℃
|
|
حداکثر بار دینامیکی
|
98N/mm²
|
|
حداکثر سرعت خطی (گریس)
|
0.85m/s
|
|
حداکثر مقدار PV گریس
|
1.65N/mm2·m/s
|
|
ضریب اصطکاک
|
0.09~0.15
|
|
استحکام کششی
|
>750N/mm²
|
|
استحکام تسلیم
|
>340 N/mm2
|
|
محور جفت‌شونده
|
سختی≥40، زبری 0.4~1.0
|
|
ضریب هدایت حرارتی
|
38~55W/m·K
|
|
ضریب انبساط خطی
|
2.2×10-5/℃
|
|
کاربرد
|
ماشین‌ابزار، ماشین‌آلات کشاورزی، الکتروموتور جرثقیل، پین فنری، شفت فرمان و انتقال
|
|
مواد
|
|
|
استاندارد
|
ASTM/ JIS/ ASME/ AISI/ EN/ BS
|
|
شناسه
|
20-1000mm
|
|
OD
|
25-1500mm
|
|
نمونه
|
موجود
|
|
بسته
|
1 عدد/کیسه خنثی یا کیسه تاول
|
|
زمان تولید
|
حدود 25 روز
|
|
بندر بارگیری
|
چین |
