| نام تجاری: | VIIPLUS |
| شماره مدل: | بوشهای استوانه ای |
| مقدار تولیدی: | مذاکره ， قیمت کارخانه چین |
| قیمت: | Cheap Price Made in china |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | اندازه استاندارد |

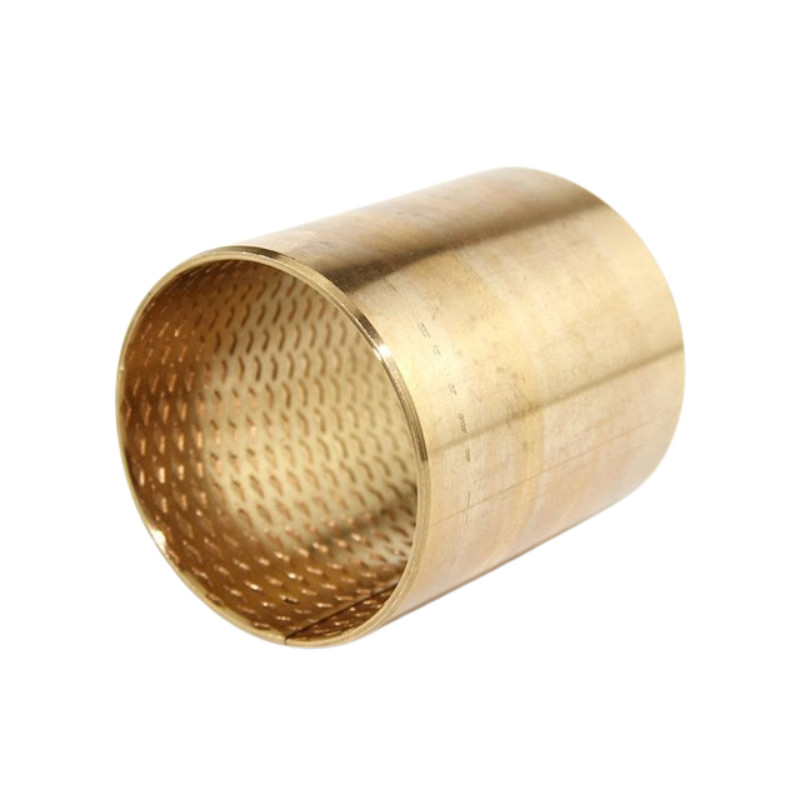

بوشینگ های آستین برنزی با ظرفیت بار بالا، ساخته شده از مواد CuSn8، برای مقاومت در برابر بارهای شدید و شرایط سخت طراحی شده اند. برنز CuSn8، یک آلیاژ بسیار مقاوم در برابر سایش، دوام استثنایی و عملکرد طولانی مدت را تضمین می کند.
فرورفتگی های روانکاری که به طور استراتژیک در داخل بوشینگ ها قرار می گیرند، وسیله ای برای روانکاری موثر، کاهش اصطکاک و تولید گرما فراهم می کنند. این ویژگی طراحی نه تنها راندمان عملیاتی بوشینگ ها را افزایش می دهد، بلکه عمر مفید آنها را نیز افزایش می دهد.
این بوشینگ های آستین برنزی برای طیف گسترده ای از کاربردهای صنعتی، از جمله ماشین آلات، تجهیزات و عملیات های سنگین که در آن بارهای زیاد و دقت بسیار مهم است، مناسب هستند. ساختار محکم و قابلیت های روانکاری آنها را به انتخابی مطمئن برای اطمینان از عملکرد روان و کارآمد در شرایط چالش برانگیز تبدیل می کند.
به طور خلاصه، بوشینگ های آستین برنزی با ظرفیت بار بالا ساخته شده از CuSn8 با فرورفتگی های روانکاری، راه حلی قوی و بادوام برای کاربردهای صنعتی ارائه می دهند که به عملکرد و دوام استثنایی نیاز دارند.
معرفی محصول
یاتاقان برنزی از یک نوار آلیاژ مس با چگالی بالا با فرمول خاص ساخته شده است. سطح را می توان با یک سوراخ روغن الماسی یا نیمکره ای و شیار روغن با توجه به نیاز کاربر نورد کرد. این مزایای چگالی بالا، ظرفیت بار زیاد، مقاومت در برابر سایش خوب، عمر طولانیو غیره را دارد، برای جایگزینی آستین مسی سنتی، می تواند حجم مکانیکی را کاهش داده و هزینه را کاهش دهد. به طور گسترده در ماشین آلات بالابر، ماشین آلات ساختمانی، شاسی تراکتور خودرو، صنعت ماشین ابزار و ماشین آلات معدن استفاده شده است، اما همچنین می تواند به صورت بوش یاتاقان، بوش فلنج دار، واشر رانش و کاسه توپی و سایر اشکال ساخته شود.
اشکال یاتاقان موجود در ابعاد استاندارد
بوش های استوانه ای
اشکال یاتاقان ساخته شده به سفارش: بوش های استوانه ای با ابعاد غیر استاندارد، بوش های فلنج دار، صفحات کشویی، طرح های یاتاقان سفارشی
تجهیزات جابجایی و بالابری مکانیکی، سیلندرهای هیدرولیک، تجهیزات پنوماتیک، تجهیزات پزشکی، ماشین آلات نساجی، تجهیزات کشاورزی و غیره.

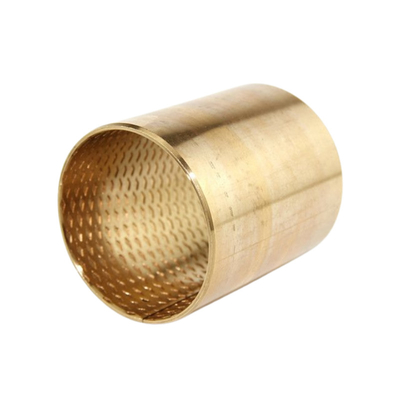

یاتاقان های برنزی و بوشینگ های آستین برنزی ساخته شده از CuSn8 با فرورفتگی های روانکاری
شناسه بوش 90 میلی متر، OD 95 میلی متر، L= 80 میلی متر، OD فلنج - 110 میلی متر، نوع F، DIN 1494 (CuSn8P)
CuSn8 با
ترکیب
Sn 8 %
P < 0.05 %
Cu Rest
|
عملکرد عملیاتی |
|
|
خشک |
ضعیف |
|
روغن کاری شده |
خوب |
|
گریس کاری شده |
خوب |
|
آبکاری شده |
ضعیف |
|
مایع فرآیند روانکاری شده |
ضعیف |
|
قطر استاندارد |
اندازه OD |
سوراخ محفظه |
اندازه ID |
|
|---|---|---|---|---|
| 10~18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18~30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50~80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180~250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250~315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
| داده های فنی | |
|---|---|
| مواد: | Cu – 91.3% Sn – 8.5% P – 0.2% |
| استاندارد: | Cu Sn8. DIN 17662. CW453K |
| لایه لغزشی (ضخامت): | همگن |
| مقاومت کششی Rm: | 450N/mm² |
| مقاومت تسلیم Rp 0.2: | 250N/mm² |
| ازدیاد طول در % A10: | 0.4 |
| سختی: | 90-120 HB |
| ضریب اصطکاک: | 0.08-0.25µ |
| رسانایی حرارتی: | 60W/m·K |
| محدوده دما: | -100°C/200°C |
| حداکثر بار استاتیک: | 120 N/mm² |
| حداکثر بار، دینامیکی: | 40 N/mm² |
| حداکثر سرعت لغزش (w.lubr.): | 2.5 m/s |
| مقدار Pv، Mpa x m/s، kont / int: | 2.8 |
| مواد متقابل | |
| سختی شفت توصیه شده: | >210HB |
| Ra زبری سطح شفت Rec. | 1.6 |
| تلرانس توصیه شده: | e7-f7 |
| خانه: | H7 |
| I.D. | O.D. | f 1 | f 2 | L 0 -0.40 |
||||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | ||||||||
| 10 | 12 | 1010 | 1015 | 1020 | ||||||||||||||
| 12 | 14 | 1210 | 1215 | 1220 | ||||||||||||||
| 14 | + 0.043 0 |
16 | + 0.065 + 0.030 |
0.5 | 0.3 | 1410 | 1415 | 1420 | 1425 | |||||||||
| 15 | 17 | 1510 | 1515 | 1520 | 1525 | |||||||||||||
| 16 | 18 | 1610 | 1615 | 1620 | 1625 | |||||||||||||
| 18 | 20 | 1810 | 1815 | 1820 | 1825 | |||||||||||||
| 20 | 23 | 2010 | 2015 | 2020 | 2025 | |||||||||||||
| 22 | 25 | + 0.075 | 0.8 | 2210 | 2215 | 2220 | 2225 | |||||||||||
| 24 | + 0.052 | 27 | + 0.035 | 2415 | 2420 | 2425 | 2430 | |||||||||||
| 25 | 0 | 28 | 2515 | 2520 | 2525 | 2530 | ||||||||||||
| 28 | 32 | 2815 | 2820 | 2825 | 2830 | |||||||||||||
| 30 | 34 | 3015 | 3020 | 3025 | 3030 | 3035 | 3040 | |||||||||||
| 32 | 36 | + 0.085 | 1.0 | 0.6 | 3215 | 3220 | 3225 | 3230 | 3235 | 3240 | ||||||||
| 35 | 39 | + 0.045 | 3515 | 3520 | 3525 | 3530 | 3535 | 3540 | ||||||||||
| 40 | + 0.062 0 |
44 | 4020 | 4025 | 4030 | 4035 | 4040 | 4050 | ||||||||||
| 45 | 50 | 4520 | 4525 | 4530 | 4535 | 4540 | 4550 | |||||||||||
| 50 | 55 | 5020 | 5025 | 5030 | 5035 | 5040 | 5050 | 5060 | ||||||||||
| 55 | 60 | 5520 | 5525 | 5530 | 5535 | 5540 | 5550 | 5560 | ||||||||||
| 60 | 65 | + 0.100 | 1.2 | 0.8 | 6025 | 6030 | 6035 | 6040 | 6050 | 6060 | 6070 | |||||||
| 65 | + 0.074 | 70 | + 0.055 | 6530 | 6535 | 6540 | 6550 | 6560 | 6570 | |||||||||
| 70 | 0 | 75 | 7030 | 7035 | 7040 | 7050 | 7060 | 7070 | 7080 | |||||||||
| 75 | 80 | 7530 | 7535 | 7540 | 7550 | 7560 | 7570 | 7580 | ||||||||||
| 80 | 85 | + 0.120 + 0.070 |
1.4 | 8030 | 8035 | 8040 | 8050 | 8060 | 8070 | 8080 | ||||||||
