| نام تجاری: | viiplus Self lubricating bronze sliding bearing |
| شماره مدل: | تحمل خود روانکاری |
| مقدار تولیدی: | مذاکره کنید |
| قیمت: | negotiate |
| شرایط پرداخت: | L / C ، T / T |
| توانایی عرضه: | بوش آستین برنز ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشهای خود روان کننده |
AMES Self-Lubricated Bronze Gleitlager (بلبرینگ های کشویی) یاتاقان های با کارایی بالا هستند که برای ارائه عملکرد روان و قابل اعتماد با حداقل نیازهای تعمیر و نگهداری طراحی شده اند.این یاتاقان ها از آلیاژ برنز ساخته شده اند که دارای ویژگی های خود روان کننده است و به آنها اجازه می دهد بدون نیاز به روان کننده های خارجی به طور موثر عمل کنند.
آلیاژ برنز مورد استفاده در AMES Self-Lubricated Bronze Gleitlager به دلیل مقاومت در برابر سایش، استحکام و مقاومت در برابر خوردگی عالی انتخاب شده است.خواص خود روانکاری از طریق ترکیب روان کننده های جامد در ماتریس آلیاژ به دست می آید.این روان کننده ها به طور مساوی در سراسر مواد یاتاقان توزیع می شوند و یک فیلم روان کننده مداوم بین یاتاقان و سطح جفت ایجاد می کنند.
ماهیت خود روان کننده AMES Self-Lubricated Bronze Gleitlager نیاز به روغن کاری مجدد دوره ای را از بین می برد و هزینه های تعمیر و نگهداری و زمان خرابی را به میزان قابل توجهی کاهش می دهد.بلبرینگ ها همچنین به گونه ای طراحی شده اند که در برابر بارها و ضربه های بالا مقاومت کنند و از قابلیت اطمینان و دوام طولانی مدت در کاربردهای مختلف صنعتی اطمینان حاصل کنند.
AMES Self-Lubricated Bronze Gleitlager برای استفاده در طیف وسیعی از محیط‌ها، از جمله محیط‌هایی که دمای بالا، رطوبت بالا، یا در معرض مواد شیمیایی و عوامل خورنده قرار دارند، مناسب است.مقاومت در برابر خوردگی آلیاژ برنز تضمین می کند که یاتاقان ها می توانند عملکرد خود را حتی در شرایط سخت حفظ کنند.
به طور کلی، AMES Self-Lubricated Bronze Gleitlager یک راه حل مقرون به صرفه و قابل اعتماد برای کاربردهایی که نیاز به عملیات صاف و بدون نیاز به نگهداری دارند ارائه می دهد.خواص خود روانکاری، دوام و مقاومت در برابر خوردگی آنها را به گزینه ای عالی برای کاربردهای مختلف صنعتی تبدیل می کند.

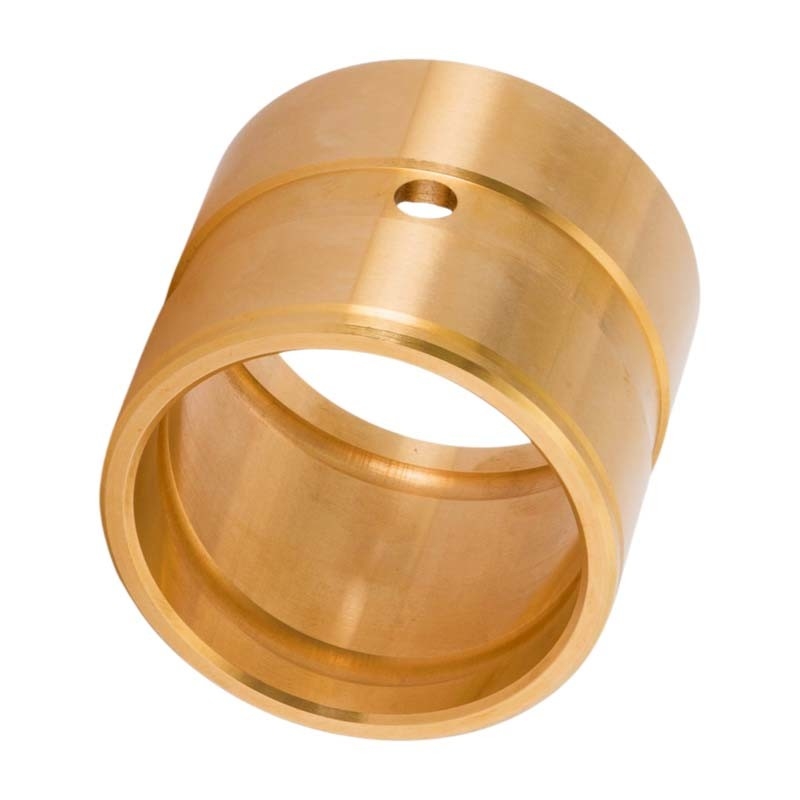

بوش های برنز ما از C93200 (SAE 660) ماشینکاری شده اند
یاتاقان برنز، با استفاده از فرآیند ریخته گری، و سپس یک لایه دیگر بر روی پایه مس برنز، پودر برنز، چرخش بلبرینگ کروی، بنابراین در سطح یک شکاف تشکیل شده و روغن روان کننده یا گریس می تواند فیلم روغن خوبی را تشکیل دهد، ذرات تولید شده توسط چرخش می توانند بسیار خوب در شکاف، به طوری که برای رسیدن بهمقدار PV کمتربا روغن خوب، می تواند هزینه کم، ویژگی های تعمیر و نگهداری رایگان را به دست آورد.
ماشینکاری بوش برنزی روشی آسان و مقرون به صرفه برای استفاده از یاتاقان های با یاتاقان های بلند، مقاومت در برابر خوردگی خوب، ابعاد و سایر عملکردها برای هر فرآیندی را فراهم می کند.
در همین حال، ما می توانیم گریدهای مختلف آلیاژ مس را با توجه به شرایط مختلف ارائه دهیم و با توجه به نیازهای پردازش اشکال مختلف، دقت بالاتری نسبت به یاتاقان های نورد مس درجه اندازه دارد.
جنس: ریخته گری ویژه برنز
دمای مجاز: -40 تا 150 درجه سانتیگراد
| تایپ کنید | سر راست | مواد بوش | برنز | حداکثر محدوده مقدار مجاز PV (N/mm2•m/s) | 1.1-2.0 |
|---|---|---|---|---|---|
| حداکثر مقدار مجاز PV (N/mm2•m/s) | 1.65 | حداکثر بار مجاز (N/mm2) | 10 | حداکثر سرعت مجاز (m/s) | 1.66 |
| سوراخ نصب مناسب است | H7 |
| ترکیب و خواص مواد | ||||
| مقطع تحصیلی | JDB-1U | JDB-1US1 | JDB-1US2 | JDB-1US3 |
| مواد | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| تراکم | 8 | 8.9 | 7.8 | 8.9 |
| سختی HB | ＞210 | 70 | ＞150 | 95 |
| استحکام کششی N/mm² | 750 | ＞ 200 | ＞600 | ＞260 |
| قدرت تسلیم N/mm² | 450 | 90 | ＞260 | 150 |
| ازدیاد طول % | ＞ 12 | ＞ 25 | ＞ 10 | 8 |
| ضریب انبساط خطی | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ |
| حداکثر دما ℃ | -40 ~ 300 | -40 ~ 400 | -40 ~ 400 | -40 ~ 400 |
| حداکثر بار N/mm² | 100 | 60 | 50 | 70 |
| حداکثر سرعت (خشک) متر در دقیقه | 15 | 10 | 20 | 10 |
| حداکثر PV (روغکاری) N/mm² *m/min | 200 | 60 | 60 | 80 |
| تغییر شکل فشاری 300N/mm² | 0.01 میلی متر | 0.05 میلی متر | 0.04 میلی متر | 0.05 میلی متر |
وجود دائمی روغن خطر تشنج را از بین می برد و به بلبرینگ اجازه می دهد هزاران ساعت بدون سایش کار کند.
به تعمیر و نگهداری نیاز ندارد، به روان کننده نیاز ندارد.
قادر به کار با بارهای تا 10 مگاپاسکال و سرعت تا 8 متر بر ثانیه است.
حداکثر PV کار در محدوده 10 MPa · m / s است، اما در موارد خاص می توان از آن فراتر رفت.
دقت ابعاد بسیار بالاست (تا قطر IT 5) و صدای بسیار کم تولید می کند.
انتخاب روغن اشباع کننده کلید عملکرد بلبرینگ است.
Viiplus دارای انواع مختلفی از روغن ها (معدنی و مصنوعی) است که می تواند در دمای -60 درجه سانتیگراد تا +230 درجه سانتیگراد عمل کند.
یکی دیگر از پارامترهای مهم ویسکوزیته این روغن به ویژه برای سرب کاری و سرعت انتخاب شده است تا یاتاقان بتواند در شرایط هیدرودینامیکی کار کند و در نتیجه ضریب اصطکاک را به حداقل برساند.
Viiplus همچنین هنگامی که روغن با انواع خاصی از مهر و موم ها در تماس است یا برای استفاده در برنامه های غذایی راه حل های خاصی ارائه می دهد..
1. ظرفیت بار بالا
2. خود روانکاری تحت عملیات خشک
3. امکان استفاده در حضور مایعات
4. اینرسی شیمیایی خوب به عوامل خورنده
5. طیف گسترده ای از دمای عملیاتی
6. ضد شعله
7. آسان برای سوار شدن
اقلام استاندارد 8. به طور گسترده در دسترس است
9. اقلام ویژه در صورت تقاضا
یاتاقان های متخلخل استوانه ای خود روان کننده ابعاد استاندارد |
|||
| قطر قبل از اتصال (میلی متر) |
L = طول (میلی متر) Tolerance js13 |
مقدار در هر کیسه | |
| d = Ø تحمل داخلی G7 | D = Ø تحمل خارجی s7 | ||
|
2 + 12 + 2 |
5 + 31 + 19 |
2 - 3 | 25 |
|
3 + 12 + 2 |
6 + 31 + 19 |
4 - 5 - 6 - 10 | 25 |
|
4 + 16 + 4 4 + 16 + 4 4 + 16 + 4 |
6 + 31 + 19 7 + 38 + 23 8 + 38 + 23 |
5 - 8 - 10 4 - 8 - 12 4 - 5 - 6 - 8 - 10 - 12 |
25 25 25 |
|
5 + 16 + 4 5 + 16 + 4 5 + 16 + 4 |
8 + 38 + 23 9 + 38 + 23 10 + 38 + 23 |
5 - 8 - 10 - 12 - 15 - 16 4 - 5 - 8 5 - 6 - 8 - 10 - 12 - 15 |
25 25 25 |
|
6 + 16 + 4 6 + 16 + 4 6 + 16 + 4 |
9 + 38 + 23 10 + 38 + 23 12 + 46 + 28 |
4 - 6 - 10 - 12 - 16 4 - 5 - 6 - 10 - 12 - 15 - 16 5 - 6 - 8 - 10 - 12 - 15 - 16 |
25 25 25 |
|
7 + 20 + 5 |
10 + 38 + 23 |
5 - 8 - 10 | 25 |
|
8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 8 + 20 + 5 |
10 + 38 + 23 11 + 46 + 28 12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 15 6 - 8 - 12 - 16 - 20 6 - 8 - 10 - 12 - 15 - 16 - 20 8 - 10 - 12 - 15 - 16 - 20 |
25 25 25 25 |
|
9 + 20 + 5 9 + 20 + 5 |
12 + 46 + 28 14 + 46 + 28 |
6 - 10 - 14 10 - 12 - 15 - 20 |
25 25 |
|
10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 10 + 20 + 5 |
13 + 46 + 28 14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 18 + 46 + 28 |
10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 16 - 20 - 25 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 10 - 12 - 15 - 20 - 25 |
25 25 10 10 10 |
|
12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 12 + 24 + 6 |
14 + 46 + 28 15 + 46 + 28 16 + 46 + 28 17 + 46 + 28 18 + 46 + 28 20 + 56 + 35 |
10 - 12 - 15 - 20 10 - 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 12 - 15 - 16 - 20 - 25 8 - 10 - 12 - 15 - 16 - 20 - 25 - 30 12 - 15 - 20 - 25 - 30 |
10 10 10 10 10 10 |
|
14 + 24 + 6 14 + 24 + 6 14 + 24 + 6 |
18 + 46 + 28 20 + 56 + 35 22 + 56 + 35 |
10 - 14 - 15 - 18 - 20 - 22 - 25 - 28 10 - 12 - 14 - 15 - 18 - 20 - 22 - 25 - 28 - 30 15 - 20 - 25 - 30 |
10 10 10 |
|
15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 15 + 24 + 6 |
18 + 46 + 28 19 + 56 + 35 20 + 56 + 35 21 + 56 + 35 22 + 56 + 35 |
15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 10 - 12 - 15 - 20 - 25 - 30 10 - 15 - 16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 |
10 10 10 10 10 |
|
16 + 24 + 6 16 + 24 + 6 |
20 + 56 + 35 22 + 56 + 35 |
12 - 15 - 16 - 20 - 25 - 30 - 32 12 - 15 - 16 - 20 - 25 - 30 - 32 - 35 |
10 10 |
|
17 + 24 + 6 |
22 + 56 + 35 |
15 - 20 - 25 - 30 - 35 | 10 |
|
18 + 24 + 6 18 + 24 + 6 18 + 24 + 6 |
22 + 56 + 35 24 + 56 + 35 25 + 56 + 35 |
12 - 15 - 18 - 20 - 22 - 25 - 28 - 30 - 36 12 - 18 - 22 - 28 - 30 - 36 16 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 |
10 10 10 |
تلورانس ها بر حسب میکرومتر
اتمام: IT-9 برای D≤ 50 و IT-10 برای D> 50
یاتاقان های متخلخل استوانه ای خود روان کننده ابعاد استاندارد |
||||
| قطر قبل از اتصال (میلی متر) |
L = طول (میلی متر) Tolerance js13 |
مقدار در هر کیسه | ||
| d = Ø تحمل داخلی G7 | D = Ø تحمل خارجی s7 | |||
|
20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 20 + 28 + 7 |
24 + 56 + 35 25 + 56 + 35 26 + 56 + 35 27 + 56 + 35 28 + 56 + 35 30 + 56 + 35 |
16 - 20 - 25 - 32 15 - 16 - 20 - 25 - 30 - 32 - 35 15 - 16 - 20 - 25 - 30 - 32 - 35 - 40 16 - 20 - 25 - 32 16 - 20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 35 - 40 |
10 10 10 10 10 10 |
|
|
22 + 28 + 7 22 + 28 + 7 22 + 28 + 7 |
27 + 56 + 35 28 + 56 + 35 29 + 56 + 35 |
15 - 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 20 - 22 - 25 - 28 - 30 - 35 - 36 - 40 18 - 22 - 28 - 36 |
10 10 10 |
|
|
25 + 28 + 7 25 + 28 + 7 25 + 28 + 7 |
30 + 56 + 35 32 + 68 + 43 35 + 68 + 43 |
20 - 25 - 30 - 32 - 35 - 40 20 - 25 - 30 - 32 - 35 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 |
10 10 5 |
|
|
28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 28 + 28 + 7 |
32 + 68 + 43 33 + 68 + 43 35 + 68 + 43 36 + 68 + 43 |
20 - 22 - 25 - 28 - 32 - 36 - 40 20 - 22 - 25 - 28 - 32 - 36 - 40 - 45 25 - 30 - 35 - 40 - 45 - 50 22 - 28 - 36 - 45 |
5 5 5 5 |
|
|
30 + 28 + 7 30 + 28 + 7 30 + 28 + 7 |
35 + 68 + 43 38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 20 - 24 - 25 - 30 - 35 - 38 - 40 - 45 - 50 20 - 25 - 30 - 35 - 40 - 45 - 50 |
5 5 5 |
|
|
32 + 34 + 9 32 + 34 + 9 |
38 + 68 + 43 40 + 68 + 43 |
20 - 25 - 32 - 40 - 50 20 - 25 - 30 - 32 - 35 - 40 - 45 - 50 |
5 5 |
|
|
35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 35 + 34 + 9 |
40 + 68 + 43 41 + 68 + 43 44 + 68 + 43 45 + 68 + 43 |
20 - 25 - 30 - 35 - 40 - 45 - 50 25 - 35 - 40 22 - 28 - 35 25 - 30 - 35 - 40 - 45 - 50 - 60 |
5 5 5 5 |
|
|
36 + 34 + 9 36 + 34 + 9 |
42 + 68 + 43 45 + 68 + 43 |
22 - 28 - 36 - 45 22 - 28 - 36 - 45 |
5 5 |
|
|
38 + 34 + 9 |
44 + 68 + 43 |
25 - 35 - 45 | 5 | |
|
40 + 34 + 9 40 + 34 + 9 40 + 34 + 9 |
45 + 68 + 43 46 + 68 + 43 50 + 68 + 43 |
35 - 40 - 45 - 50 25 - 30 - 32 - 40 - 50 25 - 32 - 40 - 45 - 50 - 60 |
5 5 5 |
|
|
45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 45 + 34 + 9 |
51 + 83 + 53 55 + 83 + 53 56 + 83 + 53 60 + 83 + 53 |
28 - 36 - 45 - 56 30 - 35 - 40 - 45 - 50 - 55 - 60 28 - 36 - 45 - 56 40 - 45 - 50 - 60 |
5 5 5 2 |
|
|
50 + 34 + 9 50 + 34 + 9 |
56 + 83 + 53 60 + 83 + 53 |
32 - 40 - 50 - 63 32 - 40 - 45 - 50 - 60 |
2 2 |
|
|
55 + 40 + 10 |
65 + 83 + 53 |
40 - 55 - 70 | 2 | |
|
60 + 40 + 10 60 + 40 + 10 60 + 40 + 10 |
70 + 89 + 59 72 + 89 + 59 80 + 89 + 59 |
50 - 60 - 90 - 120 50 - 60 - 70 90 - 120 |
2 1 1 |
|
|
63 + 40 + 10 |
70 + 89 + 59 |
40 - 50 | 1 | |
|
70 + 40 + 10 |
80 + 89 + 59 |
90 - 120 | 1 | |
|
80 + 56 (G8) + 10 |
100 + 125 (s8) + 71 |
80 - 120 | 1 | |
|
100 + 66 (G8) + 12 |
120 + 133 (s8) + 79 |
80 - 120 | 1 | |
تحمل بر حسب میکرومتر / فرسودگی: IT-9 برای D≤ 50 و IT-10 برای D> 50
ابعاد ویژه و اندازه های امپریالیستی در صورت درخواست موجود است
