| نام تجاری: | VIIPLUS |
| شماره مدل: | صفحه سایش برنز با مواد روانکار جامد تعبیه شده |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | محموله های گرافیت فلزی، چین، تولید کنندگان، تامین کنندگان، کارخانه، عمده فروشی، محموله های ژورنال فل |
صفحه لباس برنزی خود روان کننده یک جزء حیاتی در تجهیزات قالب است که مقاومت استثنایی در برابر لباس و خواص خود روان کننده را ارائه می دهد.طراحی منحصر به فرد و ترکیب مواد آن اطمینان از عملکرد بدون مشکل و طول عمر طولانی در کاربردهای مختلف قالب بندی و ریخته گری.
صفحه لباس معمولاً از یک آلیاژ برنز ساخته شده است که شامل یک روان کننده مانند گرافیت یا دی سولفید مولیبدن است. این روان کننده به طور مساوی در سراسر ماده توزیع می شود ،فراهم کردن روانکاری مستمر در طول فرآیند قالب گیریدر حالی که صفحه لباس می پوشد، روان کننده آزاد می شود، که اصطکاک و لباس روی سطوح جفت گیری را کاهش می دهد.
خود آلیاژ برنز دارای قدرت و دوام عالی است، که آن را برای کاربردهای فشار بالا و دمای بالا مناسب می کند.ترکیبی از خواص آلیاژ و ویژگی خود روان کننده تضمین می کند که صفحه لباس می تواند مقاومت در برابر خواسته های سختگیرانه از تجهیزات قالب مرطوب.
نصب یک صفحه لباس برنزی خود روان کننده در تجهیزات قالب می تواند به طور قابل توجهی کارایی و بهره وری فرآیند قالب گیری را بهبود بخشد.صفحه به حفظ دقت و کیفیت قطعات قالب کمک می کندعلاوه بر این، کاهش نیاز به تعمیرات و قطعات جایگزین می تواند هزینه های عملیاتی کلی را کاهش دهد.
به طور خلاصه، صفحه لباس برنزی خود روان کننده یک جزء ضروری برای تجهیزات قالب میله است، مقاومت لباس، خواص خود روان کننده و دوام استثنایی را فراهم می کند.نصب آن می تواند کارایی را بهبود بخشد، بهره وری و هزینه موثر فرآیند قالب بندی.
گرافیت مستعمره برنز اسلاید بدون روغن بشس صفحه یک صفحه حامل خود روان کننده ساخته شده ازبرنز با کیفیت بالابا گرافيت پر از شکاف.
صفحه لباس برنز بدون روغن به عنوان صندلی برایبار های زیاددر حالی که ورودی های گرافیت یک روغن جامد و بدون روغن هستند.
همانطور که روغن شکل می گیرد، یک فیلم گرافیتی بین بیئرینگ و سطح جفت گیری شکل می گیرد، که منجر به یک ضریب اصطکاک کم در آغاز حرکت نسبی می شود.
• پاکسازی دقیق
• دقت بالا
• دقت ابعاد
تامین کنندگان، تولید کنندگان، محصولات و مشخصات مربوط به Bronze Wear Plates را در bronzegleitlager.com پیدا کنید - یک منبع قابل اعتماد برای اطلاعات Bronze Wear Plates.
حرفه ای در صنعت تجهیزات صنعتی و قطعات صفحه برنزنوارهای فلزی
صفحه های فرسایش استاندارد VDI/NAAMS.
ما طیف وسیعی از سبک ها و اندازه های صفحه لباس برنز را برای انتخاب شما ارائه می دهیم.
صفحه زمین دقیق
ماشین آلاتصفحه پوشیدن
محصولات پوشیدن
برنز و صفحه ی فرسایش برنز خود روان بر اساس نقشه های مشتری.
متخصص در تامین قطعات برنز فرآوری شده و آماده برای استفاده از مشتریان است.
ما خود را با نیازهای مشتریان خود تطبیق می دهیم، ظرفیت تولید انعطاف پذیر برای هر دو قطعات تک و برای دسته های بزرگتر یا سری، همیشه با رعایت مهلت های تنگ.
ابزار تولید و کنترل ما به ما اجازه می دهد تا با تحمل و مشخصات تعیین شده توسط مشتریان ما، به سطح بالایی از دقت برسیم.
بسیاری از صفحه های فرسایش برنز کاملاً ماشینکاری شده ما خود روان کننده هستند. این کار با وصل کردن صفحه برنز با پلاگین گرافیتی انجام می شود.
در حالی که در این حالت، در حالی که در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در این حالت، در
این نامگذاری امکان می دهد که لاغرهای فشار برنزی بدون روغن یا روغن نگهداری شوند.
این به طور گسترده ای در زمینه بار بالا و حرکت متناوب و همچنین شرایط حرکت نوسان مانند خط مونتاژ خودرو، توربین آب، سد دروازه،و ماشین آلات تزریق پلاستیکی.
بسته به شرایط کار مختلف، انواع مختلفی از آلیاژ های مختلف در دسترس هستند.
| نه | DIN | ماده شماره | نامگذاری | استاندارد ASTM | متناسب | تراکم (g/cm3) | 0.2٪ فشار (MPa) | قدرت کششی (MPa) | کشش (درصدی) | E-module (MPa) | سختی (HB) | درخواست ها |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85، Sn 6 - 8، Zn 3 - 5، Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | به طور گسترده ای در صنایع خودرو، هوافضا و مهندسی دریایی برای اجزای مورد نیاز به قدرت خوب و مقاومت در برابر خوردگی استفاده می شود. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85، Sn 6.3 - 7.5Zn 2-4، Pb 6-8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85، Sn 6.3 - 7.5Zn 2-4، Pb 6-8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | به طور معمول در تولید لوله کشی، بوشینگ ها و اجزای مورد استفاده قرار می گیرد که نیاز به ظرفیت بارگذاری بالا و مقاومت در برابر لباس دارند، به ویژه در کاربردهای دریایی و صنعتی. |
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | کم 75، Al 8.5 - 11.0، ني 4.0-65، Fe 3.5-55 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | استفاده می شود در کشتی، هوافضا و ماشین آلات سنگین برای تولید حالی و اجزای نیاز به قدرت بالا و دوام. شناخته شده برای بار های شدید و محیط های خوردگی بالا. |
| 2.0975.02 | CuAl10Ni | B 30 | کم 75، Al 8.5 - 11.0، ني 4.0-65، Fe 3.5-55 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | کم 75، Al 8.5 - 11.0، ني 4.0-65، Fe 3.5-55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | کم 75، Al 8.5 - 11.0، ني 4.0-65، Fe 3.5-55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67، Al 3 - 7، Fe 1.5 - 4، Mn 2.5 - 5، Zn باقی مانده | 8.2 | 450 | 750 | 8 | 115,000 | 180 | استفاده می شود در تابش های سنگین، قطعات هیدرولیکی و سخت افزار دریایی. برای بار های بالا و مقاومت در برابر حمله خوردنی طراحی شده است. |
| 2.0598.02 | CuZn25Al5 | B 30 | کو 60-66، آل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | کو 60-66، آل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده | Cu 84 - 88، Sn 11 - 13، Pb 1، Ni 20، Sb 0.2، P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | به طور معمول در تولید لوله کشی، دنده ها و اجزای مورد نیاز برای مقاومت در برابر فرسایش استفاده می شود.تمام حقوق برای محتوای ذکر شده توسط https محفوظ است.://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| توجه: کد فرم تحویل: .01 = ریختن شن .02 = ریخته گری گرانشی .03 = ریخته گری از مرکز .04 = ریختن مستمر | ||||||||||||
آلومینیوم برنز با پلاگین های گرافیت
پوشیدن صفحه و پوشیدن محصولات در اینچ و یا اندازه متریک در دسترس هستند

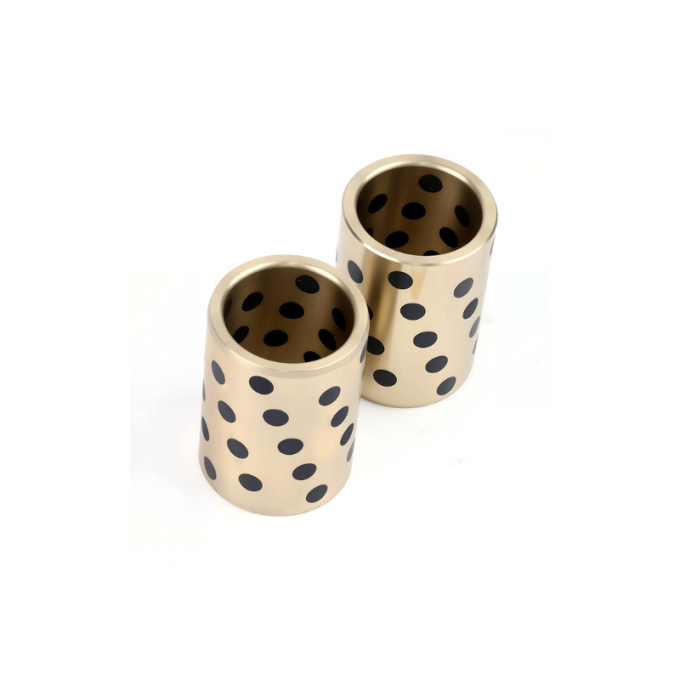

لوله های بدون روغن برای بار بالا، کاربردهای با سرعت پایین توسعه یافته اند و از برنز فولادی چرخشی با استفاده از یک پلاگین گرافیتی به عنوان روان کننده ساخته شده اند.
طیف وسیعی از صفحه های کشویی بدون روغن ما در اندازه های متریک و امپریالیستی موجود است.
1 فیلم روان کننده جامد
2 پلگ روغن جامد
3 پشتیبان برنزی
■ ضریب اصطکاک کم
■ بدون سوراخ های پیش بورد شده امکان انعطاف پذیری در الگوهای نصب
■ الگوی استاندارد پلگ طراحی شده برای حداکثر روان کردن سطح
■ تحمل نزدیک برای نصب آسان
1. کاملاً خودرنگ کننده
2مقاومت بسیار خوبی در برابر فرسایش
3ضریب اصطکاک کم
4طیف گسترده ای از دماهای عملیاتی
5مقاومت در برابر خوردگی و مواد شیمیایی
6طراحی شده برای فراتر رفتن از نیازهای شما
7. هزینه رقابتی
ارائه شما یک انتخاب کامل از محصولات که شامل صفحات بدون روغن، صفحات بدون روغن، صفحه برنز گرافیت استفراغ شده / صفحه لباس و صفحه برنز پر از گرافیت است.

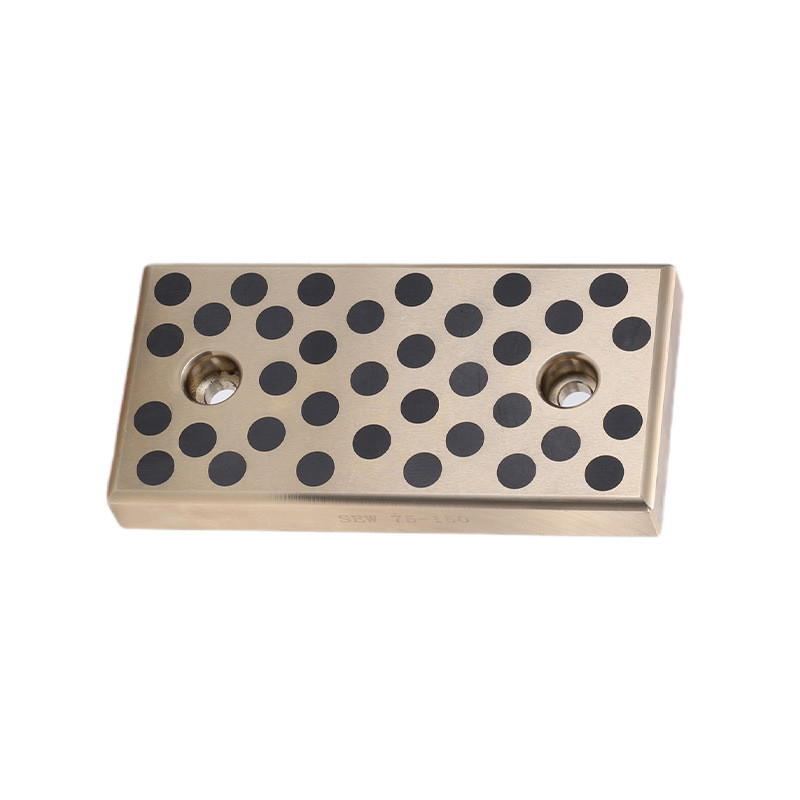

SESW برنز بدون روغن استاندارد صفحه پوشیدن اسلاید
| سرعت کششی v: | 30 متر/دقیقه |
| مواد پایه: | مس مخصوص (SO#50SP2) |
| خودگساز: | آره |
| روغن: | گرافیت |
| فشار سطحی P: | 100 N/mm2 |
| مقدار P*v: | 200 N/mm2 x m/min |
| دمای کار: | -50°C / +200°C (حداکثر 300°C) |
| ضریب اصطکاک: | 0,07 |
| صفحه کشویی | راهنمای اسلاید |
محصولات صاف
برنزه شده با یا بدون پلاگین گرافیت
L-Gibs استاندارد با سوراخ های نصب و بدون سوراخ های نصب L-Gibs با سوراخ های نصب و بدون سوراخ های نصب
ویژگی های محصول
صفحات لباس برنز 20 میلی متر ضخامت دارند و در مواد برنز با گرافیت موجود هستند.
مواد:
* صفحه های لباس برنز خود روان کننده از برنز یا فولاد با پلاگین گرافیت ساخته می شوند.
پلگ ها 20 تا 25 درصد از سطح لباس را پوشش می دهند.
قالب های تزریقی پلاستیکی ■ ماشین آلات ویژه ■ فشار دادن ■ کاربردهای ویژه اسلاید
پلاک های پوشیده شده ️ سری NAAMS ️ اندازه متریک
صفحه های لباس برنز ️ اتومبیل سازی ️ اندازه اینچ
صفحه کششی، مربوط به SES و SOU متوقف شده است
| نام ماده | عرض W | طول L | ارتفاع H | l1 | l2 | دانلود CAD | تحقیق |
|---|---|---|---|---|---|---|---|
| SESW 28-75 | 28 | 75 | 20 | 45 | - | ||
| SESW 28-100 | 28 | 100 | 20 | 50 | - | ||
| SESW 28-150 | 28 | 150 | 20 | 100 | - | ||
| SESW 38-75 | 38 | 75 | 20 | 45 | - | ||
| SESW 38-100 | 38 | 100 | 20 | 50 | - | ||
| SESW 38-150 | 38 | 150 | 20 | 100 | - | ||
| SESW 48-75 | 48 | 75 | 20 | 45 | - | ||
| SESW 48-100 | 48 | 100 | 20 | 50 | - | ||
| SESW 48 تا 125 | 48 | 125 | 20 | 75 | - | ||
| SESW 48-150 | 48 | 150 | 20 | 100 | - | ||
| SESW 48-200 | 48 | 200 | 20 | 150 | - | ||
| SESW 58-75 | 58 | 75 | 20 | 45 | - | ||
| SESW 58-100 | 58 | 100 | 20 | 50 | - | ||
| SESW 58-150 | 58 | 150 | 20 | 100 | - | ||
| SESW 75-75 | 75 | 75 | 20 | 25 | - | ||
| SESW 75-100 | 75 | 100 | 20 | 50 | - | ||
| SESW 75 تا 125 | 75 | 125 | 20 | 75 | - | ||
| SESW 75-150 | 75 | 150 | 20 | 100 | - | ||
| SESW 75-200 | 75 | 200 | 20 | 150 | - | ||
| SESW 100-100 | 100 | 100 | 20 | 50 | 50 | ||
| SESW 100 تا 125 | 100 | 125 | 20 | 75 | 50 | ||
| SESW 100-150 | 100 | 150 | 20 | 100 | 50 | ||
| SESW 100-200 | 100 | 200 | 20 | 150 | 50 | ||
| SESW 100-250 | 100 | 250 | 20 | 200 | 50 | ||
| SESW 100-300 | 100 | 300 | 20 | 200 | 50 | ||
| SESW 125-125 | 125 | 125 | 20 | 75 | 50 | ||
| SESW 125-150 | 125 | 150 | 20 | 100 | 50 | ||
| SESW 125-200 | 125 | 200 | 20 | 150 | 50 | ||
| SESW 125-250 | 125 | 250 | 20 | 200 | 50 | ||
| SESW 125-300 | 125 | 300 | 20 | 200 | 50 | ||
| SESW 125-350 | 125 | 350 | 20 | 200 | 50 | ||
| SESW 150-150 | 150 | 150 | 20 | 100 | 100 | ||
| SESW 150-200 | 150 | 200 | 20 | 150 | 100 | ||
| SESW 150-250 | 150 | 250 | 20 | 200 | 100 |
1.به محیط کثیف حساس نیست
2مقاومت در برابر ضربه و ارتعاش در سرعت های کم
3. امکان کار با یک پایان سطح آسیاب ضعیف
4مقاومت خوب در برابر شرایط خوردگی
| مواد | پایه برنز | 500SP: CuZn25Al6Fe3Mn3 |
| SL2 | روغن گرافیت جامد | |
| تراکم | 8.2g/cm3 | |
| قدرت کششی | >=755N/mm2 | |
| مقاومت ضد فشرده | >=400 تا 500KJ/m3 | |
| سختی | >=200HB | |
| حداکثر فشار بار | 100N/mm2/ 120N/mm2(500SP120) | |
| محدودیت سرعت | 0.5 متر در ثانیه | |
| مقادیر محدودی PV | 1.65N/mm2.m/s | |
| ضریب اصطکاک | روغن زراعت | 0.03 |
| اصطکاک خشک | 0.16 | |
| دمای کار |
-50~+300°C |
■ برنز با پلاگین های گرافیتی خود چسبنده برای پوشیدن دو طرفه
■ آماده استفاده
■ برنز جامد در صورت درخواست در دسترس
این محصول به طور گسترده ای در ماشین آلات رولینگ ، ماشین آلات معدن ، ماشین آلات حمل و نقل ، توربین ، ماشین آلات تزریق ، قالب خودکار و غیره استفاده می شود...
قطعات فرسایش برنزی
