| نام تجاری: | VIIPLUS |
| شماره مدل: | L-Gibs - مس بدون روغن |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | محموله های گرافیت فلزی، چین، تولید کنندگان، تامین کنندگان، کارخانه، عمده فروشی، محموله های ژورنال فل |
اسلاید گیب خود روانکار برنز جامد قالب پانچ یک جزء با دقت تولید شده است که برای ارائه عملکردی روان و قابل اطمینان در کاربردهای قالب پانچ طراحی شده است. این قطعه که از برنز جامد ساخته شده است، دوام و مقاومت در برابر سایش استثنایی را ارائه می دهد و عملکرد طولانی مدت را حتی تحت بارهای سنگین و استفاده مکرر تضمین می کند.
ویژگی خود روانکاری اسلاید گیب یک مزیت کلیدی است که نیاز به روغن کاری و نگهداری منظم را کاهش می دهد. این طراحی نوآورانه، تامین مداوم روان کننده به سطوح تماس را تضمین می کند، اصطکاک و سایش را به حداقل می رساند و در نتیجه عملکردی روان تر و کارآمدتر را به دنبال دارد.
مواد برنز جامد انتخاب شده برای اسلاید گیب به دلیل خواص مکانیکی بالا، از جمله استحکام و سفتی، مشهور است. این ماده همچنین در برابر خوردگی مقاوم است و آن را برای استفاده در محیط های صنعتی مختلف مناسب می کند.
اسلاید گیب خود روانکار برنز جامد قالب پانچ به راحتی نصب و در سیستم های قالب پانچ موجود ادغام می شود. طراحی فشرده و ساخت دقیق آن، تناسب ایمن و قابل اعتمادی را تضمین می کند و هرگونه احتمال عدم تراز یا لغزش را به حداقل می رساند.
به طور کلی، اسلاید گیب خود روانکار برنز جامد قالب پانچ یک راه حل قوی و قابل اعتماد برای کاربردهای قالب پانچ است که به عملکردی روان و کارآمد نیاز دارد. ساخت دقیق، طراحی خود روانکاری و مواد با کیفیت بالا آن را به انتخابی مطمئن برای استفاده صنعتی تبدیل کرده است.
نوارهای سایش برنز

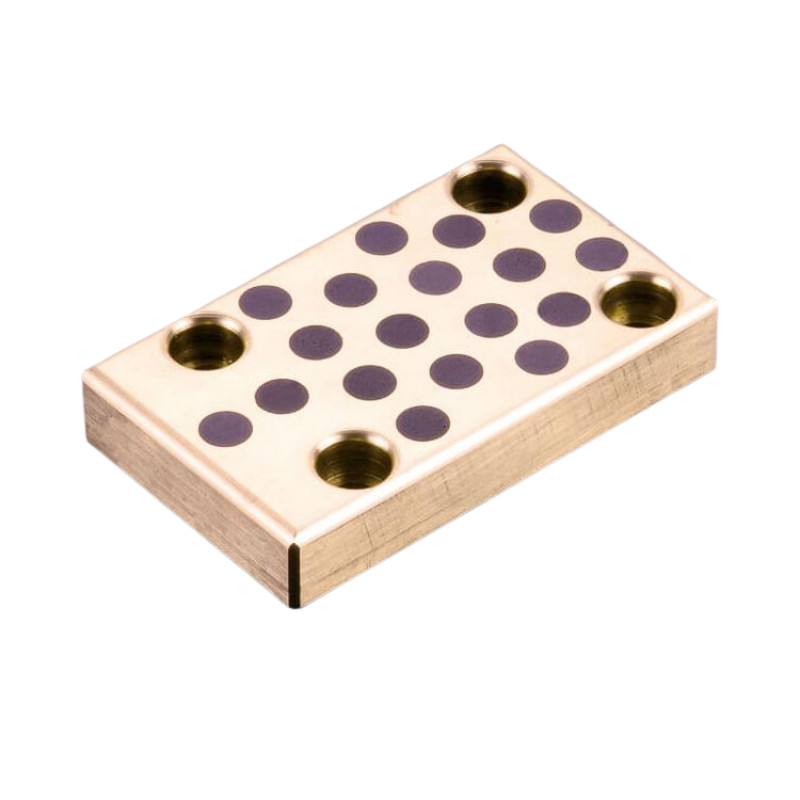

صفحه اسلاید گیب، صفحه گرافیت، مشخصات و ابعاد برخی از قطعات ممکن است به طور کامل پوشش داده نشود.
محصولات سفارشی
Gibs - آلیاژ مس بدون روغن
اطلاعات دقیق در مورد یاتاقان خود روانکار، بدون روغن، بدون روغن، بوش راهنما، صفحه سایش، واشر، L Gibbs، بلوک های V. تماس
قطعات استاندارد برای قالب زنی و پانچ > عناصر راهنما > عناصر راهنمای بدون روغن
SelfLube تولید می کند L-gibs, گیب های مربع و V-gibs, که برای هدایت و کنترل حرکت خطی در کاربردهایی که در آنبارهای سنگینمواجه می شوند: قالب های فلزی، قالب ها، ماشین های مخصوص و تجهیزات سنگین از همه نوع.
ساخته شده از جامدبرنز آلومینیومیبا یا بدون خود روانکاریگرافیت, گیب های SelfLube در طیف گسترده ای از اندازه های استاندارد اینچ و متریک موجود هستند. و اگر یک گیب استاندارد کارساز نباشد، SelfLube می تواند به طور اقتصادی گیب های سفارشی را تقریباً در هر اندازه ای بسازد.
همچنین، انواع اضافی گیب، که عمدتاً مربوط به قالب های فلزی است، ممکن است در بخش اجزای راهنما یافت شود.

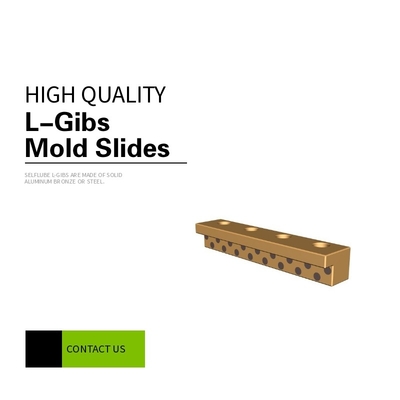

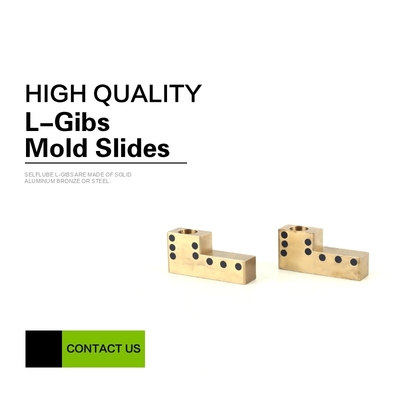

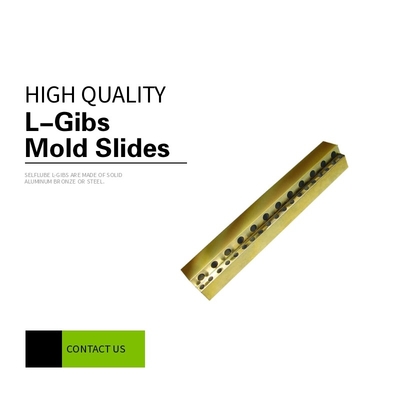

L-gibs SelfLube ازبرنز آلومینیومی جامد یا فولاد ساخته شده است. برنز آلومینیومی ما را می توان با یا بدون گرافیت خود روانکار یا سوراخ های نصب از پیش سوراخ شده سفارش داد. فولاد ما با یا بدون سوراخ موجود است. ما هیچ L-gib فولادی با گرافیت نمی سازیم. این اجزا که برای هدایت و کنترل حرکت خطی استفاده می شوند، در اندازه های استاندارد مختلفی عرضه می شوند. اگر اندازه استاندارد برای برنامه شما کارساز نباشد، SelfLube می تواند به راحتی یک اندازه سفارشی بسازد.
برنز بدون سوراخ
برنز
برنز با گرافیت بدون سوراخ
برنز با گرافیت
| مواد | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| چگالی | 8 | 8.9 | 7.8 | 8.9 | 8 |
| سختی HB | >210 | >70 | >150 | >95 | >280 |
| مقاومت کششی N/mm2 | >750 | >200 | >600 | >260 | >540 |
| مقاومت تسلیم N/mm2 | >450 | >90 | >260 | >150 | >450 |
| ازدیاد طول % | >12 | >15 | >10 | >8 | >0.3 |
| ضریب انبساط خطی |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| حداکثر دما | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| حداکثر بار N/mm2 | 100 | 60 | 50 | 70 | 150 |
| حداکثر سرعت (خشک) متر بر دقیقه | 15 | 10 | 20 | 10 | 15 |
| حداکثر PV N/mm2*m/min (روغن کاری) |
200 | 60 | 60 | 80 | 200 |
| تغییر شکل فشرده سازی 300N/mm2 |
<0.01mm | <0.05mm | <0.04mm | <0.05mm | <0.005mm |
| سرعت لغزش v: | 30 متر بر دقیقه |
| مواد پایه: | برنج مخصوص (SO#50SP2) |
| خود روانکاری: | بله |
| روان کننده: | گرافیت |
| فشار سطح P: | 100 N/mm² |
| مقدار P*v: | 200 N/mm² x m/min |
| دمای کار: | -50°C / +200°C (حداکثر 300°C) |
| ضریب اصطکاک: | 0,07 |
اسلاید گیب های قالب L-Gibs سختی بالایاتاقان روانکاری جامد برنجی آغشته شده با بهبود بیشتر سختی برنج با سختی بالا، منجر بهبار بالاترظرفیت تحمل و خاصیت بهتر مقاوم در برابر سایش. این محصولات به طور گسترده در دستگاه نورد ریخته گری مداوم، تجهیزات معدن، تجهیزات مهندسی، دستگاه های قالب گیری تزریقی و غیره استفاده می شوند. به دلیل سختی بالا، ماشینکاری و پرداخت آن دشوار است، فقط برای کاربردهای واقعاًبار بالا توصیه می شود.
| مواد پایه | CuZn25A16Fe3Mn3 | بار دینامیکی | 120N/mm² |
| سختی پایه | HB210~275 | ضریب اصطکاک | <0.16 |
| حداکثر دما | 300℃ | محدودیت سرعت | خشک 0.4 متر بر ثانیه روغن 5 متر بر ثانیه |
خود روانکاریL-Gibsیکسایش طولانی مدتسطح برایتولید بالاقالب ها با استفاده از اسلایدها و بادامک ها. L-Gibsبه راحتی قابل ماشینکاری هستند و می توانند به هر پیکربندی شکل داده شوند و نیازی به ابزار خاصی ندارند.
آنها بدون سوراخ های از پیش سوراخ شده عرضه می شوند و انعطاف پذیری را با الگوهای نصب فراهم می کنند. این امکان را فراهم می کند تا در اطراف خطوط آب و سایر اجزای قالب کار کنید.
ضریب اصطکاک کمسطح سایش طولانی مدت را فراهم می کند
بدون سوراخ های از پیش سوراخ شده برابر است با انعطاف پذیری الگوی نصب
تحمل نزدیک
| شماره قطعه | A قابل انتخاب |
S قابل انتخاب |
W | T | X | Y | d1 | d2 | h | |
| نوع | B | |||||||||
| (آلیاژ مس بدون روغن) |
15 | 40 | 5 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 |
| 60 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 80 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 100 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 120* | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 150 | 5 | 10 | 5 | 5 | 8 | 4.5 | 4.5 | |||
| 20 | 60 | 8 10 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |
| 80 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 100 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 120 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 150 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 200 | 5 | 15 | 7 | 7 | 9.5 | 5.5 | 5.5 | |||
| 25 | 80 | 10 12 15 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |
| 100 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 120 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 150 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 200 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 250 | 5 | 20 | 10 | 10 | 11 | 6.5 | 6.5 | |||
| 30 | 80 | 12 15 20 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |
| 100 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 120 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 150 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 200 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
| 300 | 8 | 25 | 10 | 10 | 14 | 9 | 9 | |||
