| نام تجاری: | VIIPLUS |
| شماره مدل: | جایگزینی بوشهای فلنج Metal-Polymer Low Friction Plain Bearings |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | 5000000 قطعه / قطعه یک هفته |

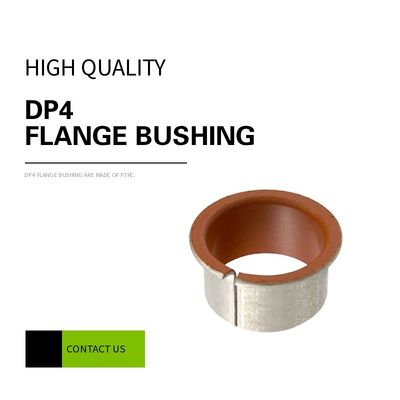

بوش فلنج Metal-Polymer Low Friction Plain Bearings، مجهز به بوش های یقه ای با روکش (پلی تترا فلوئورواتیلن)، یک جزء با کارایی بالا است که برای کاربردهایی طراحی شده است که به مقاومت در برابر سایش و اصطکاک کم نیاز دارند.ترکیب بوش فلنج Metal-Polymer Low Friction Plain Bearings و بوش های یقه ای با روکش قرمز مزایای زیادی در سیستم های مختلف صنعتی و مکانیکی دارد.
بوش فلنج Metal-Polymer Low Friction Plain Bearings خود یک قطعه مهندسی دقیق است که تراز دقیق و چرخش صاف را تضمین می کند.معمولاً از مواد با استحکام بالا مانند فولاد یا چدن ساخته می شود که دوام و عملکرد طولانی مدت را ارائه می دهد.

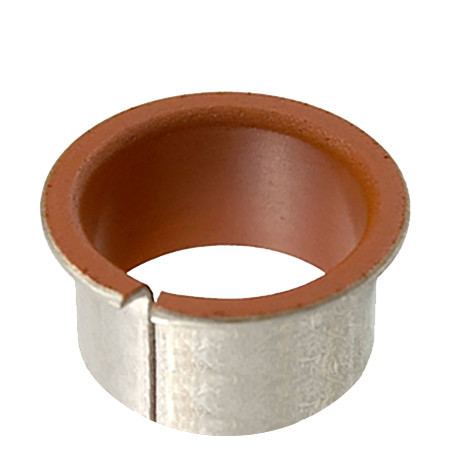

پوشش قرمز روی بوش های یقه از ویژگی های قابل توجه این سیستم است. یک فلوروپلیمر مصنوعی است که به دلیل روان کنندگی عالی، مقاومت شیمیایی و تحمل دما شناخته شده است.پوشش قرمز نه تنها شناسایی بصری بوته ها را افزایش می دهد، بلکه به عنوان یک لایه محافظ اضافی عمل می کند و مقاومت در برابر سایش را بهبود می بخشد و اصطکاک را کاهش می دهد.
ترکیب بوش فلنج Metal-Polymer Low Friction Plain Bearings و بوش های یقه ای با روکش قرمز مخصوصاً برای کاربردهایی که بارهای زیاد، سرعت بالا یا محیط های سخت وجود دارد مناسب است.خواص اصطکاک کم پوشش به کاهش اتلاف انرژی و بهبود کارایی کمک می کند، در حالی که مقاومت در برابر سایش عملکرد طولانی مدت و کاهش نیازهای تعمیر و نگهداری را تضمین می کند.
به طور کلی، بوش فلنج Metal-Polymer Low Friction Plain Bearings با بوش های یقه ای با روکش قرمز راه حلی قابل اعتماد و کارآمد برای کاربردهای مختلف صنعتی و مکانیکی است.مقاومت در برابر سایش، اصطکاک کم و هم ترازی دقیق را ارائه می دهد و عملکرد روان و قابل اعتماد سیستم را تضمین می کند.
بلبرینگ های فلزی پلیمری ضد اصطکاک
نوع (بوشینگ کشویی با روکش ) فولاد + زینتر برنز متخلخل +
بدون سربفلنجبوش ها دارندسطوح کشویی وبدنه های فولادی قلع اندود، آنها را جایگزینی موثر برای مکان هایی می کند که نمی توانند یا نباید روغن کاری شوند.این نوع را برایسرعت کم، بار زیادبرنامه های کاربردی، یا برنامه های کاربردی با سرعت کم و بار بالا.این آستین مناسب برای کاربردهایی است که در آنباید از اصطکاک و گرما اجتناب شود.آستین را می توان به عنوان مثال در روغن یا آب استفاده کرد و داردمقاومت در برابر خوردگی خوب.علاوه بر این، مدل می تواند بسیار بالا و بسیار بالا را تحمل کنددمای پایین و ضریب اصطکاک پایینی دارد.به عنوان مثال، در تجهیزات بدنسازی.
|
اندازه
|
سفارشی
|
|
مواد
|
برنز + پودر برنز +
|
|
رنگ
|
طبیعی
|
|
گواهینامه
|
ISO9001، TS16949
|
|
حداکثر ظرفیت بار P
|
بار استاتیک 250 نیوتن بر میلی متر مربع، بار دینامیکی 140 نیوتن بر میلی متر مربع، بار نوسانی 60 نیوتن بر میلی متر مربع
|
|
حداکثر سرعت خط V
|
روغن کاری خشک 2.5 متر بر ثانیه، روغن کاری > 5 متر بر ثانیه
|
|
حد مقدار PV
|
روانکاری خشک 1.8N/mm²· m/s، روغن کاری 3.6N/mm²· m/s
|
|
ضریب اصطکاک u
|
روغن کاری خشک 0.08 ~ 0.20 ، روغن کاری 0.02 ~ 0.12
|
|
حداکثر دمای کاری
|
-200 ~ 280 ℃
|
|
محور جفت گیری
|
سختی >220 HB، زبری Ra=0.4~1.25
|
|
رسانایی گرمایی
|
60W/(m·k)
|
|
ضریب انبساط خطی
|
18×10-6/K
|
|
کاربرد
|
صنعت متالورژی، آسیاب ریخته گری و نورد پیوسته، ماشین آلات بتن و نقاله های مارپیچی
|
بوش آستین فلنج CDIN 1494، بوش سایز فلنج، مورد تایید ROHS
سطح کشویی ساخته شده ازدر اسکلت فولادی کنسرو شده
مخصوصاً برای مکان هایی که روغن کاری امکان پذیر یا مطلوب نیست مناسب است.
بلبرینگ فلنج دار Metal-Polymer Low Friction Plain Bearings مناسب برایدر حال اجرا خشک با ضریب اصطکاک کم، نرخ سایش کم، ویژگی های لغزش خوب، فیلم انتقال ایجاد شده از سطح فلز جفت محافظت می کند.مناسب برای حرکت چرخشی و نوسانیمقاومت شیمیایی بالا، جذب کمتر آب و کاهش تورم.همچنین با روانکاری عملکرد خوبی دارد.
| / فیبر + برنز + فولاد + آبکاری مس / آبکاری قلع |
| خواص فیزیکی و مکانیکی | استفاده | ||
| حداکثر دمای عملیاتی Tmax | 280 درجه سانتی گراد | خشک | خوب |
| حداقل دمای عملیاتی Tmin | -200 درجه سانتیگراد | روغن کاری شده | خیلی خوب |
| حداکثر بار استاتیک Psta، حداکثر | 250 نیوتن بر میلی متر مربع | روغن کاری شده با گریس | خوب |
| حداکثر بار دینامیکی Pdyn، حداکثر | 140 نیوتن بر میلی متر مربع | آب روغن کاری شده | نمایشگاه |
| حداکثر سرعت لغزش V-dry | 2.5 متر بر ثانیه | روانکاری سیال فرآیند | خوب |
| حداکثر سرعت لغزش V-روغن روغن کاری شده | 5 متر بر ثانیه | ||
| حداکثر PV Factor-dry | 1N/mm²·m/s | ||
| حداکثر ضریب PV-روغن روغن کاری شده | 10N/mm²·m/s | ||
| ضریب اصطکاک f-dry | 0.04-0.25 | ||
| ضریب اصطکاک F-Oil روانکاری شده | 0.02-0.08 | ||
| این ماده با معیارهای درخواستی مطابقت داردعمر طولانی و عملکرد بدون مشکل با یا بدون روغن کاری. |
| خودرو: تراکتورها، کمباین ها، سمپاش های زراعی، خاکبرها، گریدرها و سایر ساخت و سازها، ماشین آلات خودرو، کاربردهای خاص در سیلندرهای فرمان، واشرهای رانش فرمان، ترمزهای دیسکی، کالیپرها و پیستون ها، کمک فنرها، اتصال گاورنر، موتور برف پاک کن شیشه جلو، مجموعه دنده های شیب دار ... |
| ماشین آلات تجاری: دستگاه های فتوکپی، ماشین تحریر، مرتب کننده پست، سیستم های متر پست، چاپگرهای ترمینال کامپیوتر و تجهیزات جانبی، دستگاه های چاپ اتوماتیک، ماشین آلات پردازش نامه ... |
| هیدرولیک و شیرآلات: پمپ های دنده ای، چرخشی، آبی، پیستونی محوری و انواع دیگر، توپی، پروانه ای، بخاری پاپت و سایر شیرها و گیره های شیر... |
| لوازم خانگی: ضبط صوت، یخچال، تهویه مطبوع، پاک کننده، پولیش، چرخ خیاطی، فر، ماشین ظرفشویی، ماشین لباسشویی...و جابجایی مواد، موتور دریایی، بسته بندی، تجهیزات نساجی، ابزار و غیره. |
1./فیبرضخامت مخلوط 0.01 ~ 0.03 میلی متر، یک فیلم انتقال اولیه عالی را فراهم می کند که به طور موثر سطوح جفت گیری مجموعه بلبرینگ را می پوشاند و یک فیلم روان کننده جامد از نوع اکسید تشکیل می دهد.
2. ضخامت پودر برنز متخلخل 0.20-0.35mm، حداکثر را فراهم می کند.هدایت حرارتی دور از سطح یاتاقان، همچنین به عنوان یک مخزن برای مخلوط -Fibre عمل می کند.
3.فولاد کم کربن، ظرفیت حمل بار فوق‌العاده بالا، اتلاف حرارت عالی را ارائه می‌دهد.
4.مس/قلعضخامت آبکاری 0.002 میلی متر، فراهم می کندمقاومت در برابر خوردگی خوب.
|
عمومی |
|
واحد |
ارزش |
|
حداکثر بار، ص |
استاتیک پویا |
N/mm2 N/mm2 |
250 140 |
|
دمای عملیاتی |
حداقل حداکثر |
درجه سانتی گراد درجه سانتی گراد |
- 200 280 |
|
ضریب انبساط حرارتی خطی |
موازی با سطح |
10-6/K |
11 |
|
نرمال به سطح |
10-6/K |
30 |
| حداکثر سرعت لغزش، U | ام‌اس | 2.5 | |
| حداکثر فاکتور pU | N/mm2 xm/s | 1.0 | |
| ضریب اصطکاک | 0.04 - 0.25 * |
|
|
|||
| حداکثر سرعت لغزش، U | ام‌اس | 5.0 | |
| حداکثر فاکتور pU | N/mm2 xm/s | 10.0 | |
| ضریب اصطکاک | 0.02 - 0.08 |
|
|
|||
| زبری سطح شفت، Ra |
خشک روغن کاری شده |
میکرومتر میکرومتر |
0.3 - 0.5 ≤ 0.05 - 0.4 * |
| سختی سطح شفت | طول عمر یاتاقان بهبود یافته و قابل قبول سخت نشده > 200HB | ||
| خشک | خوب |
| روغن کاری شده | خیلی خوب |
| روغن کاری شده با گریس | خوب |
| آب روغن کاری شده | نمایشگاه |
| روانکاری سیال فرآیند | خوب |
