| نام تجاری: | VIIPLUS |
| شماره مدل: | یاطاقان دشت کامپوزیت |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | 9000000 قطعه / قطعه یک هفته |

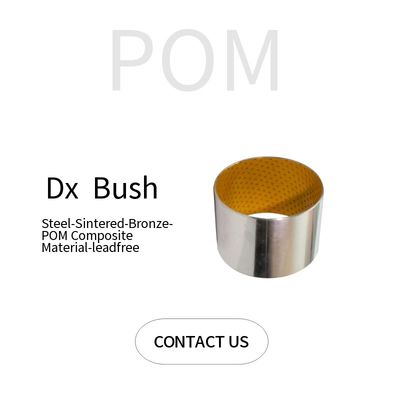

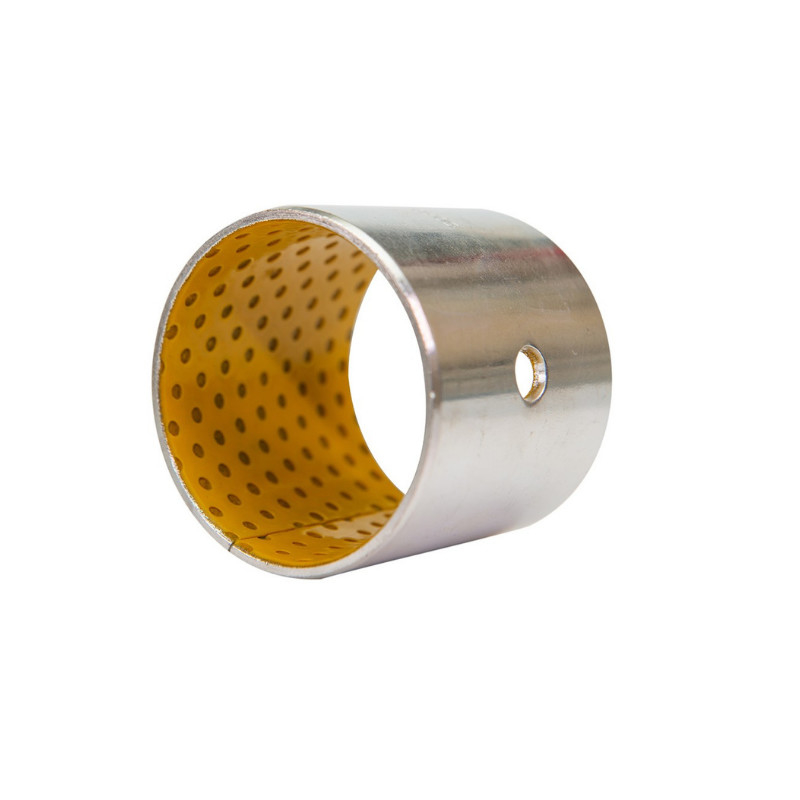

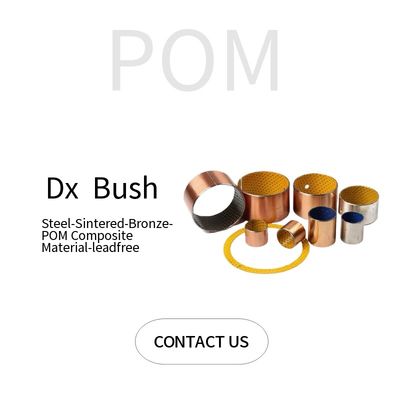

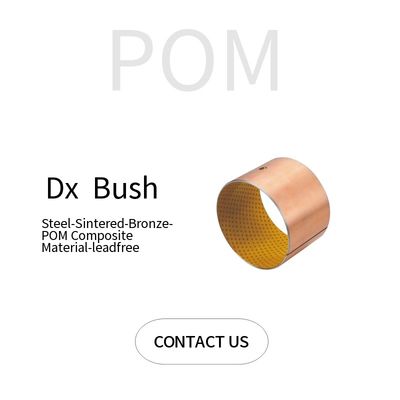

بوشینگ کشویی کامپوزیت برنزی متخلخل فولادی استوانه‌ای یک جزء مهندسی دقیق است که مقاومت به سایش و عملکرد کشویی برتری را ارائه می‌دهد. این بوشینگ منحصربه‌فرد از یک پایه فولادی با یک لایه برنزی متخلخل تشکیل شده است که بیشتر با پلی‌اکسی‌متیلن (POM)، نوعی پلاستیک مهندسی که به دلیل خواص مکانیکی عالی‌اش شناخته می‌شود، پیوند خورده است.
لایه برنزی متخلخل روانکاری و مقاومت به سایش عالی را فراهم می‌کند، در حالی که لایه بیرونی POM عملکرد کشویی و دوام بوشینگ را افزایش می‌دهد. ترکیب این مواد منجر به یک بوشینگ کشویی می‌شود که می‌تواند بارهای سنگین و حرکات مکرر را تحمل کند و در عین حال یک سطح کشویی صاف و ثابت را حفظ کند.
طراحی استوانه‌ای این بوشینگ امکان نصب و ادغام آسان در سیستم‌های مکانیکی مختلف را فراهم می‌کند. معمولاً در کاربردهایی مانند یاتاقانهای خطی، ریل‌های راهنما و سایر ماشین‌آلات دقیق که حرکت کشویی صاف و قابل اعتماد حیاتی است، استفاده می‌شود.
بوشینگ کشویی کامپوزیت POM برنزی متخلخل نیز در برابر خوردگی و مواد شیمیایی مقاوم است و آن را برای استفاده در محیط‌های خشن مناسب می‌کند. دوام و طول عمر آن، آن را به یک راه‌حل مقرون‌به‌صرفه برای کاهش هزینه‌های نگهداری و زمان خرابی در سیستم‌های مکانیکی تبدیل می‌کند.
به طور خلاصه، بوشینگ کشویی کامپوزیت POM برنزی متخلخل فولادی استوانه‌ای یک جزء مهندسی دقیق است که مقاومت به سایش، عملکرد کشویی و دوام برتری را ارائه می‌دهد. ترکیب منحصربه‌فرد مواد آن، آن را برای طیف گسترده‌ای از کاربردها که در آن حرکت کشویی صاف و قابل اعتماد ضروری است، مناسب می‌کند.
مواد بوشینگ کامپوزیت فلز-پلیمر
پشت فولادی + برنز متخلخل متخلخل + POM با تامین‌کننده یاتاقان و بوشینگ شیارهای روانکاری
فولاد با لایه برنز قلع متخلخل متخلخل، که با آن پوشانده شده است POM به عنوان لایه کشویی. لایه کشویی POM حاوی جیب‌های گریس است که به عنوان مخزن روان‌کننده عمل می‌کنند. مناسب برای روانکاری گریس و روغن
حداکثر فشار سطح
استاتیک: 140 مگاپاسکال دینامیک: 70 مگاپاسکال
حداکثر سرعت کشویی
روانکاری گریس: 2.5 متر بر ثانیه
حداکثر مقدار PV
روانکاری گریس: 2.8 مگاپاسکال x متر بر ثانیه
محدوده دما: -40 تا +130 درجه سانتی‌گراد
انبساط حرارتی: 11 x 10 /K
ضریب اصطکاک
روانکاری گریس: µ = 0.06 تا 0.14
| شاخص عملکرد | داده | شاخص عملکرد | داده | ||
| ظرفیت بار P (اصطکاک خشک) |
بار استاتیک | 250 | محدودیت مقدار PV | روانکاری روغن | 2.8 |
| بار دینامیکی | 140 | ضریب اصطکاک u | روانکاری روغن | 0.05~0.25 | |
| حداکثر سرعت خطی V | روانکاری روغن | 2.5 متر بر ثانیه | هدایت حرارتی | 4W/mk | |
| دمای کار | -40~+130 | ضریب انبساط خطی | 12*10/K | ||
حداقل سختی ≥ 200HB
زبری سطح: Ra ~ 0.4 µm
| Article-No. | d | D | h | L 0 -0.4 |
|||||||||
| ∅ | ∅ | ∅ | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |
| POM-BUSH | 10 | 12 | 14 | • | • | • | |||||||
| POM-BUSH | 12 | 14 | 4 | • | • | • | |||||||
| POM-BUSH | 14 | 16 | 4 | • | • | ||||||||
| POM-BUSH | 15 | 17 | 4 | • | • | • | |||||||
| POM-BUSH | 16 | 18 | 4 | • | • | • | |||||||
| POM-BUSH | 18 | 20 | 4 | • | • | • | |||||||
| POM-BUSH | 20 | 23 | 4 | • | • | • | • | ||||||
| POM-BUSH | 22 | 25 | 4 | • | • | • | • | ||||||
| POM-BUSH | 24 | 27 | 4 | • | • | • | • | ||||||
| POM-BUSH | 25 | 28 | 6 | • | • | • | • | ||||||
| POM-BUSH | 28 | 32 | 6 | • | • | • | |||||||
| POM-BUSH | 30 | 34 | 6 | • | • | • | • | • | |||||
| POM-BUSH | 32 | 36 | 6 | • | • | • | • | • | |||||
| POM-BUSH | 35 | 39 | 6 | • | • | • | • | • | |||||
| POM-BUSH | 40 | 44 | 8 | • | • | • | • | • | • | • | |||
| POM-BUSH | 45 | 50 | 8 | • | • | • | • | • | • | • | |||
| POM-BUSH | 50 | 55 | 8 | • | • | • | • | • | • | ||||
| POM-BUSH | 55 | 60 | 8 | • | • | • | • | • | • | ||||
| POM-BUSH | 60 | 65 | 8 | • | • | • | • | • | • | ||||
| POM-BUSH | 65 | 70 | 8 | • | • | • | |||||||
| Article-No. | d | D | h | L 0 -0.4 |
|||||||||
| ∅ | ∅ | ∅ | 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | ||
| POM-BUSH | 70 | 75 | 8 | • | • | • | • | ||||||
| POM-BUSH | 75 | 80 | 8 | • | • | • | • | ||||||
| POM-BUSH | 80 | 85 | 9.5 | • | • | • | • | ||||||
| POM-BUSH | 85 | 90 | 9.5 | • | • | • | • | ||||||
| POM-BUSH | 90 | 95 | 9.5 | • | • | • | • | • | |||||
| POM-BUSH | 95 | 100 | 9.5 | • | • | • | • | • | |||||
| POM-BUSH | 100 | 105 | 9.5 | • | • | • | • | • | |||||
| POM-BUSH | 105 | 110 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 110 | 115 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 120 | 125 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 125 | 130 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 130 | 135 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 140 | 145 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 150 | 155 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 160 | 165 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 170 | 175 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 180 | 185 | 9.5 | • | • | • | • | • | • | • | |||
| POM-BUSH | 190 | 195 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 200 | 205 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 220 | 225 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 240 | 245 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 250 | 255 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 260 | 265 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 280 | 285 | 9.5 | • | • | • | • | • | • | • | • | ||
| POM-BUSH | 300 | 305 | 9.5 | • | • | • | • | • | • | • | • | ||
عملکرد بدون نیاز به تعمیر و نگهداریبدون نیاز به روانکاری (
کامپوزیت)بدون نیاز به ماشینکاری.
POM کامپوزیت)حداقل ضخامت دیواره، حداقل الزامات فضا
تطبیق با
بارهای سنگینطیف گسترده‌ای از دماها
خواص لغزشی خوب
تقریباً بدون لغزش-چسبندگی
مقاومت به سایش بالا
کمتر حساس به بارگذاری لبه (
کامپوزیت POM)بدون نیاز به ماشینکاری.
