| نام تجاری: | bimetal |
| شماره مدل: | برنز بلبرینگ دو فلزی |
| مقدار تولیدی: | 800 قطعه / قطعه (حداقل سفارش) |
| قیمت: | $0.20 - $2.00 / Pieces ,Negotiable |
| شرایط پرداخت: | TT در پیشرفت |
| توانایی عرضه: | ریخته گری بوش دو فلزی ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشینگ خود روان |

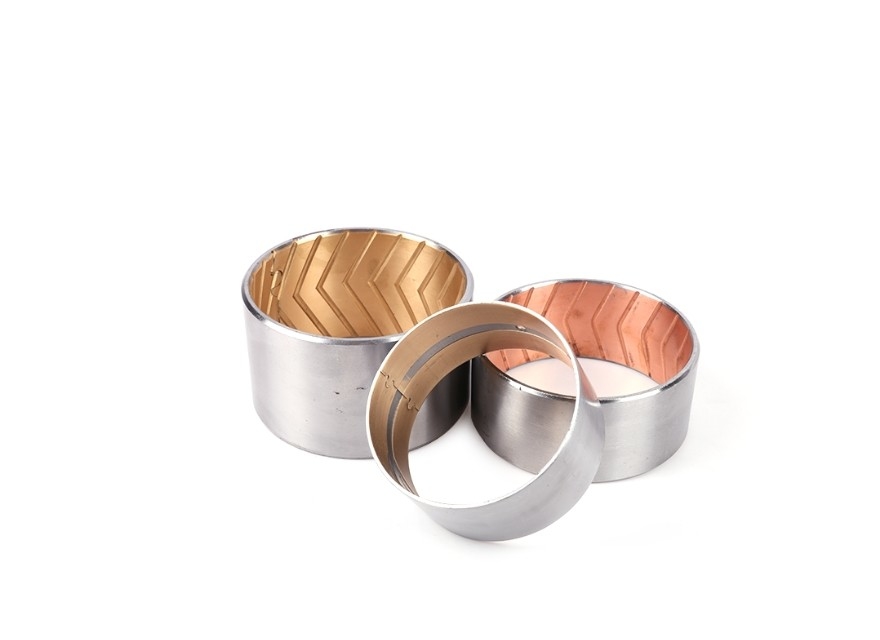

بوشهای استوانه‌ای متریک برنزی یاتاقان‌های دو فلزی اجزایی با مهندسی دقیق هستند که مقاومت در برابر سایش و دوام بالاتری را در طیف گسترده‌ای از کاربردها ارائه می‌دهند.این بوش ها با استفاده از یک طرح دو فلزی ساخته می شوند که معمولاً یک پشتیبان فولادی را با پوشش آلیاژ برنز ترکیب می کند.
آلیاژ برنز، اغلب CuSn10Pb10 یا ترکیبی مشابه، خواص خود روانکاری عالی و مقاومت در برابر سایش، خوردگی و خستگی را ارائه می دهد.این به بوشینگ ها اجازه می دهد تا سطح صاف و قابل اعتمادی را برای عملکرد اجزای دوار، حتی تحت بارهای سنگین و شرایط با سرعت بالا، حفظ کنند.
طراحی استوانه ای متریک این بوش ها، تناسب و تراز دقیق را در شفت ها و محفظه های اندازه متریک تضمین می کند.این دقت باعث کاهش اصطکاک، ارتعاش و سر و صدا می‌شود که در نتیجه راندمان بهبود یافته و عمر طولانی‌تر می‌شود.
بوشهای استوانه‌ای متریک برنزی یاتاقان‌های دو فلزی معمولاً در ماشین‌آلات صنعتی، قطعات خودرو و سایر برنامه‌های کاربردی مورد استفاده قرار می‌گیرند که در آن قابلیت اطمینان و دوام بسیار مهم است.آنها برای کاربردهایی با بارها، سرعت ها و شرایط عملیاتی متفاوت مناسب هستند و آنها را به انتخابی همه کاره و قابل اعتماد برای طیف وسیعی از صنایع تبدیل می کند.
چه به جایگزینی برای بوش های فرسوده نیاز داشته باشید و چه به دنبال بوش های جدید برای یک دستگاه جدید هستید، بوش های استوانه ای متریک برنزی یاتاقان دو فلزی راه حلی عالی ارائه می دهند.امروز با تامین کننده مورد اعتماد خود تماس بگیرید تا در مورد این قطعات مهندسی دقیق و نحوه بهبود عملکرد تجهیزات شما بیشتر بدانید.
نوع بوش: آستین;ابعاد: واحد طراحی: متریک;مواد:یاتاقانسطح: برنز سرب دار (خط داریاتاقانسطح)؛بدنه: فولادی;اضافی.

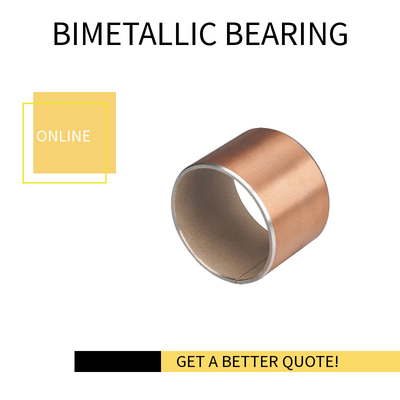

بلبرینگ های دو فلزیبوش های برنزی با پشتی فولادی برای کاربردهایی با بارهای زیاد و شرایط عملیاتی خشن ایده آل هستند.مقاومت در برابر سایش.

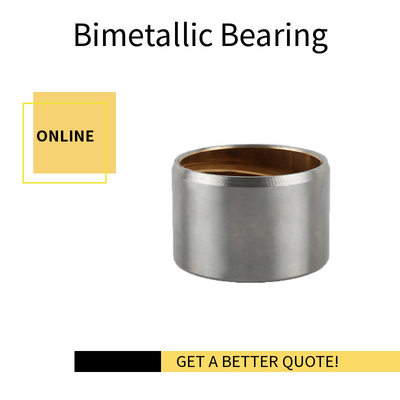

بلبرینگ دو فلزی از فولاد پخته شده با CuPb10Sn10 یا CuSn6Zn6Pb3 به عنوان لایه آستر ساخته شده است.این نوع بوش بهترین عملکرد خود را در بین بوش های ساخته شده از مواد آلیاژ مس سرب در این محدوده محصول نشان می دهد.بیشتر برای شرایط سرعت متوسط و ضربه زیاد مناسب است.
| آلیاژ برنز سرب | CuPb10Sn10 یا CuSn6Zn6Pb3 | ||
| ظرفیت بار | 65 نیوتن بر میلی متر مربع | آلیاژ سختی | HB70 ~ 100 |
| حداکثر دما | 260 ℃ | ||
فولادی با پوشش برنزی سرب برای کاربردهای روغن کاری شده.این ماده ظرفیت بارگذاری بالا و خواص خستگی خوبی دارد.این به طور گسترده ای در کاربردهای خودرو مانند کمپرسورها، دنده فرمان، فرمان برق، یاتاقان های پدال، بوش های کینگ پین، محورهای درب عقب، حمل و نقل مکانیکی و تجهیزات بالابر، موتورهای هیدرولیک، ماشین آلات کشاورزی و غیره استفاده می شود.
| ترکیبات شیمیایی | |||
| مواد | ترکیب آلیاژی | استاندارد بین المللی | سختی آلیاژ |
| بوشینگ دو فلزی 800 | JIS-LBC3/SAE-797 | Cupb10Sn10 | HB70-100 |
| بوشینگ های دو فلزی 720 | JIS-LBC6/SAE-799 | Cupb24Sn4 | HB45-70 |
| بوشینگ های دو فلزی 700 | JIS-KJ3/SAE-48 | Cupb30 | HB30-45 |
| بوشینگ های دو فلزی 20 | JIS-AJL/SAE-783 | AlSn20Cu | HB30-40 |
| فنیداده ها | ||||
| حداکثربار | استاتیک | 120 نیوتن بر میلی متر مربع | سختی آلیاژ | 240 نیوتن بر میلی متر مربع |
| پویا | 60 نیوتن بر میلی متر مربع | دما | -40 درجه سانتیگراد ~ + 250 درجه سانتیگراد | |
| حداکثرسرعت (روغنکاری شده) | 2 متر بر ثانیه | ضریب اصطکاک | 0.08 ~ 0.20 | |
| حداکثرPV | 2.8N/mm2*m/s | رسانایی گرمایی | 60 وات (m*k) -1 | |
| بار شکستن | 350 نیوتن بر میلی متر مربع | Coef.انبساط حرارتی | 14*10-6*k-1 | |
مواد بوش دو فلزی ساخته شده از برنز سرب دار با پشتی فولاد دو فلزی که برای کاربردهای روغن کاری مناسب است این ماده دارای ظرفیت باربری بالا و خواص خستگی خوبی است.این به طور گسترده در کاربردهای خودرو مانند کمپرسورها، چرخ دنده‌های فرمان، فرمان برقی، بوشهای پدال، بوشهای کینگ پین، صندوق عقب، تجهیزات حمل و نقل مکانیکی و بالابر، موتورها و پمپ‌های هیدرولیک، ماشین‌آلات کشاورزی و غیره استفاده می‌شود.
1. لایه برنز متخلخل دو فلزی: مقاومت در برابر سایش خوب و ظرفیت بار عالی.
2. پشتیبانی فولادی: با گذاشتن پایه بوشینگ ها، تکیه گاه فولادی ویژگی های پایداری استثنایی، بار و اتلاف گرما را ارائه می دهد.
|
دی |
انجام دادن |
شفت DS h8 |
مسکن H7 DH | شناسه بعد از ثابت Di، a |
سی دی ترخیص |
ضخامت دیوار S3 |
سوراخ روغن dL |
B 0 -0.40 |
||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | ||||||||
| 10 | 12 | 10 -0.022 | 12 + 0.018 |
+0.148 +0.010 |
0.170 0.010 |
0.995 0.935 |
4 |
Bimatal Bushing-800 1010 | Bimatal Bushing-800 1015 | Bimatal Bushing-800 1020 | ||||
| 12 | 14 | 12 -0.027 | 14 + 0.018 |
0.175 0.010 |
Bimatal Bushing-800 1210 | Bimatal Bushing-800 1215 | Bimatal Bushing-800 1220 | |||||||
| 14 | 16 | 14 -0.027 |
+0.018 16 |
Bimatal Bushing-800 1410 | Bimatal Bushing-800 1415 | Bimatal Bushing-800 1420 | ||||||||
| 15 | 17 | 15 -0.027 |
+0.018 17 |
Bimatal Bushing-800 1510 | Bimatal Bushing-800 1515 | Bimatal Bushing-800 1520 | ||||||||
| 16 | 18 | 16 -0.027 |
+0.018 18 |
Bimatal Bushing-800 1610 | Bimatal Bushing-800 1615 | Bimatal Bushing-800 1620 | ||||||||
| 18 | 20 | 18 -0.027 |
+0.021 20 |
+0.151 +0.010 |
0.178 0.010 |
Bimatal Bushing-800 1810 | Bimatal Bushing-800 1815 | Bimatal Bushing-800 1820 | Bimatal Bushing-800 1825 | |||||
| 20 | 23 | 20 -0.033 |
+0.021 23 |
+0.161 +0.020 |
0.194 0.020 |
1.490 1.430 |
Bimatal Bushing-800 2010 | Bimatal Bushing-800 2015 | Bimatal Bushing-800 2020 | Bimatal Bushing-800 2025 | ||||
| 22 | 25 | 22 -0.033 |
+0.021 25 |
6 |
Bimatal Bushing-800 2210 | Bimatal Bushing-800 2215 | Bimatal Bushing-800 2220 | Bimatal Bushing-800 2225 | ||||||
| 24 | 27 | 24 -0.033 |
+0.021 27 |
Bimatal Bushing-800 2410 | Bimatal Bushing-800 2415 | Bimatal Bushing-800 2420 | Bimatal Bushing-800 2425 | Bimatal Bushing-800 2430 | ||||||
| 25 | 28 | 25 -0.033 |
+0.021 28 |
Bimatal Bushing-800 2515 | Bimatal Bushing-800 2520 | Bimatal Bushing-800 2525 | Bimatal Bushing-800 2530 | |||||||
| 26 | 30 | 26 -0.033 |
+0.021 30 |
+0.181 +0.040 |
0.214 0.040 |
1.980 1.920 |
Bimatal Bushing-800 2615 | Bimatal Bushing-800 2620 | Bimatal Bushing-800 2625 | Bimatal Bushing-800 2630 | ||||
| 28 | 32 | 28 -0.033 |
+0.025 32 |
+0.185 +0.040 |
0.218 0.040 |
Bimatal Bushing-800 2815 | Bimatal Bushing-800 2820 | Bimatal Bushing-800 2825 | Bimatal Bushing-800 2830 | Bimatal Bushing-800 2840 | ||||
| 30 | 34 | 30 -0.033 |
+0.025 34 |
Bimatal Bushing-800 3015 | Bimatal Bushing-800 3020 | Bimatal Bushing-800 3025 | Bimatal Bushing-800 3030 | Bimatal Bushing-800 3040 | ||||||
| 32 | 36 | 32 -0.039 |
+0.025 36 |
0.224 0.040 |
Bimatal Bushing-800 3215 | Bimatal Bushing-800 3220 | Bimatal Bushing-800 3225 | Bimatal Bushing-800 3230 | Bimatal Bushing-800 3240 | |||||
| 35 | 39 | 35 -0.039 |
+0.025 39 |
Bimatal Bushing-800 3520 | Bimatal Bushing-800 3525 | Bimatal Bushing-800 3530 | Bimatal Bushing-800 3540 | Bimatal Bushing-800 3550 | ||||||
| 38 | 42 | 38 -0.039 |
+0.025 42 |
8 |
Bimatal Bushing-800 3820 | Bimatal Bushing-800 3825 | Bimatal Bushing-800 3830 | Bimatal Bushing-800 3840 | Bimatal Bushing-800 3850 | |||||
| 40 | 44 | 40 -0.039 |
+0.025 44 |
Bimatal Bushing-800 4020 | Bimatal Bushing-800 4025 | Bimatal Bushing-800 4030 | Bimatal Bushing-800 4040 | Bimatal Bushing-800 4050 | ||||||
|
دی |
انجام دادن |
شفت DS h8 |
مسکن H7 DH | شناسه بعد از ثابت Di، a |
سی دی ترخیص |
ضخامت دیوار S3 | سوراخ روغن dL |
B 0 -0.40 |
|||||||
| 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45 -0.039 | 50+0.025 |
+0.225 +0.080 |
0.264 0.080 |
2.460 2.400 |
8 |
Bimatal Bushing-800 4525 | Bimatal Bushing-800 4530 | Bimatal Bushing-800 4540 | Bimatal Bushing-800 4550 | ||||
| 50 | 55 | 50 -0.039 | 55+0.030 |
+0.230 +0.080 |
0.269 0.080 |
Bimatal Bushing-800 5030 | Bimatal Bushing-800 5040 | Bimatal Bushing-800 5050 | Bimatal Bushing-800 5060 | ||||||
| 55 | 60 | 55 -0.046 | 60+0.030 |
0.276 0.080 |
Bimatal Bushing-800 5530 | Bimatal Bushing-800 5540 | Bimatal Bushing-800 5550 | Bimatal Bushing-800 5560 | |||||||
| 60 | 65 | 60 -0.046 |
+0.030 65 |
Bimatal Bushing-800 6030 | Bimatal Bushing-800 6040 | Bimatal Bushing-800 6050 | Bimatal Bushing-800 6060 | ||||||||
| 65 | 70 | 65 -0.046 |
+0.030 70 |
Bimatal Bushing-800 6530 | Bimatal Bushing-800 6540 | Bimatal Bushing-800 6550 | Bimatal Bushing-800 6560 | ||||||||
| 70 | 75 | 70 -0.046 |
+0.030 75 |
Bimatal Bushing-800 7030 | Bimatal Bushing-800 7040 | Bimatal Bushing-800 7050 | Bimatal Bushing-800 7060 | Bimatal Bushing-800 7080 | |||||||
| 75 | 80 | 75 -0.046 |
+0.030 80 |
9.5 |
Bimatal Bushing-800 7530 | Bimatal Bushing-800 7540 | Bimatal Bushing-800 7550 | Bimatal Bushing-800 7560 | |||||||
| 80 | 85 | 80 -0.046 |
+0.035 85 |
+0.235 +0.080 |
0.281 0.080 |
Bimatal Bushing-800 8040 | Bimatal Bushing-800 8050 | Bimatal Bushing-800 8060 | Bimatal Bushing-800 8080 | ||||||
| 85 | 90 | 85 -0.054 |
+0.035 90 |
0.289 0.080 |
Bimatal Bushing-800 8530 | Bimatal Bushing-800 8550 | Bimatal Bushing-800 8560 | Bimatal Bushing-800 8580 | Bimatal Bushing-800 85100 | ||||||
| 90 | 95 | 90 -0.054 |
+0.035 95 |
Bimatal Bushing-800 9050 | Bimatal Bushing-800 9060 | Bimatal Bushing-800 9080 | Bimatal Bushing-800 90100 | ||||||||
| 95 | 100 | 95 -0.054 |
+0.035 100 |
Bimatal Bushing-800 9560 | Bimatal Bushing-800 9580 | Bimatal Bushing-800 9590 | Bimatal Bushing-800 95100 | ||||||||
| 100 | 105 | 100-0.054 |
+0.035 105 |
Bimatal Bushing-800 10060 | Bimatal Bushing-800 10080 | Bimatal Bushing-800 10090 | Bimatal Bushing-800 100100 | ||||||||
| 105 | 110 | 105-0.054 |
+0.035 110 |
Bimatal Bushing-800 10560 | Bimatal Bushing-800 10580 | Bimatal Bushing-800 105100 | |||||||||
| 110 | 115 | 110-0.054 |
+0.035 115 |
Bimatal Bushing-800 11060 | Bimatal Bushing-800 11080 | Bimatal Bushing-800 110100 | |||||||||
| 115 | 120 | 115-0.054 |
+0.035 120 |
Bimatal Bushing-800 11550 | Bimatal Bushing-800 11580 | ||||||||||
| 120 | 125 | 120-0.054 |
+0.040 125 |
+0.240 +0.080 |
Bimatal Bushing-800 12050 | Bimatal Bushing-800 12060 | Bimatal Bushing-800 120100 | ||||||||
| 125 | 130 | 125-0.063 |
+0.040 130 |
0.303 0.080 |
Bimatal Bushing-800 125100 | ||||||||||
| 130 | 135 | 130-0.063 |
+0.040 135 |
Bimatal Bushing-800 13060 | Bimatal Bushing-800 130100 | ||||||||||
| 135 | 140 | 135-0.063 |
+0.040 140 |
Bimatal Bushing-800 13560 | Bimatal Bushing-800 13580 | ||||||||||
| 140 | 145 | 140-0.063 |
+0.040 145 |
Bimatal Bushing-800 14060 | Bimatal Bushing-800 14080 | Bimatal Bushing-800 140100 | |||||||||
| 150 | 155 | 150-0.063 |
+0.040 155 |
Bimatal Bushing-800 15060 | Bimatal Bushing-800 15080 | Bimatal Bushing-800 150100 | |||||||||
کاربرد آن شامل سیستم تعلیق تعادل کامیون های سنگین، غلتک مسیر بولدوزر، شاسی خودرو و غیره می باشد.
