| نام تجاری: | Graphite Bearing Design |
| شماره مدل: | بوشهای گرافیت |
| مقدار تولیدی: | اندازه استاندارد بوش برنز حداقل مقدار حداقل سفارش |
| قیمت: | Oilless Bushings High Quality Price Ratio B2B |
| شرایط پرداخت: | T / T در پیشرفت |
| توانایی عرضه: | بوشینگ برنز آنلاین ، بلبرینگ برنز را بخرید |
گرافیت bush bearings، به طور خاص درجه C86300، به دلیل خواص منحصر به فرد و طراحی بدون روغن، در کاربردهای مختلف صنعتی به طور گسترده ای استفاده می شود.این لاجری ها مزایای متعددی مانند خواص خود چرب کننده عالی دارند.، مقاومت در برابر دمای بالا و مقاومت در برابر خوردگی، آنها را برای محیط های سخت مناسب می کند.
گرافیت C86300 از یک آلیاژ بر پایه مس با درصد بالایی از ذرات گرافیت در قالب ماتریس ساخته شده است.این ترکیب باعث می شود که لاغرها با مقاومت بسیار عالی در برابر فرسایش و توانایی کار بدون نیاز به روغن خارجی باشند..
طراحی بدون روغن این لوله ها به طور قابل توجهی خطر آلودگی و نیاز به نگهداری را کاهش می دهد،که آنها را برای کاربردهایی که روان کردن آن دشوار یا نامطلوب است، ایده آل می کند.علاوه بر این، خواص خود روان کننده ذرات گرافیت اجازه می دهد تا لوله ها به راحتی و به طور کارآمد در طول دوره های طولانی کار کنند.
گرافیت لوله کشی بوش در اندازه های مختلف و پیکربندی های مختلف برای پاسخگویی به نیازهای خاص برنامه های کاربردی مختلف در دسترس است. تامین کنندگان عمده این لوله کشی ها را با قیمت های رقابتی ارائه می دهند.اجازه دادن به مشتریان برای خرید عمده و صرفه جویی در هزینه ها.
به طور خلاصه، گرافیت لوله کش های بش ساخته شده از مواد درجه C86300 یک راه حل قابل اعتماد و مقرون به صرفه برای برنامه هایی است که نیاز به لوله های بدون روغن و خود روان کننده دارند.خواص منحصر به فرد و دوام آنها را انتخاب محبوب بین کاربران صنعتی می کند.
F1126 - بش های راهنما برای مجموعه اژکتور - DME - Mat. 2.0598 - 200HB - گرافیت
C86300.pdfحامل برنزی
مواد برنزی گرافیت معادلترکیب ASTM C86300ما سفارشات عمده فروشی و عمده فروشی گرافیت برنز برای کسب و کار و استفاده تجاری از چین را ارائه می دهیم. سفارشات عمده فروشی در تحمل استاندارد ما در دسترس هستند.و همچنین انواع دیگر مواد برنزی بدون روغن، از مواد برنزی ریخته شده. سفارشات بزرگ شامل اندازه کوچک و اندازه بزرگ و / یا سفارشی اندازه فلنج ساخته شده به سفارش از چین. لطفا با ما تماس بگیرید از طریق ایمیل امروز و مطمئن شوید که مشخص مقدار سفارش مورد نظر خود را
تا بتونيم با اطلاعات بيشتري با شما تماس بگيريم
مواد آلیاژ

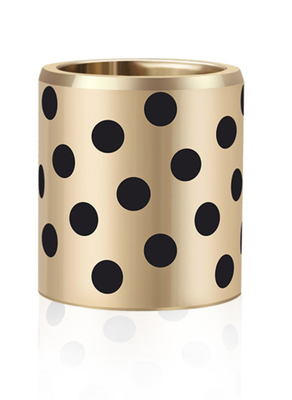

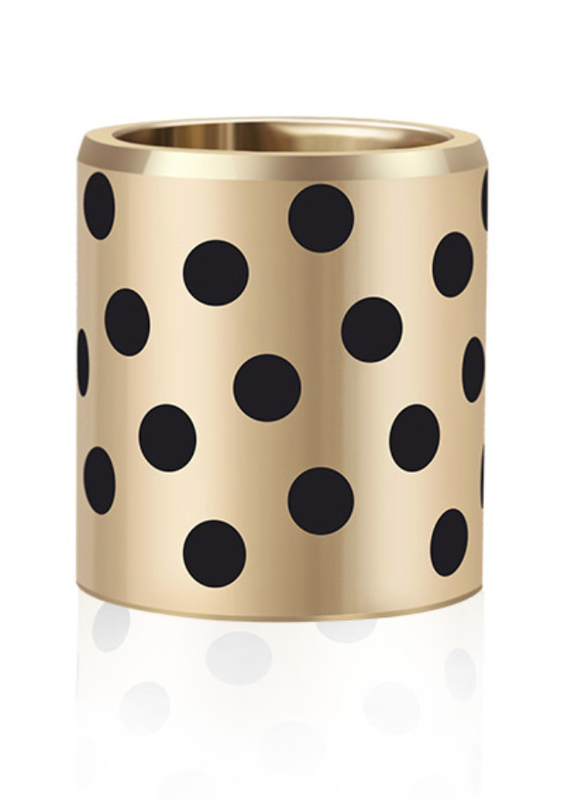

مخزن برنزی با پلاگین های گرافیت
3⁄4 ID x 1-1/8 OD x 3⁄4 طول
1 ′′ ID x 1-3/8 ′′ OD x 3⁄4 ′′ بلند
1-1/4 ID x 1-5/8 OD x 3⁄4 طول
| مدل | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| درجه برندهای چین GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | فولاد+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| بین المللی ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | فولاد+CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| آلمان DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | فولاد+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| ژاپنی JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ایالات متحده ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | کلاس 40 | 52100 |
| استاندارد بریتانیا | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
ترکیب شیمیایی آلیاژ مواد
| عناصر شیمیایی | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| Cu (٪) | استراحت کن | استراحت کن | استراحت کن | - | - | ||
| Sn (٪) | - | 6 | - | 10 | 6 | - | - |
| Zn (٪) | 25 | 6 | - | - | 6 | - | - |
| نی (٪) | - | - | - | - | - | - | - |
| AI (٪) | 6 | - | 10 | - | - | - | - |
| Fe (٪) | 3 | - | 3 | - | - | استراحت کن | استراحت کن |
| Mn (٪) | 3 | - | - | - | - | 0.905 - 13 | 0.20 به صفر40 |
| Cr (٪) | - | - | - | - | - | - | 1.30 به 165 |
| C (٪) | - | - | - | - | - | 2.5 - 4 | 0.95 به 105 |
| سی (٪) | - | - | - | - | - | 1.۰-۱3 | 0.15-035 |
| Pb (٪) | - | 3 | - | - | 3 | - | - |
پارامترهای فنی
| عملکرد | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| حداکثر بار P (N/mm2) | 100 | 60 | 70 | 60 | 250 | ||
| حداکثر سرعت V (m/s) | روغن خشک0.4 | 2 | 2 | 0.5 | 0.1 | ||
| حداکثر.PV (N/mm2·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| تراکم ρ ((g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| مقاومت کششی (N/mm2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| کشش (٪) | > 10 | > 4 | > 10 | - | - | ||
| سختی (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| حداکثر دمای (°C) | 300 | 350 | 300 | 400 | 350 | ||
| ضریب اصطکاک (μ) | روغن ترشح: 0.03 | اصطکاک ((خشک): 0.16 | |||||
گرافیت پلاگین برنز بوشینگ ها همه خود روان کننده و بدون تعمیر و نگهداری هستند. این بوشینگ ها از برنز مدفوعی مستمر و با پلاگین های روان کننده جامد وصل می شوند.يه تکه و يه جفت شدن
سطح همیشه باید با یک فیلم از روان کننده جدا شود. با گرافیت پلاگین برنز بوشینگ نیازی به هیچ نوع روان کننده اضافی نیست.
لایه سطحی با گرافیت بهبود می یابد تا بهکمترین ضریب
سفارشات عمده فروشی و انبوه گرافیت
SE 112 گرافیت بوش 50 62 50mm C86300
درجه حرارت کار گرافیتی -40 °C تا 300 °C، mos2، تحمل مطابق با استاندارد TS12115
| الزامات شیمیایی | ||||||||||||
| مس آلیاژ شماره UNS |
ترکیب، % حداکثر، به جز موارد ذکر شده | |||||||||||
| نیکل | ||||||||||||
| مس | قلع | سرب | زینک | آهن | از جمله | آلومینیوم | منگنیز | آنتیمون | گوگرد | فسفر | سیلیکون | |
| کوبالت | ||||||||||||
| C86300 | 60.0660 | 0.20 | 0.20 | 22.028.0 | 2.040 | 1.0A | 5.075 | 2.5550 | .... | .... | .... | .... |
| C90500 | 86.0-890 | 9.0110 | 0.30 | 1.030 | 0.20 | 1.0A | 0.005 | .... | 0.20 | 0.05 | 0.05ب | 0.005 |
| C91100 | 82.0 ¢850 | 15.0170 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C91300 | 79.۰۸۲0 | 18.0200 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C93700 | 78.۰۸۲0 | 9.0110 | 8.0110 | 0.8 | 0.7C | 0.50A | 0.005 | .... | 0.50 | 0.08 | 0.10ب | 0.005 |
| A برای تعیین حداقل مس، مس را می توان به عنوان مس اضافه به نیکل محاسبه کرد. | ||||||||||||
| ب در قالب مدارات مستمر، فوسفور باید حداکثر 1.5٪ باشد. | ||||||||||||
| C آهن باید حداکثر 0.35 درصد باشد در صورت استفاده از آن برای حمایت از فولاد. | ||||||||||||
در حالی که منتظر می مانید
دستگاه های تعمیر سیلندر های هیدرولیکی
تولیدی اسکناس های هیدرولیکی
سرویس فرنگ / چرخ
جوشکاری / ساخت سبک
مهندسی در محل
ما در صنعت تعمیرات هيدروليک سلندر موقعیت منحصر به فردی داریم.
خدمات جایگزین شدن سیلندر هیدرولیک چین
|
Cu%1 |
Pb٪ |
% |
Zn٪ |
فی٪ |
%12 |
% |
Mn٪ |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
ترکیب شیمیایی بر اساس ASTM C86300 بشینگ برنز |
|||||||||||
|
60.00- |
|
|
22.00- |
2.00- |
|
5.00- |
2.50- |
||||
درمقاومت لباسفلز پشت با روان کننده های جامد می تواند به طور مداوم منبع روان کننده را در طول عملیات بردار برای دستیابی به ویژگی خود روان کننده فراهم کند.مقاومت در برابر بار سنگین و ضربهاز فلز واصطکاک کمعامل غیر فلزی، این ماده برای شرایط مختلف کار مناسب است.

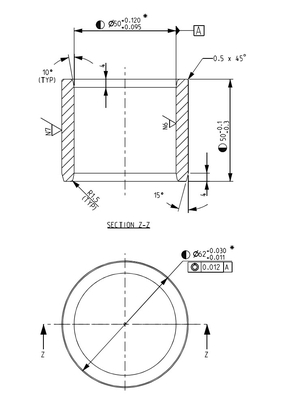

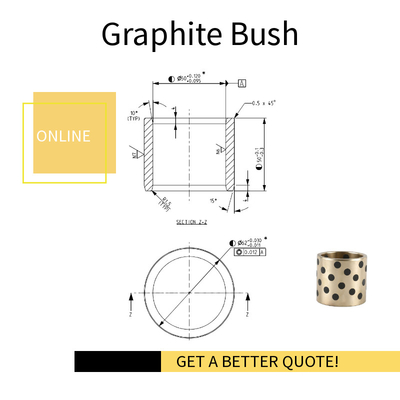

نقشه اندازه ای از لاغرهای خود چسبنده فلزی:
ID50MM*OD62MM*LENGTH50MM
| نوع | 650 | 650S5 | 650W1 | 650W3 | 650S1 | 650S2 | 650S3 | |
| مواد | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | ||||
| تراکم | 7.8 | 8.9 | 7.8 | 8.9 | ||||
| سختی HB | ≥210 | ≥250 | ≥210 | ≥230 | ≥70 | ≥ 150 | ≥75 | |
| قدرت کششی MPa | ≥750 | ≥800 | ≥755 | ≥755 | ≥250 | ≥500 | ≥270 | |
| قدرت بازده MPa | ≥450 | ≥450 | ≥400 | ≥400 | ≥90 | ≥260 | ≥ 150 | |
| % طول کششی | ≥12 | ≥8 | ≥12 | ≥12 | ≥13 | ≥10 | ≥5 | |
| ضریب گسترش حرارتی | 1.9x10*٪/°C | 1.8x10*9/°C | 1.6x10^*/°C | 1.8x10*/°C | ||||
| مکس، عملیات موقت. | -40 تا +300 درجه سانتیگراد | -40 تا +400 درجه سانتیگراد | ||||||
| حداکثر بار MPa | 50 | 75 | 75 | 100 | 50 | |||
| حداکثر سرعت m/s | خشک | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 | ||
| روغن شده | 1 | 0.25 | 1 | 0.25 | 2.5 | |||
| حداکثر PV (N/mm2*m/s) | خشک | 1.65 | 1 | |||||
| روغن شده | 3.25 | 1.65 | ||||||
داده های فوق توسط viiplus توصیه می شود. داده های طراحی باید با توجه به شرایط خاص کاربرد ارزیابی شوند.
CuZn25AI5Mn4Fe3اندازه غلاف برنزی
گرافیت خطی از مس مجموعه روغن بوشینگ خود روان کننده JDB ID 40mm OD 45mm 48mm 50mm
خود روان کننده زمانی که روان کننده استاندارد غیر عملی است
عملکرد خوبی تحت بار های مختلف، انواع و سرعت عملیات
مقاومت در برابر محیط های خوردنی و خصمانه
عملکرد عالی در دمای متوسط تا بالا تا 600 درجه فارنهایت
سازگار با بیشتر روغن های چسبناک و روغن و روغن
| روغن | ویژگی | کاربردهای معمول |
| SL1 گرافیت + افزونه ها |
مقاومت شیمیایی خوبواصطکاک کم ضریب ها. دمای کار تا 400 درجه سانتیگراد |
مناسب برای کاربردهای صنعتی عمومی که در معرض جو. |
| SL4 + MoS2+ افزودنی ها |
ضریب اصطکاک پایینو آب روان درجه حرارت کار تا +300oC |
مناسب برای آب حالت روان کننده. شامل کشتی ها، توربین های هیدرولیکی و توربین های بخار است. |
کاربردهای بوشینگ های گرافیتی تقریباً نامحدود است. از کاربردهای سخت تا نگهداری تا محیط های با دمای بالا تا بار سنگین
کاربردهای مختلف، بوچینگ های برنزی گرافیت بسته شده دارای مقاومت عالی در برابر خرابی هستند.
کارخانه های فولادی، فرن ها، دستگاه های خشک کردن، کبابگاه ها، مبادلات گرما، ماشین های چاپ، خطوط مونتاژ، ماشین آلات، کانویر های زنجیره ای، ساختارهای ساحلی، جرثقیل های عرشه،
وینچ ها، پوشه های کلاه، بازوهای فرمان، تجهیزات بلند، کارخانه های تایر و کاغذ، لاجری های لینک برای ماشین آلات قالب تزریقی، مخلوط کننده ها، آسیاب ها، پلتراژرها، ماشین آلات ساخت و ساز، معدن
دستگاه ها، بازوها، برقی ها و بیشتر.
| نوع | توضیحات |
| پوشه های گرافیتی | 35*25*35 |
| 40*30*30 | |
| 40*30*35 | |
| 40*30*40 | |
| 40*30*45 | |
| 45*35*30 | |
| 45*35*35 | |
| 45*35*45 | |
| 45*35*50 | |
| 50*40*30 | |
| ۷۰*۶۰*۶۰ | |
| 50*40*35 | |
| 50*40*40 | |
| 50*40*45 | |
| 50*40*50 | |
| 50*40*55 | |
| 55*45*45 | |
| 60*50*45 | |
| ۶۰*۵۰*۵۰ | |
| 40x30x25 | |
| 48x38x55 | |
| 40x30x20 | |
| 55x45x60 | |
| 40x35x35 | |
| 38x25x30 | |
| 38x30x30 | |
| 38x30x45 | |
| 38x30x35 | |
| 38X30X40 | |
| 40*30*448 | |
| 40x30x45 | |
| 30x25x30 | |
| 45x30x45 | |
| 48x40x30 | |
| 40x30x34 | |
| 70x60x62 | |
| 38.8x30.8x30 | |
| 30*25*20 | |
| 33*25*30 | |
| 48*40*40 | |
| 75*60*60 | |
| 60*50*70 | |
| 75*60*65 | |
| 85*70*75 | |
| 36*30*35 | |
| 105*90*100 | |
| 100*85*95 | |
| 95*85*110 | |
| 95*85*95 | |
| 60*50*49 | |
| ۶۰*۵۰*۵۰ | |
| 55*50*45 | |
| 50*45*40 | |
| 35*30*30 | |
| 80*65*60 | |
| 80*65*75 | |
| ۸۶*۷۱*۸۵ | |
| 95*80*70 | |
| 80/70*60*27/5 | |
| 80/70*60*33/5 | |
| 35x25x30 | |
| 35x25x40 | |
| 45x35x30 | |
| 45x35x40 | |
| 55x45x40 | |
| 55x45x30 | |
| 55x45x50 | |
| 55x45x70 | |
| 62x45x43 | |
| 60x50x55 | |
| 60x50x60 | |
| 60x50x65 | |
| 65x55x40 | |
| 65x55x55 | |
| 65x55x60 | |
| 65x55x70 | |
| 65x55x75 | |
| 70x55x45 | |
| 70x55x50 | |
| 75x60x50 | |
| 75x60x75 | |
| 75x60x90 | |
| 80x60x50 | |
| 70x50x50 | |
| 65x50x50 | |
| 70x55x42 | |
| 60x50x45 | |
| 62x45x42 | |
| گرافیت پوشه ای بسته شده | 35*25*30 |
| 45*35*35 | |
| 33*25*20 | |
| 40*30*40 | |
| 45*35*50 | |
| 50*40*50 | |
| 50*40*60 | |
| 55*45*50 | |
| 60*45*60 | |
| 60*50*60 | |
| 60*50*70 | |
| ۶۵*۵۰*۷۰ | |
| ۶۵*۵۵*۵۰ | |
| 70*55*60 | |
| 75*60*50 | |
| 75*60*80 | |
| 80*65*60 | |
| 90*70*70 | |
| 90*75*70 | |
| 100*80*50 | |
| 90*80*100 | |
| 110*90*60 |
