| نام تجاری: | VIIPLUS |
| شماره مدل: | GLIDLAGER |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | بلبرینگ برنز سوراخ دار Be یاطاقان های بسته بندی شده برنز ساده |
VIIPLUS پوشه های برنزی CuSn8 پیچیده: مهندسی دقیق برای دوام شدید
در صنایع که مقاومت ماشین آلات قابل مذاکره نیست،VIIPLUS پوشه های برنزی CuSn8به عنوان گواهی از نوآوری و قابلیت اطمینان است.برنز قلع فوسفوری (CuSn8P)، این بوچینگ ها مقاومت در برابر سایش، مقاومت در برابر خستگی و سازگاری در کاربردهای سخت را ارائه می دهند.DIN 1494وISO 3547با توجه به استانداردهای استاندارد، بوژینگ های VIIPLUS® راه حل مورد نیاز برای صنایع هستند که اولویت طولانی مدت و بهره وری هزینه را دارند.
اين بشينگ ها قطعاتي با دقت ساخته شده ازبرنز همگن CuSn8P، یک آلیاژ با کارایی بالا غنی شده از فسفر (7.5٪ Sn، 0.01٪ 0.4٪ P).اکستروژن سردو رولر دقیق برای ایجاد پرتوهای دارای دیوارهای نازک باسوراخ های تزریق یکنواختبرای توزیع بهینه چربی. ویژگی های کلیدی عبارتند از:
با توجه به استانداردهای بین المللی، این بوشینگ ها در کاربردهای متوسط تا کم سرعت که در آن قابلیت اطمینان بسیار مهم است، برجسته می شوند.
خواص مواد برتر
طراحی کم نگهداری
عملکرد مقرون به صرفه
بشینگ های VIIPLUS CuSn8P در بخش هایی که نیاز به انعطاف پذیری دارند مورد اعتماد هستند:
محصول پرچمدار در مجموعه VIIPLUS، این بش نمونه ای از برتری مهندسی است:
ارتقا به بشینگ های VIIPLUS CuSn8P برای عملکرد بی نظیر
از سایت های ساختمانی سخت گرفته تا ماشین آلات دقیق کشاورزی، VIIPLUS بوشه هایی را ارائه می دهد که دوام بیشتری دارند و عملکرد بهتری دارند.کاهش زمان توقف، کاهش هزینه ها و افزایش بهره وریبا اجزای طراحی شده برای افراطی ها.
امروز با شرکت VIIPLUS تماس بگیریدبرای نقل قول، مشخصات سفارشی، یا راهنمایی متخصص.
توضیحات متای: کشف VIIPLUS ′s Wrapped Bronze CuSn8P Bushings ′ مطابق با DIN 1494/ISO 3547 ، نگهداری کم و قابل سفارشی سازی. ایده آل برای ساخت و ساز ، کشاورزی و ماشین آلات صنعتی.
کلمات کلیدی: پوشه برنزی پیچیده، آلیاژ برنزی CuSn8P، پوشه های DIN 1494، لگارهای کم نگهداری، ماتریس برنزی همگن، لگارهای اسلایدی VIIPLUS، WB902 230/235x60.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
بوته های ساده
WB802 9090
WB802 125100
WB802 8080
بوته های ساده با فلنج
WB802WF 8080
| داده ها | کد | FB-092 |
| مواد | CuSn8P ((Qsn8-0.3) | |
| درخواست ها | محصولات به طور گسترده ای در ماشین آلات کشاورزی، ماشین آلات ساختمانی، ماشین آلات مهندسی استفاده می شود. | |
| تراکم g/cm3 | 8.8 | |
| حداکثر ظرفیت بار N/mm2 | 120 | |
| حداکثر سرعت خط V | روغن ترشح m/s | 2.5 |
| مقدار محدودی PV | روغن روغن N/mm2·m/s | 2.8 |
| قدرت کششی N/mm2 | >460 | |
| قدرت کششی N/mm2 | >280 | |
| سختی HB | 90 تا 150 | |
| ضریب اصطکاک u | 0.06 ~ 015 | |
| محور جفت گیری | سختی HRC | ≥50 |
| خشکی Ra | 0.4 تا 10 | |
| دمای کار °C | -40 ~ +150 | |
| رسانایی حرارتی W/mk | 58 | |
| ضریب گسترش خطی | 18.5×10-6/K | |
| علاوه بر محصولات استاندارد نشان داده شده در کاتالوگ، شما همچنین می توانید محصولات غیر استاندارد را ارائه دهید یا طبق نیازهای مشتری سفارش دهید. | ||

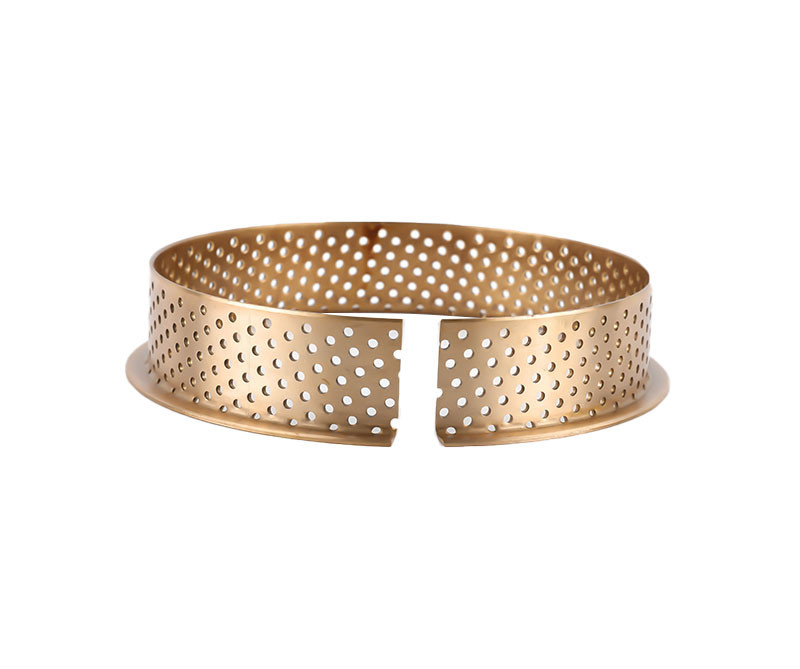

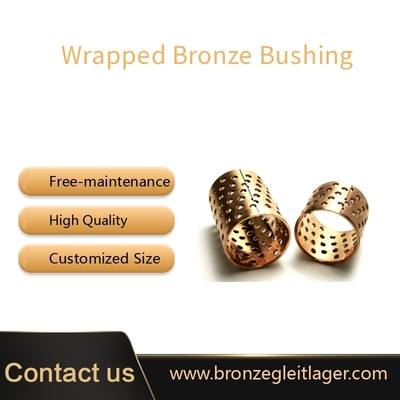

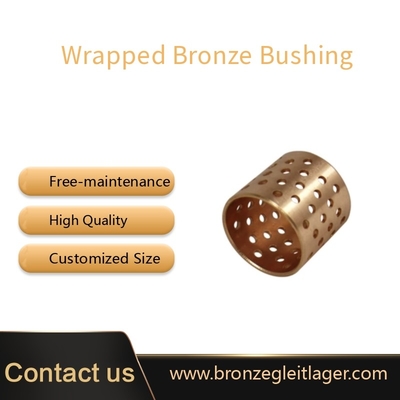

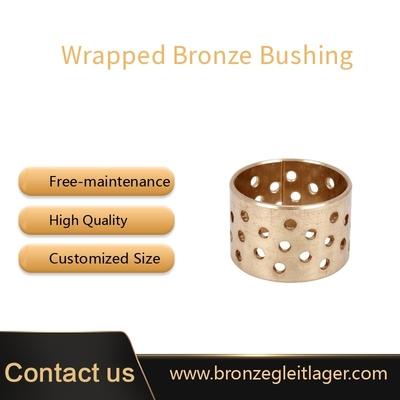

بش برنز پیچیده از قلع برنز ساخته شده استCUSN8که ازتراکم بالا، سطح آن با سوراخ روغن با زاویه و تراکم خاص سوراخ می شود بنابراین آن را آسان تر به شکل یک فیلم روغن زمانی که بشینگ کار می کند.ضد خستگی و بار خوباین محصولات به طور گسترده ای در شرایط بار سنگین اما سرعت پایین اجرا، مانند در کشاورزی، ساخت و ساز و ماشین آلات مهندسی استفاده می شود.
1. صرفه جویی در مقدار زیادی از مواد برنزو ساعات کاری را که معمولاً برای پیچاندن بش برنز صرف می شود صرف کنید.
2در مقایسه با بشینگ های چرخدار و نردبان های رولر،نور و مقرون به صرفه تر.
3حفره های مختلف و شکاف های مختلف می تواند در سطح اصطکاک برای ذخیره چربی ساخته شود، که فاصله روانکاری را تا 5 برابر طولانی تر از مورد نیاز برای بش برنز افزایش می دهد.
4.به شدتتحمل بار بالا، به ویژه برای سطوح خشکی خشن مناسب است.
محصولات استاندارد در دسترس: بوش های مستقیم، صفحه های فشار و پرتوهای فشار.
محصولات غیر استاندارد در دسترس هستند: بش های آستین، صفحه های فشار، بش های فلج، بش های لوله کشی، صفحه های اسلایدی و ترکیب بش های فولادی.
| شناسه بعد از ثابت شدن | بیش از حد | f1 | f2 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | ||
| 10 | +0043 0 |
12 | +0065 +0030 |
0.5 | 0.3 | · | · | · | ||||||||||
| 12 | +0043 0 |
14 | +0065 +0030 |
· | · | · | ||||||||||||
| 14 | +0043 0 |
16 | +0065 +0030 |
· | · | · | · | |||||||||||
| 15 | +0043 0 |
17 | +0065 +0030 |
· | · | · | · | |||||||||||
| 16 | +0043 0 |
18 | +0065 +0030 |
· | · | · | · | |||||||||||
| 18 | +0043 0 |
20 | +0065 +0030 |
· | · | · | · | |||||||||||
| 20 | +0052 0 |
23 | +0075 +0035 |
0.8 | 0.4 | · | · | · | · | |||||||||
| 22 | +0052 0 |
25 | +0075 +0035 |
· | · | · | · | |||||||||||
| 24 | +0052 0 |
27 | +0075 +0035 |
· | · | · | · | |||||||||||
| 25 | +0052 0 |
28 | +0075 +0035 |
· | · | · | · | |||||||||||
| 28 | +0052 0 |
32 | +0075 +0035 |
· | · | · | · | |||||||||||
| 30 | +0062 0 |
34 | +0075 +0035 |
1 | 0.6 | · | · | · | · | · | · | |||||||
| 32 | +0062 0 |
36 | +0065 +0045 |
· | · | · | · | · | · | |||||||||
| 35 | +0062 0 |
39 | +0065 +0045 |
· | · | · | · | · | · | |||||||||
| 40 | +0062 0 |
44 | +0065 +0045 |
· | · | · | · | · | · | |||||||||
| 45 | +0062 0 |
50 | +0065 +0045 |
1.2 | 0.8 | · | · | · | · | · | · | |||||||
| 50 | +0062 0 |
55 | +0065 +0045 |
· | · | · | · | · | · | |||||||||
| 55 | +0074 0 |
60 | +0100 +0055 |
· | · | · | · | · | · | |||||||||
| 60 | +0074 0 |
65 | +0100 +0055 |
· | · | · | · | · | · | |||||||||
| 65 | +0074 0 |
70 | +0100 +0055 |
· | · | · | · | · | · | |||||||||
| 70 | +0074 0 |
75 | +0100 +0055 |
· | · | · | · | · | · | · | ||||||||
| 75 | +0074 0 |
80 | +0100 +0055 |
· | · | · | · | · | · | · | ||||||||
| 80 | +0074 0 |
85 | +0100 +0055 |
1.4 | 0.8 | · | · | · | · | · | · | · | ||||||
| 85 | +0087 0 |
90 | +0120 +0070 |
· | · | · | · | · | · | · | · | · | ||||||
| 90 | +0087 0 |
95 | +0120 +0070 |
· | · | · | · | · | · | · | · | · | ||||||
| 95 | +0087 0 |
100 | +0120 +0070 |
· | · | · | · | · | · | |||||||||
| 100 | +0087 0 |
105 | +0120 +0070 |
· | · | · | · | · | · | |||||||||
| 105 | +0087 0 |
110 | +0120 +0070 |
· | · | · | · | · | · | |||||||||
| 110 | +0087 0 |
115 | +0120 +0070 |
· | · | · | · | · | · | |||||||||
| 115 | +0087 0 |
120 | +0120 +0070 |
· | · | · | · | · | · | |||||||||
| 120 | +0087 0 |
125 | +0120 +0070 |
· | · | · | · | · | ||||||||||
| 125 | +0087 0 |
130 | +0170 +0100 |
· | · | · | · | · | ||||||||||
| 130 | +0100 0 |
135 | +0170 +0100 |
· | · | · | · | · | ||||||||||
| 135 | +0100 0 |
140 | +0170 +0100 |
· | · | · | · | · | ||||||||||
| 140 | +0100 0 |
145 | +0170 +0100 |
· | · | · | · | · | ||||||||||
| 145 | +0100 0 |
150 | +0170 +0100 |
· | · | · | · | · | ||||||||||
| 150 | +0100 0 |
155 | +0170 +0100 |
· | · | · | · | · | ||||||||||
| 155 | +0100 0 |
160 | +0170 +0100 |
· | · | · | · | · | ||||||||||
| 160 | +0100 0 |
165 | +0170 +0100 |
· | · | · | · | · | ||||||||||
