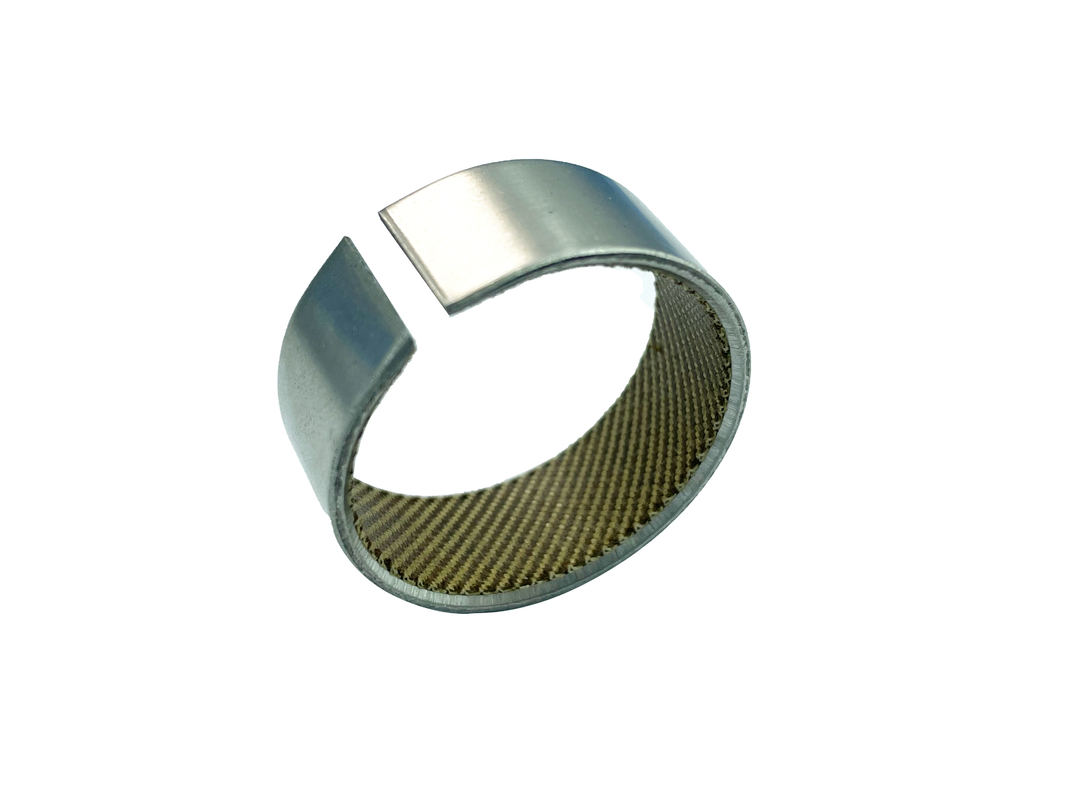

بوش استیل ضد زنگ, لایه کشویی پارچه

اندازه های استاندارد اندازه ها و مواد ویژه در صورت درخواست در دسترس هستند

بوش استیل ضد زنگمواد یاتاقان یک پارچه هیبریدی آغشته به رزین خود روان کننده با الیاف روی سطح سایش است که روی فولاد ضد زنگ 316 یا Inconel 625 با چسب مخصوص با دمای بالا چسبانده شده است.این برای استفاده به عنوان یک پوشش اصطکاک کم برای یاتاقان های ساقه سوپاپ، به ویژه در کاربردهای با دمای بالا مانند بخار و مواد شیمیایی فرآیندی توسعه یافته است.

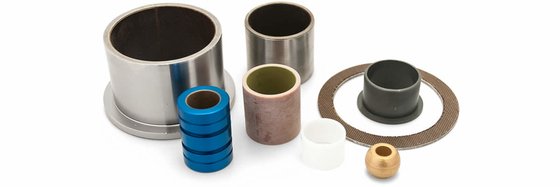

بوش یاتاقان های خود روان کننده در اشکال و اندازه های مختلف موجود است
بلبرینگ ها دارای اصطکاک کم، خود روان شونده هستند و قابلیت حمل بار بالایی دارند.آنها از یک تشکیل شده اندلایه بافته شدهبه یک تکیه گاه فلزی متصل شده است.پوشش فلزی برای کاربرد مناسب انتخاب می شود و معمولاً از فولاد ملایم، فولاد ملایم روکش روی، فولاد ضد زنگ، اینکونل، برنج یا برنز انتخاب می شود.

کاربردها یاتاقان های خود روان کننده برای اجازه حرکت بین سطوح جفت در بسیاری از صنایع مختلف استفاده می شود.

به عنوان مثال سوپاپ ها: یاتاقان های خود روان کننده در همه انواع شیرها استفاده می شوند و معمولاً برای یاتاقان ها و راهنماهای ساقه استفاده می شوند.نیروگاه‌های آبی: یاتاقان‌های خود روان‌شونده برای مجموعه‌های پره راهنمای توربین و محرک‌های آنها که فشارهای سطحی بالا را درگیر می‌کنند، ایده‌آل هستند.ماشین آلات کشاورزی: ​​در تراکتورهای مزرعه دار، میل راکر و مجموعه های گیره.جرثقیل و تجهیزات بالابر: سازندگان جرثقیل و بالابر از توانایی یاتاقان های خود روان کننده برای تحمل بارهای بسیار بالا در محورهای پایه بوم و نقاط لولا و مهاربندی در مجموعه آویز دکل استفاده می کنند که برای روانکاری گریس غیرقابل دسترسی هستند.بلبرینگ‌های خود روان‌شونده کاملاً خود روان‌شونده هستند و معمولاً خشک می‌شوند، اما می‌توان از آن‌ها در جاهایی که روغن‌کاری یا سایر سیالات وجود دارد نیز استفاده کرد.در عملیات خشک، یاتاقان‌های خود روان‌شونده در جایی که سرعت‌های سطح پایین با بارهای زیاد ترکیب می‌شوند، توصیه می‌شوند (به راهنمای فنی مراجعه کنید).

ویژگی ها و مزایا

لایه بافته شدهبلبرینگ ها: خود روان کننده هستند و بدون روغن کاری خارجی کار می کنند.?عاری از لغزش هستند و حرکت و کارکرد آسانی دارند.?ماهیت کامپوزیت دارند و تمایل جریان سرد رزین های جامد و پر را ندارند.?مقاومت در برابر سایش بالا و عمر طولانی دارد.?می تواند در دماهای فراتر از محدوده اکثر روان کننده ها -50 تا +150 درجه سانتیگراد کار کند.?در برابر خوردگی مقاوم هستند بنابراین می توان از مایعات تهاجمی مانند آب دریا، بنزین، اسیدها، محلول های شوینده، روغن های هیدرولیک، هیدروکسید آمونیوم، روغن ها استفاده کرد.?قوی هستند و می توانند بارهای تا 420 نیوتن بر میلی متر مربع را برای فولاد ضد زنگ و اینکونل حمل کنند.?دارای ثبات ابعادی خوب و ظرفیت شکل دهی به تلورانس های نزدیک است.

هنگامی که به فولاد متصل می شود.مواد قابلیت شکل گیری را حفظ می کنند و تا حد زیادی ظرفیت بارگذاری بالایی دارند.
از کامپوزیت پلی تترا فلوئورواتیلن، مش مسی خالی و پشت فولادی تشکیل شده است.ساختار مواد دارای ویژگی های باربری نوار پایه ترکیبی پلی تترا فلوئورواتیلن و توانایی شکل دهی مش فلزی برش خورده است.
بوش و شفت پین را می توان با تناسب تداخلی برای تولید ضخامت دیواره یاتاقان 1 میلی متر یا ضخیم تر، و در عین حال ایجاد تداخل در محفظه استفاده کرد.برای محافظت از بدنه فولادی در برابر خوردگی می توان از روش های مختلفی استفاده کرد.

دسترسی

بسته بندی استاندارد از گرافیت روان کننده ساخته شده است و ممکن است در صورت لزوم پرکننده های دیگری اضافه شود.نوع بوش می تواند از نوع واشر، نوع آستین مستقیم، نوع فلنج و نوع کشش عمیق باشد.

ساخت و ساز

لایه بافته شدهبلبرینگ یک ماده یاتاقان خود روان شونده مناسب از الیاف بافته شده است که روی یک پشتی سفت و سخت اعمال می شود.برای اطمینان از بهترین پیوند ممکن بین الیاف و مواد پشتی، یک الیاف ثانویه با قابلیت اتصال آسان تر با الیاف در هم تنیده می شود تا عمدتاً در کناره یاتاقان پارچه ارائه شود.

لایه بافته شدهیاتاقان ها توانایی مقاومت در برابر جریان سرد تحت بارهای بسیار زیاد را دارند زیرا الیاف تک رشته ای دارای استحکام کششی تقریباً 15 برابر بیشتر از رزین های مستقیم هستند.جریان سرد نیز با گیر افتادن موثر دسته های الیاف توسط رزین های باند با استحکام بالا به حداقل می رسد.

لایه بافته شدهیاتاقان ها: پوشش فلزی برای کاربرد مناسب انتخاب می شود و معمولاً از فولاد ملایم، فولاد ملایم روکش روی، فولاد ضد زنگ، اینکونل، برنج یا برنز انتخاب می شود.

راپارچهدر رزین مصنوعی تعبیه شده و به طور ایمن به بدنه پشتیبانی متصل می شود.این ماده منبسط نمی شود و از نظر شیمیایی در برابر بیشتر رسانه ها مقاوم است.به ویژه برای حرکت نوسانی مناسب است، اما می تواند برای حرکت چرخشی یا خطی نیز استفاده شود.

بوش استنلس استیل،پارچهلایه کشویی می تواند بارهای سنگین را تحمل کند و گرما را به خوبی دفع کند.بدنه فولادی اجازه می دهدنصب آسان و مطمئنحتی دردمای بالایا درمحفظه های فلزی سبک.آنها دارندکشویی خوبویژگی ها و الفضریب اصطکاک کم

مشکلات معمولی که باعث استفاده ازلایه بافته شدهبلبرینگ بوته ها

1. فیلم های روان کننده قابل نگهداری نیستند.

2. روان کننده ها به دلیل آلودگی غیرقابل قبول یا نامطلوب هستند.

3. حذف سیالات غیر روان کننده از ناحیه یاتاقان دشوار است.

4. بارهای ضربه ای استاتیک بالا مواجه می شوند.

5. خوردگی فرتینگ با یاتاقان های معمولی رخ می دهد.

6. آزادی از لغزش چوب یک ویژگی مطلوب است.

7. حرکات نوسانی یا لغزشی درگیر هستند.

8. شرایط بار بالا با سرعت های نسبتا کم مواجه می شوند.

9. مواد خورنده وجود دارد.

10. شرایط دمایی غیرمعمول حاکم است.

11. مشکلات اعوجاج باعث ایجاد ناهماهنگی می شود.

12. کاهش هزینه تعمیر و نگهداری مهم است.

فولاد ضد زنگ با چسب پارچه روی لایه کشویی،تعمیر و نگهداری رایگان

جزئیات فنی

• ظرفیت بار ویژه static≤420 [N/mm2]
• ظرفیت بار ویژه پویا≤180 [N/mm2]
• سرعت لغزش≤0,16 [m/s]
• مقدار اصطکاک 0,03 [µ] تا 0,07 [µ]
• کرنش دما - 50 [°C] تا +150 [°C] (در مدت کوتاهی تا 180+)

مواد

• مواد پشتیبانی از فولاد ضد زنگ
• لایه کشوییپارچه فیبر
• فولاد ضد زنگ استاندارد SS304، اما آلیاژهای دیگر نیز بسته به کاربرد موجود هستند

جزئیات تحمل

• مسکن ØH7
• بوش داخلی-Ø پس از نصب H8
• تحمل شفت بسته به کاربرد

مواد شفت


فولاد سخت شده، مواد روکش کروم 45-50 HRC، پرداخت سطح <0.8 Ra




خواص


بوش استیل ضد زنگ، لایه کشویی پارچهبسیار داردکشویی خوبتوانایی های با الفارزش اصطکاک کم.بدون اثر چسبنده و بدون انبساط رطوبت.خیلیمقاومت در برابر سایش خوب


یاتاقان های ساده خشک متشکل از الففولاد ضد زنگبدنه پشتیبانی و یک لایه کشویی بدون نیاز به نگهداری


- بدنه پشتیبانی اجازه می دهدجابجایی آسان و نصب ایمن
-پارچهدر رزین مصنوعی تعبیه شده و به طور ایمن به بدنه پشتیبانی متصل می شود.چسب در برابر رطوبت مقاوم است و منبسط نمی شود.
- محدودیت بار برایبوش استیل ضد زنگ، لایه کشویی پارچه با استحکام بدنه نگهدارنده و توسط لایه کشویی تعیین می شود


مناسب برای کاربردهای مختلف از جمله:

–ماشین های تزریق پلاستیک: تکیه گاه بلبرینگ اهرمی زانویی
–جرثقیل ها: تکیه گاه بازو و یاتاقان سیلندر مفصلی
–لودرها: ساپورت بوم و یاتاقان سیلندر
–خودروهای تجاری: بلبرینگ پلت فرم هیدرولیک
–ماشین آلات نساجی و چاپ: بلبرینگ زنجیر نقاله
–ماشین های سواری: خط انتقال، سیستم تعلیق محور
–لیفتراک: تکیه گاه بلبرینگ دکل بالابر
–فناوری ترافیک ریلی: یاتاقان کوپلینگ
–بند ها: پشتیبانی از گیت های شعاعی و گیت های فلپ
–تجهیزات معدن: چیدمان بلبرینگ تعلیق، بلبرینگ مکانیزم حرکتی، بوشینگ های محوری
–مهندسی محیط زیست: یاتاقان بازویی اکستنشن، بلبرینگ رولبرینگ.



■هستندتعمیر و نگهداری رایگانبرای زندگی
(روغن کننده می تواند عمر مفید را کاهش دهد)
■ قابل استفاده به جای بلبرینگ های فولادی، برنزی و پلاستیکی
(می تواند بارهای سنگین تری را نسبت به یاتاقان های معمولی تحمل کند)
■ مناسب برای پشتیبانی از یاتاقان با فضای طراحی محدود
■ می تواند پشتیبانی کندبارهای متناوب بالاو حرکت چرخشی
■ به خصوص برای تکیه گاه های بلبرینگ با فضای طراحی محدود مناسب است
■ مناسب برایحرکت خطی
■ خیلیضریب اصطکاک کم
■ داشتنویژگی های میرایی خوب
■نصب آسان:بلبرینگ ها به داخل سوراخ محفظه فشرده می شوند و نیازی به موقعیت محوری بیشتری ندارندn


مثال کاربردی


لودرهای دارای فرمان محوری که به عنوان لودر مفصلی نیز شناخته می شوند، هستندوسایل نقلیه حمل و نقل خارج از جاده محکم که اغلب در محیط های سخت استفاده می شوند.اصل فرمان آنها را بسیار قابل مانور می کند و می توانند در فضای بسیار کوچک حرکات دقیقی انجام دهند.برای انتقال مواد از سطل استفاده می شود.سطل متحرک با استفاده از بازوها به پیوند راهنما و هیدرولیک بالابر متصل می شود.اتصال راهنما و اتصال فرمان به محور جلو متصل می شوند.اتصال فرمان، حرکت فرمان را به محور جلو منتقل می کند.این اجازه می دهد تا چرخ های جلو با توجه به محور عقب چرخانده یا تراز شوند.اتصالات سطلی و اتصالات فرمان باید به نرمی کار کنند و چابکی نامحدود آنها باید تضمین شود حتی پس از اینکه لودر برای مدت طولانی استفاده نشده است.یاتاقان ها فقط حرکت چرخشی را امکان پذیر می کنند و در معرض بسیار هستندبارهای شوک بالا.تکیه گاه های بلبرینگ باید به راحتی نصب شوند وتعمیر و نگهداری رایگان.
