| نام تجاری: | Gleitlager Permaglide PAP Buchsen |
| شماره مدل: | PAP بوش معادل |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | بوش آستین برنز ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشهای خود روان کننده |

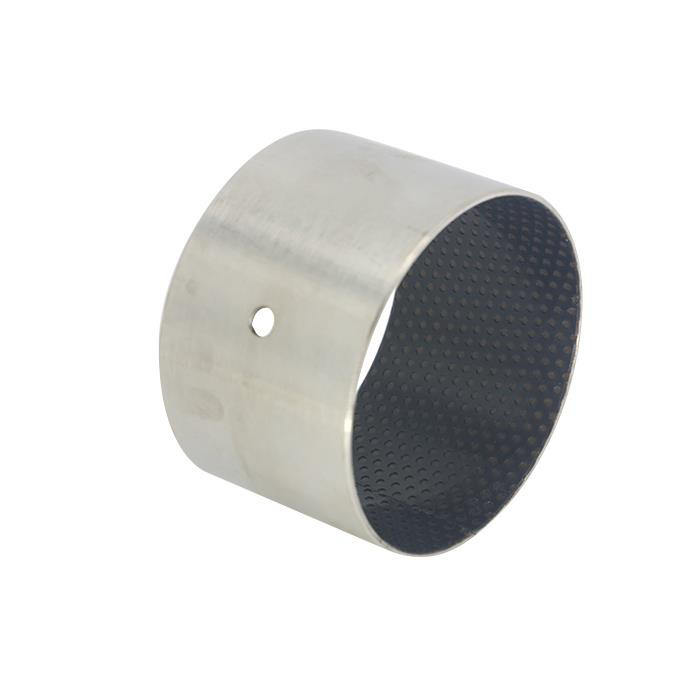

بوشهای Gleitlager Permaglide PAP نوعی یاتاقان هستند که برای کاربردهای خشک‌کاری بدون نیاز به تعمیر و نگهداری یا روانکاری شده استفاده می‌شوند. در اینجا اطلاعات معادل در مورد یاتاقان‌های Permaglide PAP به زبان انگلیسی آمده است:
1. Caspar Gleitlager بوشهای Permaglide P200 را ارائه می‌دهد که بوشهای یاتاقان ساده‌ای هستند که برای کاربردهای روغن‌کاری طراحی شده‌اند. این بوش‌ها از جنس Permaglide® P200 ساخته شده‌اند و می‌توانند مطابق با استاندارد DIN ISO 3547 فرم C تولید شوند.
2. KS PERMAGLIDE دو گروه ماده برای بوشهای یاتاقان ساده استوانه‌ای PAP ارائه می‌دهد:
مواد گروه P1 برای کاربردهای خشک‌کاری بدون نیاز به تعمیر و نگهداری مناسب هستند.
مواد گروه P2 برای کاربردهایی با حداقل تعمیر و نگهداری که نیاز به روانکاری دارند، مناسب هستند.
3. طبق کاتالوگ KS PERMAGLIDE، انواع مختلفی از یاتاقان‌های PAP وجود دارد، از جمله بوشهای P1 و بوشهای فلنج PAF.
4. در وب‌سایت Misumi-EC، می‌توانید Gleitlagerbuchsen / PAP P10 را که از مواد کامپوزیت Permaglide® ساخته شده‌اند، پیدا کنید. این بوشهای یاتاقان ساده را می‌توان برای محدوده دمای عملیاتی -40° / +110° پیکربندی کرد و امکان حرکت نوسانی را فراهم می‌کند.
5. Caspar Gleitlager همچنین بوشهای Permaglide P10 را ارائه می‌دهد که بوشهای یاتاقان ساده‌ای هستند که برای کاربردهای خشک‌کاری طراحی شده‌اند و از جنس Permaglide® P10 ساخته شده‌اند.
یاتاقان‌های ساده Permaglide®- نام Permaglide®، اصل لغزش دائمی با سایش کم را تجسم می‌کند.
استفاده ازپلاستیک بر روی پایه فلزیموادی ایجاد کرده است که ترکیبی از خواص لغزشی عالی با ظرفیت باربری و هدایت حرارتی فلز را متحد می‌کند.استفاده از روان‌کننده‌های جامد در ماتریس پلاستیکی امکان عملکرد بدون روغن یا گریس را فراهم می‌کند - اینها یاتاقان‌های ساده Permaglide® در ماده هستندگروه P1، شامل P10.با این حال، انجام وظایف یک کاربرد یاتاقان ساده با محصولات ساخته شده از مواد بدون نیاز به تعمیر و نگهداری همیشه امکان‌پذیر نیست.در چنین مواردی،مواد P2 با نگهداری کمدر دسترس هستند.
بسته به نیاز مشتری و کاربردهای خاص، تعدادی ازمواد بدون نیاز به تعمیر و نگهداری و کم‌نگهداریبا ریزساختار یکسان در دسترس هستند.یک ساختار متخلخل برنز زینتر شده که روی یک پشت فولادی یا برنزی اعمال می‌شود و با مخلوط پلاستیکی مربوطه آغشته می‌شود.روان‌کننده جامد یک فیلم بین سطوح لغزنده ایجاد می‌کند.این امر به عملکرد کم‌صدا در سرعت‌های ثابت و ضریب اصطکاک کم در طول عمر کامل قطعه کمک می‌کند. این امر با استفاده از ترکیبی از (پلی تترا فلوئورو اتیلن) با مواد افزودنی مقاوم در برابر سایش و رسانای حرارتی به دست می‌آید.
یافتن راه‌حل مورد نظر برای کاربردهای یاتاقان ساده با محصولات ساخته شده از مواد بدون نیاز به تعمیر و نگهداری برای همه وظایف و کاربردها امکان‌پذیر نیست. برای چنین وظایف و کاربردهایی، مواد کم‌نگهداری در دسترس هستند. در این حالت، سطح لغزشی که بار سایش را تحمل می‌کند، از یک ماتریس PVDF (پلی وینیلیدین فلوراید) فرموله می‌شود.
معادل P1 Gleitlager Permaglide PAP Buchsen
Gleitlager Permaglide PAP Buchsen Equivalent یک ماده لغزشی سرب‌دار و مقاوم با حداکثر عملکرد تریبولوژیکی است. این برای کاربردهای خشک‌کاری بدون نیاز به تعمیر و نگهداری طراحی شده است، اما می‌تواند در سیستم‌هایی با روانکاری مایع نیز استفاده شود.
ویژگی‌های منحصر به فرد:
| مشخصات | واحد | P10, P11 | P14 | P147* |
| بدون سرب | – | خیر | بله | بله |
| pvmax | MPa · m/s | 1.8 | 1.6 | 1.4 |
| pmax.stat. | MPa | 250 | 250 | 250 |
| pmax.dyn. | MPa | 56 at v ≤ 0.032 m/s | 56 at v ≤ 0.029 m/s | 56 at v = 0.025 m/s |
| vmax | m/s | 2 at p ≤ 0.90 MPa | 1 at p ≤ 1.60 MPa | 0.8 at p ≤ 1.75 MPa |
| T | °C | -200 to +280 | -200 to +280 | -200 to +280 |
توده روان‌کننده جامد در یک فرآیند اختلاط مخصوصاً سازگار تولید می‌شود. در یک عملیات زینترینگ پیوسته موازی، پودر برنز روی پشت فولادی یا برنزی به عنوان یک لایه لغزشی زینتر می‌شود. این یک لایه لغزشی با ضخامت 0.2 میلی‌متر تا 0.35 میلی‌متر و حجم منافذ تقریباً 30٪ تولید می‌کند. در مرحله بعد، حفره‌ها با روان‌کننده جامد با استفاده از غلتک‌های آغشته‌کننده پر می‌شوند.
این مرحله فرآیند به گونه‌ای کنترل می‌شود که یک لایه راه‌اندازی از روان‌کننده جامد تا حداکثر 0.03 میلی‌متر ضخامت بالای لایه لغزشی تولید شود. در عملیات حرارتی بیشتر، خواص مشخصه سیستم مواد تنظیم می‌شود و تلرانس‌های ضخامت مورد نیاز مواد کامپوزیت با استفاده از جفت غلتک‌های کنترل‌شده تولید می‌شود.
1. عملکرد بدون نیاز به تعمیر و نگهداری در شرایط خشک‌کاری
2. حرکات چرخشی یا نوسانی
3. تا سرعت 2 متر بر ثانیه
4. حرکات خطی
5. محدوده دما -200 °C تا 280 °C
ویژگی‌های منحصر به فرد:
| مشخصات | واحد | P20, P22*, P23* | P200, P202*, P203* |
| بدون سرب | – | خیر | بله |
| pvmax | MPa · m/s | 3 | 3.3 |
| pmax.stat. | MPa | 250 | 250 |
| pmax.dyn. | MPa | 70 at v ≤ 0.042 m/s | 70 at v ≤ 0.047 m/s |
| vmax | m/s | 3 at p ≤ 1.00 MPa | 3.3 at p ≤ 1.00 MPa |
| T | °C | -40 to +110 | -40 to +110 |
برایکاهش ضریب اصطکاک و بهبود هدایت حرارتی،مواد افزودنی خاصی به ماتریس اضافه می‌شوند. علاوه بر این، سطح لایه لغزشی ممکن است به طور اختیاری به سوراخ‌های روان‌کننده مجهز شود تا گریس یا روغن را در خود جای دهد.
برای یاتاقان‌های Permaglide®، برای الزامات عملکرد بسیار بالا، یک ماتریس پلاستیکی PEEK (پلی کتون) فرموله و اعمال شده است که با پرکننده‌های نانومقیاس خاص ترکیب شده است تاخواص تریبولوژیکی آن را بهبود بخشد.
مشابه یاتاقان‌های موتور، افزایش تقاضاهای فنی و حداقل کردن فاصله نصب، تلاش‌های توسعه را برای یاتاقان‌های Permaglide® تعیین می‌کند. مطابق با الزامات مشتری، نه تنها هندسه و شکل‌ها به طور انتخابی توسعه می‌یابند، بلکه به عنوان سیستم‌های سطح لغزشی بهینه می‌شوند که در آن تکانه جنبشی هدفمند جفت‌های لغزشی در نظر گرفته می‌شود. علاوه بر این، مشتریان نیازی به انطباق طراحی مجموعه‌های خود با عنصر لغزشی ندارند. یاتاقان Permaglide® به طور بهینه با طراحی مجموعه تنظیم می‌شود.
| نام‌گذاری | تولید کننده | مدت زمان | |
| JUM0240 | متفرقه | 186 × | |
| PAP0203 P10 | PERMAGLID | 992 × | 2.00 x 3.50 x 3.00 mm |
| PAP0205 P10 | PERMAGLID | 600 × | 2.00 x 3.50 x 5.00 mm |
| PAP0303 P10 | PERMAGLID | 686 × | 3.00 x 4.50 x 3.00 mm |
| PAP0303 P14 | PERMAGLID | 570 × | 3.00 x 4.50 x 3.00 mm |
| PAP0304 P10 | PERMAGLID | 343 × | 3.00 x 4.50 x 4.00 mm |
| PAP0304 P14 | PERMAGLID | 700 × | 3.00 x 4.50 x 4.00 mm |
| PAP0305 P10 | PERMAGLID | 197 × | 3.00 x 4.50 x 5.00 mm |
| PAP0306 P10 | PERMAGLID | 607 × | 3.00 x 4.50 x 6.00 mm |
| PAP0306 P14 | PERMAGLID | 578 × | 3.00 x 4.50 x 6.00 mm |
| PAP0403 P10 | PERMAGLID | 46 × | 4.00 x 5.50 x 3.00 mm |
| PAP0403 P14 | PERMAGLID | 659 × | 4.00 x 5.50 x 3.00 mm |
| PAP0404 P10 | PERMAGLID | 222 × | 4.00 x 5.50 x 4.00 mm |
| PAP0404 P14 | PERMAGLID | 998 × | 4.00 x 5.50 x 4.00 mm |
| PAP0406 P10 | PERMAGLID | 107 × | 4.00 x 5.50 x 6.00 mm |
| PAP0406 P11 | PERMAGLID | 993 × | 4.00 x 6.00 x 6.00 mm |
| PAP0406 P14 | PERMAGLID | 119 × | 4.00 x 5.50 x 6.00 mm |
| PAP0410 P10 | PERMAGLID | 143 × | 4.00 x 5.50 x 10.00 mm |
| PAP0410 P14 | PERMAGLID | 512 × | 4.00 x 5.50 x 10.00 mm |
| PAP0505 P10 | PERMAGLID | 998 × | 5.00 x 7.00 x 5.00 mm |
| PAP0505 P11 | PERMAGLID | 879 × | 5.00 x 7.00 x 5.00 mm |
| PAP0508 P10 | PERMAGLID | 137 × | 5.00 x 7.00 x 8.00 mm |
| PAP0510 P14 | PERMAGLID | 17 × | 5.00 x 7.00 x 10.00 mm |
| PAP0606 P10 | PERMAGLID | 273 × | 6.00 x 8.00 x 6.00 mm |
| PAP0606 P11 | PERMAGLID | 41 × | 6.00 x 8.00 x 6.00 mm |
