| نام تجاری: | VIIPLUS |
| شماره مدل: | بلبرینگ برنجی برنز گرافیت |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | یاطاقان گرافیت پلاگین ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بلبرینگ ژورنال |

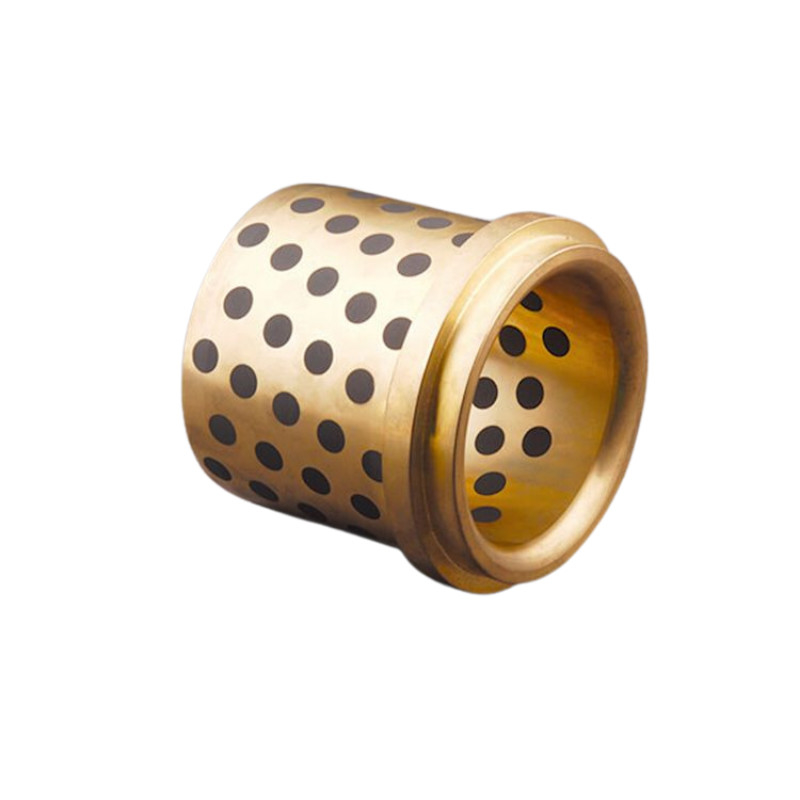

بوشینگ بدون روغن برنجی آغشته به گرافیت (MPBZ10-15) نوعی یاتاقان خود روان‌شونده است که از آلیاژ برنج به عنوان ماده پایه خود استفاده می‌کند. این بوشینگ با گرافیت، یک ماده معدنی طبیعی که به دلیل روانکاری عالی و مقاومت در برابر سایش شناخته شده است، آغشته شده است. ذرات گرافیت در داخل ماتریس برنجی تعبیه شده‌اند و منبع مداوم روانکاری را فراهم می‌کنند که نیازی به روغن یا گریس خارجی ندارد.
طراحی مستقیم بوشینگ MPBZ10-15 به آن اجازه می‌دهد تا به راحتی در محفظه‌ها و قاب‌های مختلف نصب شود. پایه آلیاژ برنجی استحکام و دوام خوبی را فراهم می‌کند، در حالی که آغشتگی گرافیت عملکرد روان و کم اصطکاک را تضمین می‌کند.
این نوع بوشینگ بدون روغن اغلب در کاربردهایی استفاده می‌شود که یاتاقانهای روغن‌کاری شده سنتی امکان‌پذیر یا مطلوب نیستند، مانند محیط‌هایی با دمای بالا، مواد شیمیایی یا آلاینده‌هایی که می‌توانند روان‌کننده‌ها را تخریب یا آلوده کنند. آغشتگی گرافیت همچنین به کاهش سایش و افزایش عمر مفید بوشینگ کمک می‌کند.
به طور کلی، بوشینگ بدون روغن برنجی آغشته به گرافیت (MPBZ10-15) یک راه‌حل قابل اعتماد و بدون نیاز به تعمیر و نگهداری را برای کاربردهایی که به عملکرد روان و کم اصطکاک بدون نیاز به روان‌کننده‌های خارجی نیاز دارند، ارائه می‌دهد.
(MPBZ10-15) استانداردترین نوع در سری آلیاژ مس.
موجودی بزرگ از بوشینگ‌های برنزی، یاتاقانهای برنزی و صفحات سایش خود روان‌شونده. Gleitlager. یاتاقان آستینی. کاتالوگ‌ها و بروشورهای بوش‌ها موجود است.
| شماره قطعه | L | MPBZ | MPBZU | |||||||||||||||||||||
| نوع | dF7 | Dm6 (*1) |
ضخامت (N) | *پیچ توقف چرخش (مرجع) | Dm6 (*1) |
ضخامت (N) | ||||||||||||||||||
|
MPBZ 5 |
45 |
+0.010 8 |
- | (10) | - | 15 | (16) | 2 | 18 | 7 | 1 | 0 | ||||||||||||
| M8x16 | - | (10) | - | 15 | 16 | (19) | 20 | (25) | - | - | ||||||||||||||
| - |
+0.013 8 |
- | (10) | - | 15 | 16 | (19) | 20 | 25 | (30) | 15 | - | ||||||||||||
| - | - | (10) | - | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 12 | 15 | ||||||||||||
| 15 |
+0.016 (8) |
(9) | (10) | - | 15 | 16 | (19) | 20 | 25 | 1845 | (35) | 40 | (9) | 15 | 16 | 13 | ||||||||
| (9) | (10) | - | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | 16 | (19) | ||||||||||||
| 16 | (10) | - | 15 | 045 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | 18 | (9) | |||||||||||
| (19) | (10) | 012 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | 20 | 25 | 18 | ||||||||||
| (9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | 20A | 22 | 20 | ||||||||||
| 25 |
+0.020 (9) |
(10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | 4 | M6x16 | 20A | |||||||
| (9) | (10) | (12) | 15 | (16) | (19) | 20 | (25) | (30) | (35) | 40 | (50) | (60) | (35) | 45 | بوش‌ها و صفحات بدون روغن را می‌توان با هر مشخصاتی مطابق با نیاز مشتریان توسعه داد. | |||||||||
| 30 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | 4 | M6x16 | حداکثر سرعت مجاز: V | ||||||||||
| (12) | 15 | (16) | (19) | 20 | (25) | (30) | (35) | 40 | (50) | (60) | (70) | +0.050 | 45 | بوش‌ها و صفحات بدون روغن را می‌توان با هر مشخصاتی مطابق با نیاز مشتریان توسعه داد. | ||||||||||
| (35) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 4 | M6x16 | 34 | 35 | ||||||||
| +0.050 |
+0.025 20 |
25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 4.5 | 40 | 50 | 40 | |||||||||||
| 50 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | (100) | (60) | 45 | 50 | ||||||||||||
| (60) | (35) | 40 | 50 | (60) | (70) | (80) | (100) | 6 | M8x16 | 55 | 60 | |||||||||||||
| +0.060 |
+0.030 (50) |
(60) | (70) | (80) | (100) | 7.5 | - | بوش‌ها و صفحات بدون روغن را می‌توان با هر مشخصاتی مطابق با نیاز مشتریان توسعه داد. | بوش‌ها و صفحات بدون روغن را می‌توان با هر مشخصاتی مطابق با نیاز مشتریان توسعه داد. | |||||||||||||||
| (60) | (70) | (80) | (100) | 8 | - | بوش‌ها و صفحات بدون روغن را می‌توان با هر مشخصاتی مطابق با نیاز مشتریان توسعه داد. | بوش‌ها و صفحات بدون روغن را می‌توان با هر مشخصاتی مطابق با نیاز مشتریان توسعه داد. | |||||||||||||||||
| +0.071 |
+0.036 (80) |
(100) | 120 | 10 | - | بوش‌ها و صفحات بدون روغن را می‌توان با هر مشخصاتی مطابق با نیاز مشتریان توسعه داد. | بوش‌ها و صفحات بدون روغن را می‌توان با هر مشخصاتی مطابق با نیاز مشتریان توسعه داد. | |||||||||||||||||
ویژگی‌های بوشینگ بدون روغن خود روان‌شونده
کاربردهای معمولی شامل: یاتاقانهای ماشین‌آلات پلاستیک، بوشهای راهنمای ستون سبز، ماشین‌آلات بندری، مهندسی هیدرولیک، تجهیزات معدن و غیره.
چرا بوشینگ بدون روغن پلاگ گرافیت را انتخاب کنید
خواص خود روانکاری امکان استفاده از یاتاقان‌ها را در مکان‌هایی که روغن‌کاری دشوار است، تولید آن گران است و جایی که نمی‌توان از گریس/روغن استفاده کرد، فراهم می‌کند. روانکاری عالی حتی تحت بارهای سنگین در سرعت‌های کم به دست می‌آید.
2. مقاومت عالی در برابر سایش:
مقاومت عالی در برابر سایش تحت شرایط عملیاتی شدید مانند بارهای سنگین، سرعت کم، حرکت رفت و برگشتی، نوسانی و متناوب که در آن تشکیل فیلم دشوار است، به دست می‌آید.
3. ضریب اصطکاک کم: 0.04 تا 0.2 معمولی:
خود روانکاری با روان‌کننده‌های جامد مخصوصاً تعبیه شده، اصطکاک را کاهش می‌دهد.
4. محدوده دمای عملیاتی گسترده: -415 درجه فارنهایت تا 1100 درجه فارنهایت
عملکرد برتر تحت شرایط دمای بالا و پایین نشان داده می‌شود.
5. مقاومت در برابر خوردگی و مواد شیمیایی:
عملکرد تحت تأثیر آب و مواد شیمیایی سوزاننده قرار نمی‌گیرد.
6. طراحی شده برای فراتر رفتن از نیازهای شما:
محصولات با دقت بالا با تلرانس‌های نزدیک.
7. رقابتی از نظر هزینه:
کاهش هزینه‌های نگهداری، جایگزینی و خرابی محصول نهایی به دلیل عمر سرویس استثنایی آن در مقایسه با محصولات خود روان‌شونده مشابه.
بوشینگ‌های بدون روغن پلاگ گرافیت خود روان‌شونده
می‌تواند در محیط‌های با دمای بالا، مانند تجهیزات نورد بخار داغ، ماشین‌آلات کاغذسازی و غیره استفاده شود.بوشینگ‌های بدون روغن پلاگ گرافیت خود روان‌شوندهمی‌تواند در محیط‌های با دمای بالا، مانند تجهیزات نورد بخار داغ، ماشین‌آلات کاغذسازی و غیره استفاده شود.مواد پایه
| CuZn25A16Fe3Mn3 | بار دینامیکی | 120N/mm² | سختی پایه |
| HB210~275 | ضریب اصطکاک | <0.16 | حداکثر دما |
| 300℃ | محدودیت سرعت | خشک 0.4 متر بر ثانیه روغن 5 متر بر ثانیه | قطعات سفارشی| یک عدد، 2 عدد، یاتاقانهای نیمه، واحدهای فلنج‌دار، صفحات سایش، نوارها، آسترها، واشرهای رانش، اندازه خاص |
قطعات سفارشی| یک عدد، 2 عدد، یاتاقانهای نیمه، واحدهای فلنج‌دار، صفحات سایش، نوارها، آسترها، واشرهای رانش، اندازه‌ها و شکل‌های خاص - بوشهای خط امپریال (ابعاد بر حسب اینچ)
یاتاقانهای برنز گرافیت
تشخیص اینکه اینها اساساً اجزای معمولی هستند که روان‌کننده به شکل گرافیت به آنها اضافه می‌شود، به سازنده قالب کمک می‌کند تا مزایای قابل توجه آنها را درک کند.
یاتاقانهای برنز گرافیت
از میله‌های برنز ریخته‌گری پیوسته ساخته شده‌اند. سپس با کلاهک‌های گرافیت از روان‌کننده جامد آسیاب و پوشانده می‌شوند. متصلبوش‌های گرافیتبرای کاربردهایی که نگهداری دشوار است و جایی که روان‌کننده‌های معمولی مبتنی بر گریس و روغن می‌توانند به دلیلدمای بالا بسوزند، عالی هستند.مواد پایه برنز ریخته‌گری، این یاتاقانهای برنز گرافیت را ارائه می‌دهد ظرفیت باربری بیشتری نسبت به سایر بوشهای برنزی خود روان‌شونده.یاتاقانهای برنز گرافیت یک بستر از فولاد کربنی، پودر برنز، الیاف و سایر مواد از طریق یک فرآیند ویژه برای تولید محصولات یاتاقانهای برنز گرافیت خود روان‌شونده با ویژگی‌های حفاظت از محیط زیست هستند.
مواد
CuSn10P، که ظرفیت ماشین‌کاری بسیار خوبی دارد. تمام سطوح بوشهای برنز جامد ماشین‌کاری شده‌اند.بوش‌ها و ورق‌های آهنی جامد به همان روش مواد برنزی تولید می‌شوند، اما اگر الزامات عملکردی بالایی ندارید، هزینه‌های بسیار کمتری دارند.
جایگزینی سری OILES 500SP1-SL1 واشر رانش بوشینگ برنز گرافیت ورق اندازه:
هزینه سیستم تامین سوخت، هزینه پردازش، مونتاژ و غیره، می‌تواند
هزینه تولید را تا حد زیادی کاهش دهد.2．کاهش هزینه عملیات
استفاده از روغن روان‌کننده و هزینه‌های نگهداری تجهیزات را تا حد زیادی کاهش دهید، اما همچنین از خطر ناشی از کمبود روغن معاف شوید.
3．زمان طراحی کوتاه شده
بدون روغن می‌تواند طراحی، ساختار را تا حد زیادی ساده کند، هزینه‌ها را کاهش دهد، در زمان طراحی صرفه‌جویی کند. علاوه بر این، استفاده از یاتاقانهای خود روان‌شونده نیز می‌تواند
خواص مکانیکی را بهبود بخشد و نتایج قابل توجهی را با استفاده از عمر و بهبود قابلیت اطمینان به دست آورد.4．بازیابی و حفاظت از محیط زیست روان‌کننده
نیازی به هدر دادن بازیافت روغن نیست، برای حفاظت از محیط زیست مفید است.
عملکرد
این قالب معمولاً از برنز آلومینیومی ساخته شده است، یک ماده حامل عالی، با پلاگ‌های گرافیت یکپارچه. قسمت تطبیق یافته قالب (راهنما) معمولاً از فولاد سخت شده ساخته می‌شود. هنگامی که دو قسمت نسبت به یکدیگر حرکت می‌کنند، ورق‌های گرافیت بسیار لغزنده با ضخامت یک اتم در سطح سایش لایه برداری و تجزیه می‌شوند. با هر چرخه، کمی بیشتر گرافیت می‌شکند، بنابراین این فرآیند دائماً تجدید می‌شود. گرافیت تبخیر نمی‌شود و نسبتاً بی‌اثر است، بنابراین روانکاری که ارائه می‌دهد تقریباً ثابت است.
یادداشت‌های استفاده
2．لطفاً توجه داشته باشید که هیچ جسم خارجی در مونتاژ وجود ندارد;
3．پس از استفاده از سطح لغزنده، تشکیل شده توسط فیلم روغن روان‌کننده جامد در سطح با پدیده سیاه یا خاکستری سیاه، لطفاً آن را مالش ندهید، طبق معمول.
4．قبل از مونتاژ، اگر روغن روان‌کننده به قطعات سنگ‌زنی اعمال شود، می‌تواند دوره راه‌اندازی را کوتاه کند، که برای عملکرد ماشین‌آلات، عملیات مفید است;
5．هنگام مونتاژ باید به آرامی فشار داده شود، ضربه زدن اکیداً ممنوع است، تا از آسیب به یاتاقان و تغییر شکل جلوگیری شود;
6．طراحی، قطعات مختلف باید با مواد مناسب انتخاب شوند، به منظور بهبود عملکرد مکانیکی، برای افزایش عمر سرویس یاتاقان;
7．در بار زیاد، حرکت رفت و برگشتی، استفاده از تثبیت پیچ پیشنهاد می‌شود;
8．در آب شیرین، آب دریا و در دریا، در استفاده از فولاد ضد زنگ یا آبکاری سطح.
مشخصه
طراحی انعطاف‌پذیر، ساده، راحت با کاربردهای گسترده2. عملکردی در غیاب روغن
3. راندمان هزینه
4. عملکرد عالی تحت شرایط بار زیاد و سرعت کم
5. در شرایطی که تولید فیلم‌های بالا دشوار است، مانند حرکات رفت و برگشتی، حرکات چرخشی و روشن و خاموش مکرر، یاتاقانهای برنز گرافیت مقاومت سایشی عالی خود را برجسته می‌کنند.
6.
مقاومت شیمیایی و مقاومت در برابر خوردگی عالیمشخصات
| شرایط روانکاری | ||
|---|---|---|
| خشک | روانکاری دوره‌ای | محدوده دمای سرویس |
|
(℃) -40～+300 |
-40～+150 | حداکثر فشار تماس مجاز: P |
|
(N/mm2) 29 |
حداکثر سرعت مجاز: V | حداکثر سرعت مجاز: V |
|
(m/s) 0.50 |
1.00 | حداکثر مقدار PV مجاز |
|
(N/mm2・m/s) 1.65 |
3.25 | کاربردها |
2. تجهیزات حمل و نقل
3. ماشین‌آلات خمیر و کاغذسازی
4. تجهیزات فراساحلی
طراحی سفارشی
مانند: واشرهای رانش سفارشی، یاتاقانهای آستینی سفارشی، بوشینگ فلنج سفارشی، بوشینگ شانه سفارشی، یاتاقان آستینی سفارشی، کانال V سفارشی، یاتاقانهای نیمه، واحدهای فلنج‌دار، صفحات سایش، نوارها، آسترها، قطعات خود روان‌شونده...
خدمات ما
2. سفارش نمونه
3. ما در 24 ساعت به درخواست شما پاسخ خواهیم داد.
4. پس از ارسال، ما محصولات یاتاقانهای برنز گرافیت gleitlagerbuchsen را هر دو روز یکبار برای شما پیگیری خواهیم کرد، تا زمانی که محصولات یاتاقانهای برنز گرافیت gleitlagerbuchsen را دریافت کنید. هنگامی که کالا را دریافت کردید، آنها را آزمایش کنید و به من بازخورد دهید. اگر در مورد مشکل سؤالی دارید، با ما تماس بگیرید، ما راه حل را به شما ارائه خواهیم داد.
بوش‌ها و صفحات را می‌توان با هر مشخصاتی مطابق با نیاز مشتریان توسعه داد.
تولید کننده و تامین کننده حرفه‌ای یاتاقان خود روان‌شونده هستیم
