| نام تجاری: | Gleitlager Permaglide PAP Buchsen |
| شماره مدل: | PAP بوش معادل |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | بوش آستین برنز ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بوشهای خود روان کننده |

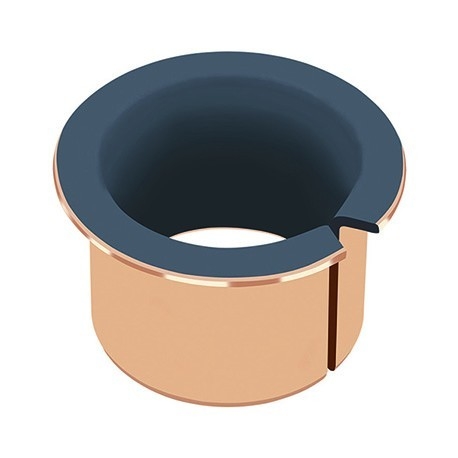

آستین لغزنده PAP، ساخته شده از فولاد و مواد معادل (polytetrafluoroethylene) ، یک قطعه بسیار با دوام و کارآمد است که برای کاربردهای مختلف صنعتی طراحی شده است.با قطر معادل 3535mm، این آستین کششی عملکرد صاف و کاهش اصطکاک در محیط مورد نظر خود را تضمین می کند.
ساخت فولاد، قدرت و سفتی لازم را فراهم می کند، در حالی که مواد یا معادل آن مقاومت خارق العاده ای و ثبات شیمیایی را ارائه می دهد.این ترکیب مواد باعث می شود که PAP Bushing Sliding Sleeve مناسب برای دستکاری مایعات با فشار بالا باشد، گازها و رسانه های دیگر در محیط های صنعتی سخت گیر.
طراحی آستین کشنده اجازه می دهد تا حرکت صاف و کنترل شده در حالی که به حداقل رساندن فرسایش خود آستین و اجزای جفت گیری است.این ویژگی طراحی اطمینان از قابلیت اطمینان طولانی مدت و کاهش نیاز به نگهداری.
چه در اکتشاف نفت و گاز، پردازش شیمیایی، و یا هر کاربرد صنعتی دیگر استفاده می شود،PAP Bushing Sliding Sleeve با فولاد و مواد معادل آن یک راه حل قوی و قابل اعتماد برای عملکرد صاف و کارآمد ارائه می دهد.

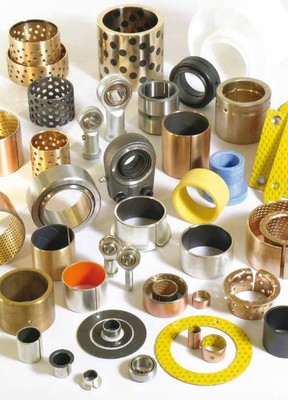

ما تمام طراحي هاي ويژه رو در مدت کوتاهي تولید ميکنيمبوشینگ استوانه ای. بوشینگ فلنج. واشر فشار. نوارها.قرار دادن, ....
حامل خشکی خشک پیچیده برنز / DIN 1494 / ISO 3547 بدون تعمیر و نگهداری
| ماده | توضیحات | اندازه |
| 1 | PAF 1217 P10 | MUF 121417 |
| 2 | PAF 1509 P10 | MUF 151709 |
| 3 | PAP 2540 P10 | GLY.PG 252840 F Gleitlagerbuchse |
| 4 | PAP 3025 P10 | GLY.PG 303425 F Gleitlagerbuchse |
| 5 | PAP 4030 P10 | GLY.PG 404430 F Gleitlagerbuchse |
| 6 | PAP 4040 P20 | GLY.PG 404440 A Gleitlagerbuchse |
| 7 | PAP 5020 P20 | GLY.PG 505520 A Gleitlagerbuchse |
| 8 | PAP 5020 P10 | GLY.PG 505520 F Gleitlagerbuchse |
| 9 | PAP 5030 P20 | GLY.PG 505530 A Gleitlagerbuchse |
| 10 | PAP 5040 P20 | GLY.PG 505540 A Gleitlagerbuchse |
| 11 | PAP 5050 P20 | GLY.PG 505550 A Gleitlagerbuchse |
| 12 | PAP 5050 P10 | GLY.PG 505550 F |
| 13 | PAP 5060 P10 | GLY.PG 505560 F Gleitlagerbuchse |
| 14 | PAP 6020 P10 | GLY.PG 606520 F Gleitlagerbuchse |
| 15 | PAP 6030 P20 | GLY.PG 606530 A Gleitlagerbuchse |
| 16 | PAP 6030 P10 | GLY.PG 606530 F Gleitlagerbuchse |
| 17 | PAP 6040 P20 | GLY.PG 606540 A Gleitlagerbuchse |
| 18 | PAP 6050 P10 | GLY.PG 606550 F Gleitlagerbuchse |
| 19 | PAP 6060 P20 | GLY.PG 606560 A Gleitlagerbuchse |
| 20 | PAP 6060 P10 | GLY.PG 606560 F Gleitlagerbuchse |
جزئیات فنی
باعث ميشه که دنيا دور بزنه
رفتار خروجی و فرسایش عالی، برای تمام انواع حرکت، ظرفیت بار بالا، مقاومت خوب در برابر خوردگی، غیر مغناطیسی
| سطح کششی: | |
| مواد پشتیبان: | بش برنز یا فولاد |
| بار دینامیک: | ≤ 140 N/mm2 |
| بار ایستاتیک: | ≤ 200 N/mm2 |
| سرعت کششی: | ≤ 2,5 m/s |
| مقدار اصطکاک: | 0،02 - 0,20 μ |
| حداکثر مقدار PV: | 1،8 N/mm2 x m/s |
| فشار دمایی: | -200 تا +280 °C |
| نگهداری: | بدون نگهداری |
| محفظه تحمل: | H7 |
| تحمل پس از نصب: | H9 |
| تحمل گره: | f7 یا f8 |
| ماده ی گره: | فولاد، سخت یا غیر سخت، خشکی Rz < 2-3 |
لوله های صاف- اصول پرواز با لباس کم را به طور دائم تجسم می کند.
استفاده ازپلاستیک روی پایه فلزیمواد ترکیبی از مواد را ایجاد کرده است که خواص بسیار خوبی را با ظرفیت حمل بار و رسانایی حرارتی فلز ترکیب می کند.استفاده از روان کننده های جامد در ماتریس پلاستیکی اجازه می دهد تا بدون روغن یا روغن روان کننده کار کندگروه P1، از جمله P10.با این حال، همیشه امکان انجام وظایف یک کاربرد آسان با محصولات ساخته شده از مواد بدون نگهداری وجود ندارد.در اين موارد،P2 کم نگهداریمواد در دسترس هستند.
بسته به نیازهای مشتری و کاربردهای خاص، تعدادی ازبدون نگهداری و کم نگهداریمواد با میکروساخت یکسان در دسترس هستند.یک ساختار سینتر برنز متخلخل که روی یک پشت فولادی یا برنز قرار داده شده و با مخلوط پلاستیکی مربوطه نفوذ شده است.روغن جامد بین سطوح کششی یک فیلم تولید می کند.آن را به کار کم سر و صدا در سرعت ثابت و ضریب اصطکاک پایین در طول کل عمر خدمت قطعه اختصاص می دهد. این امر با استفاده از مخلوط (پولی تتراترا فلورو اتیلن) با مواد افزودنی ضد لباس و رسانای حرارتی حاصل می شود.
امکان پیدا کردن راه حل مورد نظر برای کاربردهای لاغری ساده با محصولات ساخته شده از مواد بدون نگهداری برای همه وظایف و برنامه ها وجود ندارد.مواد کم نگهداری در دسترس هستنددر این مورد، سطح کششی که بار فرسایش را در بر می گیرد از یک ماتریس PVDF (Polyvinylidene Fluoride) ساخته شده است.
Gleitlager Permaglide PAP Buchsen Equivalent یک ماده کشنده قوی و قوی با حداکثر عملکرد تریبولوژیکی است.اما همچنین می تواند در سیستم هایی با روغن مایع استفاده شود..
ویژگی های منحصر به فرد:
تولید مواد
توده روان کننده جامد در یک فرآیند مخلوط سازی به ویژه سازگار تولید می شود. در یک عملیات سینتر کردن موازی و مداوم، پودر برنز به صورت یک لایه کششی بر روی فولاد یا برنز به صورت یک لایه کششی سینتر می شود.این یک لایه کشنده با ضخامت از 0 تولید می کند.2 mm تا 0.35 mm و حجم منافذ حدود 30٪. سپس حفره ها با روغن جامد با استفاده از رول های نفوذی پر می شوند.
این مرحله فرآیند به گونه ای کنترل می شود که یک لایه روان کننده جامد با ضخامت حداکثر 0.03 میلی متر در بالای لایه کششی تولید شود. در درمان های حرارتی بیشتر،ویژگی های سیستم مواد تنظیم می شوند.، و تحملات ضخامت مورد نیاز از مواد کامپوزیت با استفاده از جفت های کنترل شده رول تولید می شود.
1. کار بدون تعمیر و نگهداری در شرایط خشک
2حرکت چرخش یا نوسان
3. تا سرعت 2 متر در ثانیه
4.تحرکات خطی
5محدوده دمای -200 تا 280 درجه سانتیگراد
ویژگی های منحصر به فرد:
| ویژگی ها | واحد | P20, P22*, P23* | P200، P202*، P203* |
| بدون سرب | ️ | نه | آره |
| pvmax | MPa · m/s | 3 | 3.3 |
| pmax.stat | MPa | 250 | 250 |
| pmax.dyn | MPa | 70 در v ≤ 0.042 m/s | 70 در v ≤ 0.047 m/s |
| vmax | m/s | 3 در p ≤ 1.00 MPa | 3.3 در p ≤ 1.00 MPa |
| T | °C | -40 تا +110 | -40 تا +110 |
بهکاهش ضریب اصطکاک و بهبود رسانایی حرارتیافزودنی های ویژه به ماتریس مخلوط می شوند. علاوه بر این، سطح لایه کششی به صورت اختیاری می تواند با گلبین های سوراخ گلبین برای جای دادن چربی یا روغن مجهز باشد.
برای Permaglide®، لوله کشی برای الزامات عملکرد بسیار بالا، یک ماتریس پلاستیکی PEEK (پولی کتون) را که با مواد پرکننده ویژه نانومحاسب ترکیب شده است، برایخواص تریبولوژیکی آن را بهبود بخشد.
همانند لاغرهای موتور، افزایش خواسته های فنی و حداقل کردن فضای نصب تلاش های توسعه برای لاغرهای Permaglide® را تعیین می کند.نه تنها هندسه ها و اشکال به طور انتخابی توسعه می یابند بلکه به عنوان سیستم های سطح کششی بهینه می شوند که حرکت حرکتی مناسب جفت های کششی در نظر گرفته می شودعلاوه بر این، مشتریان نیازی به تطبیق طراحی مجموعه های خود به عنصر کششی ندارند؛ پرتکن Permaglide® به طور بهینه به طراحی مجموعه تنظیم می شود.
| نامگذاری | تولید کننده | مدت زمان | |
| JUM0240 | انواع مختلف | ۱۸۶ × | |
| PAP0203 P10 | PERMAGLID | 992 × | 2.00 × 3.50 × 3.00 میلی متر |
| PAP0205 P10 | PERMAGLID | 600 × | 2.00 × 3.50 × 5.00 میلی متر |
| PAP0303 P10 | PERMAGLID | ۶۸۶ × | 3.00 × 4.50 × 3.00 میلی متر |
| PAP0303 P14 | PERMAGLID | 570 × | 3.00 × 4.50 × 3.00 میلی متر |
| PAP0304 P10 | PERMAGLID | 343 × | 3.00 × 4.50 × 4.00 میلی متر |
| PAP0304 P14 | PERMAGLID | 700 × | 3.00 × 4.50 × 4.00 میلی متر |
| PAP0305 P10 | PERMAGLID | 197 × | 3.00 × 4.50 × 5.00 میلی متر |
| PAP0306 P10 | PERMAGLID | ۶۷۰ × | 3.00 × 4.50 × 6.00 میلی متر |
| PAP0306 P14 | PERMAGLID | ۵۷۸ × | 3.00 × 4.50 × 6.00 میلی متر |
| PAP0403 P10 | PERMAGLID | ۴۶ × | 4.00 × 5.50 × 3.00 میلی متر |
| PAP0403 P14 | PERMAGLID | 659 × | 4.00 × 5.50 × 3.00 میلی متر |
| PAP0404 P10 | PERMAGLID | 222 × | 4.00 × 5.50 × 4.00 میلی متر |
| PAP0404 P14 | PERMAGLID | 998 × | 4.00 × 5.50 × 4.00 میلی متر |
| PAP0406 P10 | PERMAGLID | 107 × | 4.00 × 5.50 × 6.00 میلی متر |
| PAP0406 P11 | PERMAGLID | 993 × | 4.00 × 6.00 × 6.00 میلی متر |
| PAP0406 P14 | PERMAGLID | 119 × | 4.00 × 5.50 × 6.00 میلی متر |
| PAP0410 P10 | PERMAGLID | 143 × | 4.00 × 5.50 × 10.00 میلی متر |
| PAP0410 P14 | PERMAGLID | 512 × | 4.00 × 5.50 × 10.00 میلی متر |
| PAP0505 P10 | PERMAGLID | 998 × | 5.00 × 7.00 × 5.00 میلی متر |
| PAP0505 P11 | PERMAGLID | 879 × | 5.00 × 7.00 × 5.00 میلی متر |
| PAP0508 P10 | PERMAGLID | 137 × | 5.00 × 7.00 × 8.00 میلی متر |
| PAP0510 P14 | PERMAGLID | 17 × | 5.00 × 7.00 × 10.00 میلی متر |
| PAP0606 P10 | PERMAGLID | 273 × | 6.00 × 8.00 × 6.00 میلی متر |
| PAP0606 P11 | PERMAGLID | 41 × | 6.00 × 8.00 × 6.00 میلی متر |
