| نام تجاری: | VIIPLUS Sleeve & Bearing |
| شماره مدل: | برنز آلومینیومی C95400 |
| مقدار تولیدی: | اندازه استاندارد بوشینگ حداقل مقدار سفارش ندارد |
| قیمت: | Bushings High Quality Price Ratio B2B |
| شرایط پرداخت: | T / T ، L / C ، Western Union ، |
| توانایی عرضه: | یاطاقان گرافیت پلاگین ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بلبرینگ ژورنال |
MISUMI بوشینگ‌های بدون روغن و با اصطکاک کم با کیفیت بالا را ارائه می‌دهد که از آلیاژ برنج، تقویت شده با گرافیت و مس ساخته شده‌اند. این بوشینگ‌ها برای ارائه عملکرد استثنایی در طیف وسیعی از کاربردهای صنعتی طراحی شده‌اند.
آلیاژ برنج مورد استفاده در بوشینگ‌ها مقاومت و مقاومت در برابر خوردگی عالی را نشان می‌دهد و دوام طولانی مدت را تضمین می‌کند. افزودن گرافیت و مس، مقاومت در برابر سایش و خواص خود روان‌کاری بوشینگ‌ها را بیشتر می‌کند.
طراحی بدون روغن، نیاز به روغن‌کاری منظم را از بین می‌برد و نیازهای نگهداری و هزینه‌های عملیاتی را کاهش می‌دهد. این امر همچنین بوشینگ‌ها را برای استفاده در محیط‌هایی که آلودگی روغن مطلوب نیست، مناسب می‌کند.
ویژگی‌های اصطکاک کم بوشینگ‌ها به عملکرد نرم‌تر و کارآمدتر تجهیزات دوار کمک می‌کند. آنها برای استفاده در پمپ‌ها، موتورها، کمپرسورها و سایر سیستم‌های مکانیکی که در آن بارها و سرعت‌های بالا رایج است، مناسب هستند.
بوشینگ‌های آلیاژ برنج MISUMI با تقویت گرافیت و مس با دقت تولید می‌شوند تا از تناسب دقیق و عملکرد قابل اطمینان اطمینان حاصل شود. آنها یک انتخاب عالی برای بهبود راندمان و قابلیت اطمینان سیستم‌های صنعتی شما هستند.

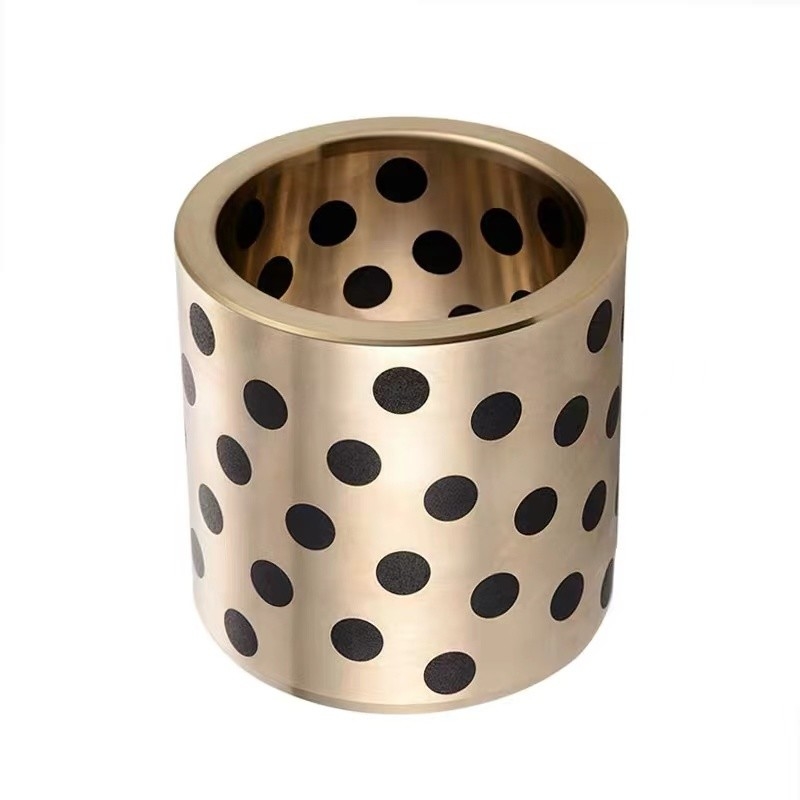

بوشینگ برنجی آغشته به گرافیت بوشینگ بدون روغن - آلیاژ برنج، مستقیم، I.D. F7 (MISUMI) (MPBZU12-15)
سری MPBZ MPBZU MPBR MPBRU MPBPU MPBZP بوش راهنمای برنجی بدون روغن برای خود روان‌کاری
| نوع | مستقیم | جنس بوشینگ | برنج آغشته به گرافیت | حداکثر محدوده مقدار PV مجاز (N/mm2•m/s) | 1.1～2.0 |
|---|---|---|---|---|---|
| حداکثر مقدار PV مجاز (N/mm2•m/s) | 1.65 | حداکثر بار مجاز (N/mm2) | 29 | حداکثر سرعت مجاز (m/s) | 0.5 |
| مناسب برای سوراخ نصب | H7 |
مدل: مواد مختلف: آلیاژ پایه مس رنگ
طبقه بندی: MPBZU 20-10L اندازه (20*24*10) MPBZU 20-15L اندازه (20*24*15) MPBZU 20-20L اندازه (20*24*20) MPBZU 20-25L اندازه (20*24*25 ) MPBZU 20-30L اندازه (20*24*30) MPBZU 20-35L اندازه (20*24*35) MPBZU 20-40L اندازه (20*24*40) MPBZU 20-45L اندازه (20*24*45) MPBZU 20-50L اندازه (20*24*50) MPBZU 20-55L اندازه (20*24*55) JDB 20*25*15 JDB 20*25*20 JDB 20*25*25 JDB 20*25*30 JDB 20* 25*35 JDB 20*25*40
مکانیسم یاتاقان: اصطکاک جامد
نوع روان‌کننده: روان‌کاری جامد
ویژگی‌های اضافی: دمای بالا
جهت بار یاتاقان: یاتاقان شعاعی
اندازه استاندارد MISUMI / FIBRO / DANLY، موجود در انبار، با بهترین کیفیت، بهترین قیمت، bronzegleitlager.com بهترین انتخاب است!
جزئیات محصول
| نوع | مستقیم | جنس بوشینگ | برنج آغشته به گرافیت |
|---|---|---|---|
| I.D. d(mm) | 12 | O.D. D(mm) | 15 |
| طول کلی L(mm) | 15 | حداکثر محدوده مقدار PV مجاز (N/mm2•m/s) | 1.1～2.0 |
| حداکثر مقدار PV مجاز (N/mm2•m/s) | 1.65 | حداکثر بار مجاز (N/mm2) | 29 |
| حداکثر سرعت مجاز (m/s) | 0.5 | مناسب برای سوراخ نصب | H7 |
| محدوده دمای عملیاتی (℃) | -40～150 | محدوده دمای عملیاتی (بدون روغن‌کاری) حداقل | -40 |
| شماره قطعه | - | L |
| MPBZ10 MPBZU16 |
- - |
15 20 |
| D | O.D. m6 (*1) | قطر محفظه H7 (*2) |
| 7~10 | +0.015 | + 0.015 |
| +0.006 | 0 | |
| 11~18 | +0.018 | + 0.018 |
| +0.007 | 0 | |
| 19~30 | +0.021 | + 0.021 |
| +0.008 | 0 | |
| 31~50 | +0.025 | + 0.025 |
| +0.009 | 0 | |
| 51~80 | +0.030 | + 0.030 |
| +0.011 | 0 | |
| 81~120 | +0.035 | + 0.035 |
| +0.013 | 0 |
| شماره قطعه | L | MPBZ | MPBZU | |||||||||||||||||||||
| نوع | dF7 | Dm6 (*1) |
ضخامت (N) | *پیچ توقف چرخش (مرجع) | Dm6 (*1) |
ضخامت (N) | ||||||||||||||||||
| MPBZ MPBZU *ابعاد L در ( ) فقط برای MPBZ موجود است. |
5 | +0.022 +0.010 |
8 | (9) | 10 | 12 | (15) | 9 | 2 | M4x8 | 7 | 1 | ||||||||||||
| 6 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | (20) | 10 | 8 | ||||||||||||||
| 8 | +0.028 +0.013 |
8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | (25) | 12 | 10 | ||||||||||||
| 10 | 8 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | 14 | 12 | ||||||||||||
| 12 | +0.034 +0.016 |
(8) | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 18 | 3 | 15 | 1.5 | ||||||||
| 13 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | (30) | (35) | 19 | 16 | ||||||||||||
| 15 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 21 | 18 | |||||||||||
| 16 | (9) | 10 | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 22 | 20 | 2 | ||||||||||
| 18 | (9) | (10) | 12 | 15 | 16 | (19) | 20 | 25 | 30 | (35) | (40) | 24 | M5x8 | 22 | ||||||||||
| 20 | +0.041 +0.020 |
(9) | (10) | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 28 | 4 | 24 | |||||||
| 20A | (9) | (10) | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | 30 | 5 | - | |||||||||
| 25 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | 33 | 4 | 29 | ||||||||||
| 25A | (12) | (15) | (16) | (19) | (20) | (25) | (30) | (35) | (40) | (50) | (60) | 35 | 5 | - | ||||||||||
| 30 | (12) | 15 | 16 | (19) | 20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 38 | 4 | M6x16 | 34 | ||||||||
| 35 | +0.050 +0.025 |
20 | 25 | 30 | (35) | 40 | (50) | (60) | (70) | 44 | 4.5 | 40 | 2.5 | |||||||||||
| 40 | 20 | 25 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 50 | 5 | 45 | ||||||||||||
| 50 | 30 | (35) | 40 | 50 | (60) | (70) | (80) | 62 | 6 | M8x16 | 55 | |||||||||||||
| 60 | +0.060 +0.030 |
(50) | (60) | (70) | (80) | 75 | 7.5 | - | - | |||||||||||||||
| 80 | (60) | (70) | (80) | 96 | 8 | - | - | |||||||||||||||||
| 100 | +0.071 +0.036 |
(80) | (100) | 120 | 10 | - | - | |||||||||||||||||
[ ! ]برای قطر محفظه، تلرانس H7 (*2) تا ابعاد D (*1) توصیه می شود. (به جدول 1 مراجعه کنید) *ابعاد نشان داده شده پیچ توقف چرخش ابعاد توصیه شده هستند.
