| نام تجاری: | VIIPLUS |
| شماره مدل: | واشر خود روان کننده |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T ، شرایط پرداخت و تحویل: 30 down پیش پرداخت ؛ 70 before قبل از حمل و نقل / FOB CIF |
| توانایی عرضه: | یاطاقان گرافیت پلاگین ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بلبرینگ ژورنال |

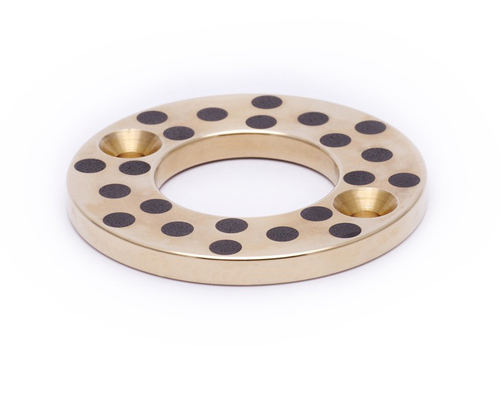

واشر رانشی برنزی گرافیت JDB-JTW یک جزء یاتاقان خود روان‌شونده و بدون روغن است که برای استفاده در کاربردهای صنعتی مختلف طراحی شده است. ساختار برنزی گرافیت آن مقاومت عالی در برابر سایش، مقاومت در برابر خوردگی و ظرفیت تحمل بار را تضمین می‌کند.
ویژگی‌های خود روان‌شونده واشر رانشی، نیاز به روغن‌کاری منظم را از بین می‌برد و به طور قابل توجهی نیازهای نگهداری و هزینه‌های عملیاتی را کاهش می‌دهد. این ویژگی همچنین عملکرد روان و قابل اطمینان را حتی در شرایط سرعت بالا یا بار سنگین تضمین می‌کند.
واشر رانشی برنزی گرافیت JDB-JTW برای استفاده در پمپ‌ها، موتورها، کمپرسورها و سایر تجهیزات دوار مناسب است. این واشر می‌تواند اصطکاک و سایش را به طور موثر کاهش دهد و راندمان و قابلیت اطمینان سیستم را بهبود بخشد.
واشر رانشی برنزی گرافیت JDB-JTW با طراحی خود روان‌شونده و بدون روغن، یک راه‌حل یاتاقان مناسب و کارآمد ارائه می‌دهد که به حداقل نگهداری و تعمیرات نیاز دارد. این انتخاب ایده‌آلی برای کاربردهای صنعتی است که در آن قابلیت اطمینان و دوام بسیار مهم است.
| جنس یاتاقان رانشی برنز ریخته‌گری | ||||||
| GB | ISO | DIN | BS | NF | JIS | ASTM |
| ZCuSn3Zn8Pb6Ni1 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83800 | |
| ZCuSn3Zn11Pb4 | G-CuSn2ZnPb | LG1 | CuSn3Zn9Pb7 | BC1 | C83810 | |
| ZCuSn5Zn5Pb5 | CuSn5Zn5Pb5 | G-CuSn5ZnPb | LG2 | CuSn5Zn5Pb5 | BC6 | C83600 |
| ZCuSn10P1 | CuSn11P | PB1 | CuSn12P | PBC2 | C90710 | |
| ZCuSn10Pb5 | CuSn8Pb2 | G-CuSn7ZnPb | LB2 | CuSn8 | LBCLn2 | C92710 |
| ZCuSn10Zn2 | CuSn10Zn2 | G-CuSn10Zn | G1 | CuSn8 | BC3 | C90500 |
| ZCuPb10Sn10 | CuPb10Sn10 | G-CuPb10Sn | LB2 | CuPb10Sn10 | LBC3C | C93700 |
| ZCuPb15Sn8 | CuPb15Sn8 | G-CuPb15Sn | LB1 | LBC4 | C93800 | |
| ZCuPb17Sn4Zn4 | CuPb20Sn5 | G-CuPb20Sn | CuPb20Sn5 | C94100 | ||
| ZCuPb20Sn5 | CuPb20Sn5 | G-CuPb20Sn | LB5 | CuPb20Sn5 | LBC5 | C94500 |
| ZCuPb30 | C94310 | |||||
| ZCuAl8Mn13Fe3 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl8Mn13Fe3Ni2 | CMA1 | ALBC4 | C95700 | |||
| ZCuAl9Mn2 | ALBC2 | C95520 | ||||
| ZCuAl9Fe4Ni4Mn2 | CuAl10Fe5Ni5 | G-CuAl9Ni | ALBC3C | C95810 | ||
| ZCuAl10Fe3 | CuAl10Fe3 | G-CuAl10Ni | AB1 | ALBC1 | C95200 | |
| ZCuAl10Fe3Mn2 | G-CuAl10Ni | C95510 | ||||
| ZCuZn38 | G-CuZn38Al | DCB1 | CuZn40 | HBsC1 | C85500 | |
| ZCuZn25Al6Fe3Mn3 | CuZn25Al6Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn26Al4Fe3Mn3 | CuZn26Al4Fe3Mn3 | G-CuZn25Al5 | HTB3 | CuZn23Al4 | HBsC4C | C86300 |
| ZCuZn31Al2 | C86700 | |||||
| ZCuZn35Al2Mn2Fe1 | CuZn35AlFeMn | G-CuZn35Al2 | HTB1 | CuZn30AlFeMn | HBsC2 | C86500 |
| ZCuZn38Mn2Pb2 | CuZn40Pb | HBsC1C | C86700 | |||
| ZCuZn40Mn2 | HBsC2C | C86500 | ||||
| ZCuZn40Mn3Fe1 | CuZn35AlFeMn | HBsC2 | C86800 | |||
| ZCuZn33Pb2 | CuZn33Pb2 | SCB3 | HBsC1 | C85400 | ||
| ZCuZn40Pb2 | G-CuZn37Pb | PCB1 | CuZn40 | HBsC1 | C85700 | |
| ZCuZn16Si4 | G-CuZn15Si4 | HBsC3 | C87400 | |||
|
شماره استاندارد |
d
|
D
|
|
پیچ
|
||||||
|
D1
|
تعداد
|
اندازه
|
d1
|
|||||||
|
JTW-10
|
10.2
|
30
|
3
|
....
|
.....
|
....
|
....
|
|||
|
JTW-12
|
12.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-13
|
13.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-14
|
14.2
|
40
|
3
|
28
|
2
|
M3
|
3.5
|
|||
|
JTW-15
|
15.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16
|
16.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-16N
|
16.2
|
50
|
3
|
....
|
....
|
....
|
....
|
|||
|
JTW-18
|
18.2
|
50
|
3
|
35
|
2
|
M3
|
3.5
|
|||
|
JTW-20
|
20.2
|
50
|
5
|
35
|
2
|
M5
|
6
|
|||
|
JTW-20N
|
20.2
|
50
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-25
|
25.2
|
55
|
5
|
40
|
2
|
M5
|
6
|
|||
|
JTW-25N
|
25.2
|
55
|
5
|
....
|
....
|
....
|
....
|
|||
|
JTW-30
|
30.2
|
60
|
5
|
45
|
2
|
M5
|
6
|
|||
|
JTW-35
|
35.2
|
70
|
5
|
50
|
2
|
M5
|
6
|
|||
|
JTW-40
|
40.2
|
80
|
7
|
60
|
2
|
M6
|
7
|
|||
|
JTW-45
|
45.3
|
90
|
7
|
67.5
|
2
|
M6
|
7
|
|||
|
JTW-50
|
50.3
|
100
|
8
|
75
|
4
|
M6
|
7
|
|||
|
JTW-55
|
55.3
|
110
|
8
|
85
|
4
|
M6
|
7
|
|||
|
JTW-60
|
60.3
|
120
|
8
|
90
|
4
|
M8
|
9
|
|||
|
JTW-65
|
65.3
|
125
|
8
|
95
|
4
|
M8
|
9
|
|||
|
JTW-70
|
70.3
|
130
|
10
|
100
|
4
|
M8
|
9
|
|||
|
JTW-75
|
75.3
|
140
|
10
|
110
|
4
|
M8
|
9
|
|||
|
JTW-80
|
80.3
|
150
|
10
|
120
|
4
|
M8
|
9
|
|||
|
JTW-90
|
90.5
|
170
|
10
|
140
|
4
|
M10
|
11
|
|||
|
JTW-100
|
100.5
|
190
|
10
|
160
|
4
|
M10
|
11
|
|||
|
JTW-120
|
120.5
|
200
|
10
|
175
|
4
|
M10
|
11
|
|||
آلیاژ برنز CuZn25Al5Mn4Fe3 + پلاگین‌های گرافیتی
واشر رانشی برنزی با پلاگین روان‌کننده جامد (گرافیت)
① فیلم روان‌کننده جامد
② پلاگین روان‌کننده جامد
③ پشتیبان برنزی
یاتاقان بدون روغن، یاتاقان پلاگین گرافیتی، یاتاقان برنز جامد، یاتاقان لغزشی، یاتاقان خشک و بوشینگ و یاتاقان ساده از قبل روغن‌کاری شده
اندازه‌های مختلف، کاربردهای مختلف موجود
واشر رانشی برنزی با درج گرافیت، مقاومت در برابر سایش خوب و ویژگی خود روانکاری عالی یاتاقان‌ها را فراهم می‌کند. این نام‌گذاری، یاتاقان‌ها را قادر می‌سازد تا بدون نیاز به روغن‌کاری یا گریس‌کاری کار کنند.
| چگالی | 8.0 گرم بر سانتی‌متر مکعب | |
| سختی | >210 HB | |
| مقاومت کششی | >750 N/mm2 | |
| مقاومت تسلیم | >450 N/mm2 | |
| ازدیاد طول | >8 | |
| ضریب انبساط خطی | 1.9x10-5/°C | |
| دمای عملیاتی | -40°C~+300°C | |
| حداکثر بار دینامیکی | 120 | |
| حداکثر سرعت | خشک | 0.4 متر بر ثانیه |
| روغن | 1.0 متر بر ثانیه | |
| حداکثر حد PV | خشک | 1.5 N/mm2.m/s |
| روغن | 3.25 N/mm2.m/s | |
| اصطکاک | خشک | 0.12~0.16 μ |
| روغن | 0.03~0.08 μ | |
واشر رانشی برنزی بدون روغن به طور گسترده در موارد زیر استفاده می‌شود:
1. تجهیزات سنگین تراکتور و کشاورزی
2. تجهیزات معدن
3. تجهیزات جنگلداری
4. پشتیبانی شفت تیغه مخزن اختلاط
5. تجهیزات ریخته‌گری، کوره و تولید فولاد
6. کاربردهای HVAC
7. یاتاقان‌های پشتیبانی چرخ و چرخ‌های سنگین
8. کاربردهای خشک کردن روکش کارتنی فر و احتمالاً سایر کاربردها
