| نام تجاری: | VIIPLUS |
| شماره مدل: | جایگزینی بوشهای فلنج Metal-Polymer Low Friction Plain Bearings |
| مقدار تولیدی: | قابل توافق |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T / T |
| توانایی عرضه: | 5000000 قطعه / قطعه یک هفته |

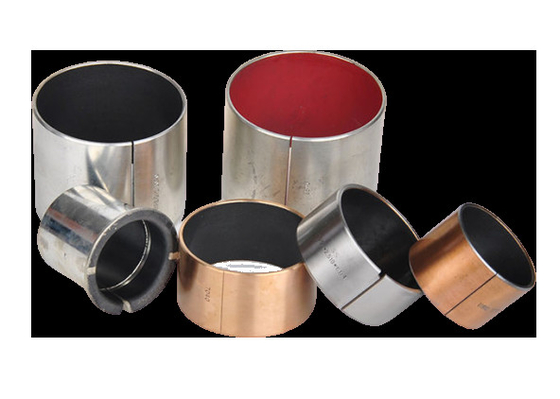

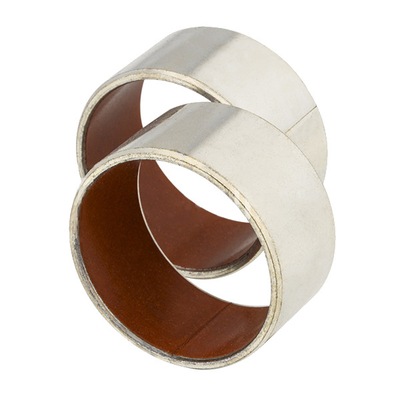

یاتاقانهای ساده اصطکاکی کم فلز-پلیمر برنز RED ST Stainer که با نام یاتاقانهای کامپوزیت نیز شناخته میشوند، برای ارائه عملکرد استثنایی در کاربردهایی که به اندازههای متریک نیاز دارند، طراحی شدهاند. این یاتاقانها از ترکیبی منحصربهفرد از فلز برنز و مواد پلیمری ساخته شدهاند و محصولی را ایجاد میکنند که استحکام و دوام فلز را با اصطکاک کم و مقاومت در برابر سایش پلیمر ترکیب میکند.
گنجاندن پلیمر در ماتریس برنز، اصطکاک و سایش را به طور قابل توجهی کاهش میدهد و امکان عملکرد روانتر و عمر طولانیتر نسبت به یاتاقانهای فلزی سنتی را فراهم میکند. این امر آنها را برای طیف گستردهای از کاربردهای صنعتی، از جمله، اما نه محدود به، ماشینآلات، خودرو، هوافضا و ساختوساز، که در آن دقت و قابلیت اطمینان بسیار مهم است، ایدهآل میکند.
اندازهبندی متریک این یاتاقانها، سازگاری با استانداردهای بینالمللی را تضمین میکند و ادغام آنها را در سیستمها یا طرحهای موجود آسان میکند. یاتاقانها در ابعاد متریک مختلف موجود هستند و امکان انعطافپذیری در انتخاب برای مطابقت با الزامات خاص را فراهم میکنند.
به طور خلاصه، یاتاقانهای ساده اصطکاکی کم فلز-پلیمر برنز RED ST Stainer ترکیبی برتر از عملکرد، دوام و تطبیقپذیری را ارائه میدهند و آنها را به انتخاب مناسب برای کاربردهای یاتاقانهای کامپوزیت با اندازه متریک تبدیل میکند.
یاتاقانهای ضد اصطکاک فلز-پلیمر
یاتاقان لغزشی
یاتاقانهای ساده، یاتاقانهایی هستند که تحت اصطکاک لغزشی کار میکنند.
یاتاقان لغزشی به طور پایدار، قابل اعتماد و بیصدا کار میکند.
تحت شرایط روانکاری مایع، سطح لغزشی میتواند توسط روغن روانکننده بدون تماس مستقیم جدا شود و تلفات اصطکاک و سایش سطح را میتوان تا حد زیادی کاهش داد. فیلم روغن نیز دارای توانایی جذب ارتعاش خاصی است.
| آیتم | کد/توضیحات | آیتم / شماره قطعه |
| 1 | 27020100000 | ST+Stainerbronze + |
| 2 | 27020640000 | ST+Stainerbronze + (یاتاقانهای ساده اصطکاکی کم فلز-پلیمر) |
| 3 | 27020650000 | ST+Stainerbronze + (یاتاقانهای ساده اصطکاکی کم فلز-پلیمر) |
| 4 | 27020660000 | ST+Stainerbronze + (یاتاقانهای ساده اصطکاکی کم فلز-پلیمر) |
| 5 | 27020720000 | ST+Stainerbronze + (یاتاقانهای ساده اصطکاکی کم فلز-پلیمر) |
| 6 | 27020790000 | ST+Stainerbronze + (یاتاقانهای ساده اصطکاکی کم فلز-پلیمر) |
| 7 | 27021250000 | ST+Stainerbronze + (یاتاقانهای ساده اصطکاکی کم فلز-پلیمر) |
نوع (بوشینگ لغزشی روکشدار) فولاد + برنز متخلخل زینتر شده +
بدون سربفلنجبوشینگها دارایسطوح لغزشیوبدنههای فولادی قلعاندودهستند و آنها را به جایگزینی مؤثر برای مکانهایی تبدیل میکنند که نمیتوان یا نباید روغنکاری شوند. این نوع را برایسرعت کم، بار زیادکاربردها، یا سرعت کم و کاربردهای بار زیاد انتخاب کنید. این آستین برای کاربردهایی مناسب است که در آنباید از اصطکاک و گرما اجتناب شود. آستین همچنین میتواند به عنوان مثال در روغن یا آب استفاده شود و دارایمقاومت در برابر خوردگی خوباست. علاوه بر این، مدل میتواند در برابر بسیار بالا و بسیاردمای پایین مقاومت کند و ضریب اصطکاک پایینی دارد. به عنوان مثال، در تجهیزات تناسب اندام.
|
● مواد کامپوزیت فلز-پلیمر |
|||||||||||||||||||||||||||||||||||||||||||
| ■ ویژگیها | |||||||||||||||||||||||||||||||||||||||||||
1. مواد یاتاقانهای خشک یاتاقانهای ساده اصطکاکی کم فلز-پلیمر با دستورالعمل 2000/53/EC اتحادیه اروپا در مورد پایان عمر خودروها (ELV) در مورد حذف مواد خطرناک در ساخت خودروهای سواری و کامیونهای سبک مطابقت دارد. 2. مواد یاتاقانهای خشک یاتاقانهای ساده اصطکاکی کم فلز-پلیمر با دستورالعمل 2002/95/EC اتحادیه اروپا در مورد محدودیت استفاده از مواد خطرناک خاص در تجهیزات الکتریکی و الکترونیکی (مقررات RoHS) مطابقت دارد. 3. مواد یاتاقانهای خشک یاتاقانهای ساده اصطکاکی کم فلز-پلیمر دارای مقاومت در برابر سایش خوب و عملکرد اصطکاک کم در طیف گستردهای از بارها، سرعتها و شرایط دما است. 4. مواد یاتاقانهای خشک یاتاقانهای ساده اصطکاکی کم فلز-پلیمر در کاربردهای هیدرولیک سنگین روغنکاری شده عملکرد بسیار خوبی دارد. 5. مواد یاتاقانهای خشک یاتاقانهای ساده اصطکاکی کم فلز-پلیمر مزایایی را در کاربردهایی ارائه میدهد که در آن خوردگی سرب در PTFE ممکن است رخ دهد. 6. مواد یاتاقانهای خشک یاتاقانهای ساده اصطکاکی کم فلز-پلیمر عملکرد سایش و اصطکاک بهبود یافتهای را همراه با مقاومت شیمیایی خوب در مقایسه با مواد یاتاقانهای خشک PTFE ارائه میدهد. 7. مواد یاتاقانهای خشک یاتاقانهای ساده اصطکاکی کم فلز-پلیمر در کاربردهای سبک خشک عملکرد خوبی دارد. 8. مواد یاتاقانهای خشک یاتاقانهای ساده اصطکاکی کم فلز-پلیمر به ویژه برای عملکرد متناوب تحت حرکات رفت و برگشتی یا نوسانی مناسب است. |
|||||||||||||||||||||||||||||||||||||||||||
| ■ خواص فیزیکی و مکانیکی | |||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||
| ■ محدوده استفاده | |||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||
| ■ کاربرد احتمالی | |||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||
CDIN 1494 بوشینگ آستین فلنجدار، بوشینگ اندازه فلنج، تایید شده توسط ROHS
سطح لغزشی ساخته شده از قاب فولادی قلعاندود
به ویژه برای مکانهایی مناسب است که روغنکاری در آن امکانپذیر نیست یا مطلوب نیست.
یاتاقانهای ساده اصطکاکی کم فلز-پلیمر یاتاقان فلنجدار مناسب برایکارکرد خشک با ضریب اصطکاک کم، میزان سایش کم، ویژگیهای لغزشی خوباست، فیلم انتقالی ایجاد شده از سطح فلزی جفتشونده محافظت میکند. مناسب برای حرکت چرخشی و نوسانی،مقاومت شیمیایی بالا، جذب کمتر آب و تورم کاهش یافته. همچنین با روغنکاری عملکرد خوبی دارد.
| / الیاف + برنز + فولاد + آبکاری مس / قلع |
| این ماده معیارهای سختگیرانه را برایعمر طولانی و عملکرد بدون مشکل با یا بدون روغنکاریرا فراهم میکند. |
| خودرو: تراکتورها، کمباینها، سمپاشهای محصول، خاکبردارها، گریدرها و سایر ماشینهای ساختمانی، ماشینهای خودکار، موارد استفاده خاص در سیلندرهای فرمان برقی، واشرهای رانش فرمان، ترمزهای دیسکی، کالیپرها و پیستونها، کمکفنرها، اتصالدهنده تنظیمکننده، موتور برفپاککن شیشه جلو، مجموعههای چرخدنده شیب... |
| ماشینهای اداری: دستگاههای فتوکپی، ماشینهای تحریر، مرتبکنندههای پستی، سیستمهای اندازهگیری تمبر پستی، چاپگرهای ترمینال کامپیوتر و تجهیزات جانبی، دستگاههای چاپ خودکار، ماشینآلات پردازش پست... |
| هیدرولیک و شیرها: پمپها از جمله چرخدنده، دوار، آب، پیستون محوری و انواع دیگر، توپ، پروانه، سوپاپ بخار و سایر شیرها و ترانیونهای شیر... |
| لوازم خانگی: ضبط صوت، یخچال، کولر گازی، تمیزکنندهها، پولیشرها، چرخ خیاطی، فر، ماشین ظرفشویی، ماشین لباسشویی... و جابجایی مواد، موتور دریایی، بستهبندی، تجهیزات نساجی، ابزار... و غیره. |
1. /الیاف ضخامت مخلوط 0.01~0.03 میلیمتر، یک فیلم انتقال اولیه عالی را فراهم میکند که به طور موثر سطوح جفتشونده مجموعه یاتاقان را میپوشاند و یک فیلم روانکننده جامد از نوع اکسید تشکیل میدهد.
2. ضخامت پودر برنز زینتر شده 0.20-0.35 میلیمتر، حداکثر رسانایی حرارتی را از سطح یاتاقان فراهم میکند و همچنین به عنوان مخزنی برای مخلوط -الیاف عمل میکند.
3. فولاد کم کربن، ظرفیت باربری فوقالعاده بالا، اتلاف حرارت عالی را میدهد.
4. آبکاری مس/قلع ضخامت 0.002 میلیمتر،مقاومت در برابر خوردگی خوبرا فراهم میکند.
|
عمومی |
|
واحد |
مقدار |
|
حداکثر بار، p |
استاتیک دینامیک |
N/mm2 N/mm2 |
250 140 |
|
دمای کارکرد |
حداقل حداکثر |
°C °C |
- 200 280 |
|
ضریب انبساط حرارتی خطی |
موازی با سطح |
10-6/K |
11 |
|
عمود بر سطح |
10-6/K |
30 |
| حداکثر سرعت لغزش، U | m/s | 2.5 | |
| حداکثر ضریب pU | N/mm2 x m/s | 1.0 | |
| ضریب اصطکاک | 0.04 - 0.25 * |
|
|
|||
| حداکثر سرعت لغزش، U | m/s | 5.0 | |
| حداکثر ضریب pU | N/mm2 x m/s | 10.0 | |
| ضریب اصطکاک | 0.02 - 0.08 |
|
|
|||
| زبری سطح شفت، Ra |
خشک روغنکاری شده |
µm µm |
0.3 - 0.5 ≤ 0.05 - 0.4 * |
| سختی سطح شفت | غیر سخت شده قابل قبول است، عمر یاتاقان بهبود یافته > 200HB | ||
| خشک | خوب |
| روغنکاری شده | بسیار خوب |
| گریسکاری شده | خوب |
| آبکاری شده | منصفانه |
| روانکننده سیال فرآیند | خوب |
