| نام تجاری: | VIIPLUS |
| شماره مدل: | بوته برنجی متصل به گرافیت |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | بوش های برنجی متصل به گرافیت بصورت آنلاین • تولیدکنندگان بلبرینگ کشویی • تامین کنندگان بوش خود روان |

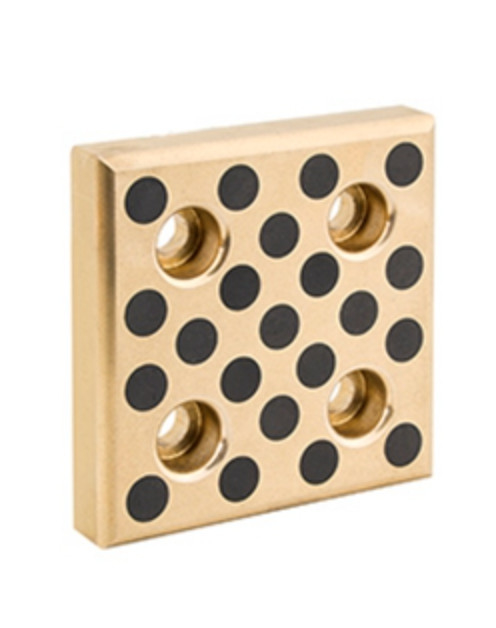

The C86300 Alloy Solid Lubricant Guide Rail Wear Pad JSP Plate is a specialized component designed to provide superior wear resistance and lubrication for guide rails in various industrial applicationsاز آلیاژ C86300 ساخته شده است، دارای خواص مکانیکی عالی، از جمله قدرت بالا و دوام است.
روان کننده جامد که در پد پوشیدن یکپارچه شده است، عملکرد صاف و کارآمد را حتی در محیط های با اصطکاک بالا تضمین می کند. این روان کننده به طور موثر اصطکاک و تولید گرما را کاهش می دهد.به حداقل رساندن فرسایش در ریل راهنما.
طراحی صفحه JSP این پد پوشیدن نصب آسان و اتصال امن به ریل راهنما را تضمین می کند.جلوگیری از فرسایش بیش از حد و آسیب به ریل راهنما.
C86300 آلیاژ جامد روان کننده راهنمای ریل پوشیدن پد JSP صفحه مناسب برای استفاده در طیف گسترده ای از محیط های صنعتی، از جمله ماشین آلات سنگین، سیستم های اتوماسیون،و تجهیزات حمل و نقلساخت و ساز قوی و خواص روان کننده آن را به یک انتخاب قابل اعتماد برای کاهش فرسایش و بهبود عملکرد ریل های راهنما تبدیل می کند.
خلاصه،C86300 آلیاژ جامد روان کننده راهنمای ریل پوشیدن پد JSP صفحه ارائه یک راه حل بسیار موثر برای افزایش مقاومت در برابر پوشیدن و روان کردن ریل های راهنمای در برنامه های کاربردی صنعتیعملکرد برتر آن باعث می شود که عملکرد بهتر، عمر طولانی تر و هزینه های نگهداری کاهش یابد.
|
| نه | DIN | ماده شماره | نامگذاری | استاندارد ASTM | متناسب | تراکم (g/cm3) | 0.2٪ فشار (MPa) | قدرت کششی (MPa) | کشش (درصدی) | E-module (MPa) | سختی (HB) | درخواست ها |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85، Sn 6 - 8، Zn 3 - 5، Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | به طور گسترده ای در صنایع خودرو، هوافضا و مهندسی دریایی برای اجزای مورد نیاز به قدرت خوب و مقاومت در برابر خوردگی استفاده می شود. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85، Sn 6.3 - 7.5Zn 2-4، Pb 6-8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85، Sn 6.3 - 7.5Zn 2-4، Pb 6-8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | به طور معمول در تولید لوله کشی، بوشینگ ها و اجزای مورد استفاده قرار می گیرد که نیاز به ظرفیت بارگذاری بالا و مقاومت در برابر لباس دارند، به ویژه در کاربردهای دریایی و صنعتی. |
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | استفاده می شود در کشتی، هوافضا و ماشین آلات سنگین برای تولید حالی و اجزای نیاز به قدرت بالا و دوام. شناخته شده برای بار های شدید و محیط های خوردنی بالا. |
| 2.0975.02 | CuAl10Ni | B 30 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67، Al 3 - 7، Fe 1.5 - 4، Mn 2.5 - 5، Zn باقی مانده | 8.2 | 450 | 750 | 8 | 115,000 | 180 | استفاده می شود در تابش های سنگین، قطعات هیدرولیکی و سخت افزار دریایی. برای بار های بالا و مقاومت در برابر حمله خوردنی طراحی شده است. |
| 2.0598.02 | CuZn25Al5 | B 30 | کو 60-66، آل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | کو 60-66، آل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده | Cu 84 - 88، Sn 11 - 13، Pb 1، Ni 20، Sb 0.2، P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | به طور معمول در تولید لوله کشی، دنده ها و اجزای مورد نیاز برای مقاومت در برابر فرسایش استفاده می شود.تمام حقوق برای محتوای ذکر شده توسط https محفوظ است.://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| توجه: کد فرم تحویل: .01 = ریختن شن .02 = ریخته گری گرانشی .03 = ریخته گری از مرکز .04 = ریختن مستمر | ||||||||||||
ساختارها
1 فیلم روان کننده جامد
2 پلگ روغن جامد
3 پشتیبان برنزی

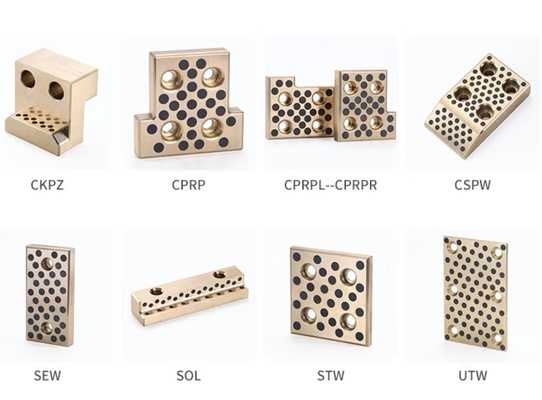

ریل راهنما، به شکل T، برای هسته اسلایدی، صفحه مس
این ریل های راهنما از آلیاژ ریخته شده مس بسیار مقاوم در برابر فرسایش تشکیل شده اند که سطوح کششی آن به طور مساوی با درصد خاصی از پلاگین های روان کننده جامد با توجه به شرایط کار فراهم شده است.آلیاژ مس با قدرت بالا ظرفیت تحمل بار بالایی را فراهم می کند و روغن جامد می تواند از فیلم فرسایش کم تشکیل شود.
در شرایط تخنیکی خشک، سطح نورد با فیلم ضخیم طراحی شده است که
اجازه می دهد تا روغن جامد در اولین تماس به مواد شمارنده منتقل شود.
بازرسی ناقل بدون روغن - بازرسی قطعات بالینی
محموله آستین (از مس گرافیتی)

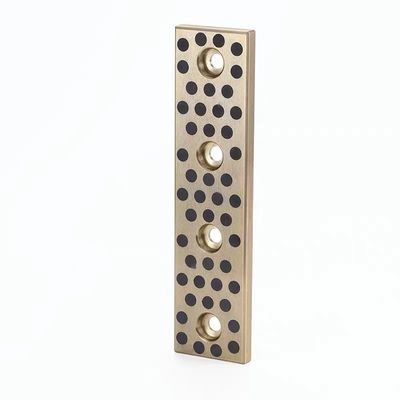

| صفحه های اسلایدی بدون روغن، نوع کلی | ||||||||||
| استفاده از صفحه ی خودرویی | W | L | ضخامت | سوراخ | پیچ های سر هموار | |||||
| A | ب | C | D | E | کد | qty | ||||
| JSP صفحه های اسلایدی بدون روغن 18*75*10 | 18 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| JSP صفحه های اسلایدی بدون روغن 18*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP صفحه های اسلایدی بدون روغن 18*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP صفحه های اسلایدی بدون روغن 18*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP صفحه های اسلایدی بدون روغن 28*75*10 | 28 | 75 | 10 | 15 | 45 | |||||
| JSP صفحه های اسلایدی بدون روغن 28*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP صفحه های اسلایدی بدون روغن 28*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP صفحه های اسلایدی بدون روغن 28*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP صفحه های اسلایدی بدون روغن 35*100*10 | 35 | 100 | 10 | 20 | 60 | M8 | ||||
| JSP صفحه های اسلایدی بدون روغن 35*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| JSP صفحه های اسلایدی بدون روغن 35*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 3 | |||
| JSP صفحه های اسلایدی بدون روغن 35*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| JSP صفحه های اسلایدی بدون روغن 35*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 4 | ||
| JSP صفحه های اسلایدی بدون روغن 35*350*10 | 350 | 10 | 20 | 80 | 75 | 75 | 80 | 5 | ||
| JSP صفحه های اسلایدی بدون روغن 38*75*10 | 38 | 75 | 10 | 15 | 45 | M6 | 2 | |||
| JSP صفحه های اسلایدی بدون روغن 38*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP صفحه های اسلایدی بدون روغن 38*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP صفحه های اسلایدی بدون روغن 38*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP صفحه های اسلایدی بدون روغن 48*75*10 | 48 | 75 | 10 | 15 | 45 | |||||
| JSP صفحه های اسلایدی بدون روغن48*100*10 | 100 | 10 | 25 | 50 | ||||||
| JSP صفحه های اسلایدی بدون روغن 48*125*10 | 125 | 10 | 25 | 75 | ||||||
| JSP صفحه های اسلایدی بدون روغن 48*150*10 | 150 | 10 | 25 | 100 | ||||||
| JSP صفحه های اسلایدی بدون روغن 50*100*10 | 50 | 100 | 10 | 20 | 60 | M8 | ||||
| JSP صفحه های اسلایدی بدون روغن 50*150*10 | 150 | 10 | 20 | 55 | 55 | 3 | ||||
| JSP صفحه های اسلایدی بدون روغن 50*200*10 | 200 | 10 | 20 | 55 | 50 | 50 | 4 | |||
| JSP صفحه های اسلایدی بدون روغن 50*250*10 | 250 | 10 | 20 | 70 | 70 | 70 | 4 | |||
| JSP صفحه های اسلایدی بدون روغن 50*300*10 | 300 | 10 | 20 | 65 | 65 | 65 | 65 | 5 | ||
| JSP صفحه های اسلایدی بدون روغن 50*400*10 | 400 | 10 | 20 | 90 | 90 | 90 | 90 | 5 | ||
| JSP صفحه های اسلایدی بدون روغن 75*150*10 | 75 | 150 | 10 | 20 | 110 | ️ | ️ | 4 | ||
| JSP صفحه های اسلایدی بدون روغن 75*200*10 | 200 | 10 | 20 | 80 | 80 | ️ | 6 | |||
| JSP صفحه های اسلایدی بدون روغن 75*250*10 | 250 | 10 | 20 | 105 | 105 | ️ | 6 | |||
| JSP صفحه های اسلایدی بدون روغن 75*300*10 | 300 | 10 | 20 | 85 | 90 | 85 | 8 | |||
| JSP صفحه های اسلایدی بدون روغن 75*400*10 | 100 | 10 | 20 | 120 | 120 | 120 | 8 | |||
| JSP صفحه های اسلایدی بدون روغن 75*500*10 | 500 | 10 | 20 | 115 | 115 | 115 | 115 | 10 | ||
JDB-1 است که از برنز ریخته شده با گرافیت به طور مساوی در آن جاسازی شده است.در شرایط کار سنگین،در دمای بالا، سرعت کم، ضد خوردگی یا جایی که وارد کردن روغن دشوار است، عملکرد آن از نظر سختی و ضد اصطکاک دو برابر می شود.
این می تواند به طور گسترده ای در ماشین آلات ریخته گری مستمر، ماشین آلات معدن، کشتی ها، توربین های هوا، توربین های هیدرولیکی و ماشین آلات تزریق پلاستیک استفاده شود.
| مواد پایه | CuZn25A16Fe3Mn3 | بار دینامیک | 100N/mm2 |
| سختی پایه | HB210 ~ 245 | ضریب اصطکاک | <0.16 |
| حداکثر دمای | ۳۰۰ درجه سانتیگراد | محدودیت سرعت | خشک 0.4 متر/s روغن 5m/s |
