| نام تجاری: | viiplus Self-lubricating composite bearing |
| شماره مدل: | یاتاقان های خود روان کننده بدون روغن پوم با کارایی بالا |
| مقدار تولیدی: | مذاکره کنند |
| قیمت: | negotiate |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی عرضه: | L/C، T/T، Western Union |

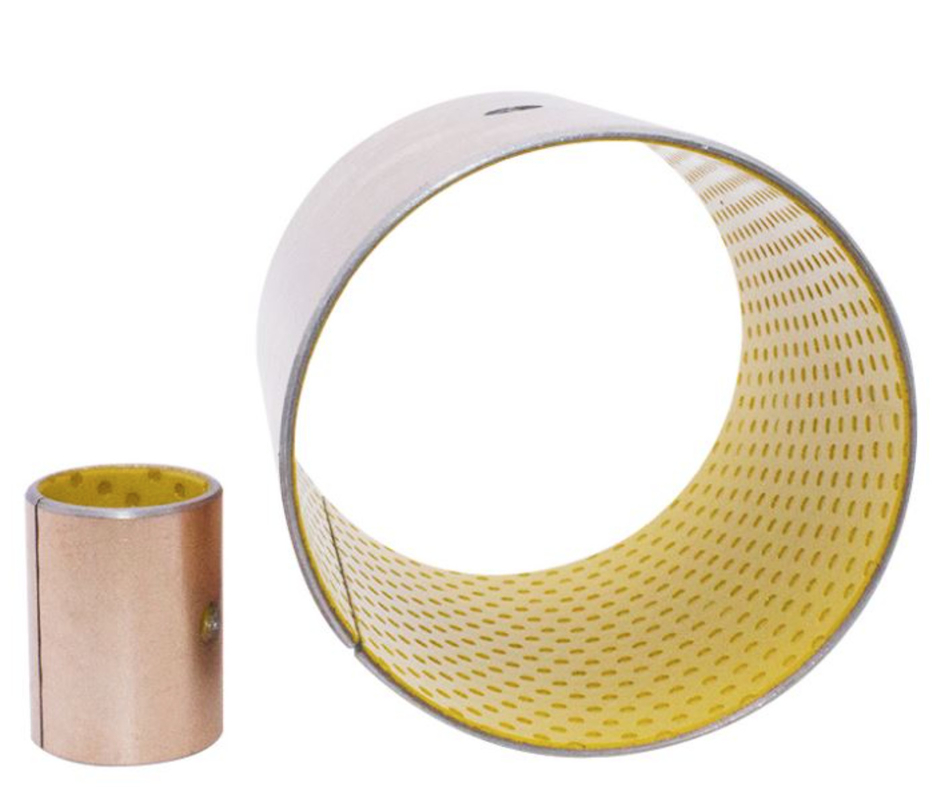

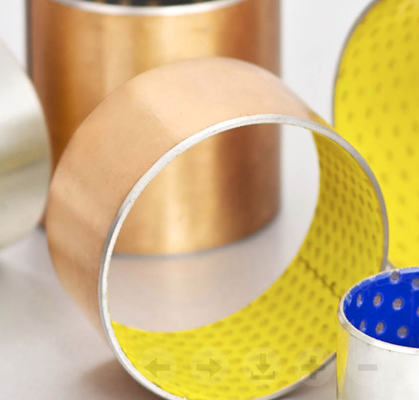

پودر برنز کامپوزیت اسپلیت بوش خود روان کننده یک راه حل بسیار موثر و نوآورانه برای کاربردهای صنعتی است که نیاز به عملکرد صاف و کارآمد دارند.مواد کامپوزیت پودر برنز، همراه با طراحی بوش تقسیم شده، مقاومت در برابر سایش و خواص خود روانکاری فوق العاده ای را ارائه می دهد.

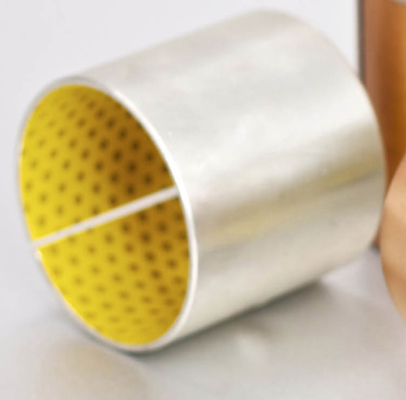

مواد کامپوزیت پودر برنز به دلیل دوام و مقاومت در برابر خوردگی شناخته شده است و عملکرد قابل اعتماد را حتی در محیط های سخت تضمین می کند.طراحی بوش تقسیم شده امکان نصب و حذف آسان، کاهش زمان خرابی و ساده سازی وظایف تعمیر و نگهداری را فراهم می کند.
ویژگی خود روانکاری این بوش ها نیاز به روانکاری منظم را از بین می برد و کارایی سیستم را بیشتر می کند.این نه تنها هزینه های نگهداری را کاهش می دهد، بلکه از مسائل احتمالی مرتبط با روغن کاری مانند نشت یا آلودگی نیز جلوگیری می کند.
هنگامی که در پمپ ها، موتورها یا سایر ماشین آلات دوار استفاده می شود، خود روانکاری بوش کامپوزیت برنز کامپوزیت یک راه حل قوی و قابل اعتماد برای اطمینان از عملکرد روان و کارآمد ارائه می دهد.ترکیب منحصر به فرد مواد و طراحی آن، عملکرد طولانی مدت و کاهش سایش را تضمین می کند، و آن را به گزینه ای عالی برای کاربردهای صنعتی که نیاز به عملکرد و دوام بالایی دارند تبدیل می کند.
SF-2 Bushing Size Chart Bushing Split Bushing Composite Split Bushing
Ds h8 |
H7 Dاچ |
DO |
Dمن، a |
سیD |
اس3 |
دL |
|
|||||||||||||
| 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||||||
| 10 -0.022 | 12 + 0.018 | 12 | +0.065 | 10.108 10.040 |
0.130 0.040 |
0.980 0.955 |
4 | 1010 | 1015 | 1020 | ||||||||||
| +0.030 | ||||||||||||||||||||
| 12 -0.027 | 14 + 0.018 | 14 | +0.065 | 12.108 12.040 |
0.135 0.040 |
1210 | 1215 | 1220 | ||||||||||||
| +0.030 | ||||||||||||||||||||
| 14 -0.027 | 16 + 0.018 | 16 | +0.065 | 14.108 14.040 |
1415 | 1420 | ||||||||||||||
| +0.030 | ||||||||||||||||||||
| 15 -0.027 | 17 + 0.018 | 17 | +0.065 | 15.108 15.040 |
1515 | 1520 | 1525 | |||||||||||||
| +0.030 | ||||||||||||||||||||
| 16 -0.027 | 18 + 0.018 | 18 | +0.065 | 16.108 16.040 |
1615 | 1620 | 1625 | |||||||||||||
| +0.030 | ||||||||||||||||||||
| 18 -0.027 | 20 + 0.021 | 20 | +0.075 | 18.111 18.040 |
0.138 0.040 |
1815 | 1820 | 1825 | ||||||||||||
| +0.035 | ||||||||||||||||||||
| 20 -0.033 | 23 + 0.021 | 23 | +0.075 | 20.131 20.050 |
0.164 0.050 |
1.475 1.445 |
2015 | 2020 | 2025 | 2030 | ||||||||||
| +0.035 | ||||||||||||||||||||
| 22 -0.033 | 25 + 0.021 | 25 | +0.075 | 22.131 22.050 |
2215 | 2225 | ||||||||||||||
| +0.035 | ||||||||||||||||||||
| 25 -0.033 | 28 + 0.021 | 28 | +0.075 | 25.131 25.050 |
6 | 2515 | 2520 | 2525 | 2530 | |||||||||||
| +0.035 | ||||||||||||||||||||
| 28 -0.033 | 32 + 0.025 | 32 | +0.085 | 28.155 28.060 |
0.188 0.060 |
1.970 1.935 |
2820 | 2830 | ||||||||||||
| +0.045 | ||||||||||||||||||||
| 30 -0.033 | 34 + 0.025 | 34 | +0.085 | 30.155 30.060 |
3020 | 3025 | 3030 | 3040 | ||||||||||||
| +0.045 | ||||||||||||||||||||
| 35 -0.039 | 39 + 0.025 | 39 | +0.085 | 35.155 35.060 |
0.194 0.060 |
3520 | 3530 | 3535 | 3540 | |||||||||||
| +0.045 | ||||||||||||||||||||
| 40 -0.039 | 44 + 0.025 | 44 | +0.085 | 40.155 40.060 |
8 | 4020 | 4030 | 4040 | 4050 | |||||||||||
| +0.045 | ||||||||||||||||||||
| 45 -0.039 | 50 + 0.025 | 50 | +0.085 | 45.195 45.080 |
0.234 0.080 |
2.460 2.415 |
4520 | 4530 | 4540 | 4545 | 4550 | |||||||||
| +0.045 | ||||||||||||||||||||
| 50 -0.039 | 55 + 0.030 | 55 | +0.100 | 50.200 50.080 |
0.239 0.080 |
5030 | 5040 | 5050 | 5060 | |||||||||||
| +0.055 | ||||||||||||||||||||
| 55 -0.046 | 60 + 0.030 | 60 | +0.100 | 55.200 55.080 |
0.246 0.080 |
5530 | 5540 | 5550 | 5560 | |||||||||||
| +0.055 | ||||||||||||||||||||
| 60 -0.046 | 65 + 0.030 | 65 | +0.100 | 60.200 60.080 |
6030 | 6040 | 6050 | 6060 | ||||||||||||
| +0.055 | ||||||||||||||||||||
Ds h8 |
H7 Dاچ |
DO |
Dمن، a |
سیD |
اس3 |
دL |
|
||||||||||||
| 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | |||||||||||
| 65 -0.046 | 70 + 0.030 | 70 | +0.100 | 65.200 65.080 |
0.246 0.080 |
2.460 2.415 |
8 | 6540 | 6560 | ||||||||||
| +0.055 | |||||||||||||||||||
| 70 -0.046 | 75+0.030 | 75 | +0.100 | 70.200 70.080 |
7040 | 7050 | 7080 | ||||||||||||
| +0.055 | |||||||||||||||||||
| 75 -0.046 | 80 + 0.030 | 80 | +0.100 | 75.200 75.080 |
7540 | 7560 | 7580 | ||||||||||||
| +0.055 | |||||||||||||||||||
| 80 -0.046 | 90 + 0.035 | 90 | +0.120 | 80.265 80.100 |
0.313 0.100 |
2.450 2.385 |
9.5 | 8040 | 8060 | 8080 | |||||||||
| +0.070 | |||||||||||||||||||
| 85 -0.054 | 95 + 0.035 | 95 | +0.120 | 85.265 85.100 |
0.321 0.100 |
8540 | 8560 | 8580 | |||||||||||
| +0.070 | |||||||||||||||||||
| 90 -0.054 | 100 + 0.035 | 100 | +0.120 | 90.265 90.100 |
9040 | 9060 | 9080 | 9090 | |||||||||||
| +0.070 | |||||||||||||||||||
| 100 -0.054 | 105 + 0.035 | 105 | +0.120 | 100.265 100.100 |
10050 | 10080 | 10095 | ||||||||||||
| +0.070 | |||||||||||||||||||
| 105 -0.054 | 0.035 + 110 | 110 | +0.120 | 105.265 105.100 |
10560 | 10580 | 10595 | 105110 | |||||||||||
| +0.070 | |||||||||||||||||||
| 110 -0.054 | 0.035 + 115 | 115 | +0.120 | 110.265 110.110 |
11060 | 11080 | 11095 | 110110 | |||||||||||
| +0.070 | |||||||||||||||||||
| 120 -0.054 | 0.040 + 125 | 125 | +0.170 | 120.270 120.110 |
0.324 0.100 |
12060 | 12080 | 120110 | |||||||||||
| +0.100 | |||||||||||||||||||
| 125 -0.063 | 130+0.040 | 130 | +0.170 | 125.270 125.110 |
12560 | 125110 | |||||||||||||
| +0.100 | |||||||||||||||||||
| 130 -0.063 | 135 + 0.040 | 135 | +0.170 | 130.270 130.110 |
13050 | 13060 | 13080 | 130100 | |||||||||||
| +0.100 | |||||||||||||||||||
| 140 -0.063 | 0.040 + 145 | 145 | +0.170 | 140.270 140.110 |
14050 | 14060 | 14080 | 140100 | |||||||||||
| +0.100 | |||||||||||||||||||
| 150 -0.063 | 0.040 + 155 | 155 | +0.170 | 150.270 150.110 |
15050 | 15060 | 15080 | 150100 | |||||||||||
| +0.100 | |||||||||||||||||||
| 160 -0.063 | 0.040 + 165 | 165 | +0.170 | 160.270 160.110 |
9.5 | 16050 | 16060 | 16080 | 160100 | ||||||||||
| +0.100 | |||||||||||||||||||
| 170 -0.063 | 0.040 + 175 | 175 | +0.170 | 170.270 170.110 |
17050 | 17080 | 170100 | ||||||||||||
| +0.100 | |||||||||||||||||||
| 180 -0.063 | 0.046 + 185 | 185 | +0.210 | 180.270 180.110 |
0.339 0.110 |
18050 | 18060 | 18080 | 180100 | ||||||||||
| +0.130 | |||||||||||||||||||
| 190 -0.072 | 0.046 + 195 | 195 | +0.210 | 190.276 190.110 |
19050 | 19060 | 19080 | 190100 | 190120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 200 -0.072 | 205 + 0.046 | 205 | +0.210 | 200.276 200.110 |
20050 | 20060 | 20080 | 200100 | 200120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 220 -0.072 | 0.046 + 225 | 225 | +0.210 | 220.276 220.110 |
9.5 | 22050 | 22060 | 22080 | 220100 | 220120 | |||||||||
| +0.130 | |||||||||||||||||||
| 240 -0.072 | 245 + 0.046 | 245 | +0.210 | 240.276 240.110 |
24050 | 24060 | 24080 | 240100 | 240120 | ||||||||||
| +0.130 | |||||||||||||||||||
| 250 -0.072 | 255 + 0.052 | 255 | +0.260 | 250.282 250.110 |
0.354 0.110 |
25050 | 25060 | 25080 | 250100 | 250120 | |||||||||
| +0.170 | |||||||||||||||||||
| 260 -0.081 | 0.052 + 265 | 265 | +0.260 | 260.282 260.110 |
26050 | 26060 | 26080 | 260100 | 260120 | ||||||||||
| +0.170 | |||||||||||||||||||
| 280 -0.081 | 285 + 0.052 | 285 | +0.260 | 280.282 280.110 |
28050 | 28060 | 28080 | 280100 | 280120 | ||||||||||
| +0.170 | |||||||||||||||||||
| 300 -0.081 | 305 + 0.052 | 305 | +0.260 | 300.282 300.110 |
30050 | 30060 | 30080 | 300100 | 300120 | ||||||||||
یاتاقان های متریک پوم بوش با سوراخ روغن.pdf
یاتاقان آستین مبتنی بر POM که به آن بوش POM، یاتاقان روغن کاری شده مرزی، یاتاقان بدون روغن، یاتاقان خشک، یاتاقان POM و آستین خشک با روکش POM نیز می‌گویند.ساختار مواد مشابه رولپلاک ها دارد.تفاوت در لایه پوشش داده شده POM نهفته است.

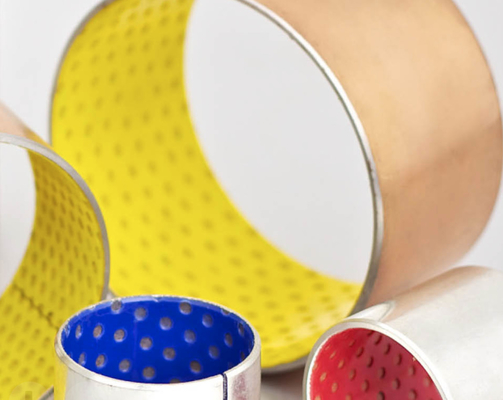

بوش کامپوزیت POM زرد یک مورد استاندارد شرکت ما است.این نوع از یاتاقان های خود روان کننده دارای ساختار مواد مشابه با سایر بوشینگ های POM هستند.
1. POM 0.3~0.5mm.
2. برنز متخلخل 0.2~0.3mm.
3. پشتیبان فولادی 0.4~2.2mm.
4. آبکاری مس 0.008mm.
| مشخصات برای POM Split Bush Bearing - نوع POM | |
| ارجاع | بوش POM |
| نام تجاری | ویپلوس |
| قطر داخلی | 20 میلی متر |
| قطر خارج | 23 میلی متر |
| عرض | 15 میلی متر |
| تایپ کنید | یاتاقان |
| وزن (کیلوگرم) | 0.0001 |
· ظرفیت باربری خوب و مقاومت در برابر سایش
· مناسب برای حرکات خطی، نوسانی و چرخشی
· عملکرد بهینه در بارهای نسبتاً زیاد و سرعت کم
· سوکت های بدون سرب می توانند الزامات حفاظت از محیط زیست را برآورده کنند
یاتاقان های خود روان کننده کامپوزیت زرد پوم به طور گسترده در ماشین هایی استفاده می شود که بدون سرب غیرقابل قبول است، مانند ماشین آلات نساجی، قطعات خودکار، شاسی خودرو، ماشین آهنگری، متالورژی و غیره.
| ظرفیت بار | 70 نیوتن بر میلی متر مربع | |
| ارزش اصطکاک | 0.05 تا 0.25 μ | |
| درجه حرارت | -40 تا +130 [درجه سانتیگراد] | |
| حداکثرPv (شرایط روغن) | 22N/mm2 .m/s | |
| حداکثرسرعت | 2.5 متر بر ثانیه | |
1. لایه کشویی POM با یا بدون تورفتگی روان کننده برای ماشین کاری
2. متخلخل برنز سینتر
3.پشت فولادی
| عملکرد عملیاتی | |
| خشک | فقیر |
| روغن کاری شده | خوب |
| روغن کاری شده با گریس | خیلی خوب |
| آب روغن کاری شده | فقیر |
| روانکاری سیال فرآیند | فقیر |
| عمومی | واحد | ارزش | |
| حداکثر بار، ص |
استاتیک |
N/mm2 |
140 140 |
| دمای عملیاتی |
حداقل |
درجه سانتی گراد |
- 40 130 |
| ضریب انبساط حرارتی خطی | موازی با سطح | 10-6/ ک | 11 |
| نرمال به سطح | 10-6/ ک | 29 |
| GREASE LUBRICATED | ||
| حداکثر سرعت لغزش، U | ام‌اس | 2.5 |
| حداکثر فاکتور pU | N/mm2xm/s | 2.8 |
| ضریب اصطکاک | 0.06 - 0.12 |
| توصیه ها | |||
| زبری سطح شفت، Ra | میکرومتر | ≤ 0.4 | |
| سختی سطح شفت |
طبیعی |
HB |
> 200 > 350 |
فرم های بلبرینگ موجود در ابعاد استاندارد
یاتاقان های متریک و بوش های امپراتوری ساخته شده به سفارش: فرم های بوش استاندارد در ابعاد خاص، نیم بوش ها، اشکال خاص به دست آمده با مهر زنی، یاتاقان های دارای بریدگی های مکان یابی، سوراخ های روان کننده و شیارهای ماشین کاری شده، طرح های بوش سفارشی
