| نام تجاری: | viiplus graphite slide plate |
| شماره مدل: | صفحه اسلاید گرافیت |
| مقدار تولیدی: | با توجه به اندازه صفحات اسلاید بدون روغن |
| قیمت: | According to the size of the Oil-Free Slide Plates |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی عرضه: | ظرفیت تامین کافی |

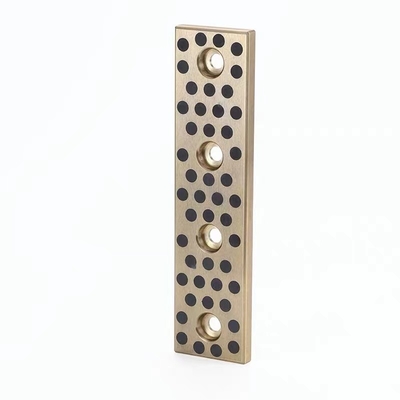

صفحه های حامل گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی گرافیتی
صفحه های حامل از مواد گرافیت با کیفیت بالا ساخته شده اند که به دلیل خواص روان کننده عالی و توانایی مقاومت در برابر دما و فشار بالا شناخته شده است.روان کننده جامد که در صفحه ی لاجری قرار گرفته است عملکرد آن ها را بیشتر می کند، کاهش اصطکاک و فرسایش در حالی که اطمینان از عملکرد صاف و کارآمد.
طراحی راهنمای CAM V این صفحه های حامل اجازه می دهد تا تراز دقیق و هدایت پایدار را فراهم کند، حرکت دقیق و قابل اعتماد را تضمین کند.ویژگی پلاگین اضافه می کند دوام اضافی و جلوگیری از بقایای و یا آلاینده از ورود به سیستم اثر، به این ترتیب طول عمر آن را افزایش می دهد.
این صفحه های حامل برای استفاده در طیف گسترده ای از تجهیزات صنعتی، از جمله ماشین آلات، ناقلات و سایر کاربردهای سنگین مناسب هستند.خاصیت روان کننده جامد آنها را به ویژه برای محیط هایی که روان کردن منظم چالش برانگیز یا غیر عملی است مناسب می کند.
به طور خلاصه، صفحه های حامل گرافیتی گرافیتی با روغن جامد، یک راه حل قابل اعتماد و کارآمد برای کاربردهای صنعتی گرافیتی هستند.ارائه مقاومت لباس عالی و عملکرد لغزشی صاف.
CAM V بخش کشویی بدون روغن. شامل دو طرف است: صفحه راهنمای پایین و صفحه کشویی پایین.
برنز V راهنما 25CGW: آلیاژ مس + روغن آزاد ((TM) روان کننده جامد
راهنمای فولاد 25CGI: S45C (55HRC ~)
مدل
25CGW/25CGI
کد سازنده
CGW/CGI/CBSP/CBS
صفحه های اسلایدی بدون روغن با استفاده از یک روغن جامد خاص در مکان های مناسب تولید می شوند.آلیاژ سینتر شده یک آلیاژ ویژه با توزیع یکسانی روغن های جامد و چربی روان کننده پر از منافذ استمواد فلزی پایه تحمل بار در حالی که در ساخت در روغن جامد ارائه روانکاری، در نتیجه دوام برتر بدون روغن، حتی در شرایط سخت.
| ترکیب و خواص | ||||||||||||||||
| dg | DIN | مواد نه، نه فرم ارسال1) |
نامگذاری | استاندارد ASTM | وزن متناسب | خواص فیزیکی (حداقل) | ||||||||||
| استاندارد | آلیاژ نه، نه |
DIN | ASTM | تراکم | 0.2 درصد فشار |
کشش قدرت |
فشار | امودولوس | سختی | درخواست | ||||||
| نماد | ρ | δy | δT | |||||||||||||
| واحد | % | % | g/cm3 | MPa | MPa | % | MPa | HB | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | Cu 81 - 85 Sn 6 - 8 Zn 3 - 5 Pb 5 - 7 مجاز حداکثر تعداد وعده ها نه 20 Sb 0.3 |
Cu 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 Pb 6 - 8 Ni 1 Sb 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | استاندارد مواد برای اکثر برنامه ها بین المللی استاندارد |
||
| 2.1090.03 | CuSn7ZnPb | B 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | B 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده | Cu 84 - 87 Sn 11 - 13 Pb 1 - 2 Ni 0.8 - 1 مجاز5 حداکثر تعداد وعده ها نه 20 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 15 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مواد برای ارتفاع بار و/یا فشار خوردگی حمله بین المللی فقط تا حدی استاندارد |
|||
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | B 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | حداقل 75 8،5 تا 110 Ni 4.0-65 Fe 3.5-55 مجاز حداکثر تعداد وعده ها م.ن 3.3 |
حداقل 78 ال 10 - 115 نه 3-55 Fe 3 - 5 حداکثر 3 دقیقه5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | مواد برای بارگذاری های شدید و/یا بالا خورنده محیط ها بین المللی استاندارد |
||
| 2.0975.02 | CuAl10Ni | B 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | B 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | B 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | Cu 60 - 67 Al 3 - 7 Fe 1.5 - 4 Mn 2.5 - 5 استراحت Zn مجاز حداکثر تعداد وعده ها نه حداکثر 3 |
Cu 60 - 66 ال 5 - 75 Fe 2 - 4 Mn 2.5 - 5 Zn 22 - 28 نه حداکثر 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | مواد برای بالاترین بار بدون حمله ی خوردنی. بین المللی جزئي استاندارد شده به یک دامنه بزرگ |
||
| 2.0598.02 | CuZn25Al5 | B 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | B 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده | Cu 84 - 88 Sn 11 - 13 Pb 1 نه 20 Sb 0.2 P 0.2 |
Cu 85 - 88 Sn 10 - 12 Pb 1 - 15 ن 0.8 - 15 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مواد با مقاومت خوب در برابر لباس تنس، خوردگی و آب دریا مقاوم بین المللی جزئي استاندارد |
|||
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) فرم ارسال: .01 = ریختن شن .02 = تخته گری گرانشی .03 = ریخته گری از مرکز .04 = ریختن مستمر | ||||||||||||||||
داده های فنی
| درجه | JDB-10 | JDB-20 | JDB-30 | JDB-40 | JDB-50 |
| مواد | CuZn25Al5 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | HT250 | CuSn12 |
| تراکم | 8 | 8.9 | 7.8 | 7.35 | 8.9 |
| سختی | ≥210 | ≥70 | ≥ 150 | ≥ 160 | ≥75 |
| مقاومت کششی | ≥750 | ≥250 | ≥500 | ≥ 150 | ≥270 |
| قدرت تولید | ≥450 | ≥90 | ≥260 | ≥ 150 | |
| کشش | ≥12 | ≥13 | ≥10 | ≥12 | ≥5 |
| ضریب گسترش خطی | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 0.8×10-5/°C | 1.8×10-5/°C |
| مکس.تمپ. | -40 تا +300 درجه سانتیگراد | -40 تا +400 درجه سانتیگراد | -40 تا +400 درجه سانتیگراد | -40 تا +150 درجه سانتیگراد | -40 تا +400 درجه سانتیگراد |
| حداکثر بار دینامیکی | 100 | 60 | 50 | 70 | 70 |
| حداکثر سرعت ((خشک) | 15 | 10 | 20 | 0.15 | 10 |
| N/mm2*m/s ((تزریق) | 200 | 60 | 60 | 0.8 | 80 |
| تغییر شکل فشرده سازی | < 0.01 میلی متر | < 0.05 میلی متر | < 0.04 میلی متر | < 0.05 میلی متر |
1صفحه های اسلایدی بدون روغن در مکان هایی که نیاز به تامین مداوم روغن دارند، حرکات شروع و توقف مکرر یا مکرر مورد نیاز است و شکل گیری فیلم روغن دشوار است، موثرتر است.
2از آنجا که صفحه های اسلایدی بدون روغن در شرایط بدون روغن استفاده می شوند، تجهیزات روان کننده مورد نیاز نیستند.این کار زمان مونتاژ را کاهش می دهد و منجر به یک محیط تمیزتر می شود و از آلودگی ناشی از هیدروکربن و مشکلات دیگر جلوگیری می کند.
3صفحه های اسلایدی بدون روغن دارای مقاومت بسیار عالی در برابر تشنج هستند.
مواد: C86300 برنزاوهصفحه های اسلایدی بی نقصروغن مخصوص جامد برای استفاده موثرتر توصیه می شود برای استفاده موثرتر روغن بدون روغن صفحه کشویی ساخته شده از آلیاژ مس
CuSn7Zn4Pb7 ((GB/T 1176-1987) = G-CuSn 7 ZnPb ((DIN) = C93200 ((SAE660 RG7) کیفیت ترکیب شیمیایی/٪ |
|||||||||
| ک | Sn | ال | Fe | م | نه | Pb | آره | P | Zn |
| 81.0-85.0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 6.0-80 | 0.01 | 1.5 | 2.۰-۴0 |
| مقاومت کششی ((Mpa) | قدرت بازده ((Mpa) | انعطاف پذیری در درصد | سختی (HB) |
| 241 | 138 | 10 | 65 |
| 25CGW | 35 | 75 | 24 | 15 | 30 | 45 | - | 2 | 8 | 15 | 15 | 15 | 4 | 11 | 9 | 14 |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 85 | 45 | ||||||||||||||
| 150 | 110 | 70 | ||||||||||||||
| 50 | 75 | 31 | 15 | 30 | 45 | - | 2 | 10 | 15 | 18 | 15 | 8 | 13 | 11 | 17.5 | |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 25 | 50 | 75 | 25 | ||||||||||||
| 150 | 25 | 50 | 100 | 50 | ||||||||||||
| 65 | 100 | 35 | 20 | 40 | 60 | - | 2 | 10 | 20 | 18 | 15 | 8 | 10 | 11 | 17.5 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | ||||||||||
| 200 | 4 | 100 | ||||||||||||||
| 250 | 5 | 150 | ||||||||||||||
| 300 | 6 | 200 |
| 25CGI | 35 | 75 | 20 | 15 | 30 | 45 | - | 2 | 8 | 15 | 17 | 4 | 9 | 14 | 35 |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 85 | 45 | |||||||||||||
| 150 | 110 | 70 | |||||||||||||
| 50 | 75 | 32 | 15 | 30 | 45 | - | 2 | 10 | 15 | 29 | 10 | 11 | 17.5 | 50 | |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 25 | 50 | 75 | 25 | |||||||||||
| 150 | 100 | 50 | |||||||||||||
| 65 | 100 | 47 | 20 | 40 | 60 | - | 2 | 10 | 20 | 44 | 20 | 11 | 17.5 | 65 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | |||||||||
| 200 | 4 | 100 | |||||||||||||
| 250 | 5 | 150 | |||||||||||||
| 300 | 6 | 200 |
این نوع صفحه های اسلایدی بدون روغن می توانند در محیط های خشک، دمای بالا، فشار بالا، خوردنی، آب یا سایر محیط های شیمیایی استفاده شوند که وارد کردن روغن امکان پذیر نیست.به طور گسترده ای در خط تولید خودرو استفاده می شود، مهندسی آب، دریچه سد، صنایع پلاستیکی، ماشین های ریخته گری بعدی، رول های فولادی در صنعت فلز سازی، ماشین های معدنی، کشتی ها، توربوجنراتورها، توربین های هیدرولیکی،و ماشین آلات تزریق.

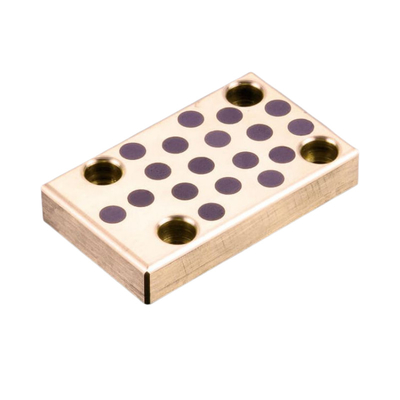

مواد بلوک لغزنده VSB-50P از فلز برنزی قوی ساخته شده است که روغن های جامد ویژه ای در آن جاسازی شده است. فلز پایه تحمل بار بالا را دارد و روغن های جامد خود روان سازی را فراهم می کنند.در حالت درجه حرارت بسیار بالا / پایین در سرعت پایین، لاغری عملکرد بسیار خوبی را بدون پیش لیسبریک نشان می دهد.این ماده یک راه حل بدون نگهداری را فراهم می کند، به ویژه برای بار بالا، حرکت متناوب نوسان.
