| نام تجاری: | REPLACEMENT PLAIN BEARINGS |

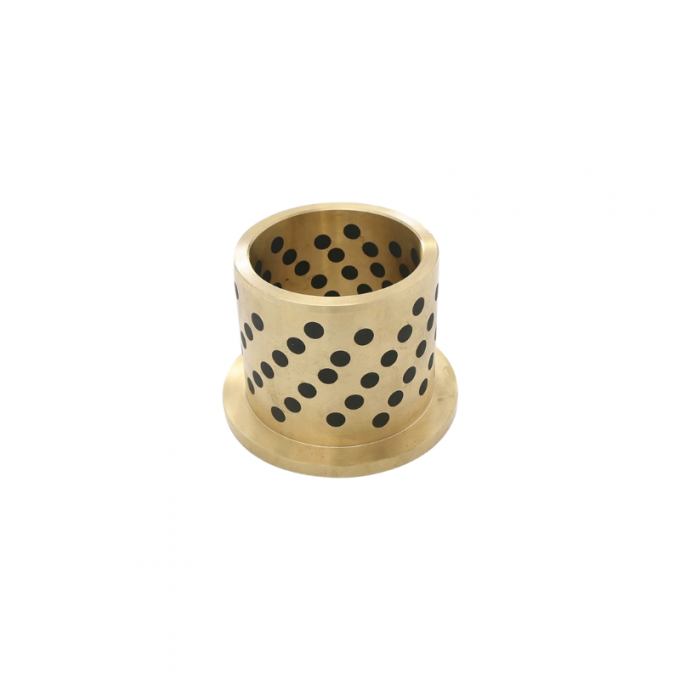

| شماره مدل: | بوش برنز فلنج دار گرافیتی JFB SL2 |
| مقدار تولیدی: | بوش های سفارشی MATE-TO-ORDER |
| قیمت: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| شرایط پرداخت: | TT پیشاپیش، L/C، WESTERN UNION |
| توانایی عرضه: | بوشینگ های تحمل استاندارد |
بوته های راهنما DIN 9834 / ISO 9448 ، برنز ، بدون تعمیر و نگهداری با طوق استاندارد SO # 50SP2
محصولات مرتبط
JDB SL2 گرافیت برنزی
JDB SL2 گرافيت وصل شده
JDB SOB SPB SL2 روغن گرافیت بس برنز جامد...
JDB-P SL2 گرافیت پلاکت برنز پلاکت
JDB-P SL2 گرافیت P
SOL CBS SGL HCS JDB-P روغن های 500sp101 SL2 گرافیت بر...
JDB-W SL2 گرافیت پلاگین برنز اسلاید واشر
JDB-W SL2 گرافیت P
SOL CBS SGL HCS JDB-P روغن های 500sp101 SL2 گرافیت بر...
لیست اندازه استاندارد:
| d |
D |
شناسه E7 |
OD r6 |
F |
L1 -0.10 |
|
||||||||||||||
| 15 |
20 |
25 |
30 |
35 |
40 |
50 |
60 |
80 |
100 |
|||||||||||
| 10 |
14 |
10 |
+0040 +0025 |
14 |
+0.034 +0023 |
22 |
2 |
1015 |
1020 |
|||||||||||
| 12 |
18 |
12 |
+0050 +0028 |
18 |
25 |
1215 |
1220 |
|||||||||||||
| 13 |
19 |
13 |
19 |
26 |
1315 |
1320 |
||||||||||||||
| 14 |
20 |
14 |
20 |
27 |
3 |
1415 |
1420 |
|||||||||||||
| 15 |
21 |
15 |
21 |
28 |
1515 |
1520 |
1525 |
1530 |
||||||||||||
| 16 |
22 |
16 |
22 |
29 |
1615 |
1620 |
1625 |
1630 |
||||||||||||
| 20 |
30 |
20 |
+0061 +0040 |
30 |
40 |
2015 |
2020 |
2025 |
2030 |
2040 |
||||||||||
| 25 |
35 |
25 |
35 |
+0050 +0034 |
45 |
2515 |
2520 |
2525 |
2530 |
2540 |
||||||||||
| 30 |
40 |
30 |
40 |
50 |
3020 |
3025 |
3030 |
3035 |
3040 |
3050 |
||||||||||
| 31.5 |
40 |
31.5 |
+0075 +0050 |
40 |
3120 |
3135 |
||||||||||||||
| 35 |
45 |
35 |
45 |
60 |
5 |
3520 |
3530 |
3540 |
3550 |
|||||||||||
| 40 |
50 |
40 |
50 |
65 |
4020 |
4030 |
4040 |
4050 |
||||||||||||
| 45 |
55 |
45 |
55 |
+0060 +0041 |
70 |
4530 |
4540 |
4550 |
4560 |
|||||||||||
| 50 |
60 |
50 |
60 |
75 |
5030 |
5040 |
5050 |
5060 |
||||||||||||
| 55 |
65 |
55 |
+0090 +0060 |
65 |
80 |
5540 |
5560 |
|||||||||||||
| 60 |
75 |
60 |
75 |
+0062 +0043 |
90 |
6040 |
6050 |
6080 |
||||||||||||
| 63 |
75 |
63 |
75 |
85 |
6367 |
|||||||||||||||
| 70 |
85 |
70 |
85 |
+0073 +0051 |
105 |
7050 |
7080 |
|||||||||||||
| 75 |
90 |
75 |
90 |
110 |
7560 |
|||||||||||||||
| 80 |
100 |
80 |
100 |
120 |
8060 |
8080 |
80100 |
|||||||||||||
| 90 |
110 |
90 |
+0107 +0072 |
110 |
+0076 +0054 |
130 |
9060 |
9080 |
||||||||||||
| 100 |
120 |
100 |
120 |
150 |
10080 |
100100 |
||||||||||||||
| 120 |
140 |
120 |
140 |
+0088 +0063 |
170 |
12080 |
120100 | |||||||||||||
نردبان برنز جامد با استفاده از برنز منگنز با کشش بالا که با روغن های جامد بسته شده است ، ساخته می شود. ماده اصلی آلیاژ برنز CuZn25Al6Fe3Mn3 با گرافیت (SL2) بسته شده است ،ما همچنین انتخاب گسترده ای از CuSn5Pb5Zn5 را ارائه می دهیم، CuAl10Fe5Ni5، CuSn12، و سایر مواد استاندارد.
به خصوص شرکت ما روغن های جامد SL4 را برای کاربردهای تماس با آب مانند جت، پروپلر، کشتی، قایق سازی، پلت فرم دریایی، توربین هیدرولیک و غیره توسعه داده است.
این محصولات عمدتا در کاربردهای بار بالا و سرعت متوسط استفاده می شوند.ما همچنین توانایی توسعه این بوته ها و بشکهای طبق هر مشخصات مشتریان خود را داریم..
| نه | DIN | ماده شماره | نامگذاری | استاندارد ASTM | متناسب | تراکم (g/cm3) | 0.2٪ فشار (MPa) | قدرت کششی (MPa) | کشش (درصدی) | E-module (MPa) | سختی (HB) | درخواست ها |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85، Sn 6 - 8، Zn 3 - 5، Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | به طور گسترده ای در صنایع خودرو، هوافضا و مهندسی دریایی برای اجزای مورد نیاز به قدرت خوب و مقاومت در برابر خوردگی استفاده می شود. |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85، Sn 6.3 - 7.5Zn 2-4، Pb 6-8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85، Sn 6.3 - 7.5Zn 2-4، Pb 6-8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | هنوز استاندارد نشده | Cu 84-87, Sn 11-13, Pb 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | به طور معمول در تولید لوله کشی، بوشینگ ها و اجزای مورد استفاده قرار می گیرد که نیاز به ظرفیت بارگذاری بالا و مقاومت در برابر لباس دارند، به ویژه در کاربردهای دریایی و صنعتی. |
| 2.1061.03 | CuSn12Pb | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | استفاده می شود در کشتی، هوافضا و ماشین آلات سنگین برای تولید حالی و اجزای نیاز به قدرت بالا و دوام. شناخته شده برای بار های شدید و محیط های خوردنی بالا. |
| 2.0975.02 | CuAl10Ni | B 30 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | کم 75، Al 8.5 - 11.0، ني 4.0 - 65، Fe 3.5-55 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67، Al 3 - 7، Fe 1.5 - 4، Mn 2.5 - 5، Zn باقی مانده | 8.2 | 450 | 750 | 8 | 115,000 | 180 | استفاده می شود در تابش های سنگین، قطعات هیدرولیکی و سخت افزار دریایی. برای بار های بالا و مقاومت در برابر حمله خوردنی طراحی شده است. |
| 2.0598.02 | CuZn25Al5 | B 30 | کو 60-66، آل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | کو 60-66، آل 5-75، Fe 2-4، Mn 2.5-5، Zn 22-28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | هنوز استاندارد نشده | Cu 84 - 88، Sn 11 - 13، Pb 1، Ni 20، Sb 0.2، P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | به طور معمول در تولید لوله کشی، دنده ها و اجزای مورد نیاز برای مقاومت در برابر فرسایش استفاده می شود.تمام حقوق برای محتوای ذکر شده توسط https محفوظ است.://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | هنوز استاندارد نشده | Cu 85-88, Sn 10-12, Pb 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| توجه: کد فرم تحویل: .01 = ریختن شن .02 = ریخته گری گرانشی .03 = ریخته گری از مرکز .04 = ریختن مستمر | ||||||||||||
داده های فنی
| مواد برنزی |
CuZn25Al6Fe3Mn3 +SL2 |
CuSn5Pb5Zn5 +SL2 |
CuAl10Fe5Ni5 +SL2 |
CuSn12 +SL2 |
|
| % | استراحت کن | 85 | 80 | 88 | |
| % | ... | 5 | ... | 12 | |
| Pb٪ | ... | 5 | ... | ... | |
| Zn٪ | 25 | 5 | ... | ... | |
| % | 6 | ... | 10 | ... | |
| % | ... | ... | 5 | ... | |
| فی٪ | 3 | ... | 5 | ... | |
| Mn٪ | 3 | ... | ... | ... | |
| تراکم | 8.2 گرام در سانتی متر | 8.8 گرام در سانتی متر | 8.5 گرام در سانتی متر | 8.8 گرام در سانتی متر | |
| سختی | >HB210 | >HB70 | >HB150 | >HB80 | |
| حداکثر فشار بار | 100 N/mm2 | 40 N/mm2 | 50 N/mm2 | 45 N/mm2 | |
| حداکثر سرعت خطی | 0.5 m/s ((خشک) | 0.4 m/s ((خشک) | 0.25 متر در ثانیه (خشک) | 0.5 m/s ((خشک) | |
| حداکثر PV | 1.65 N/mm2 * m/s | 1.00 N/mm2 * m/s | 1.25 N/mm2 * m/s | 1.20 N/mm2 * m/s | |
| قدرت کششی | >750 N/mm2 | >200 N/mm2 | > 500 N/mm2 | >360 N/mm2 | |
| کشش | >12٪ | >15٪ | >10٪ | >8٪ | |
| حد دمای | -40 ~ +300 oC | -40 ~ +250 oC | -40 ~ +400 oC | -40 ~ +300 oC |
استاندارد محصولات: ISO 4379 (به جای DIN 1850)
روغن های جامد
| کد | مواد | ویژگی ها | درخواست |
| SL2 | گرافیت کامپوزیت |
اصطکاک کم مقاوم به مواد شیمیایی هزینه پایین حد دمای 400 درجه سانتیگراد |
به طور گسترده برای ماشین آلات استفاده می شود |
| SL4 | + MoS2 کامپوزیت |
روان کننده با تماس با آب طول عمر بیشتر حد دمای 300 درجه سانتیگراد |
اندازه درختان فلنج دار:
خود روان کننده، مس با قدرت بالا، CuZn25Al یا eq، نگهداری بدون لوله و بوته های راهنما، برنز با روان کننده جامد
ماده شماره کد معادل Ø داخلی
dØ بیرونی
Dطول
Lفلانج F t JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 لوله های چسبندگی جامد جاسازی شده بوته های فلنج متریک بوته های فلنج دار، خود روان کننده ماده شماره کد معادل Ø داخلی
dØ بیرونی
Dطول
Lفلانج F t JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31،520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31،530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31،535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31،540 SOBF 31.5-40-40 31,5 40 40 50 5 لوله های چسبندگی جامد جاسازی شده بوته های فلنج متریک بوته های فلنج دار، خود روان کننده ماده شماره کد معادل Ø داخلی
dØ بیرونی
Dطول
Lفلانج F t JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367،5 SOBF 63-75-675 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
