| نام تجاری: | viiplus Self-lubricating composite bearing |
| شماره مدل: | یاتاقان های خود روان کننده بدون روغن پوم با کارایی بالا |
| مقدار تولیدی: | مذاکره کنند |
| قیمت: | negotiate |
| شرایط پرداخت: | L/C، T/T، Western Union |
| توانایی عرضه: | L/C، T/T، Western Union |
بوشینگ آستین Kx بدون روغن با اندازه فلنج و ساخته شده از POM (پلی اکسی متیلن) یک جزء خود روان کننده است که برای عملکرد برتر در طیف وسیعی از کاربردهای صنعتی طراحی شده است. POM که به عنوان استال نیز شناخته می شود، یک ماده بسیار بادوام و مقاوم در برابر سایش است که خواص مکانیکی و پایداری عالی را ارائه می دهد.
طراحی فلنج این آستین بوشینگ پشتیبانی و پایداری بیشتری را فراهم می کند و از تناسب ایمن در داخل محفظه اطمینان می دهد. این نه تنها ظرفیت باربری را افزایش می دهد، بلکه به قابلیت اطمینان و عملکرد کلی بوشینگ نیز کمک می کند.
ماهیت خود روانکاری مواد POM نیاز به روانکاری خارجی را به میزان قابل توجهی کاهش می دهد، نگهداری را ساده می کند و عمر مفید آستین بوشینگ را افزایش می دهد. این ویژگی به ویژه در کاربردهایی که روانکاری منظم دشوار یا غیرعملی است، مفید است.
آستین بوشینگ Kx بدون روغن برای استفاده در طیف گسترده ای از ماشین آلات و تجهیزات، از جمله پمپ ها، موتورها و گیربکس ها مناسب است. ساخت و مواد با کیفیت بالا، عملکرد روان و قابل اطمینان را حتی تحت بارهای و سرعت های بالا تضمین می کند.
به طور خلاصه، آستین بوشینگ Kx بدون روغن با اندازه فلنج و ساخته شده از POM یک جزء قوی و قابل اعتماد است که عملکرد و دوام استثنایی را در تنظیمات مختلف صنعتی ارائه می دهد. خواص خود روانکاری و طراحی فلنج آن با هم ترکیب می شوند تا پشتیبانی، پایداری و روانکاری بهینه را ارائه دهند و آن را به انتخابی ایده آل برای کاربردهای سخت تبدیل می کند.
مقدار کمی روان کننده برای این بوشینگ ها مورد نیاز است (تمام گریس ها یا روغن های طراحی شده برای روانکاری یاتاقان های ساده). بوشینگ های POM دارای خواص لغزشی خوبی هستند و برای حرکات چرخشی و نوسانی مناسب هستند. آنها دارای ضریب اصطکاک کم، حساسیت کم به بارگذاری لبه و خواص میرایی خوب هستند. آنها را می توان پس از ماشینکاری انجام داد. آنها به دلیل فواصل طولانی روغن کاری مجدد، نیاز به نگهداری کمی دارند.
این ماده برای شرایط کاری اصطکاک نیمه خشک با روانکاری محدود طراحی شده است. فرورفتگی های دایره ای به طور منظم روی سطح لغزنده تشکیل می شوند که یک بار در هنگام مونتاژ با روان کننده کافی پر می شوند. مواد لغزنده از پلی استال لنگر انداخته شده در برنز متخلخل روی یک بستر فولادی تف جوشی شده تشکیل شده است.
نوار دوتایی فلزی KX دارای یک لایه 0.25 میلی متری پلی استال روی لایه میانی برنز است تا در صورت نیاز بتوان آن را ماشینکاری کرد. دارای انطباق پذیری خوبی است، از این رو در برابر فشارهای لبه مقاوم است، اما برای کار خشک مناسب نیست.
ضریب اصطکاک در ابتدا با گریس کم است و پس از آن افزایش می یابد. هنگامی که عمر لغزشی تسمه دوتایی فلزی KX با تامین روان کننده پایه کافی نباشد، می توان آن را با روغن کاری مجدد مکرر افزایش داد. محصولات تسمه دوتایی فلزی KX دارای خواص لغزشی عالی هستند.
محدوده دمای عملیاتی از -40 تا +110 درجه سانتیگراد است، در کوتاه مدت تا +130 درجه سانتیگراد.
بوشینگ های POM معادل بوشینگ های علامت گذاری شده PM...، PCM...M، PAP...P20، GLY.AB...، MX...، SF-2... هستند.
پارامترها
قطر داخلی (میلی متر)
14
قطر بیرونی (میلی متر)
16
عرض (میلی متر)
15
محدوده دما درجه سانتیگراد
-40..+250
ضریب اصطکاک µ
0,04-0,12
بار دینامیکی N/mm2
120
بار استاتیکی N/mm2
250
سرعت لغزش مجاز m/s
2,0
تلرانس شفت
h7-h8
تلرانس بدنه
H7
زبری سطح شفت Ra µm
0-0,8
سختی شفت HB
150-600
جدول اندازه بوشینگ POM
یاتاقان آستین مبتنی بر POM، که بوشینگ POM نیز نامیده می شود، یاتاقان روان شده مرزی، یاتاقان بدون روغن، یاتاقان خشک، یاتاقان POM و آستین خشک پوشش داده شده با POM. ساختار مواد مشابهی با dowels دارد. تفاوت در لایه پوشش داده شده با POM است.

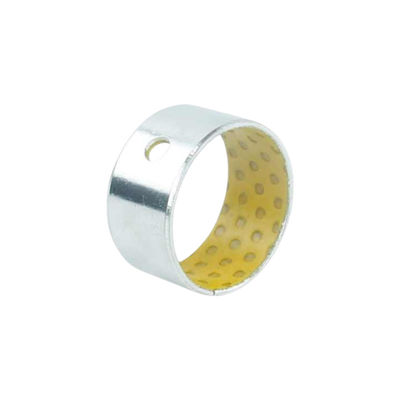

بوشینگ کامپوزیت POM زرد یک مورد استاندارد از شرکت ما است. این نوع یاتاقان خود روان کننده دارای ساختار مواد مشابهی با سایر بوشینگ ها است.
1. POM 0.3~0.5mm.
2. برنز متخلخل 0.2~0.3mm.
3. پشت فولادی 0.4~2.2mm.
4. آبکاری مس 0.008mm.
| مشخصات یاتاقان بوش تقسیم شده POM - نوع POM | |
| مرجع | بوش POM |
| نام تجاری | Viiplus |
| قطر داخلی | 20mm |
| قطر بیرونی | 23mm |
| عرض | 15mm |
| نوع | بلبرینگ |
| وزن (کیلوگرم) | 0.0001 |
· ظرفیت باربری خوب و مقاومت در برابر سایش
· مناسب برای حرکات خطی، نوسانی و چرخشی
· عملکرد بهینه در بارهای نسبتاً بالا و سرعت کم
· سوکت های بدون سرب می توانند الزامات حفاظت از محیط زیست را برآورده کنند
یاتاقان خود روان کننده کامپوزیت POM زرد به طور گسترده در دستگاهی که سرب در آن غیر قابل قبول است، مانند ماشین آلات نساجی، قطعات خودکار، شاسی خودرو، ماشین آهنگری، متالورژی و غیره استفاده می شود.
| ظرفیت بار | 70N/mm2 | |
| مقدار اصطکاک | 0.05 تا 0.25 µ | |
| دما | -40 تا +130 [ °C ] | |
| حداکثر Pv (شرایط روغن) | 22N/mm2 .m/s | |
| حداکثر سرعت | 2.5m/s | |
1. لایه لغزنده POM با یا بدون فرورفتگی های روان کننده برای ماشینکاری
2. برنز متخلخل تف جوشی شده
3. پشت فولادی
| عملکرد عملیاتی | |
| خشک | ضعیف |
| روغن کاری شده | خوب |
| روان شده با گریس | بسیار خوب |
| روان شده با آب | ضعیف |
| روان شده با سیال فرآیند | ضعیف |
| عمومی | واحد | مقدار | |
| حداکثر بار، p |
استاتیک |
N/mm2 |
140 140 |
| دمای عملیاتی |
حداقل |
°C |
- 40 130 |
| ضریب انبساط حرارتی خطی | موازی با سطح | 10-6/K | 11 |
| عمود بر سطح | 10-6/K | 29 |
| روان شده با گریس | ||
| حداکثر سرعت لغزش، U | m/s | 2.5 |
| حداکثر فاکتور pU | N/mm2 x m/s | 2.8 |
| ضریب اصطکاک | 0.06 – 0.12 |
| توصیه ها | |||
| زبری سطح شفت، Ra | µm | ≤ 0.4 | |
| سختی سطح شفت |
عادی |
HB |
> 200 > 350 |

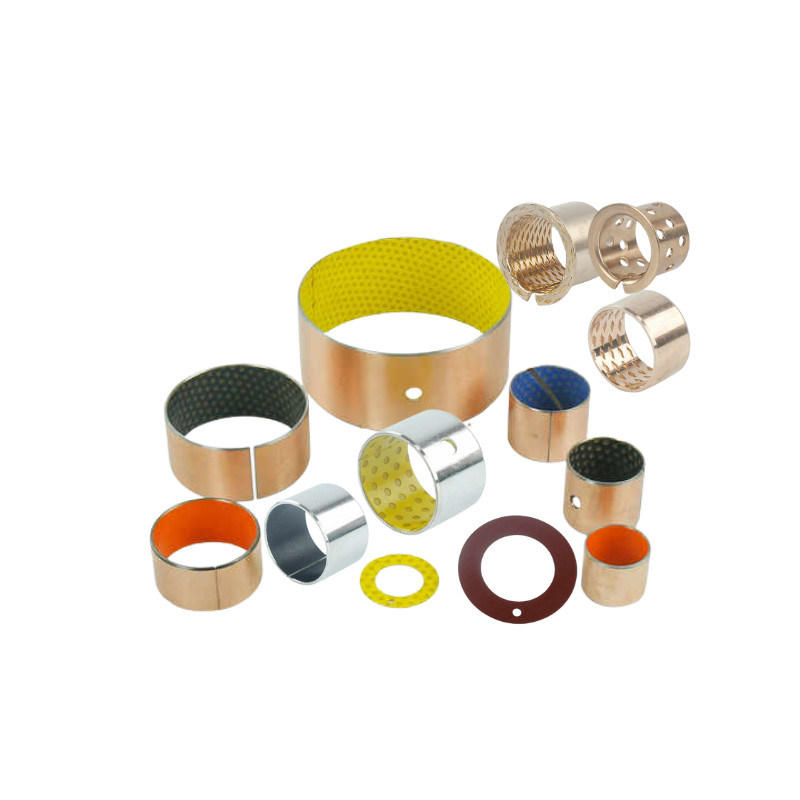

اشکال یاتاقان موجود در ابعاد استاندارد
یاتاقان های متریک و بوشینگ های امپریالیستی که به سفارش ساخته می شوند: اشکال بوشینگ استاندارد در ابعاد خاص، نیمه بوشینگ، اشکال خاص به دست آمده با مهر زنی، یاتاقان ها با بریدگی های موقعیت یابی، سوراخ های روان کننده و شیارهای ماشینکاری شده، طرح های بوشینگ سفارشی
| d | D | (قطر شفت) | (محفظه سوراخ H7) |
دیوار ضخامت |
(قطر سوراخ) | f₁ | f₂ | L040 | ||||||||||
| 10 | 12 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | |||||||||
| حداقل | حداکثر | |||||||||||||||||
| 10 | 12 | 10 | 12 | 0.955 | 0.980 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||||
| 12 | 14 | 12 | 14 | 4 | 1210 | 1212 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14 | 16 | 4 | 1412 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15 | 17 | 4 | 1512 | 1515 | 1520 | 1525 | ||||||||||
| 16 | 18 | 16 | 18 | 4 | 1615 | 1620 | 1625 | |||||||||||
| 18 | 20 | 18 | 20 | 4 | 1815 | 1820 | 1825 | |||||||||||
| 20 | 23 | 20 | 23 | 1.445 | 1.475 | 4 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | ||||||
| 22 | 25 | 22 | 25 | 6 | 2215 | 2225 | ||||||||||||
| 25 | 28 | 25 | 28 | 6 | 2220 | 2525 | 2530 | |||||||||||
| 28 | 32 | 28 | 32 | 1.935 | 1.970 | 6 | 1.0 | 0.5 | 2220 | 2830 | ||||||||
| 30 | 34 | 30 | 34 | 6 | 3020 | 3025 | 3030 | 3040 | ||||||||||
| 35 | 39 | 35 | 39 | 6 | 3520 | 3530 | 3535 | 3540 | ||||||||||
| 40 | 44 | 40 | 44 | 8 | 4020 | 4030 | 4040 | 4050 | ||||||||||
| 45 | 50 | 45 | 50 | 2.415 | 2.460 | 8 | 1.2 | 0.6 | 4520 | 4530 | 4540 | 4545 | 4550 | |||||
| 50 | 55 | 50 | 55 | 8 | 5030 | 5040 | 5050 | |||||||||||
| 55 | 60 | 55 | 60 | 8 | 5530 | 5540 | 5550 | |||||||||||
| 60 | 65 | 60 | 65 | 8 | 6030 | 6040 | 6050 | |||||||||||
