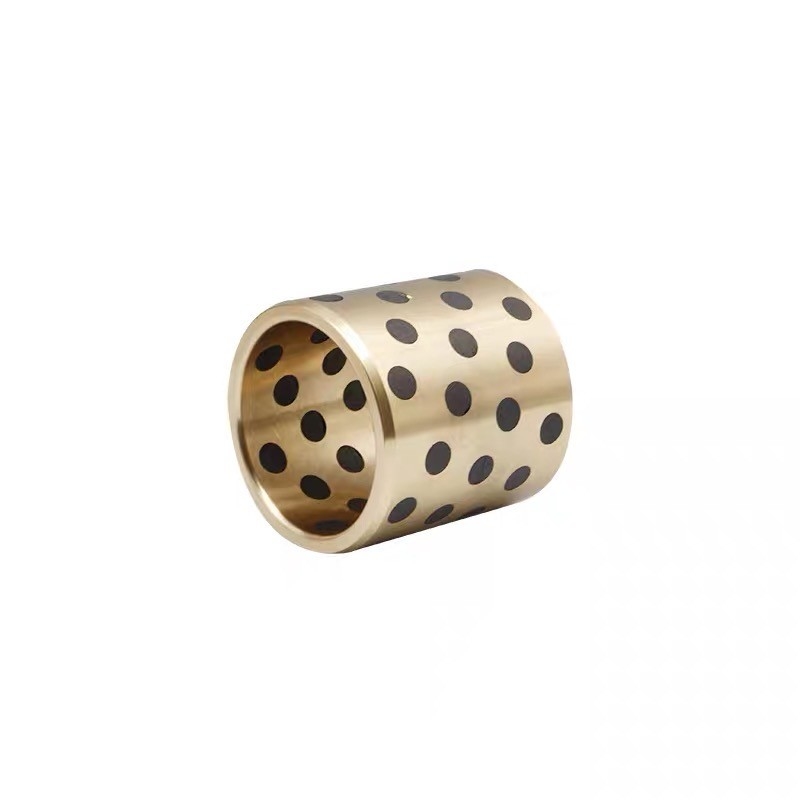

محفظه برنزی B50 با لانه های گرافیتی که بوشینگ بدون روغن دارند

محفظه برنزی B50 با لانه های گرافیتی که بوشینگ بدون روغن دارند

نام تجاری:	VIIPLUS
شماره مدل:	بوش های بدون روغن
مقدار تولیدی:	قابل مذاکره
قیمت:	قابل مذاکره
شرایط پرداخت:	T/T
توانایی عرضه:	محموله های گرافیت فلزی، چین، تولید کنندگان، تامین کنندگان، کارخانه، عمده فروشی، محموله های ژورنال فل

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

محل منبع:

بوش بدون روغن

گواهی:

ISO 9001

مواد:

آلیاژ برنج

ویژگی:

نگهداری

روان کننده:

گرافیت متصل

بوش بدون روغن

کیفیت:

کیفیت بالا

اندازه:

50 × 62 × 50 میلی متر

قیمت کارخانه بلبرینگ بوشینگ:

tiffany@viiplus.com

تولید کننده لوله های خودرنگ کننده:

https://www.viiplus.com/

تولید کننده بلبرینگ بدون روغن:

https://www.bronzelube.com/

تولید کننده:

گرافیتادو برنز

نور بالا::

بلبرینگ‌های برنزی جامد، بلبرینگ‌های ساده برنزی فلنجی گرافیتی، ماشین‌آلات معدنی

بوته های بدون روغن:

Oilless Bush. بوش بدون روغن Copper Alloy. آلیاژ مس. Straight type.

تولید کنندگان لوله های بوش تامین کنندگان صادرکنندگان:

لوله های ساده. خدمات طولانی و بدون تعمیر و نگهداری، لوله های مختلف را در طرح های مختلف و از مواد مخت

تامین کننده بوته بدون روغن:

www.VIIPLUS.com بوچینگ های بدون روغن را در وب سایت خود ارائه می دهد.

جزئیات بسته بندی:

جعبه چوبی پالت کارتن صادراتی

قابلیت ارائه:

محموله های گرافیت فلزی، چین، تولید کنندگان، تامین کنندگان، کارخانه، عمده فروشی، محموله های ژورنال فل

برجسته کردن:

B50 بوش یاتاقان برنزی
,
آشیانه گرافیتی بوش بلبرینگ برنزی
,
بوش بلبرینگ لانه گرافیتی

توضیحات محصول

قاب برنز B50 با آویزان گرافیتی بدون روغن یک قطعه با عملکرد بالا است که برای استفاده در کاربردهای مختلف صنعتی طراحی شده است که در آن عملکرد بدون روان کننده مطلوب است.ساخته شده از برنز با دوام B50، این بشینگ مقاومت خیس شدن و قدرت مکانیکی عالی را ارائه می دهد و عملکرد قابل اعتماد را حتی در شرایط شدید تضمین می کند.

ویژگی منحصر به فرد این بش است که شامل لانه های گرافیت است که خواص روان کننده ذاتی را فراهم می کند. این طراحی خود روان کننده نیاز به روان کردن منظم را از بین می برد.کاهش قابل توجهی در الزامات نگهداری و هزینه های عملیاتی. لانه های گرافیت همچنین به کاهش اصطکاک و تولید گرما کمک می کنند و عملکرد و عمر بشینگ را افزایش می دهند.

تولید دقیق کیس برنزی B50 با گرافیت غرفه های حامل بوشینگ بدون روغن تضمین تناسب کامل و عملکرد بهینه در کاربردهای مختلف.ماشین آلات، یا هر تجهیزات صنعتی دیگر، این بوشینگ یک راه حل قابل اعتماد و مقرون به صرفه برای افزایش مقاومت در برابر لباس و خواص روان کننده مجموعه های چرخشی ارائه می دهد.

به طور خلاصه، B50 Bronze Case With Graphite Nests Bearing Bushing Oilless یک انتخاب عالی برای کاربردهای صنعتی است که نیاز به کار بدون روغن و مقاومت لباس برتر دارند.ساخت دوامدارش، طراحی خود روان کننده و تولید دقیق آن را به یک قطعه قابل اعتماد در محیط های مختلف صنعتی تبدیل می کند.

B50 قاب برنزی با آشیانه های گرافیت با پوشک BG پوشک پوشک برنزی گرافیت برنزی گرافیت

موشک های برنزی محکم و روان کننده

B50 آشیانه های برنزی با گرافیتی که برای بار سنگین با سرعت کم استفاده می شود
BG بارگیری بوشینگ با روغن چسبدار جامد
1610 16/22x10 صورت برنز گرافیت لانه های حامل بوشینگ
B50 برنزی گرافیت ریخته شده با خدمات مشتری متخصص
سنگ برنزی C93200 لوله ای برای فروش آنلاین

B50 1610 16/22x10 کیس برنز با لانه های گرافیت برنز Bushing شما زمان و پول را در تحقیقات، طراحی و هزینه های تولید صرفه جویی می کند.خدمات مشتری متخصص.

ساخت و ساز:
یک روان کننده جامد مبتنی بر گرافیت در متریکس برنز در 25 تا 35 درصد از سطح کششی گنجانده شده است.
حالت کار: -100°C؛ +500°C

حوزه های کاربرد:
در سرعت های پایین، به ویژه تحت بار سنگین و طولانی مدت در محیط های مرطوب و خوردنی
تجهیزات صنایع شیمیایی، شیشه و کاغذ
کوره های صنعتی، ماشین های رولینگ و ریخته گری
حفاری ها، پل های کشنده و کشش های مکش برای فلز سازی پودر فلز

از طریق سانتریفیوژ ریخته شده، بشینگ های برنزی سفارشی، واشر، صفحه های پوشیدن. بدون سرب. نوع بوشینگ: بوشینگ های برنزی، صفحه برنزی

برنز ریخته شده C93200 لوله های آستین (طبیعی) فروش آنلاین

گرافیت استاندارد برنزی پوشه آستین

مواد آلیاژ

مدل JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

درجه
برندهای چین
GB1776-87 ZCuZn25
AI6Fe3Mn3 ZCuSn6Zn6Pb3 ZCuAI10Fe3 ZCuSu10P1 فولاد+ZCuSn6Zn6Pb3 HT250 GCr15

بین المللی
ISO1338 GCuZn25
AI6Fe3Mn3 GCuSn6Zn6Pb3 GCuAI10Fe3 CuSn12 فولاد+CuSn6Zn6Pb3Fe3Ni5 - B1

آلمان
DIN G-CuZn25
AI5 GB-CuSn5Zn5Pb5 GB-CuAI10Ni GB-CuSn10 فولاد+CuSn6Zn6Pb3Ni - 100Cr6

ژاپنی
JIS HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2

ایالات متحده
ASTM/UNS C86300 C83600 C95500 C90800 C83600 کلاس40 52100

استاندارد بریتانیا HTB2 LG2 AB1 PB4 LG2 - -

ترکیب شیمیایی آلیاژ مواد

عناصر شیمیایی JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

Cu (٪) استراحت کن استراحت کن استراحت کن - -

Sn (٪) - 6 - 10 6 - -

Zn (٪) 25 6 - - 6 - -

نی (٪) - - - - - - -

AI (٪) 6 - 10 - - - -

Fe (٪) 3 - 3 - - استراحت کن استراحت کن

Mn (٪) 3 - - - - 0.905 - 13 0.20 به صفر40

Cr (٪) - - - - - - 1.30 به 165

C (٪) - - - - - 2.5 - 4 0.95 به 105

سی (٪) - - - - - 1.۰-۱3 0.15-035

Pb (٪) - 3 - - 3 - -

پارامترهای فنی

عملکرد JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

حداکثر بار P (N/mm2) 100 60 70 60 250

حداکثر سرعت V (m/s) روغن خشک0.4 2 2 0.5 0.1

حداکثر.PV (N/mm2·m/s) 3.8 0.5 0.6 0.8 2.5

تراکم ρ ((g/cmsup3) 8.0 8.0 7.6 7.3 7.8

مقاومت کششی (N/mm2) > 600 > 250 > 500 > 250 > 1500

کشش (٪) > 10 > 4 > 10 - -

سختی (HB) > 210 > 80 > 80 > 160 HRC> 55

حداکثر دمای (°C) 300 350 300 400 350

ضریب اصطکاک (μ) روغن ترشح: 0.03 اصطکاک ((خشک): 0.16

با استفاده از گرافیت استاندارد، بش برنز با پوشه برنزی، حفره هایی با اندازه مناسب و ترتیب منظم در سطح اصطکاک فلزی ماتریس استوانه باز می شود. and then embed a molded solid lubricant with unique self-lubricating properties in the cavities (the solid lubricant area is generally 25% of the friction area -35%) and made of self-lubricating bearings.

بدن پایه ای از بش برنز آستین گرافیتی استاندارد باید با توجه به شرایط کار خود پرتگاه تعیین شود.مواد مورد استفاده بیشتر مس با قدرت بالا استدو نوع اصلی از مواد روان کننده جامد جاسازی شده وجود دارد، یکی سرب سیاه طبیعی، گرافیت مصنوعی و سنتز MoS2،و دیگری با ماتریس ترکیب می شود.با توجه به شرايط کار خود راننده،ترکیب بستر های فلزی مختلف و روغن های جامد جاسازی شده می تواند اطمینان حاصل کند که محصول می تواند نیازهای ویژه ی دمای مختلف را برآورده کند.، بار، حرکت و شرایط عملیاتی رسانه، در حالی که اطمینان از عملکرد پایدار و قابل اعتماد.

1. نیازی به دستگاه تزریق روغن، سوراخ تزریق روغن، پردازش شکاف روغن

2کاهش هزینه های عملیاتی

3کاهش زمان طراحی

4بازیافت روغن و حفاظت از محیط زیست

روغن جامد

روغن ویژگی ها کاربرد معمولی

SL1 گرافیت+اضافه مقاومت عالی در برابر حملات شیمیایی و اصطکاک کم.حد زمانی 400 °C اتاقی برای ماشین آلات عمومی و زیر اتمسفر

SL4 + افزودنی ها کمترین اصطکاک و خوبی از روانکاری آب، دمای 300°C کشتی، توربین هیدرولیک، توربین گاز و غیره

پوشه هاي خود چسبنده،تامین کننده بوته بدون روغناز چین

ما تولید کننده و تامین کننده پیشرو بشینگ بدون روغن هستیم و محصول ما از کیفیت خوب تشکیل شده است.

بشینگ بدون روغن، که در روغن های جامد بدون روغن ادغام شده است، یک نوع جدید از آلیاژ مس جامد است که به طور یکنواخت با یک روغن جامد در بدن خود ادغام شده است.

این محدودیت لاجری عمومی را می شکند که روان سازی آن به فیلم روغن بستگی دارد.

بنابراین برای دمای بالا، استفاده سنگین، محافظت از خوردگی یا زمانی که واردات روغن دشوار است مناسب است.

عملکرد آن در هر دو سختی و فرسایش لباس دو برابر می شود.

در حال حاضر به طور گسترده ای در ماشین آلات ریخته گری متوالی، رول های فولادی در فلزات شناسی، ماشین آلات معدنی، کشتی ها، توربین های بخار، توربین های هیدرولیکی و ماشین آلات قالب بندی تزریق پلاستیک استفاده می شود.

JDB برنز گرافیت بوش (بدون روغن) بش با آستین 50 x 62 x 50 میلی متر

پوشه های بدون روغنمواد JDB ازفلز بر پایه برنز قوی با روغن های خاص جامد جاسازی شده. فلز پایه با تحمل بار بالا و روان کننده های جامد برای خود روان سازی فراهم می کند.عملکرد عالیبدون روغن کردن در شرایط دمای بسیار بالا / پایین با سرعت کم. این ماده یکبدون نگهداریمحلول استوانه، به ویژه برای بار بالا، حرکت نوسان متناوب.

پوشه های بی روغن می توانند در محیط های خشک، دمای بالا، فشار بالا، خوردنی، آب یا سایر محیط های شیمیایی استفاده شوند.

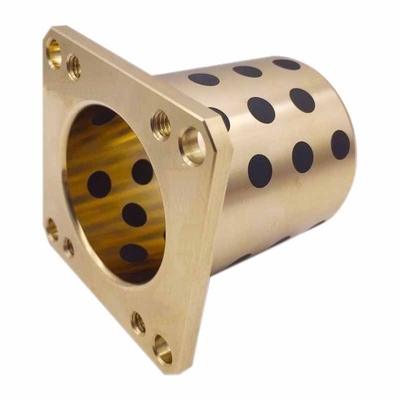

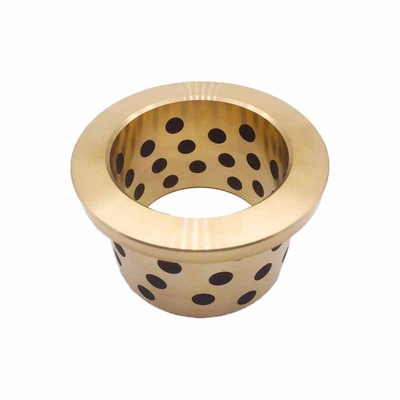

بدون روغن فلنج آستین حامل بوشینگ به طور گسترده ای در خط تولید خودرو، مهندسی آب، دروازه سد، صنایع پلاستیکی، ماشین آلات ریخته گری متوالی، رول های فولادی در صنعت فلزات استفاده می شود،ماشین آلات معدنی، توليد كننده هاي توربو سفينه، توربين هاي هيدروليکي و ماشين هاي تزريق.

پوشاندن بدون روغن- انتخاب، تنظیم، سفارش Viiplus به موقع تحویل می دهد و قیمت های منصفانه ارائه می دهد.

بشینگ های بدون روغن ما راه حل ایده آل برای پروژه هایی هستند که در آن نمی توان به راحتی روغن را فراهم کرد یا در آن روغن های معمولی ممکن است کربن شوند.

با ما تماس بگیرید - تامین کننده بوته بدون روغن
برای انجام یک تحقیق در مورد یا درخواست یک کاتالوگ از bearings bushings بدون روغن، تماس امروز!

(برنز با گرافيت جاسازی شده)

بوشینگ بدون روغن تعریف شده است.

بشینگ بدون روغن یا معمولاً ناقل کششی و ناقل کششی ساده ترین نوع ناقل است که شامل فقط یک سطح ناقل و هیچ عنصر رولنگ نیست.

پوشک بدون روغنمی تواند به لاغرهای توپی یا فقط "حلقه ها" اشاره کند که نیازی به روانکاری دوره ای ندارند - زیرا یک روان کننده مانند گرافیت پودری در ماده ای که از آن ساخته شده است گنجانده شده است.این همچنین به عنوان بش برنز گرافیت جاسازی شده شناخته می شود و دارای 20-25٪ ورودی گرافیت در دیوارها / سطح است که در هر زمان روان کننده فراهم می کند که همچنین ضریب اصطکاک را کاهش می دهد..

این بوشینگ های بدون روغن برای محیط های خشک که در آن آلودگی خطر دارد، کاربردهای مرطوب که در آن رطوبت بالا و کاربردهایی که در آن قرار دارد در یک مکان غیر قابل دسترسی مناسب است.

پوشش بدون روغن، پوشش بدون نگهداری

ما تولید کننده و تامین کننده پیشرو بشینگ بدون روغن هستیم و محصول ما از کیفیت خوب ساخته شده است.

بش برنز بدون روغن نوع جدیدی است که از یک آلیاژ مس قوی ساخته شده است و به طور یکنواخت در محفظه روان کننده جامد خود جاسازی شده است.

بوته های بدون روغن برای دمای بالا، بار سنگین، خوردگی یا مکان هایی که وارد کردن روغن دشوار است مناسب هستند.

شماره بخش را با ID، OD و طول مورد نیاز مشخص کنید. (به عنوان مثال) ID 50mm، OD 62mm و طول 50mm است.

-پوش های برنزی بدون روغن -آلیاژ مس مستقیم، استاندارد

مواد پوشه های بدون روغن

ماده: آلیاژ مس کششی بالا
مواد روان کننده جامد

ویژگی پوشه های بدون روغن

●بخش بدون روغن قابل استفاده بدون نیاز به روانکاری

●بوشینگ بدون روغن عملکرد بالایی را تحت بار بالا و سرعت پایین نشان می دهد.

●بوشینگ بدون روغن در کاربردهایی که فیلم روغن به ندرت تولید می شود مانند حرکات متناوب، نوسانات، شروع و توقف مکرر و غیره مقاومت در برابر سایش را نشان می دهد.

●بوشینگ بدون روغن دارای مقاومت شیمیایی و مقاومت در برابر خوردگی برتر است.

●تولیدات بوشینگ های استاندارد بدون روغن در اندازه های مختلف در دسترس هستند.

داده های فنی پوشه های بدون روغن

تراکم 8.2g/cm³

قدرت کششی >=755N/mm²

مقاومت ضد فشرده >=400 تا 500KJ/m³

سختی >=200HB

حداکثر فشار بار 100N/mm²

محدودیت سرعت 0.5 متر در ثانیه

مقادیر محدودی PV 1.65N/mm².m/s

ضریب اصطکاک روغن زراعت 0.03

اصطکاک خشک 0.16

دمای کار -40 تا +300 درجه سانتیگراد

لطفاً نوع/بعد/تفصیلات را در سری بدون روغن - محصولات گرافیت برنز - آلیاژ مس مستقیم، استاندارد بررسی کنید.

مشخصات بشینگ بدون روغن

نوع پوشه بدون روغن راست نوع فلز آلیاژ مس کششی بالا

"داخلی دیا" 50 روز خارج. 62

طول کل L ((mm) 50 حداکثر، محدوده مقادیر مجاز PV ((N/mm)²• متر/ ثانیه) 1.1 تا 20

حداکثر مقدار مجاز PV ((N/mm)²• متر/ ثانیه) 1.16 حداکثر بار مجاز ((N/mm)²) 20.3

حداکثر سرعت مجاز ((m/s) 0.35 سوراخ نصب شده H7

محدوده دمای عملیاتی ((°C) -40 ¢150 محدوده دمای عملیاتی (غیر روان کننده) Min -40

محدوده دمای عملیاتی (غیر روان کننده) 150 محدوده دمای عملیاتی (معمولی) Min -40

محدوده دمای عملیاتی (معمولی) 200 - -

محصول اندازه و
تحمل طول (L-0.1 -0.3)

SOB داخل
قطر بیرون
قطر 8 10 12 15 16 20 25 30 35

dF7 D m6

8 +0028
+0013 12 +0018
+0007 ● ● ● ●

10 ️ 14 ️ ● ● ● ● ●

12 +0034
+0016 18 ️ ● ● ● ● ● ● ●

13 ️ 19 +0021
+0008 ● ● ●

14 ️ 20 ️ ● ● ● ● ● ●

15 ️ 21 ️ ● ● ● ● ● ● ●

16 ️ 22 ️ ● ● ● ● ● ● ● ●

18 ️ 24 ️ ● ● ● ● ● ●

20 +0041
+0020 28 ️ ● ● ● ● ● ●

20 ️ 30 ️ ● ● ● ● ●

25 ️ 33 +0025
+0009 ● ● ● ● ●

25 ️ 35 ️ ● ● ● ●

30 ️ 38 ️ ● ● ●

30 ️ 40 ️ ● ● ● ●

31.5 +0050
+0025 40 ️ ●

35 ️ 44 ️ ●

35 ️ 45 ️ ● ● ● ●

40 ️ 50 ️ ● ● ● ●

40 ️ 55 +0030
+0011 ● ●

45 ️ 55 ️ ● ●

45 ️ 56 ️ ● ●

45 ️ 60 ️ ● ●

50 ️ 60 ️ ● ●

50 ️ 62 ️ ● ●

50 ️ 65 ️ ●

55 +0060
+0030 70 ️

60 ️ 74 ️

60 ️ 75 ️ ● ●

63 ️ 75 ️

65 ️ 80 ️

70 ️ 85 +0035
+0013

70 ️ 90 ️

75 ️ 90 ️

75 ️ 95 ️

80 ️ 96 ️

80 ️ 100 ️

90 +0071
+0036 110 ️

100 ️ 120 ️

110 ️ 130 +0040
+0015

120 ️ 140 ️

125 +0083
+0043 145 ️

130 ️ 150 ️

140 ️ 160 ️

150 ️ 170 ️

160 ️ 180 ️

اندازه و
تحمل طول (L-0.1 -0.3)

داخل
قطر بیرون
قطر 40 50 60 70 80 100 120 130 140 150 ماشین لباسشویی
برای اعمال

dF7 D m6

8 +0028
+0013 +12 +0018
+0007

10 " 14 " SOW-10

12 +0034
+0016 18 " SOW-12

13 " 19 +0021
+0008 SOW-13

14 " 20 " SOW-14

15 " 21 " SOW-15

16 " 22 " ● SOW-16

18 " 24 " ● SOW-18

20 +0041
+0020 28 " ● ● SOW-20

20 " 30 " ● "

25 " 33 +0025
+0009 ● ● ● SOW-25

25 " 35 " ● ● ● "

30 " 38 " ● ● ● SOW-30

30 " 40 " ● ● ● "

31.5 +0050
+0.025" 40 " ●

35 " 44 " ● ● ● SOW-35

35 " 45 " ● ● ● "

40 " 50 " ● ● ● ● ● SOW-40

40 " 55 +0030
+0011 ● ● ● ● ● "

45 " 55 " ● ● ● SOW-45

45 " 56 " ● ● ● "

45 " 60 " ● ● ● ● ● "

45 " 60 " ● ● ● ● ● "

50 " 60 " ● ● ● ● ● SOW-50

50 " 62 " ● ● ● ● "

50 " 65 " ● ● ● ● ● ● "

55 +0060
+0030 70 " ● ● ● ● SOW-55

60 " 74 " ● ● ● ● ● SOW-60

60 " 75 " ● ● ● ● ● ● "

63 " 75 " ● ● ●

65 " 80 " ● ● ● ● ● SOW-65

70 " 85 +0035
+0013 ● ● ● ● ● ● SOW-70

70 " 90 " ● ● ● ● ● "

75 " 90 " ● ● ● ● ● SOW-75

75 " 95 " ● ● ● ● "

80 " 96 " ● ● ● ● ● ● ● SOW-80

80 " 100 " ● ● ● ● ● ● ● ● "

90 +0071
+0036 110 " ● ● ● ● ● ● SOW-90

100 " 120 " ● ● ● ● ● ● ● SOW-100

110 " 130 +0040
+0015 ● ● ● ● ●

120 " 140 " ● ● ● ● ● SOW-120

125 +0083
+0043 145 " ● ●

130 145 " ● ●

140 160 " ● ●

150 170 " ● ●

160 180 " ● ●

خدمات بشینگ های بدون روغن

وضعیت روان کننده خشک روانکاری دوره ای

محدوده دمای کار°C -40+300 -40+150

حداکثر فشار مجاز P N/mm{2 kgf/cm2} 29(150){296(۱)530)♪

حداکثر سرعت مجاز V m/{s m/min} 0.50{30} 1.00{60}

حداکثر مقدار مجاز PV N/mm2・m/{s kgf/cm2・m/min} 1.65{1,010} 3.25{۱۹۹۰}

*قیمت های داخل دایره ای فشار ثابت است که فشار است که در برنامه های کاربردی بدون حرکت یا بسیار کوچک است.
حرکت (0.0017m/s[0.1m/min]).

دقت ماشین آلات بدون روغن

شناسايي

-ازماده مصرف

طول

کلاس 7 تا 8

کلاس 6 تا 7

کلاس 8 تا 9

کلاس های اینجا در استاندارد JIS هستند. این محصول عملکرد رضایت بخش را در خشکی سطح اسلاید از Rz6.3 تا 12.5μm نشان می دهد.

پوشک بدون روغن (قطر داخلی پوشک 50 میلی متر) مدل اندازه

تحمل سایز بوشینگ بدون روغن

● قابل استفاده برای چرخش، نوسان و حرکت متقابل.
● این دارو را زیر آب استفاده نکنید.
● 63mm I.D بوشینگ می تواند به عنوان یک trunnion متوسط استفاده شود
بش برای سیلندر های هیدرولیک

آستین برنزی گرافیت بسته شده JDB1/2/3/4/5

مواد آلیاژ

مدل JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

درجه
برندهای چین
GB1776-87 ZCuZn25
AI6Fe3Mn3 ZCuSn6Zn6Pb3 ZCuAI10Fe3 ZCuSu10P1 فولاد+ZCuSn6Zn6Pb3 HT250 GCr15

بین المللی
ISO1338 GCuZn25
AI6Fe3Mn3 GCuSn6Zn6Pb3 GCuAI10Fe3 CuSn12 فولاد+CuSn6Zn6Pb3Fe3Ni5 - B1

آلمان
DIN G-CuZn25
AI5 GB-CuSn5Zn5Pb5 GB-CuAI10Ni GB-CuSn10 فولاد+CuSn6Zn6Pb3Ni - 100Cr6

ژاپنی
JIS HBsC4 BC6 AIBC3 BC3 BC6 FC250 SUJ2

ایالات متحده
ASTM/UNS C86300 C83600 C95500 C90800 C83600 کلاس40 52100

استاندارد بریتانیا HTB2 LG2 AB1 PB4 LG2 - -

ترکیب شیمیایی آلیاژ مواد

عناصر شیمیایی JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

Cu (٪) استراحت کن استراحت کن استراحت کن - -

Sn (٪) - 6 - 10 6 - -

Zn (٪) 25 6 - - 6 - -

نی (٪) - - - - - - -

AI (٪) 6 - 10 - - - -

Fe (٪) 3 - 3 - - استراحت کن استراحت کن

Mn (٪) 3 - - - - 0.905 - 13 0.20 به صفر40

Cr (٪) - - - - - - 1.30 به 165

C (٪) - - - - - 2.5 - 4 0.95 به 105

سی (٪) - - - - - 1.۰-۱3 0.15-035

Pb (٪) - 3 - - 3 - -

پارامترهای فنی

عملکرد JDB-1 JDB-2 JDB-3 JDB-4 JDB-5

حداکثر بار P (N/mm2) 100 60 70 60 250

حداکثر سرعت V (m/s) روغن خشک0.4 2 2 0.5 0.1

حداکثر.PV (N/mm2·m/s) 3.8 0.5 0.6 0.8 2.5

تراکم ρ ((g/cmsup3) 8.0 8.0 7.6 7.3 7.8

مقاومت کششی (N/mm2) > 600 > 250 > 500 > 250 > 1500

کشش (٪) > 10 > 4 > 10 - -

سختی (HB) > 210 > 80 > 80 > 160 HRC> 55

حداکثر دمای (°C) 300 350 300 400 350

ضریب اصطکاک (μ) روغن ترشح: 0.03 اصطکاک ((خشک): 0.16

بش برنز بدون روغن با اندازه متری

ورق اندازه پوشک بدون روغن

شناسايي -ازماده مصرف
طول L تحمل^-نه.^0.1

-نه.0.3

φd تحمل φD تحمل 8 10 12 15 16 19 20 25

6
+0022

+0010
10
+0015

+0006
061008 061010 061012

8
+0028

+0013
12
+0018

+0007
081208 081210 081212 081215

10
+0028

+0013
14
+0018

+0007
101408 101410 101412 101415 101420

12
+0034

+0016
18
+0018

+0007
121808 121810 121812 121815 121816 121819 121820 121825

13
+0034

+0016
19
+0021

+0008
131910 131912 131915 131920 131925

14
+0034

+0016
20
+0021

+0008
142010 142012 142015 142020 142025

15
+0034

+0016
21
+0021

+0008
152110 152112 152115 152116 152120 152125

16
+0034

+0016
22
+0021

+0008
162210 162212 162215 162216 162219 162220 162225

17
+0034

+0016
23
+0021

+0008
172315

18
+0034

+0016
24
+0021

+0008
182410 182412 182415 182416 182420 182425

19
+0041

+0020
26
+0021

+0008
192615 192620

20
+0041

+0020
28
+0021

+0008
202810 202812 202815 202816 202819 202820 202825

20
+0041

+0020
30
+0021

+0008
203010 203012 203015 203016 203020 203025

22
+0041

+0020
32
+0025

+0009
223212 223215 223220 223225

25
+0041

+0020
33
+0025

+0009
253312 253315 253316 253320 253325

25
+0041

+0020
35
+0025

+0009
253512 253515 253516 253520 253525

28
+0041

+0020
38
+0025

+0009
283820 283825

30
+0041

+0020
38
+0025

+0009
303812 303815 303820 303825

30
+0041

+0020
40
+0025

+0009
304012 304015 304020 304025

31.5
+0050

+0025
40
+0025

+0009

32
+0050

+0025
42
+0025

+0009
324220

35
+0050

+0025
44
+0025

+0009
354420 354425

35
+0050

+0025
45
+0025

+0009
354520 354525

38
+0050

+0025
48
+0025

+0009

40
+0050

+0025
50
+0025

+0009
405015 405020 405025

40
+0050

+0025
55
+0030

+0011
405515

45
+0050

+0025
55
+0030

+0011

45
+0050

+0025
56
+0030

+0011

45
+0050

+0025
60
+0030

+0011

*تولرانس شناسایی پس از نصب مطبوعات فقط برای مرجع است.

(به عنوان مثال) ID 50mm است، OD 62mm است، و طول 50mm است.

شناسايي -ازماده مصرف
طول L تحمل^-نه.^0.1

-نه.0.3

φd تحمل φD تحمل 20 30 35 40 50 60 70 80

50
+0050

+0025
60
+0030

+0011
506020 506030 506035 506040 506050 506060 506070 506080

50
+0050

+0025
62
+0030

+0011
506230 506235 506240 506250 506260 506270 506280

50
+0050

+0025
65
+0030

+0011
506530 506540 506550 506560 506570 506580

55
+0060

+0030
70
+0030

+0011
557030 557035 557040 557050 557060 557070

60
+0060

+0030
74
+0030

+0011
607430 607435 607440 607450 607460 607470 607480

60
+0060

+0030
75
+0030

+0011
607530 607535 607540 607550 607560 607570 607580

63
+0060

+0030
75
+0030

+0011
637560 637570 637580

65
+0060

+0030
80
+0030

+0011
658040 658050 658060 658070 658080

70
+0060

+0030
85
+0035

+0013
708530 708535 708540 708550 708560 708570 708580

70
+0060

+0030
90
+0035

+0013
709050 709060 709070 709080

75
+0060

+0030
90
+0035

+0013
759050 759060 759070 759080

75
+0060

+0030
95
+0035

+0013
759560 759570 759580

80
+0060

+0030
96
+0035

+0013
809640 809650 809660 809670 809680

80
+0060

+0030
100
+0035

+0013
8010040 8010050 8010060 8010070 8010080

85
+0071

+0036
100
+0035

+0013
8510060 8510080

90
+0071

+0036
110
+0035

+0013
9011050 9011060 9011080

100
+0071

+0036
120
+0035

+0013
10012050 10012060 10012070 10012080

110
+0071

+0036
130
+0040

+0015
11013050 11013070 11013080

120
+0071

+0036
140
+0040

+0015
12014070 12014080

125
+0083

+0043
145
+0040

+0015

130
+0083

+0043
150
+0040

+0015
13015080

140
+0083

+0043
160
+0040

+0015

150
+0083

+0043
170
+0040

+0015
15017080

160
+0083

+0043
180
+0040

+0015
16018080

170
+0083

+0043
190
+0046

+0017

180
+0083

+0043
200
+0046

+0017

190
+0096

+0050
210
+0046

+0017

200
+0096

+0050
230
+0046

+0017

*تواریخ ابعاد مقادیر اندازه گیری شده در +25°C است.

اعتبار پوشاندن بدون روغن

بش های متریک بدون روغن و بش های برنزی بدون روغن امپریالی که به صورت سفارش ساخته شده اند: قالب های استاندارد بش با ابعاد خاص، نیمه بوش ها، اشکال خاص به دست آمده از طریق چاپ یا نقاشی عمیق،طرح های سفارشی بوش

استفاده معمول از بوچینگ بدون روغن

این محصول به طور گسترده ای در ماشین آلات رولینگ ، ماشین آلات معدن ، ماشین آلات حمل و نقل ، توربین ، ماشین آلات تزریق ، قالب خودکار استفاده می شود
و غیره.

1. استفاده از بوته های بدون روغن برای بار بالا و سرعت پایین و خود روغن مانند بوته های دروازه سد و آب ، بوته های توربین هیدرولیک و غیره
2. استفاده از بوشینگ بدون روغن برای دمای بالا مانند ماشین آلات کارخانه آهن و فولاد و غیره
3استفاده از گرافیت برنز بدون روغن برای تولید خودرو، مانند خطوط مونتاژ، خطوط مطبوعات، خطوط حمل و نقل و غیره.
4استفاده از بش برنز بدون روغن برای ماشین آلات سنگین مانند فولاد رولینگ، ماشین آلات تزریق، پریس میله و غیره
5بوته های بدون روغن نیز برای ماشین آلات شیمیایی، ماشین آلات پردازش مواد غذایی، کارخانه های کاغذی، ماشین آلات نساجی و غیره استفاده می شود.

بوته های بدون روغن که در ماشین تزریق استفاده می شود

● بوته های بدون روغن

● بش برنزی بدون روغن برای بند بند

● صفحه بش بدون روغن نیز برای صفحه متحرک و میز تزریق

کاربردهای پوشه های بدون روغن برای قالب گیری

- قالب گذاری تزریق

1. بوته هاي راهنمايي

2. بوته هاي راهنماي اژکتور

3راه آهن راهنما

4. بلوک راهنما

5. صفحه پایین

6. بوته هاي راهنمايي

7. قالب بندی بوته ها

-کيم فلنج مري

1.پلاک لباس بپوش

2.پلاک ضربه ی کام

3.پلاک بالاي کام

4.بلاک سمت دوربین

5صفحه ي جانبي کام

6.پلاک بازگشت مثبت کام

7. پست راهنما بوته ها

8. تخته ی ضربه ی کام

پوشه برنز بدون روغن Viiplus در بسیاری از کاربردهای مختلف استفاده می شود

هر چیزی که مواد و مشخصات بش برنز بدون روغن باشد، هر چیزی که شکل یا اندازه استاندارد بش بدون روغن باشد، اگر از نظر فیزیکی ممکن باشد، می توانیم آن را بسازیم.

Viiplus یکی از تجربه ترین تامین کنندگان بوش های بدون روغن است، اگر می خواهید کاتالوگ بوش های بدون روغن را دانلود کنید، اکنون با ما تماس بگیرید!

ما حرفه اي هستيم

تولید کننده و تامین کننده بوته های بدون روغن

خوش آمديد که با ما تماس بگيريد

اگر سوالی دارید، لطفاً با ما تماس بگیرید، همیشه خوش آمدید، ممنون!

برچسب ها:
یاتاقان برنز آغشته به روغن

بوش برنز Lite روغن

B50 بوش یاتاقان برنزی

محصولات مرتبط

ویدیو

بلبرینگ بدون روغن بوش قلع یا آبکاری مس زرد

بهترین قیمت رو بدست بیار

بوشهای بدون روغن Graphite Plugged Bushings ابعاد استاندارد

بهترین قیمت رو بدست بیار

گرافیت اندازه بزرگ اینچ با گرافیت مستقیم و سختی اضافی

بهترین قیمت رو بدست بیار

یاتاقانهای بوش بدون روغن Graphite Plugged 500SP

بهترین قیمت رو بدست بیار

روکش سایش برنز خود روانکاری برای تجهیزات قالب قالب

بهترین قیمت رو بدست بیار

واشر برنزی Selflube بدون روغن با درج گرافیت

بهترین قیمت رو بدست بیار

بوش های روغنی مستقیم و برنجی از نوع گرافیتی

بهترین قیمت رو بدست بیار

پلاگین های روان کننده بوشهای بدون روغن C86300 C86200 جاسازی شده

بهترین قیمت رو بدست بیار

مدل	JDB-1	JDB-2			JDB-3	JDB-4	JDB-5
درجه برندهای چین GB1776-87	ZCuZn25 AI6Fe3Mn3	ZCuSn6Zn6Pb3	ZCuAI10Fe3	ZCuSu10P1	فولاد+ZCuSn6Zn6Pb3	HT250	GCr15
بین المللی ISO1338	GCuZn25 AI6Fe3Mn3	GCuSn6Zn6Pb3	GCuAI10Fe3	CuSn12	فولاد+CuSn6Zn6Pb3Fe3Ni5	-	B1
آلمان DIN	G-CuZn25 AI5	GB-CuSn5Zn5Pb5	GB-CuAI10Ni	GB-CuSn10	فولاد+CuSn6Zn6Pb3Ni	-	100Cr6
ژاپنی JIS	HBsC4	BC6	AIBC3	BC3	BC6	FC250	SUJ2
ایالات متحده ASTM/UNS	C86300	C83600	C95500	C90800	C83600	کلاس40	52100
استاندارد بریتانیا	HTB2	LG2	AB1	PB4	LG2	-	-

عناصر شیمیایی	JDB-1	JDB-2			JDB-3	JDB-4	JDB-5
Cu (٪)	استراحت کن	استراحت کن			استراحت کن	-	-
Sn (٪)	-	6	-	10	6	-	-
Zn (٪)	25	6	-	-	6	-	-
نی (٪)	-	-	-	-	-	-	-
AI (٪)	6	-	10	-	-	-	-
Fe (٪)	3	-	3	-	-	استراحت کن	استراحت کن
Mn (٪)	3	-	-	-	-	0.905 - 13	0.20 به صفر40
Cr (٪)	-	-	-	-	-	-	1.30 به 165
C (٪)	-	-	-	-	-	2.5 - 4	0.95 به 105
سی (٪)	-	-	-	-	-	1.۰-۱3	0.15-035
Pb (٪)	-	3	-	-	3	-	-

عملکرد	JDB-1	JDB-2	JDB-3	JDB-4	JDB-5
حداکثر بار P (N/mm2)	100	60	70	60	250
حداکثر سرعت V (m/s)	روغن خشک0.4	2	2	0.5	0.1
حداکثر.PV (N/mm2·m/s)	3.8	0.5	0.6	0.8	2.5
تراکم ρ ((g/cmsup3)	8.0	8.0	7.6	7.3	7.8
مقاومت کششی (N/mm2)	> 600	> 250	> 500	> 250	> 1500
کشش (٪)	> 10	> 4	> 10	-	-
سختی (HB)	> 210	> 80	> 80	> 160	HRC> 55
حداکثر دمای (°C)	300	350	300	400	350
ضریب اصطکاک (μ)	روغن ترشح: 0.03			اصطکاک ((خشک): 0.16

روغن جامد
روغن	ویژگی ها	کاربرد معمولی
SL1 گرافیت+اضافه	مقاومت عالی در برابر حملات شیمیایی و اصطکاک کم.حد زمانی 400 °C	اتاقی برای ماشین آلات عمومی و زیر اتمسفر
SL4 + افزودنی ها	کمترین اصطکاک و خوبی از روانکاری آب، دمای 300°C	کشتی، توربین هیدرولیک، توربین گاز و غیره

تراکم		8.2g/cm³
قدرت کششی		>=755N/mm²
مقاومت ضد فشرده		>=400 تا 500KJ/m³
سختی		>=200HB
حداکثر فشار بار		100N/mm²
محدودیت سرعت		0.5 متر در ثانیه
مقادیر محدودی PV		1.65N/mm².m/s
ضریب اصطکاک	روغن زراعت	0.03
ضریب اصطکاک	اصطکاک خشک	0.16
دمای کار		-40 تا +300 درجه سانتیگراد

نوع پوشه بدون روغن	راست	نوع فلز	آلیاژ مس کششی بالا
"داخلی دیا"	50	روز خارج.	62
طول کل L ((mm)	50	حداکثر، محدوده مقادیر مجاز PV ((N/mm)²• متر/ ثانیه)	1.1 تا 20
حداکثر مقدار مجاز PV ((N/mm)²• متر/ ثانیه)	1.16	حداکثر بار مجاز ((N/mm)²)	20.3
حداکثر سرعت مجاز ((m/s)	0.35	سوراخ نصب شده	H7
محدوده دمای عملیاتی ((°C)	-40 ¢150	محدوده دمای عملیاتی (غیر روان کننده) Min	-40
محدوده دمای عملیاتی (غیر روان کننده)	150	محدوده دمای عملیاتی (معمولی) Min	-40
محدوده دمای عملیاتی (معمولی)	200	-	-

وضعیت روان کننده	خشک	روانکاری دوره ای
محدوده دمای کار°C	-40+300	-40+150
حداکثر فشار مجاز P N/mm{2 kgf/cm2}	29(150){296(۱)530)♪
حداکثر سرعت مجاز V m/{s m/min}	0.50{30}	1.00{60}
حداکثر مقدار مجاز PV N/mm2・m/{s kgf/cm2・m/min}	1.65{1,010}	3.25{۱۹۹۰}

شناسايي	-ازماده مصرف	طول
کلاس 7 تا 8	کلاس 6 تا 7	کلاس 8 تا 9

مدل	JDB-1	JDB-2			JDB-3	JDB-4	JDB-5
درجه برندهای چین GB1776-87	ZCuZn25 AI6Fe3Mn3	ZCuSn6Zn6Pb3	ZCuAI10Fe3	ZCuSu10P1	فولاد+ZCuSn6Zn6Pb3	HT250	GCr15
بین المللی ISO1338	GCuZn25 AI6Fe3Mn3	GCuSn6Zn6Pb3	GCuAI10Fe3	CuSn12	فولاد+CuSn6Zn6Pb3Fe3Ni5	-	B1
آلمان DIN	G-CuZn25 AI5	GB-CuSn5Zn5Pb5	GB-CuAI10Ni	GB-CuSn10	فولاد+CuSn6Zn6Pb3Ni	-	100Cr6
ژاپنی JIS	HBsC4	BC6	AIBC3	BC3	BC6	FC250	SUJ2
ایالات متحده ASTM/UNS	C86300	C83600	C95500	C90800	C83600	کلاس40	52100
استاندارد بریتانیا	HTB2	LG2	AB1	PB4	LG2	-	-

عناصر شیمیایی	JDB-1	JDB-2			JDB-3	JDB-4	JDB-5
Cu (٪)	استراحت کن	استراحت کن			استراحت کن	-	-
Sn (٪)	-	6	-	10	6	-	-
Zn (٪)	25	6	-	-	6	-	-
نی (٪)	-	-	-	-	-	-	-
AI (٪)	6	-	10	-	-	-	-
Fe (٪)	3	-	3	-	-	استراحت کن	استراحت کن
Mn (٪)	3	-	-	-	-	0.905 - 13	0.20 به صفر40
Cr (٪)	-	-	-	-	-	-	1.30 به 165
C (٪)	-	-	-	-	-	2.5 - 4	0.95 به 105
سی (٪)	-	-	-	-	-	1.۰-۱3	0.15-035
Pb (٪)	-	3	-	-	3	-	-

عملکرد	JDB-1	JDB-2	JDB-3	JDB-4	JDB-5
حداکثر بار P (N/mm2)	100	60	70	60	250
حداکثر سرعت V (m/s)	روغن خشک0.4	2	2	0.5	0.1
حداکثر.PV (N/mm2·m/s)	3.8	0.5	0.6	0.8	2.5
تراکم ρ ((g/cmsup3)	8.0	8.0	7.6	7.3	7.8
مقاومت کششی (N/mm2)	> 600	> 250	> 500	> 250	> 1500
کشش (٪)	> 10	> 4	> 10	-	-
سختی (HB)	> 210	> 80	> 80	> 160	HRC> 55
حداکثر دمای (°C)	300	350	300	400	350
ضریب اصطکاک (μ)	روغن ترشح: 0.03			اصطکاک ((خشک): 0.16

شناسايي		-ازماده مصرف		طول L تحمل^-نه.^0.1 -نه.0.3
φd	تحمل	φD	تحمل	8	10	12	15	16	19	20	25
6	+0022 +0010	10	+0015 +0006	061008	061010	061012
8	+0028 +0013	12	+0018 +0007	081208	081210	081212	081215
10	+0028 +0013	14	+0018 +0007	101408	101410	101412	101415			101420
12	+0034 +0016	18	+0018 +0007	121808	121810	121812	121815	121816	121819	121820	121825
13	+0034 +0016	19	+0021 +0008		131910	131912	131915			131920	131925
14	+0034 +0016	20	+0021 +0008		142010	142012	142015			142020	142025
15	+0034 +0016	21	+0021 +0008		152110	152112	152115	152116		152120	152125
16	+0034 +0016	22	+0021 +0008		162210	162212	162215	162216	162219	162220	162225
17	+0034 +0016	23	+0021 +0008				172315
18	+0034 +0016	24	+0021 +0008		182410	182412	182415	182416		182420	182425
19	+0041 +0020	26	+0021 +0008				192615			192620
20	+0041 +0020	28	+0021 +0008		202810	202812	202815	202816	202819	202820	202825
20	+0041 +0020	30	+0021 +0008		203010	203012	203015	203016		203020	203025
22	+0041 +0020	32	+0025 +0009			223212	223215			223220	223225
25	+0041 +0020	33	+0025 +0009			253312	253315	253316		253320	253325
25	+0041 +0020	35	+0025 +0009			253512	253515	253516		253520	253525
28	+0041 +0020	38	+0025 +0009							283820	283825
30	+0041 +0020	38	+0025 +0009			303812	303815			303820	303825
30	+0041 +0020	40	+0025 +0009			304012	304015			304020	304025
31.5	+0050 +0025	40	+0025 +0009
32	+0050 +0025	42	+0025 +0009							324220
35	+0050 +0025	44	+0025 +0009							354420	354425
35	+0050 +0025	45	+0025 +0009							354520	354525
38	+0050 +0025	48	+0025 +0009
40	+0050 +0025	50	+0025 +0009				405015			405020	405025
40	+0050 +0025	55	+0030 +0011				405515
45	+0050 +0025	55	+0030 +0011
45	+0050 +0025	56	+0030 +0011
45	+0050 +0025	60	+0030 +0011

بوش های روغنی

بلبرینگ برنز جامد

بلبرینگ های برنز پیچیده شده

پوشه های برنزی پیچیده

گرافیت بوشینگ های پلاگین

بلبرینگ برنزی گرافیت

برنز آستین برنز

بلبرینگ ساده بلبرینگ

پوشه های پوشه شده از

برنز Gleitlager

یاطاقان ain های پلیمری

بوش POM

بوش های دوتایی

یاتاقان دشت برنز

صفحات پوششی خود Lube

بوشینگ های استیل ضد زنگ

بازیگران برنز برنز

مواد بوشینگ برنز

شیر بوشینگ

خود روان کننده برنزهای برنز

بلبرینگ فلنج دار

یاتاقان کشویی خشک

بوش های روغنی

بلبرینگ برنز جامد

بلبرینگ های برنز پیچیده شده

پوشه های برنزی پیچیده

گرافیت بوشینگ های پلاگین

بلبرینگ برنزی گرافیت

برنز آستین برنز

بلبرینگ ساده بلبرینگ

پوشه های پوشه شده از

برنز Gleitlager

یاطاقان ain های پلیمری

بوش POM

بوش های دوتایی

یاتاقان دشت برنز

صفحات پوششی خود Lube

بوشینگ های استیل ضد زنگ

بازیگران برنز برنز

مواد بوشینگ برنز

شیر بوشینگ

خود روان کننده برنزهای برنز

بلبرینگ فلنج دار

یاتاقان کشویی خشک

محفظه برنزی B50 با لانه های گرافیتی که بوشینگ بدون روغن دارند

محفظه برنزی B50 با لانه های گرافیتی که بوشینگ بدون روغن دارند

B50 بوش یاتاقان برنزی

آشیانه گرافیتی بوش بلبرینگ برنزی

بوش بلبرینگ لانه گرافیتی

B50 قاب برنزی با آشیانه های گرافیت با پوشک BG پوشک پوشک برنزی گرافیت برنزی گرافیت

B50 1610 16/22x10 کیس برنز با لانه های گرافیت برنز Bushing شما زمان و پول را در تحقیقات، طراحی و هزینه های تولید صرفه جویی می کند.خدمات مشتری متخصص.

از طریق سانتریفیوژ ریخته شده، بشینگ های برنزی سفارشی، واشر، صفحه های پوشیدن. بدون سرب. نوع بوشینگ: بوشینگ های برنزی، صفحه برنزی

گرافیت استاندارد برنزی پوشه آستین

1. نیازی به دستگاه تزریق روغن، سوراخ تزریق روغن، پردازش شکاف روغن

2کاهش هزینه های عملیاتی

3کاهش زمان طراحی

4بازیافت روغن و حفاظت از محیط زیست

پوشه هاي خود چسبنده،تامین کننده بوته بدون روغناز چین

ما تولید کننده و تامین کننده پیشرو بشینگ بدون روغن هستیم و محصول ما از کیفیت خوب تشکیل شده است.

JDB برنز گرافیت بوش (بدون روغن) بش با آستین 50 x 62 x 50 میلی متر

بوشینگ بدون روغن تعریف شده است.

پوشش بدون روغن، پوشش بدون نگهداری

مواد پوشه های بدون روغن

ویژگی پوشه های بدون روغن

داده های فنی پوشه های بدون روغن

مشخصات بشینگ بدون روغن

خدمات بشینگ های بدون روغن

دقت ماشین آلات بدون روغن

پوشک بدون روغن (قطر داخلی پوشک 50 میلی متر) مدل اندازه

تحمل سایز بوشینگ بدون روغن

آستین برنزی گرافیت بسته شده JDB1/2/3/4/5

مواد آلیاژ

ترکیب شیمیایی آلیاژ مواد

پارامترهای فنی

بش برنز بدون روغن با اندازه متری

ورق اندازه پوشک بدون روغن

(به عنوان مثال) ID 50mm است، OD 62mm است، و طول 50mm است.

اعتبار پوشاندن بدون روغن

استفاده معمول از بوچینگ بدون روغن

بوته های بدون روغن که در ماشین تزریق استفاده می شود
