| نام تجاری: | VIIPLUS |
| شماره مدل: | بوش های بدون روغن |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | محموله های گرافیت فلزی، چین، تولید کنندگان، تامین کنندگان، کارخانه، عمده فروشی، محموله های ژورنال فل |

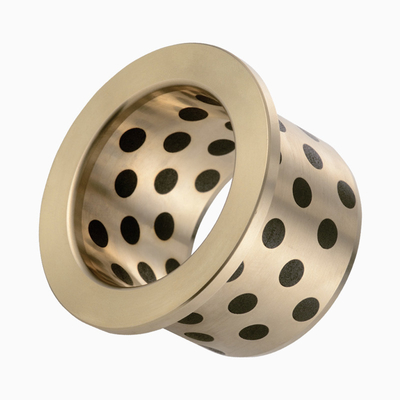

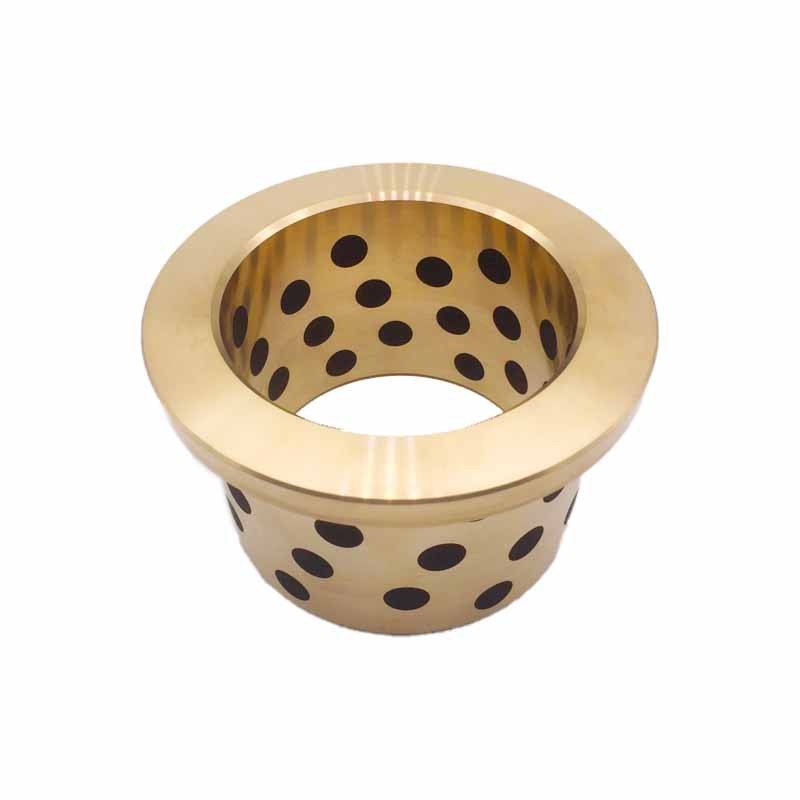

بوش های SPF که از آلیاژ برنج گرافیت CuZn25Al5 ساخته شده اند، اجزای مهندسی دقیقی هستند که برای ارائه مقاومت در برابر سایش استثنایی و خواص خود روانکاری طراحی شده اند. ترکیب منحصر به فرد گرافیت، مس، روی و آلومینیوم در آلیاژ، سطحی بسیار بادوام و کم اصطکاک ایجاد می کند که عملکرد صاف و کارآمد را در کاربردهای مختلف صنعتی تضمین می کند.
ماهیت خود روانکاری این بوش ها نیاز به روانکاری منظم را از بین می برد و به طور قابل توجهی نیازهای تعمیر و نگهداری و هزینه های عملیاتی را کاهش می دهد. محتوای گرافیت به عنوان یک روان کننده طبیعی عمل می کند و یک لایه روان کننده ثابت ایجاد می کند که اصطکاک و سایش را کاهش می دهد.
مواد آلیاژ برنج CuZn25Al5 به دلیل مقاومت در برابر خوردگی عالی و خواص مکانیکی آن انتخاب شده است که عمر طولانی را حتی در محیط های سخت تضمین می کند. ساخت دقیق بوشینگ ها تناسب کامل و عملکرد مطلوب را در کاربردهای با سایش بالا تضمین می کند.
آلیاژ برنجی CuZn25Al5 که در ماشین آلات، تجهیزات یا وسایل نقلیه استفاده می شود، یک راه حل قابل اعتماد و مقرون به صرفه برای حفظ عملکرد صاف و کارآمد ارائه می دهد. آنها یک انتخاب ایده آل برای کاربردهای صنعتی هستند که به مقاومت در برابر سایش بالا و خواص خود روانکاری نیاز دارند.
بوش و بلبرینگ بدون روغن - بوش برنجی گرافیت CuZn25Al5
بوش و بلبرینگ بدون روغن - قاب برنزی با لانه های گرافیتی
بوش و بلبرینگ بدون روغن - بوش برنزی باعث صرفه جویی در زمان و هزینه می شود
بوش و بلبرینگ بدون روغن - تنوع و انتخاب گسترده
بوش و بلبرینگ بدون روغن - خدمات مشتری خبره
SPF-0610
SPF-0612
SPF-0810
SPF-0812
SPF-0815
SPF-10080
SPF-100100
SPF-1010
SPF-1012
SPF-1015
SPF-1017
SPF-1020
SPF-12080
SPF-120100
SPF-1210
SPF-1212
SPF-1215
SPF-1220
SPF-1225
SPF-1230
SPF-13080
SPF-130100
SPF-1310
SPF-1312
SPF-1315
SPF-1320
SPF-1325
SPF-1330
SPF-14080
SPF-140100
SPF-1415
SPF-1420
SPF-1425
SPF-150100
SPF-150120
SPF-1510
SPF-1512
SPF-1515
SPF-1520
SPF-1525
SPF-1530
SPF-160100
SPF-160120
SPF-1612
SPF-1615
SPF-1618
SPF-1620
SPF-1623
SPF-1625
SPF-1630
SPF-1635
SPF-1640
SPF-1815
SPF-1820
SPF-1825
SPF-1830
SPF-1835
SPF-1840
SPF-2015
SPF-2020
فروش اینترنتی بلبرینگ آستین (ساده) برنز ریخته گری C93200
مواد آلیاژی
| مدل | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| درجه برندهای چینی GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | فولاد + ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| بین المللی ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | فولاد + CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| آلمان DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | فولاد + CuSn6Zn6Pb3Ni | - | 100 Cr6 |
| ژاپنی JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ایالات متحده ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | کلاس 40 | 52100 |
| استاندارد بریتانیا | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
ترکیب شیمیایی آلیاژ مواد
| عناصر شیمیایی | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| مس (٪) | استراحت کن | استراحت کن | استراحت کن | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| روی ( % ) | 25 | 6 | - | - | 6 | - | - |
| نیکل ( % ) | - | - | - | - | - | - | - |
| هوش مصنوعی (٪) | 6 | - | 10 | - | - | - | - |
| آهن ( % ) | 3 | - | 3 | - | - | استراحت کن | استراحت کن |
| منگنز ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| کر ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| سرب ( % ) | - | 3 | - | - | 3 | - | - |
پارامترهای فنی
| عملکرد | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
|---|---|---|---|---|---|---|---|
| حداکثر بار P (N/mm²) | 100 | 60 | 70 | 60 | 250 | ||
| حداکثر سرعت V (m/s) | روغن خشک 0.45 | 2 | 2 | 0.5 | 0.1 | ||
| حداکثر PV (N/mm²·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| چگالی ρ(g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| استحکام کششی (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| ازدیاد طول (٪) | > 10 | > 4 | > 10 | - | - | ||
| سختی (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 | ||
| حداکثر دما (℃) | 300 | 350 | 300 | 400 | 350 | ||
| ضریب اصطکاک. ( μ ) | روغن کاری: 0.03 | اصطکاک (خشک): 0.16 | |||||
بوش آستین برنزی پلاگین گرافیت استاندارد برای باز کردن حفره هایی با اندازه مناسب و آرایش منظم بر روی سطح اصطکاک فلزی ماتریس یاتاقان است و سپس یک روان کننده جامد قالبی با خواص خود روانکاری منحصر به فرد در حفره ها تعبیه می شود (ناحیه روان کننده جامد عموماً است. 25٪ از سطح اصطکاک -35٪ و ساخته شده از یاتاقان های خود روان کننده.
بدنه پایه بوش آستین برنزی پلاگین گرافیت استاندارد باید با توجه به شرایط کار خود بلبرینگ تعیین شود. موادی که بیشتر مورد استفاده قرار می گیرند عبارتند از برنج با استحکام بالا، برنز قلع، ریخته گری و غیره. دو نوع اصلی از مواد روان کننده جامد تعبیه شده وجود دارد، یکی سرب سیاه طبیعی، گرافیت مصنوعی و سنتز MoS2 و دیگری به عنوان ماتریس سنتز می شود. با توجه به شرایط عملیاتی خود بلبرینگ، ترکیب زیرلایه های فلزی مختلف و روان کننده های جامد تعبیه شده می تواند اطمینان حاصل کند که محصول می تواند نیازهای ویژه شرایط مختلف دما، بار، حرکت و رسانه را برآورده کند، در حالی که عملکرد پایدار و قابل اطمینان را تضمین می کند.
| روان کننده جامد | ||
| روان کننده | ویژگی ها | کاربرد معمولی |
| SL1 Graphite+add | مقاومت عالی در برابر حملات شیمیایی و اصطکاک کم. حد دمای 400 ℃ | سوئیت برای ماشین های عمومی و زیر جو |
| SL4 + مواد افزودنی | کمترین اصطکاک و خوبی روانکاری آب، دما. محدودیت 300 ℃ | کشتی، توربین هیدرولیک، توربین گاز و غیره |
بوش بدون روغن، یکپارچه شده در روان کننده های جامد بدون روغن، نوع جدیدی از آلیاژ مس جامد است که به طور همگن با یک روان کننده جامد در بدنه خود یکپارچه شده است.
حد بلبرینگ عمومی را می شکند که روغن کاری آن به فیلم روغن بستگی دارد.
بنابراین برای دماهای بالا، استفاده سنگین، محافظت در برابر خوردگی یا زمانی که واردات روغن دشوار است مناسب است.
عملکرد آن هم در سختی و هم در اصطکاک سایش دو برابر می شود.
اکنون به طور گسترده در ماشین های ریخته گری متوالی، غلتک های فولادی در متالوگرافی، ماشین های معدنی، کشتی ها، توربین های بخار، توربین های هیدرولیک و ماشین های قالب گیری تزریق پلاستیک استفاده می شود.
بوش یاتاقان فلنج بدون روغن، مواد JDB از فلز مستحکم برنز ریخته گری شده با روان کننده های جامد ویژه ساخته شده است. فلز پایه با بار بالا و روان کننده های جامد برای خود روانکاری فراهم می کند. بوش یاتاقان فلنج بدون روغن در شرایط دمای بسیار بالا/پایین با سرعت کم عملکرد عالی را بدون پیش روغن کاری نشان می دهد. این ماده یک راه حل تحمل بدون نیاز به تعمیر و نگهداری، به ویژه برای بار زیاد، حرکت نوسانی متناوب ارائه می دهد.
بوش یاتاقان فلنج بدون روغن را می توان در محیط های خشک، دمای بالا، فشار بالا، خورنده، آب یا سایر محیط های شیمیایی زمانی که روغن وارد نمی شود اعمال کرد.
بوش بلبرینگ فلنج بدون روغن به طور گسترده در خط تولید خودرو، مهندسی آب، دروازه سد، صنایع پلاستیک، ماشین‌های ریخته‌گری متوالی، غلتک‌های فولادی در صنعت متالورژی، ماشین‌های معدنی، ژنراتورهای توربو کشتی، توربین‌های هیدرولیک و ماشین‌های قالب‌گیری تزریقی استفاده می‌شود.
بوش بدون روغن - انتخاب، پیکربندی، سفارش. Viiplus به موقع تحویل می دهد و قیمت های منصفانه را ارائه می دهد.
بوش‌های بدون روغن ما راه‌حل مناسبی برای پروژه‌هایی هستند که در آنها روانکاری به راحتی امکان‌پذیر نیست یا روان‌کننده‌های معمولی ممکن است کربن شوند.
تماس با ما - تامین کننده بوش بدون روغن
برای پرس و جو یا درخواست کاتالوگ یاتاقان های بوشینگ بدون روغن، همین امروز تماس بگیرید!
(برنز با گرافیت تعبیه شده)
بوشینگ بدون روغن یا معمولاً بلبرینگ کشویی و یاتاقان کشویی ساده ترین نوع بلبرینگ است که فقط از یک سطح یاتاقان و بدون عناصر غلتشی تشکیل شده است.
بوش بدون روغن می تواند به بلبرینگ ها یا فقط "حلقه هایی" اشاره داشته باشد که نیازی به روغن کاری دوره ای ندارند - زیرا روان کننده ای مانند گرافیت پودری در موادی که یاتاقان از آن ساخته شده است گنجانده شده است. اینها همچنین به عنوان بوته های برنزی گرافیت جاسازی شده شناخته می شوند و دارای 20-25٪ درج گرافیت بر روی دیوارها / سطح هستند که روانکاری را در هر زمان انجام می دهند و همچنین ضریب اصطکاک را کاهش می دهند.
این بوشینگ‌های بدون روغن برای محیط‌های خشک که آلودگی خطرآفرین است، کاربردهای مرطوب که رطوبت بالا وجود دارد و کاربردهایی که یاتاقان در مکان‌های غیرقابل دسترس قرار دارد، مناسب هستند.
ما تولید کننده و تامین کننده اصلی بوشینگ بدون روغن هستیم و محصول ما از کیفیت خوبی ساخته شده است.
بوش برنز بدون روغن نوع جدیدی است که از آلیاژ مس قوی ساخته شده است و به طور یکنواخت در محفظه روان کننده جامد آن تعبیه شده است.
بوش های بدون روغن برای دماهای بالا، بارهای سنگین، خوردگی یا مکان هایی که معرفی روغن در آنها دشوار است مناسب هستند.
شماره قطعه را با شناسه، OD و طول مورد نیاز مشخص کنید. (به عنوان مثال) ID 50 میلی متر، OD 62 میلی متر و طول 50 میلی متر است.
بوش های برنزی بدون روغن - آلیاژ مس مستقیم، استاندارد
جنس: آلیاژ برنج با کشش بالا
روان کننده جامد تعبیه شده
●بوشینگ بدون روغن قابل تعمیر بدون نیاز به روغن کاری.
●بوشینگ بدون روغن عملکرد بالایی را تحت عملیات با بار بالا و سرعت پایین نشان می دهد.
● بوش بدون روغن در کاربردهایی که فیلم روغن به ندرت تولید می شود مانند حرکات رفت و برگشتی، نوسان، شروع مکرر و توقف و غیره مقاومت سایش بالایی را نشان می دهد.
● بوش بدون روغن دارای مقاومت شیمیایی و مقاومت در برابر خوردگی برتر است.
●محصولات بوشینگ Oilless استاندارد در اندازه های مختلف موجود می باشد.
| تراکم | 8.2 گرم بر سانتی متر مکعب | |
| استحکام کششی | >=755N/mm2 | |
| استحکام ضد فشرده | >=400~500KJ/m3 | |
| سختی | >=200HB | |
| حداکثر فشار بار | 100 نیوتن بر میلی متر مربع | |
| محدودیت سرعت | 0.5 متر بر ثانیه | |
| حد مقدار PV | 1.65N/mm2.m/s | |
| ضریب اصطکاک | روغن کاری | 0.03 |
| اصطکاک خشک | 0.16 | |
| دمای کاری | -40 ~ 300+ درجه سانتیگراد |
لطفاً نوع/ابعاد/مشخصات را در سری بوش های بدون روغن - محصولات بوش برنز گرافیت - آلیاژ مس مستقیم، استاندارد بررسی کنید.
| نوع بوش بدون روغن | مستقیم | نوع فلزی | آلیاژ برنج با کشش بالا |
| دیا درونی. d(Ø) | 50 | دیا بیرونی. D(Ø) | 62 |
| طول کلی L (میلی متر) | 50 | حداکثر محدوده مقدار مجاز PV (N/mm2•m/s) | 1.1 ~ 2.0 |
| حداکثر مقدار مجاز PV (N/mm2•m/s) | 1.16 | حداکثر بار مجاز (N/mm2) | 20.3 |
| حداکثر سرعت مجاز (m/s) | 0.35 | سوراخ نصب مناسب است | H7 |
| محدوده دمای عملیاتی (°C) | -40 تا 150 | محدوده دمای عملیاتی (غیرغذایی) حداقل | -40 |
| محدوده دمای عملیاتی (بدون روغن) حداکثر | 150 | محدوده دمای عملیاتی (عادی) حداقل | -40 |
| محدوده دمای عملیاتی (معمولی) حداکثر | 200 | - | - |
| وضعیت روغن کاری | خشک کنید | روانکاری دوره ای |
| محدوده دمای سرویس ℃ | 40 الی 300 | 40 تا 150 |
| حداکثر مجاز فشار PN/mm×2 kgf/cm2｝ | 29 (150) × 296 (1530) ｝ | |
| حداکثر مجاز سرعت V m/｛sm/min｝ | 0.50 در 30. | 1.00 × 60. |
| حداکثر مجاز مقدار PV N/mm2・m/｛s kgf/cm2・m/min｝ | 1.65 در 1010 | 1990 × 3.25 |
*مقادیر داخل پرانتز فشارهای تحمل ایستا هستند که فشارهای باربری در کاربردهای بدون حرکت یا بسیار کم هستند.
حرکت (≦0.0017m/s[0.1m/min]).
|
شناسه |
OD |
طول |
|
کلاس 7 تا 8 |
کلاس 6 تا 7 |
کلاس 8 تا 9 |
کلاس های اینجا در استاندارد JIS هستند. این محصول عملکرد رضایت بخشی را در زبری سطح اسلاید Rz6.3 تا 12.5μm نشان می دهد.
● قابل استفاده برای چرخش، نوسان، و حرکت رفت و برگشتی.
●از این زیر آب استفاده نکنید.
● بوش ID 63 میلی متری را می توان به عنوان یک گیره میانی استفاده کرد
بوش سیلندرهای هیدرولیک
| مدل | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| درجه برندهای چینی GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | فولاد + ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| بین المللی ISO1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | فولاد + CuSn6Zn6Pb3Fe3Ni5 | - | B1 |
| آلمان DIN |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | فولاد + CuSn6Zn6Pb3Ni | - | 100 Cr6 |
| ژاپنی JIS |
HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ایالات متحده ASTM/UNS |
C86300 | C83600 | C95500 | C90800 | C83600 | کلاس 40 | 52100 |
| استاندارد بریتانیا | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
| عناصر شیمیایی | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 | ||
| مس (٪) | استراحت کن | استراحت کن | استراحت کن | - | - | ||
| Sn ( % ) | - | 6 | - | 10 | 6 | - | - |
| روی ( % ) | 25 | 6 | - | - | 6 | - | - |
| نیکل ( % ) | - | - | - | - | - | - | - |
| هوش مصنوعی (٪) | 6 | - | 10 | - | - | - | - |
| آهن ( % ) | 3 | - | 3 | - | - | استراحت کن | استراحت کن |
| منگنز ( % ) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| کر ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| C ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| Si ( % ) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| سرب ( % ) | - | 3 | - | - | 3 | - | - |
| عملکرد | JDB-1 | JDB-2 | JDB-3 | JDB-4 | JDB-5 |
| حداکثر بار P (N/mm²) | 100 | 60 | 70 | 60 | 250 |
| حداکثر سرعت V (m/s) | روغن خشک 0.45 | 2 | 2 | 0.5 | 0.1 |
| حداکثر PV (N/mm²·m/s) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| چگالی ρ(g/cmsup3) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| استحکام کششی (N/mm²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| ازدیاد طول (٪) | > 10 | > 4 | > 10 | - | - |
| سختی (HB) | > 210 | > 80 | > 80 | > 160 | HRC> 55 |
| حداکثر دما (℃) | 300 | 350 | 300 | 400 | 350 |
| ضریب اصطکاک. ( μ ) | روغن کاری: 0.03 | اصطکاک (خشک): 0.16 | |||
| شناسه | OD |
طول L تحمل - 0.1 - 0.3 |
|||||||||
| φd | تحمل | φD | تحمل | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
0.022 0.010 |
10 |
0.015 0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
0.028 0.013 |
12 |
0.018 0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
0.028 0.013 |
14 |
0.018 0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
0.034 0.016 |
18 |
0.018 0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| 13 |
0.034 0.016 |
19 |
0.021 0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
0.034 0.016 |
20 |
0.021 0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
0.034 0.016 |
21 |
0.021 0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
0.034 0.016 |
22 |
0.021 0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
0.034 0.016 |
23 |
0.021 0.008 |
172315 | |||||||
| 18 |
0.034 0.016 |
24 |
0.021 0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
0.041 0.020 |
26 |
0.021 0.008 |
192615 | 192620 | ||||||
| 20 |
0.041 0.020 |
28 |
0.021 0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
0.041 0.020 |
30 |
0.021 0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
0.041 0.020 |
32 |
0.025 0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
0.041 0.020 |
33 |
0.025 0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
0.041 0.020 |
35 |
0.025 0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
0.041 0.020 |
38 |
0.025 0.009 |
283820 | 283825 | ||||||
| 30 |
0.041 0.020 |
38 |
0.025 0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
0.041 0.020 |
40 |
0.025 0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
0.050 0.025 |
40 |
0.025 0.009 |
||||||||
| 32 |
0.050 0.025 |
42 |
0.025 0.009 |
324220 | |||||||
| 35 |
0.050 0.025 |
44 |
0.025 0.009 |
354420 | 354425 | ||||||
| 35 |
0.050 0.025 |
45 |
0.025 0.009 |
354520 | 354525 | ||||||
| 38 |
0.050 0.025 |
48 |
0.025 0.009 |
||||||||
| 40 |
0.050 0.025 |
50 |
0.025 0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
0.050 0.025 |
55 |
0.030 0.011 |
405515 | |||||||
| 45 |
0.050 0.025 |
55 |
0.030 0.011 |
||||||||
| 45 |
0.050 0.025 |
56 |
0.030 0.011 |
||||||||
| 45 |
0.050 0.025 |
60 |
0.030 0.011 |
||||||||
*تحمل شناسه پس از اتصال پرس فقط برای مرجع است.
| شناسه | OD |
طول L تحمل - 0.1 - 0.3 |
|||||||||
| φd | تحمل | φD | تحمل | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
0.050 0.025 |
60 |
0.030 0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
0.050 0.025 |
62 |
0.030 0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
0.050 0.025 |
65 |
0.030 0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
0.060 0.030 |
70 |
0.030 0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
0.060 0.030 |
74 |
0.030 0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
0.060 0.030 |
75 |
0.030 0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
0.060 0.030 |
75 |
0.030 0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
0.060 0.030 |
80 |
0.030 0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
0.060 0.030 |
85 |
0.035 0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
0.060 0.030 |
90 |
0.035 0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
0.060 0.030 |
90 |
0.035 0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
0.060 0.030 |
95 |
0.035 0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
0.060 0.030 |
96 |
0.035 0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
0.060 0.030 |
100 |
0.035 0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
0.071 0.036 |
100 |
0.035 0.013 |
8510060 | 8510080 | ||||||
| 90 |
0.071 0.036 |
110 |
0.035 0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
0.071 0.036 |
120 |
0.035 0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
0.071 0.036 |
130 |
0.040 0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
0.071 0.036 |
140 |
0.040 0.015 |
12014070 | 12014080 | ||||||
| 125 |
0.083 0.043 |
145 |
0.040 0.015 |
||||||||
| 130 |
0.083 0.043 |
150 |
0.040 0.015 |
13015080 | |||||||
| 140 |
0.083 0.043 |
160 |
0.040 0.015 |
||||||||
| 150 |
0.083 0.043 |
170 |
0.040 0.015 |
15017080 | |||||||
| 160 |
0.083 0.043 |
180 |
0.040 0.015 |
16018080 | |||||||
| 170 |
0.083 0.043 |
190 |
0.046 0.017 |
||||||||
| 180 |
0.083 0.043 |
200 |
0.046 0.017 |
||||||||
| 190 |
0.096 0.050 |
210 |
0.046 0.017 |
||||||||
| 200 |
0.096 0.050 |
230 |
0.046 0.017 |
||||||||
*تلرانس های ابعادی مقادیری هستند که در +25 درجه سانتیگراد اندازه گیری می شوند.
بوش متریک بدون روغن و بوش برنز شاهنشاهی بدون روغن ساخته شده به سفارش: فرم های بوش استاندارد در ابعاد خاص، نیم بوش، اشکال خاص به دست آمده با مهر زنی یا کشش عمیق، طرح های بوش سفارشی
این محصول به طور گسترده ای در دستگاه نورد ریخته گری مداوم، ماشین آلات معدن، ماشین آلات حمل و نقل، توربین، ماشین آلات تزریق، قالب خودکار استفاده می شود.
و غیره
1. استفاده از بوش بدون روغن برای بار بالا با سرعت کم و خود روان کننده. مانند دروازه سد و بوش های دروازه آب، بوش های توربین هیدرولیک و غیره.
2. استفاده از بوش بدون روغن برای دمای بالا. مانند ماشین آلات کارخانه آهن و فولاد و غیره.
3. استفاده از بوش برنز گرافیت بدون روغن برای تولید خودرو، مانند خطوط مونتاژ، خطوط پرس، خطوط نقاله و غیره.
4. استفاده از بوش برنز بدون روغن برای ماشین آلات سنگین مانند کارخانه های نورد فولادی، ماشین های تزریق، قالب های پرس و غیره.
5. بوته های بدون روغن همچنین برای ماشین های شیمیایی، ماشین های پردازش مواد غذایی، کارخانه های کاغذ، ماشین های نساجی و غیره استفاده می شود.
● بوش‌های بدون روغن برای جابجایی پیوند
1. بوته ها را راهنمایی کنید
2. بوش های راهنمای اجکتور
3. راهنما راه آهن
4. راهنما بلوک
5. صفحه پایین
6. بوته ها را راهنمایی کنید
7. بوته های قالب
1. بشقاب بپوشید
2. صفحه ضربه بادامک
3. صفحه بادامکی بالایی
4. بلوک جانبی بادامک
5. صفحه کناری بادامک
6. صفحه برگشت بادامک مثبت
7. راهنمای پست بوش
8. صفحه ضربه بادامک
بوش برنز بدون روغن Viiplus در بسیاری از کاربردها استفاده می شود
مواد و مشخصات بوش بدون روغن برنز، هر شکل یا اندازه استاندارد بوش بدون روغن، اگر از نظر فیزیکی امکان پذیر باشد، می توانیم آن را بسازیم.
Viiplus یکی از با تجربه ترین تامین کنندگان بوش بدون روغن است، اگر می خواهید کاتالوگ بوش بدون روغن را دانلود کنید، همین حالا با ما تماس بگیرید!
ویدیو
