| نام تجاری: | VIIPLUS |
| شماره مدل: | بدون روغن 2000 بوش |
| مقدار تولیدی: | قابل مذاکره |
| قیمت: | قابل مذاکره |
| شرایط پرداخت: | T/T |
| توانایی عرضه: | محموله های گرافیت فلزی، چین، تولید کنندگان، تامین کنندگان، کارخانه، عمده فروشی، محموله های ژورنال فل |

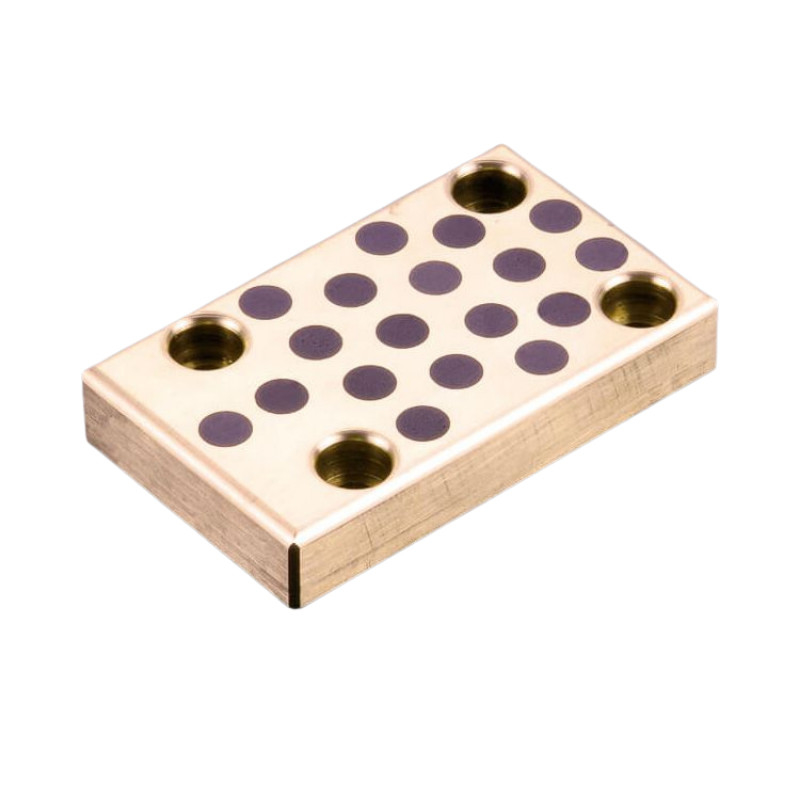

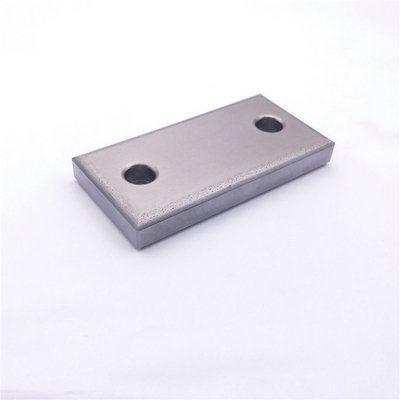

برنز بوشینگ 2000 صفحات سایش جامد با ضخامت 10 میلی متر اجزای با کارایی بالا هستند که برای ارائه مقاومت و روغن کاری استثنایی در کاربردهای مختلف صنعتی طراحی شده اند.
این صفحات سایش از یک ماده روان کننده جامد ساخته شده است که با ذرات روغن کاری تعبیه شده است. این ترکیب منحصر به فرد امکان خودآزمایی را فراهم می کند و نیاز به روغن کاری و نگهداری خارجی را کاهش می دهد. مواد روان کننده جامد همچنین عملکرد صاف و قابل اعتماد را حتی در زیر بارهای و سرعت زیاد نیز تضمین می کند.
این صفحات سایش با ضخامت 10 میلی متر ، ساخت و سازهای قوی و بادوام را ارائه می دهند ، قادر به دستیابی به شرایط خواستار و استفاده گسترده هستند. تولید دقیق آنها عملکردی محکم و بهینه را در طیف گسترده ای از سیستم های مکانیکی تضمین می کند.
صفحات سایش روغن جامد برنز Bushing 2000 برای استفاده در صنایع مختلف از جمله خودرو ، ماشین آلات و تولید تجهیزات سنگین مناسب است. توانایی آنها برای مقاومت در برابر درجه حرارت بالا ، فشارها و محیط های خورنده ، آنها را به یک انتخاب ایده آل برای تنظیمات صنعتی سخت تبدیل می کند.
به طور خلاصه ، صفحات سایش روغن جامد برنز 2000 با ضخامت 10 میلی متر اجزای قابل اعتماد و بادوام هستند که مقاومت و روانکاری استثنایی برای کاربردهای مختلف صنعتی را فراهم می کنند. مواد روان کننده جامد و ساخت دقیق آنها ، حتی در چالش برانگیزترین شرایط ، عملکرد صاف و قابل اعتماد را تضمین می کند.
یاتاقان های چند لایه سینتر شده با روان کننده جامد پراکنده
با ما تماس بگیرید
برای پرس و جو در مورد یا درخواست کاتالوگ یاتاقان بوش های Oilles ، امروز تماس بگیرید!
(فولاد کربن کم تعبیه شده گرافیت)

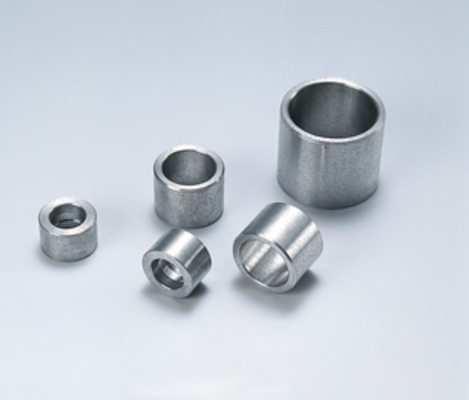

آستین بوشینگ Oilles 2000 یک آستین بوشینگ چند لایه است که از یک ماده خاص سینتر ساخته شده است که سطح کشویی را تشکیل می دهد و مواد فولادی پشتیبانی را تشکیل می دهند.
لایه های سینتر شده از یک آلیاژ مخصوص مس و مس حاوی یک جامد روان کننده یکنواخت پراکنده است که مؤلفه اصلی آن گرافیت است. روان کننده های جامد در هنگام بروز سایش بر روی یاطاقان چند لایه سینتر شده سطح بوشینگ سطح بوشینگ آزاد می شوند. این ضریب اصطکاک پایین تر در حین کار را تضمین می کند.
علاوه بر این ، این لایه های سینتر شده با روغن آغشته می شوند. برنامه های تحت پوشش شامل صفحات پوشیدن برای ابزارهای خودرو ، روبات های صنعتی ، صفحات پوشیدن برای دستگاه های قالب گیری تزریق پلاستیکی و پیوند یاتاقان های چند لایه سینتر شده آستین بوش ، ماشین آلات ساختمانی و غیره.
| ترکیب و خصوصیات | ||||||||||||||||
| DG | دره | مادی شماره فرم تحویل 1) |
تعیین | استاندارد ASTM | وزن متناسب | خصوصیات فیزیکی (حداقل) | ||||||||||
| استاندارد | الیاژ شماره |
دره | عید | تراکم | 0.2 ٪ فشار |
کشنده قدرت |
فشار | امودولوس | سختی | کاربرد | ||||||
| نماد | ρ | Δy | Δt | |||||||||||||
| واحد | ٪ | ٪ | g/cm³ | MPA | MPA | ٪ | MPA | HB | ||||||||
| 01 | 1705 | 2.1090.01 | cusn7znpb | ب 584 | C932 00 | مس 81 - 85 SN 6 - 8 Zn 3 - 5 PB 5 - 7 مجاز حداکثر بخش ها NI 2.0 SB 0.3 |
مس 81 - 85 SN 6.3 - 7.5 Zn 2 - 4 PB 6 - 8 ni 1 SB 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | استاندارد ماده برای بیشتر برنامه ها بین المللی استاندارد |
||
| 2.1090.03 | cusn7znpb | ب 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | cusn7znpb | ب 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | cusn12pb | هنوز استاندارد نشده است | مس 84 - 87 SN 11 - 13 PB 1 - 2 مجاز NI 0.8 - 1.5 حداکثر بخش ها NI 2.0 SB 0.2 P 0.2 |
مس 85 - 88 SN 10 - 12 PB 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | مواد برای بالا بارها و/یا استرس خوردگی حمله بین المللی فقط تا حدی استاندارد |
|||
| 2.1061.03 | cusn12pb | هنوز استاندارد نشده است | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | cusn12pb | ب 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | کواله | ب 584 | C955 00 | c u min 75 AL 8.5 - 11.0 NI 4.0 - 6.5 FE 3.5 - 5.5 مجاز حداکثر بخش ها MN 3.3 |
مس دقیقه 78 آل 10 - 11.5 NI 3 - 5.5 FE 3 - 5 MN MAX 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | ماده برای بارهای شدید و/یا بالا فاسد کننده محیط بین المللی استاندارد |
||
| 2.0975.02 | کواله | ب 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | کواله | ب 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | کواله | ب 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | cuzn25al5 | B584 | C863 00 | CU 60 - 67 آل 3 - 7 FE 1.5 - 4 MN 2.5 - 5 استراحت روی مجاز حداکثر بخش ها ni max. 3 |
مس 60 - 66 آل 5 - 7.5 FE 2 - 4 MN 2.5 - 5 روی 22 - 28 ni max. 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | ماده برای بالاترین بارهای بدون حمله خورنده. بین المللی تا حدی استاندارد شده به گسترش زیادی |
||
| 2.0598.02 | cuzn25al5 | ب 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | cuzn25al5 | ب 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | cusn12 | هنوز استاندارد نشده است | مس 84 - 88 SN 11 - 13 PB 1 NI 2.0 SB 0.2 P 0.2 |
مس 85 - 88 SN 10 - 12 PB 1 - 1.5 NI 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | مواد با رزین پوشیدن خوب- تانک خوردگی و آب دریا مقاوم بین المللی تا حدی استاندارد |
|||
| 2.1052.03 | cusn12 | هنوز استاندارد نشده است | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | cusn12 | هنوز استاندارد نشده است | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) فرم تحویل: .01 = ریخته گری شن. .02 = ریخته گری گرانش. .03 = ریخته گری گریز از مرکز. .04 = ریخته گری مداوم | ||||||||||||||||
· روان کننده جامد پراکنده اجازه می دهد تا حرکات از هر جهت و عملکرد برتر را برای حرکات دقیقه ای ارائه دهد.
· بدون نیاز به روغن کاری قابل استفاده است.
· دارای مقاومت در برابر بار برتر ، خصوصیات سرعت و مقاومت در برابر سایش است.
· استاندارد و صفحات آستین بوشینگ استاندارد Oilles 2000 برای ماشینکاری اضافی در اندازه های مختلف موجود است.
| شرایط روغن کاری | خشک | روغن کاری تناوبی |
|---|---|---|
| دامنه دمای سرویس (℃) |
-40 ～+120 | -40 ～+120 |
| حداکثر مجاز فشار تماس: P (n/mm2) |
24.5 | 49 |
| حداکثر مجاز سرعت: v (اماس) |
0.50 | 1.00 |
| حداکثر مجاز مقدار PV (n/mm2 ・ m/s) |
1.63 | 2.45 |
مقادیر پرانتز فشارهای استاتیک آستین بوشینگ چند لایه سینتر شده است که فشارهای یاتاقان های چند لایه سینتر شده در برنامه های غیر حرکتی یا بسیار کم حرکت (0.0017 متر در ثانیه) است.
| تراکم | —— | g/cm3 | 6.3 |
|---|---|---|---|
| سختی | JIS K 7202-2 | HRM | 60-95 |
| میزان اشباع نفتی | —— | جلد ٪ | 12 |
· مقدار نشان داده شده در بالا برای لایه سینتر است.
· مقادیر نشان داده شده در بالا مقادیر معمولی هستند ، نه مقادیر استاندارد.
اگر مواد برنز بوشینگ 2000 با اتمام آن خریداری و از آن استفاده شود ، باید پس از ماشینکاری ، از روغن آن استفاده شود و سپس در محفظه مونتاژ شود. هنگامی که آستین بوشینگ یاتاقان چند لایه سینتر شده به مدت طولانی یا شسته شده ذخیره می شود ، باید دوباره روغن آنرا باردار شود و سپس در محفظه مونتاژ شود. برای این روش ، توضیحات مربوط به روش آغشته سازی روغن را که در صفحه 250 نشان داده شده است ، ببینید. یاتاقان های چند لایه آستین دار بوشینگ ماشین شده را به مدت 24 ساعت یا بیشتر در روغن روغن کاری به مدت 24 ساعت یا بیشتر قبل از استفاده از آن فرو کنید ، در صورتی که روغن (با گرمایش) غیرفعال است.
|
شناسه |
اود |
طول |
|
کلاس 7 تا 8 |
کلاس 6 تا 7 |
کلاس 8 تا 9 |
| شناسه | اود |
-0.1 طول L تحمل -0.3 |
||||||||||
| φd | تحمل | φd | تحمل | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 | 30 |
| 12 |
0.049 0.038 |
18 |
.0.034 0.023 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 | 121830 |
| 13 |
0.053 0.042 |
19 |
0.041 0.028 |
131910 | 131912 | 131915 | 131920 | 131925 | 131930 | |||
| 14 |
0.053 0.042 |
20 |
0.041 0.028 |
142010 | 142012 | 142015 | 142020 | 142025 | 142030 | |||
| 15 |
0.053 0.042 |
21 |
0.041 0.028 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | 152130 | ||
| 16 |
0.053 0.042 |
22 |
0.041 0.028 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | 162230 | |
| 18 |
0.053 0.042 |
24 |
0.041 0.028 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | 182430 | ||
| 20 |
0.060 0.047 |
28 |
0.041 0.028 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | 202830 | |
| 20 |
0.060 0.047 |
30 |
0.041 0.028 |
203015 | 203016 | 203020 | 203025 | 203030 | ||||
| 25 |
0.065 0.052 |
33 |
0.050 .0.034 |
253312 | 253315 | 253316 | 253320 | 253325 | 253330 | |||
| 25 |
0.065 0.052 |
35 |
0.050 .0.034 |
253515 | 253516 | 253520 | 253525 | 253530 | ||||
| 28 |
0.065 0.052 |
38 |
0.050 .0.034 |
283820 | 283825 | 283830 | ||||||
| 30 |
0.065 0.052 |
38 |
0.050 .0.034 |
303812 | 303815 | 303820 | 303825 | 303830 | ||||
| 30 |
0.065 0.052 |
40 |
0.050 .0.034 |
304015 | 304020 | 304025 | 304030 | |||||
| 35 |
0.076 0.060 |
44 |
0.050 .0.034 |
354420 | 354425 | 354430 | ||||||
| 35 |
0.076 0.060 |
45 |
0.050 .0.034 |
354520 | 354525 | 354530 | ||||||
| 40 |
0.076 0.060 |
50 |
0.050 .0.034 |
405015 | 405020 | 405025 | 405030 | |||||
| 45 |
0.081 0.065 |
55 |
0.060 0.041 |
455530 | ||||||||
| 45 |
0.081 0.065 |
60 |
0.060 0.041 |
456030 | ||||||||
| 50 |
0.081 0.065 |
60 |
0.060 0.041 |
506020 | 506030 | |||||||
| 50 |
0.081 0.065 |
62 |
0.060 0.041 |
506230 | ||||||||
| 50 |
0.081 0.065 |
65 |
0.060 0.041 |
506530 | ||||||||
| 55 |
.0.091 0.072 |
70 |
0.062 0.043 |
557030 | ||||||||
| 60 |
.0.091 0.072 |
74 |
0.062 0.043 |
607430 | ||||||||
| 60 |
.0.091 0.072 |
75 |
0.062 0.043 |
607530 | ||||||||
| 65 |
.0.091 0.072 |
80 |
0.062 0.043 |
|||||||||
| 70 |
.0.096 0.077 |
85 |
0.073 0.051 |
708530 | ||||||||
| 70 |
.0.096 0.077 |
90 |
0.073 0.051 |
|||||||||
| 75 |
.0.096 0.077 |
90 |
0.073 0.051 |
|||||||||
| 75 |
.0.096 0.077 |
95 |
0.073 0.051 |
|||||||||
| 80 |
.0.096 0.077 |
96 |
0.073 0.051 |
|||||||||
| 80 |
.0.096 0.077 |
100 |
0.073 0.051 |
|||||||||
| 90 |
.0.107 0.085 |
110 |
0.076 0.054 |
|||||||||
| 100 |
.0.107 0.085 |
120 |
0.076 0.054 |
|||||||||
| شناسه | اود |
طول L تحمل 0 0.3.3 |
|||||||||||
| φd | تحمل | φd | تحمل | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 100 | 120 |
| 12 |
010.011 0.0.003 |
18 |
0 0.008 |
121816 | 121825 | ||||||||
| 16 |
010.011 0.0.003 |
22 |
0 0.0.009 |
162216 | 162220 | 162230 | |||||||
| 20 |
0.013 0.004 |
28 |
0 0.0.009 |
202820 | 202830 | 202840 | |||||||
| 25 |
0.013 0.004 |
33 |
0 010.011 |
253325 | 253330 | 253340 | 253350 | ||||||
| 30 |
0.013 0.004 |
38 |
0 010.011 |
303830 | 303840 | 303850 | 303860 | ||||||
| 35 |
0.016 ＋0.005 |
44 |
0 010.011 |
354440 | 354450 | 354460 | |||||||
| 40 |
0.016 ＋0.005 |
50 |
0 010.011 |
405040 | 405050 | 405060 | |||||||
| 50 |
0.016 ＋0.005 |
62 |
0 0.013 |
506250 | 506280 | ||||||||
| 60 |
.0.019 0.006 |
74 |
0 0.013 |
607450 | 607460 | 607480 | |||||||
| 70 |
.0.019 0.006 |
85 |
0 0.015 |
708550 | 7085100 | ||||||||
| 80 |
.0.019 0.006 |
96 |
0 0.015 |
809650 | 809680 | 8096120 | |||||||
| 100 |
0.022 0.007 |
120 |
0 0.015 |
10012050 | 100120100 | 100120120 | |||||||
بوته های استوانه ای استاندارد ، بوته های فلنج ، واشرهای رانش و شکاف در دسترس هستند.
· نوع بدون سرب نیز موجود است
· تمام طرح های خاص طبق نیاز تولید می شوند
آستین بوشینگ Oilles 2000 به طور گسترده ای با بار زیاد با اصطکاک پایین و مقاومت در برابر سایش مناسب از قطعات مکانیکی درخواست شده است که در آن روغن داده می شود مانند صفحه پوشیدن خودرو ، روبات های صنعتی ، صفحه تزریق ، بوته های کراوات تزریق ، ماشین های ساختمانی که یاطاقان آستین بوشینگ و غیره هستند.
