جزئیات محصول:
|
| متری: | فولاد کربن اوه-کربن + برنز متخلخل + POM زرد | آبکاری: | قلع یا مس |
|---|---|---|---|
| نوع: | بوش بسته بندی شده ، واشر فشار | روغن کاری: | روغن کاری مرزی |
| سفارشی: | بر اساس نقشه یا نمونه | رنگ: | POM سیاه ، قرمز ، زرد ، آبی |
| کاربرد: | بوش پمپ آب اتومبیل | اندازه: | اندازه سفارشی |
| برجسته: | oil impregnated bushings,valve bearing |
||
همه کیفیت بالامحصولات بوش آستین مورد نیاز شما در چین است.به ما بگو!ما بلافاصله بوشهای آستین خود روان کننده مناسب را برای شما انتخاب می کنیم.امروز با ما تماس بگیرید
| خصوصیات فیزیکی و مکانیکی | ||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
| محدوده استفاده | ||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||
| برنامه احتمالی | ||||||||||||||||||||||||||||||
| خودرو: چرخ دنده های فرمان ، فرمان برقی ، بوش های پدال ، سرسره های صندلی ، بوشهای پایه دار ، محورهای درب عقب ، بوش های کولیس ترمز و ... صنعتی: تجهیزات حمل و نقل و بلند کردن مکانیکی ، سرسره های ماشین ، سیلندرهای هیدرولیک ، موتورهای هیدرولیکی ، بالابر اسکی ، تجهیزات پنوماتیک ، تجهیزات پزشکی ، ماشین آلات نساجی ، تجهیزات کشاورزی ، تجهیزات علمی و غیره |
||||||||||||||||||||||||||||||

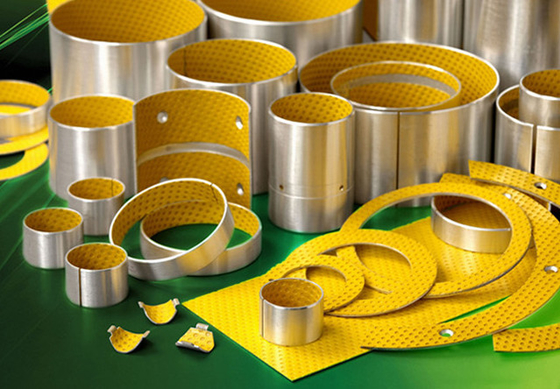

| قطعات استاندارد موجود | ||||||||||||||||||||||||||||||
| بوش استوانه ای | تراششونده | نوار / صفحه | ||||
| متریک | اینچ | متریک | اینچ | متریک | اینچ | |
راه حل تریبولوژی VIIPLUS هرگز توسط مواد و اشکال محدود نمی شود.چگونه می توانید مناسب ترین راه حل را به سریع ترین راه پیدا کنید؟
ساخته شده به سفارش از چین http://www.bronzegleitlager.com، به سرعت پارامترهای اندازه و سایر اطلاعات مورد نیاز مهندس را پیدا کنید
1ضخامت POM 0.30 ~ 0.50 میلی متر، فراهم می کند مقاومت در برابر سایش و اصطکاک کم حتی با فقط یک دقیقه حجم دهنده روان کننده ، این سطح تحمل الگویی از تورفتگی های دایره ای را دارد که باید روی مونتاژ بلبرینگ با گریس پر شود.
2. ضخامت پودر برنز متخلخل 0.20-0.35 میلی متر ، حداکثر را فراهم می کند.هدایت حرارتی دور از سطح یاتاقان ، همچنین به عنوان مخزنی برای مخلوط رزین عمل می کند.
3 فولاد کم کربن، ظرفیت حمل بار فوق العاده بالا ، اتلاف عالی گرما را فراهم می کند.
4. ضخامت ورق مس / قلع 0.002 میلی متر ، مقاومت در برابر خوردگی خوبی را ایجاد می کند.
برای برنامه های کاربردی شامل عملیات متناوب یا روغن کاری مرز توصیه می شود ...
خودرو: اتصالات تعلیق ، مجموعه های پایه و محورهای عقب تاکس ، لولاهای اتصال اتومبیل ، فرمان و سایر اتصالات ، اتصالات مفصلی ، لولاهای شاسی عقب ، غلتک های منصفانه ...
صنعت ماشین سازی
تجهیزات کشاورزی: گیربکس ، کلاچ ، چرخش های بیل و چرخنده های چرخ دنده ای برای جمع کننده های بیل ، یاطاقان محوری محور جلو ، یاطاقان جعبه بیکار فرمان و یاطاقان های اصلی برای ماشین های ... این مخصوصاً برای کاربردهایی که روان کننده به طور مداوم قابل تهیه نیست یا مناسب است بارها و بارها
ظرفیت بار بالا
مقاومت عالی در برابر ضربه و عملکرد خودمحوری
عملکرد عالی ضد آلودگی
اصطکاک خوب و مقاومت در برابر سایش
مقاومت خوب در برابر خوردگی شیمیایی
عملکرد اصطکاک خشک خوب

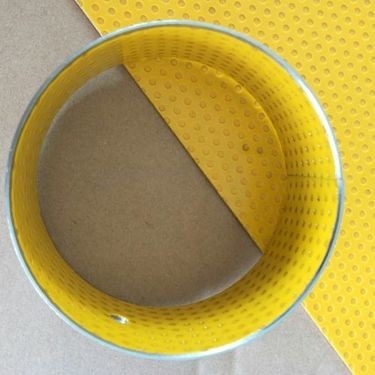

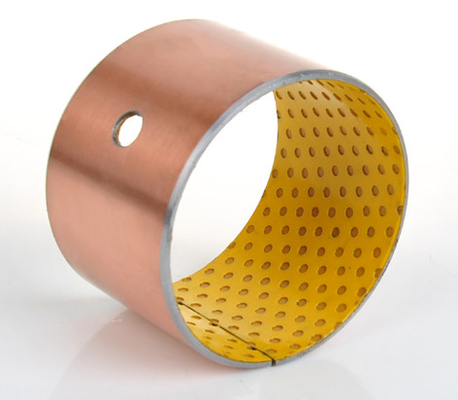

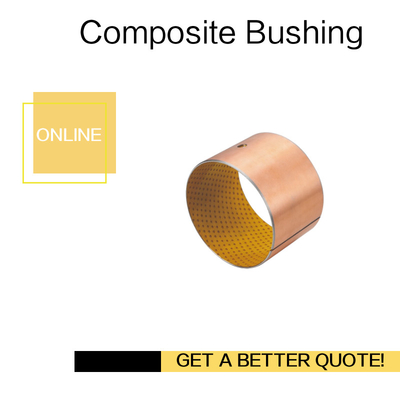

پوم یاتاقان لایه ای سه گانه متشکل از یک قاب فولادی با روکش مسی ، یک لایه میانی از برنز پخت شده و یک سطح تحمل آستین خود روان کننده از پلاستیک استال است (POM)
سطح تحمل آستین خود روان کننده دارای جیب های چربی است که روان کننده را برای تدریجی جاسازی می کند
آزاد در حین کار.لایه لغزش همچنین توانایی خوبی در جاسازی خاک و ذرات کوچک دارد که می تواند به شافت آسیب برساند.POM می تواند نسبتاً مقاومت کندبارهای زیاد و برای حرکات و سازه های دوار و نوسانی با شروع و توقف مکرر مناسب است.
یاتاقان آستین خود روان کننده POMقابل کار نیستند (بدون سوراخکاری یا سنگ زنی)نه از داخل و نه از قطر خارج.آنها از قبل برای مونتاژ آماده شده اند.بلبرینگ ها به گونه ای طراحی شده اند که هنگام قرار دادن یاتاقان در داخل محفظه ، می توان شکاف جفت شدن را از بین برد.با این حال ، نقطه جفت شدن یاتاقان آستین خود روان کننده باید به دور از منطقه بار قرار گیرد.
| دی (میلی متر) | انجام (میلی متر) | B (میلی متر) | یاتاقان | شافت | بزرگترین قطر (میلی متر) | حداقل قطر (میلی متر) | حداکثر فاصله (میلی متر) | حداقل ترخیص کالا از گمرک (میلی متر) | |
| 0203DU | 2 | 3.5 | 3 | H6 | h6 | 2.048 | 2 | 0.054 | 0 |
| 0205DU | 2 | 3.5 | 5 | H6 | h6 | 2.048 | 2 | 0.054 | 0 |
| 0303DU | 3 | 4.5 | 3 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| 0305DU | 3 | 4.5 | 5 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| 0306DU | 3 | 4.5 | 6 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| 0403DU | 4 | 5.5 | 3 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| 0404DU | 4 | 5.5 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| 0406DU | 4 | 5.5 | 6 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| 0410DU | 4 | 5.5 | 10 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| 0505DU | 5 | 7 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| 0508DU | 5 | 7 | 8 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| 0510DU | 5 | 7 | 10 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| 0604DU | 6 | 8 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| 0606DU | 6 | 8 | 6 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| 0608DU | 6 | 8 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| 0610DU | 6 | 8 | 10 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| 0705DU | 7 | 9 | 5 | H7 | f7 | 7.055 | 6.99 | 0.083 | 0.003 |
| 0710DU | 7 | 9 | 10 | H7 | f7 | 7.055 | 6.99 | 0.083 | 0.003 |
| 0806DU | 8 | 10 | 6 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| 0808DU | 8 | 10 | 8 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| 0810DU | 8 | 10 | 10 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| 0812DU | 8 | 10 | 12 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| 1006DU | 10 | 12 | 6 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1008DU | 10 | 12 | 8 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1010DU | 10 | 12 | 10 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1012DU | 10 | 12 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1015DU | 10 | 12 | 15 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1020DU | 10 | 12 | 20 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| 1208DU | 12 | 14 | 8 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1210DU | 12 | 14 | 10 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1212DU | 12 | 14 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1215DU | 12 | 14 | 15 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1220DU | 12 | 14 | 20 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1225DU | 12 | 14 | 25 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| 1310DU | 13 | 15 | 10 | H7 | f7 | 13.058 | 12.99 | 0.092 | 0.006 |
| 1320DU | 13 | 15 | 20 | H7 | f7 | 13.058 | 12.99 | 0.092 | 0.006 |
| 1405DU | 14 | 16 | 5 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1410DU | 14 | 16 | 10 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1412DU | 14 | 16 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1415DU | 14 | 16 | 15 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1420DU | 14 | 16 | 20 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1425DU | 14 | 16 | 25 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| 1510DU | 15 | 17 | 10 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| 1512DU | 15 | 17 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| 1515DU | 15 | 17 | 15 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| 1520DU | 15 | 17 | 20 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| 1525DU | 15 | 17 | 25 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| 1610DU | 16 | 18 | 10 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| 1612DU | 16 | 18 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| 1615DU | 16 | 18 | 15 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| 1620DU | 16 | 18 | 20 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| 1625DU | 16 | 18 | 25 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| 1720DU | 17 | 19 | 20 | H7 | f7 | 17.061 | 16.99 | 0.095 | 0.006 |
| 1810DU | 18 | 20 | 10 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| 1815DU | 18 | 20 | 15 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| 1820DU | 18 | 20 | 20 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| 1825DU | 18 | 20 | 25 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| 2010DU | 20 | 23 | 10 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| 2015DU | 20 | 23 | 15 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| 2020DU | 20 | 23 | 20 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| 2025DU | 20 | 23 | 25 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| 2030DU | 20 | 23 | 30 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| 2215DU | 22 | 25 | 15 | H7 | f7 | 22.071 | 21.99 | 0.112 | 0.01 |
| 2220DU | 22 | 25 | 20 | H7 | f7 | 22.071 | 21.99 | 0.112 | 0.01 |
| 2225DU | 22 | 25 | 25 | H7 | f7 | 22.071 | 21.99 | 0.112 | 0.01 |
| 2230DU | 22 | 25 | 30 | H7 | f7 | 22.071 | 21.99 | 0.112 | 0.01 |
| 2415DU | 24 | 27 | 15 | H7 | f7 | 24.071 | 23.99 | 0.112 | 0.01 |
| 2420DU | 24 | 27 | 20 | H7 | f7 | 24.071 | 23.99 | 0.112 | 0.01 |
| 2425DU | 24 | 27 | 25 | H7 | f7 | 24.071 | 23.99 | 0.112 | 0.01 |
| 2430DU | 24 | 27 | 30 | H7 | f7 | 24.071 | 23.99 | 0.112 | 0.01 |
| 2515DU | 25 | 28 | 15 | H7 | f7 | 25.071 | 99/24 | 0.112 | 0.01 |
| 2520DU | 25 | 28 | 20 | H7 | f7 | 25.071 | 99/24 | 0.112 | 0.01 |
| 2525DU | 25 | 28 | 25 | H7 | f7 | 25.071 | 99/24 | 0.112 | 0.01 |
| 2530DU | 25 | 28 | 30 | H7 | f7 | 25.071 | 99/24 | 0.112 | 0.01 |
| 2550DU | 25 | 28 | 50 | H7 | f7 | 25.071 | 99/24 | 0.112 | 0.01 |
| 2815DU | 28 | 32 | 15 | H7 | f7 | 28.085 | 27.99 | 0.126 | 0.01 |
| 2820DU | 28 | 32 | 20 | H7 | f7 | 28.085 | 27.99 | 0.126 | 0.01 |
| 2825DU | 28 | 32 | 25 | H7 | f7 | 28.085 | 27.99 | 0.126 | 0.01 |
| 2830DU | 28 | 32 | 30 | H7 | f7 | 28.085 | 27.99 | 0.126 | 0.01 |
| 3010DU | 30 | 34 | 10 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| 3015DU | 30 | 34 | 15 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| 3020DU | 30 | 34 | 20 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| 3025DU | 30 | 34 | 25 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| 3030DU | 30 | 34 | 30 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| 3040DU | 30 | 34 | 40 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| 3220DU | 32 | 36 | 20 | H7 | f7 | 32.085 | 31.99 | 0.135 | 0.015 |
| 3230DU | 32 | 36 | 30 | H7 | f7 | 32.085 | 31.99 | 0.135 | 0.015 |
| 3240DU | 32 | 36 | 40 | H7 | f7 | 32.085 | 31.99 | 0.135 | 0.015 |
| 3520DU | 35 | 39 | 20 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| 3530DU | 35 | 39 | 30 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| 3535DU | 35 | 39 | 35 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| 3540DU | 35 | 39 | 40 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| 3550DU | 35 | 39 | 50 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| 3720DU | 37 | 41 | 20 | H7 | f7 | 37.085 | 36.99 | 0.135 | 0.015 |
| 4020DU | 40 | 44 | 20 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| 4030DU | 40 | 44 | 30 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| 4040DU | 40 | 44 | 40 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| 4050DU | 40 | 44 | 50 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| 4520DU | 45 | 50 | 20 | H7 | f7 | 45.105 | 99/44 | 0.155 | 0.015 |
| 4530DU | 45 | 50 | 30 | H7 | f7 | 45.105 | 99/44 | 0.155 | 0.015 |
| 4540DU | 45 | 50 | 40 | H7 | f7 | 45.105 | 99/44 | 0.155 | 0.015 |
| 4545DU | 45 | 50 | 45 | H7 | f7 | 45.105 | 99/44 | 0.155 | 0.015 |
| 4550DU | 45 | 50 | 50 | H7 | f7 | 45.105 | 99/44 | 0.155 | 0.015 |
| 5020DU | 50 | 55 | 20 | H7 | f7 | 50.11 | 49.99 | 0.16 | 0.015 |
| 5030DU | 50 | 55 | 30 | H7 | f7 | 50.11 | 49.99 | 0.16 | 0.015 |
| 5040DU | 50 | 55 | 40 | H7 | f7 | 50.11 | 49.99 | 0.16 | 0.015 |
| 5050DU | 50 | 55 | 50 | H7 | f7 | 50.11 | 49.99 | 0.16 | 0.015 |
| 5060DU | 50 | 55 | 60 | H7 | f7 | 50.11 | 49.99 | 0.16 | 0.015 |
| 5520DU | 55 | 60 | 20 | H7 | f7 | 55.11 | 99/54 | 0.17 | 0.02 |
| 5525DU | 55 | 60 | 25 | H7 | f7 | 55.11 | 99/54 | 0.17 | 0.02 |
| 5530DU | 55 | 60 | 30 | H7 | f7 | 55.11 | 99/54 | 0.17 | 0.02 |
| 5540DU | 55 | 60 | 40 | H7 | f7 | 55.11 | 99/54 | 0.17 | 0.02 |
| 5550DU | 55 | 60 | 50 | H7 | f7 | 55.11 | 99/54 | 0.17 | 0.02 |
| 5555DU | 55 | 60 | 55 | H7 | f7 | 55.11 | 99/54 | 0.17 | 0.02 |
| 5560DU | 55 | 60 | 60 | H7 | f7 | 55.11 | 99/54 | 0.17 | 0.02 |
| 6020DU | 60 | 65 | 20 | H7 | f7 | 60.11 | 59.99 | 0.17 | 0.02 |
| 6030DU | 60 | 65 | 30 | H7 | f7 | 60.11 | 59.99 | 0.17 | 0.02 |
| 6040DU | 60 | 65 | 40 | H7 | f7 | 60.11 | 59.99 | 0.17 | 0.02 |
| 6050DU | 60 | 65 | 50 | H7 | f7 | 60.11 | 59.99 | 0.17 | 0.02 |
| 6060DU | 60 | 65 | 60 | H7 | f7 | 60.11 | 59.99 | 0.17 | 0.02 |
| 6070DU | 60 | 65 | 70 | H7 | f7 | 60.11 | 59.99 | 0.17 | 0.02 |
| 6530DU | 65 | 70 | 30 | H7 | f7 | 11/65 | 64.99 | 0.17 | 0.02 |
| 6550DU | 65 | 70 | 50 | H7 | f7 | 11/65 | 64.99 | 0.17 | 0.02 |
| 6570DU | 65 | 70 | 70 | H7 | f7 | 11/65 | 64.99 | 0.17 | 0.02 |
| 7040DU | 70 | 75 | 40 | H7 | f7 | 70.11 | 69.99 | 0.17 | 0.02 |
| 7050DU | 70 | 75 | 50 | H7 | f7 | 70.11 | 69.99 | 0.17 | 0.02 |
| 7070DU | 70 | 75 | 70 | H7 | f7 | 70.11 | 69.99 | 0.17 | 0.02 |
| 7560DU | 75 | 80 | 60 | H7 | f7 | 75.11 | 74.99 | 0.17 | 0.02 |
| 7580DU | 75 | 80 | 80 | H7 | f7 | 75.11 | 74.99 | 0.17 | 0.02 |
| 8040DU | 80 | 85 | 40 | H7 | h8 | 80.155 | 80.02 | 0.201 | 0.02 |
| 8060DU | 80 | 85 | 60 | H7 | h8 | 80.155 | 80.02 | 0.201 | 0.02 |
| 8080DU | 80 | 85 | 80 | H7 | h8 | 80.155 | 80.02 | 0.201 | 0.02 |
| 80100DU | 80 | 85 | 100 | H7 | h8 | 80.155 | 80.02 | 0.201 | 0.02 |
| 8530DU | 85 | 90 | 30 | H7 | h8 | 85.155 | 85.02 | 0.209 | 0.02 |
| 8560DU | 85 | 90 | 60 | H7 | h8 | 85.155 | 85.02 | 0.209 | 0.02 |
| 85100DU | 85 | 90 | 100 | H7 | h8 | 85.155 | 85.02 | 0.209 | 0.02 |
| 9060DU | 90 | 95 | 60 | H7 | h8 | 90.155 | 90.02 | 0.209 | 0.02 |
| 90100DU | 90 | 95 | 100 | H7 | h8 | 90.155 | 90.02 | 0.209 | 0.02 |
| 9560DU | 95 | 100 | 60 | H7 | h8 | 95.155 | 95.02 | 0.209 | 0.02 |
| 95100DU | 95 | 100 | 100 | H7 | h8 | 95.155 | 95.02 | 0.209 | 0.02 |
| 10050DU | 100 | 105 | 50 | H7 | h8 | 100.155 | 100.02 | 0.209 | 0.02 |
| 10060DU | 100 | 105 | 60 | H7 | h8 | 100.155 | 100.02 | 0.209 | 0.02 |
| 100115DU | 100 | 105 | 115 | H7 | h8 | 100.155 | 100.02 | 0.209 | 0.02 |
| 10560DU | 105 | 110 | 60 | H7 | h8 | 105.155 | 105.02 | 0.209 | 0.02 |
| 105115DU | 105 | 110 | 115 | H7 | h8 | 105.155 | 105.02 | 0.209 | 0.02 |
| 11060DU | 110 | 115 | 60 | H7 | h8 | 110.155 | 110.02 | 0.209 | 0.02 |
| 110115DU | 110 | 115 | 115 | H7 | h8 | 110.155 | 110.02 | 0.209 | 0.02 |
| 11550DU | 115 | 120 | 50 | H7 | h8 | 115.155 | 115.02 | 0.209 | 0.02 |
| 11570DU | 115 | 120 | 70 | H7 | h8 | 115.155 | 115.02 | 0.209 | 0.02 |
| 12050DU | 120 | 125 | 50 | H7 | h8 | 120.21 | 120.07 | 0.264 | 0.07 |
| 12060DU | 120 | 125 | 60 | H7 | h8 | 120.21 | 120.07 | 0.264 | 0.07 |
| 120100DU | 120 | 125 | 100 | H7 | h8 | 120.21 | 120.07 | 0.264 | 0.07 |
| 125100DU | 125 | 130 | 100 | H7 | h8 | 125.21 | 125.07 | 0.273 | 0.07 |
| 13060DU | 130 | 135 | 60 | H7 | h8 | 130.21 | 130.07 | 0.273 | 0.07 |
| 130100DU | 130 | 135 | 100 | H7 | h8 | 130.21 | 130.07 | 0.273 | 0.07 |
| 13560DU | 135 | 140 | 60 | H7 | h8 | 135.21 | 135.07 | 0.273 | 0.07 |
| 13580DU | 135 | 140 | 80 | H7 | h8 | 135.21 | 135.07 | 0.273 | 0.07 |
| 14060DU | 140 | 145 | 60 | H7 | h8 | 140.21 | 140.07 | 0.273 | 0.07 |
| 140100DU | 140 | 145 | 100 | H7 | h8 | 140.21 | 140.07 | 0.273 | 0.07 |
| 15060DU | 150 | 155 | 60 | H7 | h8 | 150.21 | 150.07 | 0.273 | 0.07 |
| 15080DU | 150 | 155 | 80 | H7 | h8 | 150.21 | 150.07 | 0.273 | 0.07 |
| 150100DU | 150 | 155 | 100 | H7 | h8 | 150.21 | 150.07 | 0.273 | 0.07 |
| 16080DU | 160 | 165 | 80 | H7 | h8 | 160.21 | 160.07 | 0.273 | 0.07 |
| 160100DU | 160 | 165 | 100 | H7 | h8 | 160.21 | 160.07 | 0.273 | 0.07 |
| 180100DU | 180 | 185 | 100 | H7 | h8 | 180.216 | 180.07 | 0.279 | 0.07 |
| 200100DU | 200 | 205 | 100 | H7 | h8 | 200.216 | 200.07 | 2828/0 | 0.07 |
| 210100DU | 210 | 215 | 100 | H7 | h8 | 210.216 | 210.07 | 2828/0 | 0.07 |
| 220100DU | 220 | 225 | 100 | H7 | h8 | 220.216 | 220.07 | 2828/0 | 0.07 |
| 250100DU | 250 | 255 | 100 | H7 | h8 | 250.222 | 250.07 | 0.294 | 0.07 |
| 300100DU | 300 | 305 | 100 | H7 | h8 | 300.222 | 300.07 | 0.303 | 0.07 |
همیشه صفحه کشویی (ورق ها یا واشر) را از سطح کشویی به سمت سطح فولاد ببرید یا بچسبانید.بلبرینگ آستین خود روان کننده قرار است از داخل به سمت خارج برش داده شود.این کار برای جلوگیری از تقسیم سه لایه است.بنابراین همیشه از لایه نرم به سمت لایه سختتر شروع کنید.
همچنین به شما کمک می کند هرگونه سوراخ در مسیر درست (نه به سمت سطح کشویی) نگه دارید.
لطفا در صورت نیاز به اطلاعات بیشتر درنگ نکنید.
رولبرینگ ، واشر یا ورق های خود روان کننده آستین POM خود روانکارییاتاقان های آستین از قبل روغن کاری شده اند و بنابراین روغن کاری از طریق چربی یا روغن توصیه می شود.از طریق افزودن رزین روغنی به مخلوط POM ، بوشهای یاتاقان آستین فولادی POM در واقع قادر به مدتی خشک و بدون شکستن هستند.از هر نوع گریس ، روغن یا روان کننده دیگری می توان استفاده کرد زیرا لایه POM به هیچ وجه برای واکنش شیمیایی مواد افزودنی در روان کننده ها حساس نیست.
در صورت درخواست ، ما می توانیم اندازه های اینچ ، طول های ویژه ، موارد را ارائه دهیم.به نقاشی
| داده های تکنیکی | |
| مواد: | لایه کشویی رزین استیل / اسید / رزین استال |
| استاندارد: | یاتاقان های چند لایه |
| لایه کشویی (ضخامت): | 0.3-0.5 میلی متر |
| مقاومت کششی Rm: | - |
| قدرت عملکرد Rp 0.2: | - |
| طول در٪ A10: | - |
| سختی: | - |
| ضریب اصطکاک | 0.05-0.25µ |
| هدایت حرارتی: | 40 وات بر متر · K |
| محدوده دما: | -40 درجه سانتیگراد / 110 درجه سانتیگراد |
| حداکثربار استاتیک: | 140N / mm² |
| حداکثربار ، پویا: | 70N / mm² |
| حداکثرسرعت کشویی (w.lubr.): | روغن زدن2.5m / s - با روغن کاری.5 متر در ثانیه |
| مقدار PV ، Mpa xm / s ، | 3 |
| مواد شمارنده | |
| سختی شفت پیشنهادی: | > 180HB |
| Recزبری سطح شافت (Ra) | 0.4 |
| تحمل توصیه شده: | f7 / h8 |
| خانه: | H7 |
از DIN ISO می توان برای انتخاب اندازه مناسب برای جایگزینی آستین مسی روغنی چرب در همان اندازه استفاده کرد
- مناسب برای dirtyand |و همچنین محیط های چالش برانگیز
- نگهداری (از قبل روغن کاری شده).
-- زندگی طولانی
مناطق استفاده
جنگل ، بسته بندی و ، کشاورزی ، ماشین آلات
بازار مواد غذایی ، سیلندرهای هیدرولیک و غیره
شکل ها
یاتاقانهای استوانه ای ساده ، واشر رانش و همچنین صفحات کشویی.
VIIPLUS خدمات متنوعی را به مشتریان جهانی ما ارائه می دهد که تجربه خرید شیرهای بوش و بلبرینگ را از VIIPLUS افزایش داده و به سرمایه گذاری شما از مشاوره قبل از فروش و خدمات پس از فروش مداوم ارزش می بخشد.
مواد تحمل آستین خود روان کننده VIIPLUS ریخته گری سطح بالایی را به بخش شیرهای ما شامل مواد مانند (دمای پایین) فولاد کربن / فولاد ضد زنگ / PTFE بوش POM و فولادهای آلیاژی برنز بلبرینگ آستین خود روان کننده ارائه می دهد.تمام تجزیه و تحلیل های مربوط به قالب و الگوها در محل خود ما انجام می شود تا سطح ریخته گری و کیفیت ثابت را تضمین کند.

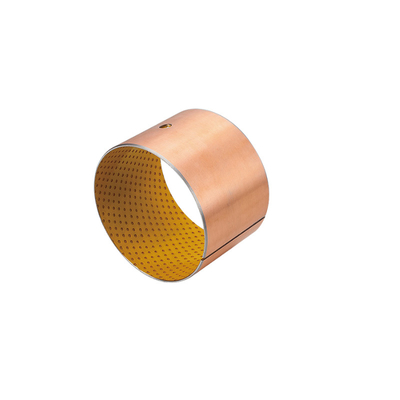

یاتاقان آستین خود روان کننده VSB-20 Boundaryکیفیت بالا DX Bushing POM Bush چین تولید کننده
· یاتاقان آستین خود روان کننده حاشیه ای برای برنامه های روغنکاری روغن یا روغن
· قطعات استاندارد حاوی تورفتگی های گریس در لایه کشویی است.لایه کشویی ساده در صورت درخواست موجود است
· عملکرد بهینه تحت بارهای نسبتاً زیاد و سرعت پایین
· مناسب برای حرکات خطی ، نوسانی و چرخشی
· طیف گسترده ای از قطعات موجود در انبار
مناسب برای حرکت چرخشی و نوسانی ، نیاز به تعمیر و نگهداری کمتر به دلیل طولانی بودن فواصل روغن گیری ، سایش کمتر ، حساسیت کمتر به بارگذاری لبه ، عدم جذب آب و در نتیجه عدم تورم ، رفتارهای خوب میرایی ، مقاومت خوب در برابر بارهای شوک.
توصیه می شود برای یاطاقان آستین خود روان کننده گریس اولیه استفاده شود.این ماده دارای مقاومت در برابر سایش است و می تواند تحت شرایط مقاومت متوسط ، زیاد ، مقاومت در برابر ضربه و گرد و غبار مورد استفاده قرار گیرد.مانند محور کامیون یا وسیله نقلیه تجاری ، ترمز ، سیستم تعلیق ، و همچنین ماشین آلات کشاورزی ، ماشین آلات جنگل ، تجهیزات تدارکات و دیگر یاطاقان دشت های عمومی صنعتی ، می توانند آستین مسی عمومی ، آستین فولادی را جایگزین کنند.
1. ضخامت POM 0.30 ~ 0.50 میلی متر.این مقاومت در برابر سایش و اصطکاک کم حتی با تهیه تنها یک دقیقه حجم روان کننده را فراهم می کند ، این سطح تحمل آستین خود روان کننده الگویی از تورفتگی های دایره ای را به همراه دارد که باید روی مونتاژ بلبرینگ با روغن پر شود.
2. ضخامت پودر برنز متخلخل 0.20-0.35 میلی متر.یک ترکیب خاص از پودر مس به صورت گرمایی در پشت فولاد ذوب می شود.این لایه تماس به عنوان یک لنگر برای لایه PTFE عمل می کند و رسوب حرارتی را از سطح تحمل آستین خود روان کننده انجام می دهد.
3 فولاد کم کربنتنظیم پایه تحمل آستین خود روان کننده ، پشت فولادی ویژگی های پایداری ، حمل بار و اتلاف حرارت استثنایی را فراهم می کند.

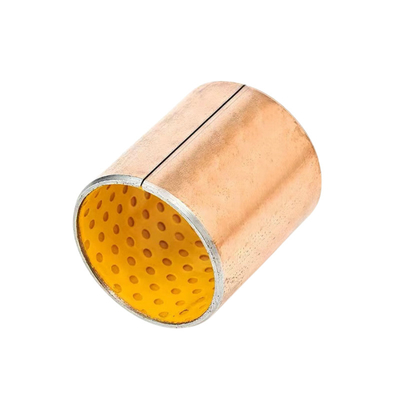

· فلز-پلیمر مواد بوش کامپوزیت
· پشت استیل + سینتر برنز متخلخل +
POM با تورفتگی های آستین خود روان کننده
|
عملکرد عملیاتی |
|
|
خشک |
فقیر |
|
روغن کاری شده |
خوب |
|
روغنکاری شده |
خیلی خوب |
|
آب روغن کاری شده |
فقیر |
|
فرآیند مایع روغن کاری شده |
فقیر |
|
حداکثربار |
ایستا |
250N / mm2 |
|
پویا |
140N / mm2 |
|
|
|
نوسان چرخان |
60N / mm2 |
|
حداکثرسرعت |
خشک |
2 متر در ثانیه |
|
روغن کاری |
> 2 متر در ثانیه |
|
|
حداکثرPV (خشک) |
زمان کوتاه |
3.6N / mm2 * · m / s |
|
مداوم |
1.8N / mm2 * · m / s |
|
|
دما |
-195 ℃ ~ + 280 |
|
|
ضریب اصطکاک خشک |
0.020 ~ 0.20 |
|
|
روغن کاری |
> 2 متر در ثانیه |
|
|
هدایت حرارتی |
42 وات (متر · k) -1 |
|
|
ضریب انبساط حرارتی |
11 * 10-6k-1 |
|
فرم های یاتاقان آستین خود روان کننده در ابعاد استاندارد موجود است
· بوشهای استوانه ای
· واشر تراست
· صفحات کشویی
یاتاقان آستین خود روانکاری متریک و بوشهای امپریالیستی ساخته شده به سفارش: فرمهای استاندارد بوش در ابعاد خاص ، نیم بوش ، اشکال خاصی که با مهر زنی بدست می آیند ، یاتاقان آستین خود روان کننده با بریدگی های محل ، سوراخ های تحمل آستین خود روان کننده و شیارهای تراش خورده ، سفارشی طرح های تحمل آستین خود روان کننده
پروژه خود را با یک مهندس برنامه شروع کنید
بلبرینگ ساده و بوشینگ های خود روان کننده |مهندسی سطح VIIPLUS | فناوری تحمل
بوش ، یاطاقان روانکاری ، یاطاقان کامپوزیت ، یاطاقان فلزی ، یاطاقان کمپرسور ، فلز پلیمر ، زخم رشته ای ، یاطاقان ساده ، بلبرینگ فلنج ، یاطاقان پلیمری ، بوش فلنج ، یاطاقان پمپ ، بوش فلنج ، صفحات ، یاطاقان صنعتی
بلبرینگ روکش دار Pom ، یاطاقان کامپوزیت فلزی - پلیمری ، ساخت ، فروش عمده
تماس با شخص: tiffany
