چین برنز Gleitlager سازنده

صفحه کشویی PAS برنز مواد برنز بوشینگ متریال بدون آستین بدون ورق صفحه

جزئیات محصول:
محل منبع: یاتاقان ساده
نام تجاری: China Plain-Bearing
گواهی: DIN 1494/ISO 3547
شماره مدل: بلبرینگ کشویی کامپوزیتی پیچیده شده
پرداخت:
مقدار حداقل تعداد سفارش: 500 قطعه / قطعه
قیمت: flat strip material inch sizes Manufacturers,Factory Price
جزئیات بسته بندی: بسته بندی بوشینگ حمل و نقل: کارتن در هر مورد چوبی یا پالت.
زمان تحویل: 20 15 20 روز
شرایط پرداخت: TT در پیشرفت
قابلیت ارائه: 1000000 قطعه / قطعه در هر ماه بوشینگ ساده

اطلاعات تکمیلی

متری: استیل + برنز متخلخل + نوار PTFE آبکاری: قلع یا مس
امکانات: برنامه های کم کار شده و روانکاری شده تایپ کنید: بوشهای بسته بندی شده ، بلبرینگ فلنجد ، واشر محوری
به پایان رساندن: قلع اندود ، برنج اندود استفاده ویژه:: صفحه فولادی با استحکام بالا
کاربرد: ماشین آلات چاپ و رنگرزی و ماشین آلات مورد استفاده در صنعت اقیانوس ، و غیره
برجسته:

du strip

,

self lubricating bearing strip

توضیحات محصول

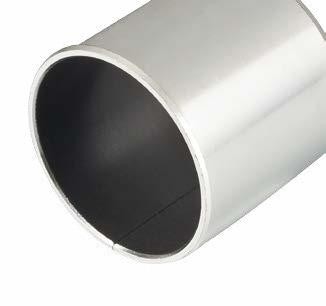

بوشینگ برنز خود روان کننده ، فولادی با پشتیبانیبلبرینگ DU ساده

آستین تعویض بلبرینگ گارلک





بلبرینگ ساده - اندازه مته ، اندازه OD ، اندازه طول ، ماده PTFE

یاطاقان ساده 80160 / DU - ID = 242 ، OD = 247 ، طول = 100 میلی متر
یاطاقان ساده 80161 / DU - ID = 300 ، OD = 305 ، طول = 100 میلی متر





بلبرینگ کشویی VIIPLUS دامنه ما برای SME ارائه شده شامل فلز بوشینگ ، آستین استیل BushingThrust واشر ، صفحه گرافیتی برنز ، بشقاب گیربکس دریچه سوپاپ ، و موارد دیگر.علاوه بر اینها ، ما همچنین نوارهای بلبرینگ روکش فلزی ، خدمات صادرات مواد و موارد دیگر را ارائه می دهیم.



مواد یاطاقان aring های ساده نوارهای بلبرینگ ساده ، مسیرهای کشویی PAS Strips جزئیات با جزئیات DU Strip Metric Streifen، Gleitbahnen |VSB-10





آغشته به روان کننده اختصاصی خود ما ، این بوش ها از PTFE و مواد ویژه ای تشکیل شده اند که به طور یکنواخت درون رزین پلاستیکی پلی ساکت پراکنده شده اند ، یک ماده پلاستیکی که ویژگی های تحمل بسیار خوبی دارد.




نوارهای VSB-10 ، مسیرهای کشویی PAS


نوارهای استیل + پودر برنز + نوار PTFE / فیبر (DU)


برای همه صنعت جهانی



ارائه محصولات روان کننده خود با کیفیت بالا



یاطاقان Self های خود روان کننده فولادی پیچیده سری کشویی روغنی




مشخصات



VSB-10 Streifen ، Gleitbahnen PAS
نوارهای PAS به عنوان یک بخش یکنواخت مواد در دسترس هستند.از این بخش مواد می توان برای ساخت عناصر کشویی در انواع مختلف استفاده کرد
اشکال

Self-Lubricating Bronze Bushing

فهرست مطالب
اطلاعات مواد
تولید یاتاقان ساده
ویژگی ها: بدون تعمیر و نگهداری و قوی
ترکیب مواد
مدل ها و جداول ابعاد
اطلاعات بیشتر

بلبرینگ ساده تولید محصول DU

طرح های استاندارد عبارتند از:



Cylindrical bushes



بوش PAP ...

بوشهای استوانه ای




فلنج بوش PAF ..

بوش یقه




واشر محوری PAW ..

واشرها





Strips



نوارها



خصوصیات مواد نوار VSB-10



  • تمایل به لغزش بسیار پایین

  • سایش کم

  • مقاومت شیمیایی خوب

  • مقدار اصطکاک کم است

  • تمایل به جوشکاری با فلز وجود ندارد

  • بسیار مقاوم در برابر تورم

  • آب را جذب نمی کند



مناطق برگزیده برنامه





  • عملکرد بدون تعمیر و نگهداری در شرایط خشک کن

  • حرکات چرخشی یا نوسان کننده

  • تا سرعت 2 متر بر ثانیه

  • حرکات خطی

  • محدوده دما -200 درجه سانتی گراد تا 280 درجه سانتی گراد

ترکیب مواد

نوارها ترکیب مواد



  • سیستم لایه 10 srtips

    1. لایه در حال اجرا

    ماتریس PTFE با عامل حجیم



    ضخامت لایه [mm]:

    حداکثر0.03

    2. لایه کشویی

    قلع- سرب- برنز



    ضخامت لایه [mm]:

    0.20-0.35

    حجم منافذ [٪]:

    تقریباً30

    3. عقب نگه داشتن

    فولاد



    ضخامت فولاد [mm]:

    متغیر

    سختی فولاد [HB]:

    100-180





    1 منافذ لایه کشویی نیز با این جرم روان کننده پر می شود.

    مدل ها و جداول ابعاد

    با پشت فولادی ، بدون تعمیر و نگهداری

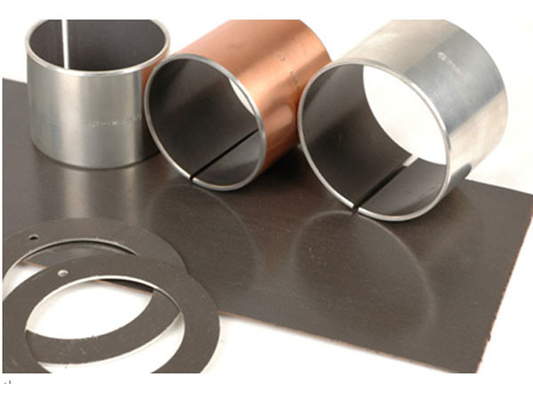

    صفحه کشویی PAS برنز مواد برنز بوشینگ متریال بدون آستین بدون ورق صفحه 3



اگر از این بخش ها برای ایجاد مسیرهای کشویی استفاده شود ، آنها عملکردهای اصلی زیر را دارند:



  • جذب و انتقال نیروهایی که به صورت عمودی به سطح در حال اجرا عمل می کنند

  • ثابت کردن اجزای متحرک به یکدیگر

  • اطمینان از دقت راهنمایی برای حرکات محوری در کل طول عمر

  •

نوارها در دو گروه ماده موجود است:





  • گروه مواد P1 برای کاربردهای خشک و بدون تعمیر و نگهداری

  • گروه مواد P2 برای کاربردهای کم روغن و کم کاری

برای استفاده از مزایای هر گروه و تصمیم گیری در مورد کدام گروه مواد برای استفاده مناسب ، لطفاً به اطلاعات ارائه شده در بخش بوته های استوانه ای ، آسترهای فلنج و واشرهای رانش مراجعه کنید.
VSB-10فولاد + پودر برنز + PTFE / فیبر (DU) بوشینگ

مواد بوشینگ مناسب برای کاربردهای روغن کاری شده
· بوش های خود روان کننده بسیار ارائه می دهند سایش خوب و عملکرد اصطکاک کم بیش از طیف گسترده ای از بارها ، سرعت و دما در شرایط دویدن خشک
بلبرینگ ضد اصطکاک مناسب برای حرکات خطی ، نوسان کننده و چرخشی

مواد به گونه ای طراحی شده اند که بدون روغنکاری اضافی کار کنند و در صورت وجود روغن کاری بسیار عالی عمل می کنند. اصطکاک کم ، میزان سایش کم ، ویژگی های کشویی خوب و جذب بسیار کم از ویژگی های این ماده است. بوش های VSB-10 از حرکت دوار ، خطی و نوسانی پشتیبانی می کنند.


ساختار



1 PTFE / فیبر ضخامت مخلوط 0.03 0.01 0.03 میلی متر.این سطح تماس برای شافت چرخان است.قسمتهای جزئی لایه PTFE و ماده برنزی سینتر شده برای ایجاد یک فیلم روان کننده جامد ، که شافت را پوشانده است ، ترکیب می شوند.

2. ضخامت پودر برنز ساخته شده با ضخامت 0.20 * 0.35 میلی متر ، یک ترکیب ویژه از پودر مس به طور حرارتی به پشت فولاد آغشته می شود.این لایه تماس به عنوان لنگر لایه PTFE عمل می کند و ساخت حرارتی را به دور از سطح یاتاقان انجام می دهد.
3. پشتوانه فولادی کم کربن.پشتی فولادی با تنظیم پایه ها ، پایداری استثنایی ، باربری و خصوصیات اتلاف حرارت را فراهم می آورد.



داده های تکنیکی



ساختار و ترکیب



مواد بوشینگ خود روان کننده کامپوزیت فلزی-پلیمر
· استیل برگشت + متخلخل متخلخل برنز +
· PTFE + سرب



میکروسکوپ




صفحه کشویی PAS برنز مواد برنز بوشینگ متریال بدون آستین بدون ورق صفحه 4

لایه کشویی
PTFE + سرب

متخلخل برنز متخلخل
پشتیبان فولادی




عملکرد عملیاتی

خشک

خیلی خوب

روغن کاری شده

خوب

گریس روغن کاری کنید

نمایشگاه

آب روغن کاری می شود

نمایشگاه

مایع فرآیند روغن کاری می شود

فای





خواص تحمل



عمومی



واحد

مقدار

حداکثر بار ، ص

استاتیک
پویا

N / mm2
N / mm2

250
140

دمای کارکرد

حداقل
حداکثر

درجه سانتیگراد
درجه سانتیگراد

- 195
280

ضریب انبساط حرارتی خطی

به موازات سطح

10-6 / K

11

طبیعی به سطح

10-6 / K

30



خشک







حداکثر سرعت کشویی ، U



اماس


2.0

ضریب اصطکاک





0.03 - 0.20 *



روغن روغن کاری شده







حداکثر سرعت کشویی ، U



اماس


> 2.0





* بسته به شرایط عملیاتی

داده های تکنیکی



حداکثربار

استاتیک

250N / mm2

پویا

140N / mm2

حداکثرسرعت

خشک

2 متر بر ثانیه

روغن کاری

> 2 متر در ثانیه

حداکثرPV (خشک)

زمان کوتاه

3.6N / mm2 * · m / s

مداوم

1.8N / mm2 * · m / s

دما

-195 ~ + 280

ضریب اصطکاک

0.20 0.0 0.03

هدایت حرارتی

42W (m · k) -1

ضریب انبساط حرارتی

11 * 10-6k-1




دسترسی




فرم های تحمل در ابعاد استاندارد موجود است
· بوشهای استوانه ای
· بوشهای فلنج دار
واشرها
واشر فلنج
صفحات کشویی
یاتاقان های متریک و بوش های امپریالیستی ساخته شده برای سفارش: فرم های بوشینگ استاندارد در ابعاد خاص ، نیمه بوش ، اشکال خاص به دست آمده توسط مهر یا نقاشی عمیق ، طرح های بوشینگ سفارشی



برنامه های کاربردی نمونه



این ماده معیارهای خواستگار برای عمر طولانی و عملکرد بدون تعمیر و نگهداری را با روغنکاری یا بدون آن را برآورده می کند.
وسایل نقلیه اتومبیل: تراکتور ، کمباین ، سمپاش محصول ، زمین گیر ، گریدر و سایر ساخت و سازها ، ماشین آلات اتومبیل ، کاربردهای خاص در سیلندرهای فرمان برقی ، واشرهای رانش فرمان ، ترمزهای دیسکی ، کالیپرها و پیستونها ، کمک فنرها ، پیوند فرماندار ، موتور برف پاک کن شیشه جلو ، مجموعه های چرخ دنده شیب ...
دستگاه های تجاری: دستگاه های فتوکپی ، ماشین تحریرها ، مبدل های پستی ، سیستم های اندازه گیری پست ، چاپگر ترمینال رایانه و تجهیزات جانبی ، دستگاه های چاپ خودکار ، دستگاه های پردازش پست الکترونیکی و ...
هیدرولیک و شیرآلات: پمپ هایی از جمله چرخ دنده ، دوار ، آب ، پیستون محوری و انواع دیگر ، توپ ، پروانه ، بخار آبپاش ، و سایر شیرآلات و شیرهای برقی ...
لوازم خانگی: ضبط صوت ، یخچال ، کولر ، تمیز کننده ، پولیش ، ماشین خیاطی ، اجاق گاز ، ماشین ظرفشویی ، ماشین لباسشویی ... و کار با مواد ، موتور دریایی ، بسته بندی ، تجهیزات نساجی ، ابزار و غیره.
