جزئیات محصول:
|
| مشخصه: | یاتاقان های ساده با کمبود تعمیر و نگهداری | اندازه: | اندازه استاندارد در دسترس است |
|---|---|---|---|
| ابعاد و تحمل: | مطابق مشخصات ISO 3547 | ویژگی: | Tin-plated steel /PTFE, lead-free; قلع اندود فولادی / PTFE ، بدون سرب؛ DIN1494 / IS |
| بوشینگ: | بوشهای خود روان کننده ، بلبرینگهای ضد اصطکاک فلزی-پلیمر | دسترسی: | بوشهای استوانه ای بوشهای فلنج دار واشرهای فلنج بشقابهای کشویی |
| مواد بوشینگ خود روان کننده کامپوزیت فلزی-پلیمر: | عقب فولادی + متخلخل متخلخل برنز + PTFE | کاربرد: | تجهیزات کشاورزی ، تجهیزات ساختمانی ، مواد غذایی و آشامیدنی ، تجهیزات حمل مواد ، ماشین آلات تشکیل ، ت |
| برجسته: | oil impregnated brass sleeve bearing,flanged plain bearing |
||
بلبرینگ های ساده پلیمری -ظرفیت بار بالا ، بدون تعمیر و نگهداری
VIIPLUS در تحقیق و توسعه ، تولید و فروش یاطاقان خود روانکاری تخصص دارد.محصولات اصلی عبارتند از: یاطاقان کامپوزیت پلیمری فلزی ، یاطاقان کامپوزیت دو فلزی ، یاطاقان روکش برنز ، یاطاقان تک فلزی خود روان کننده و یاطاقان دیگر.
یاتاقان های ساده پلیمری PTFE برای کاربردهای مناسب ایده آل هستند بارهای زیاد و سرعت متوسط.نکته ویژه در مورد این یاتاقان های ساده این است که فاقد تعمیر و نگهداری هستند.
برای بلبرینگ های ساده پلیمری PTFE ، یک پیش شرط مهم این است که آنها برای مدت زمان طولانی به طور قابل اعتماد کار کنند و حتی در شرایط روانکاری کم یا شرایط خشک خشک از کار نیفتند.
پشت فولادی + سینتر برنز متخلخل + PTFE + سرب
مواد بوش خود روان کننده کامپوزیت فلز - پلیمر
| خشک | خیلی خوب |
| روغن روان شده | خوب |
| روغنکاری شده | نمایشگاه |
| آب روغن کاری شده | نمایشگاه |
| فرآیند مایع روغن کاری شده | نمایشگاه |
ابعاد مونتاژ یاطاقان دشت های ضد اصطکاکی فلز و پلیمر مطابق با استاندارد ISO 3547: بوشهای استوانه ای استوانه ای در سوراخ سوراخ می شوند ، ضروری است که از فاصله صحیح دویدن استفاده شود و هم از قطر شافت و هم از سوراخ سوراخ استفاده شود. مسکن تا سقف مشخص شده در جداول به پایان رسیده است.در شرایط خشک خشک ، هرگونه افزایش فاصله در کاهش نسبی عملکرد باعث می شود.

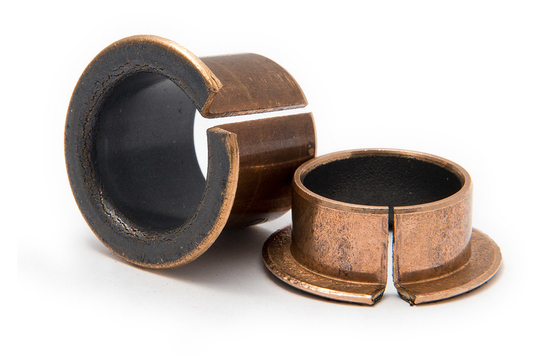

دو بوش بوش
| دی (میلی متر) | انجام (میلی متر) | Sfl (میلی متر) | Dfl (میلی متر) | B (میلی متر) | یاتاقان | شافت | بزرگترین قطر (میلی متر) | حداقل قطر (میلی متر) | حداکثر فاصله (میلی متر) | حداقل ترخیص کالا از گمرک (میلی متر) | |
| BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 99/24 | 0.112 | 0.01 |
| BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 99/24 | 0.112 | 0.01 |
| BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 99/24 | 0.112 | 0.01 |
| BB3016DU | 30 | 34 | 95/1 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3026DU | 30 | 34 | 95/1 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3516DU | 35 | 39 | 95/1 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB3526DU | 35 | 39 | 95/1 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB4016DU | 40 | 44 | 95/1 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4026DU | 40 | 44 | 95/1 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 99/44 | 0.155 | 0.015 |
| BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 99/44 | 0.155 | 0.015 |
یاتاقانهای متریک و بوشهای امپریالیستی ساخته شده به سفارش: فرمهای استاندارد بوش در ابعاد خاص ، واشر ، اشکال خاصی که با مهر زنی یا رسم عمیق بدست می آید ، طرحهای بوش سفارشی.
بلبرینگ راهنمای شافت ژورنال متریک اندازه بلبرینگ ساخته شده به چین - بلبرینگ پشتی برنز کولیس PTFE یاطاقان خود روانکاری. برنز / PTFE فولاد نازک اندود ، بدون سرب ؛DIN1494 / ISO3547.http://bronzegleitlager.com، پیشروترین تامین کنندگان یاتاقان های ساده در چین ، محدوده محصولات شامل یاطاقان دشتهای فولادی ، برنز ، فولاد ضد زنگ یا دو فلزی و همچنین C86300 ، C93200 Bornze Bushings ، CNC ، آستین سفارشی است.
یاطاقان ساده خود روانکاری با PTFE لایه کشویی
ماشین آلات بسته بندی ، موتور ، توربین ، پمپ ، لیفتراک و غیره
یاتاقانهای استوانه ای ساده ، یاتاقان های فلنج دار ، ماشین های محرک ، صفحات کشویی.

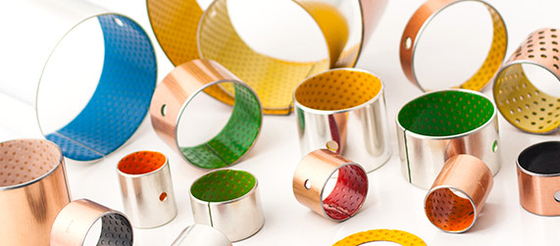

در صورت درخواست ، می توانیم یاطاقان های کشویی را به اندازه اینچ ، طول های ویژه ارائه دهیم.به نقاشی و لایه های مختلف PTFE برای مناطق مختلف استفاده و همچنین پشتوانه های مختلف در فولاد ، برنز یا فولاد ضد زنگ و غیره
بدون سرب PTFE، با انواع مختلف PTFEمخلوط های مختص صنایع مختلف
تحمل کشویی خشک کامپوزیت ؛ فولاد قلع اندود / مس / PTFE ، بدون سرب ؛ DIN1494 / ISO3547 ؛ تعمیر و نگهداری رایگان ؛ عملکرد کشویی و سایش عالی ، مناسب برای انواع مختلف حرکت ، ظرفیت تحمل بالا ، سازگاری همه جانبه قوی.
ساختار تحمل ساده پلیمر فلزی کاملاً یکدست است بنابراین کلیه خصوصیات - سایش ، مقاومت ، خود روانکاری ، ضریب اصطکاک کم ، مقاومت در برابر لرزش و بارگذاری شوک - در کل ضخامت دیواره بوش تحمل سازگار است.
VIIPLUS بلبرینگ های خود روان کننده را تهیه می کند و طرح های سیستم تحمل را ارائه می دهد که مطابق با مشخصات آنها باشد یا از آنها فراتر رود.
بوش و بلبرینگ های آستین را می توان در یک محفظه فلزی تولید کرد.استفاده از روکش Ptfe خود روان کننده در یک محفظه فلزی ، یاتاقان سفت تری را ایجاد می کند که نسبت به سایر یاتاقان های غیرفلزی ، به میزان قابل توجهی تراز دویدن نیاز دارد.این طرح که در ابتدا برای تأمین نیازهای صنعت انرژی هسته ای ساخته شده است ، اکنون در بسیاری از کاربردهای دیگر مشخص شده است.

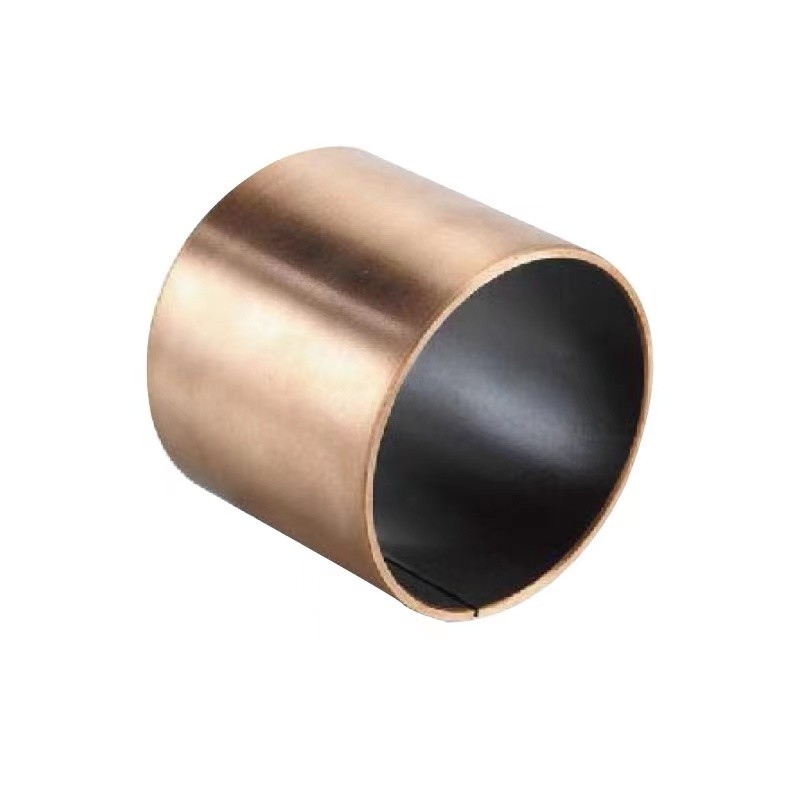

یاتاقانهای متریک ژورنال ، پشت برنز درزدار ، در هر کاربرد محوری یا پیوندی بسیار عالی عمل می کنند.برای ساخت و ساز و تجهیزات کشاورزی ، این محصول به طور معمول در پادشاهان ، شافت سنگ ، دیفرانسیل ، لولا ، پدال و بسیاری از نقاط محوری استفاده می شود.
یاتاقان کشویی خشک کامپوزیتی پیچیده شده
برنز / PTFE
بدون ذهنیت
کشویی و سایش عالی ، برای انواع حرکات ، ظرفیت بار بالا ، مقاومت در برابر خوردگی خوب ، غیر مغناطیسی
مواد پشتیبانی برنز یا فولاد
لایه میانی برنز متخلخل
لایه کشویی PTFE
ظرفیت بار ویژه استاتیک ≤ 200 [N / mm2]
ظرفیت بار ویژه دینامیکی 140 [N / mm2] در سرعت لغزش آهسته
سرعت کشویی ≤ 2.5 [متر بر ثانیه]
مقدار اصطکاک *** 0.02 [μ] تا 0.25 [μ]
فشار دما - 200 [° C] تا + 280 [° C]
حداکثرمقدار PV 1.8 [N / mm² xm / s]
مسکن ØH7
داخلی --پس از نصب H9
تلرانس شفت f7 تا h8
یاتاقان کشویی خشک با یک لایه کشویی PTFE است.بنابراین روغن کاری لازم نیست ، اما اساساً امکان پذیر است!
ساخت ماشین آلات و کارخانه ها ، صنایع نساجی و ماشین آلات کشاورزی ، صنعت خودرو
ابعاد ویژه فقط در صورت درخواست در دسترس است. * اگر دوست دارید از روغن کاری استفاده کنید ، لطفاً به یاد داشته باشید که یاتاقان کشویی را به طور مرتب روغن کاری کنید
در تماس باشید ...برای ما یک پرس و جو آنلاین ارسال کنید، برای تماس با ما می توانید از "فرم استعلام" ما استفاده کنید.یکی از تیم های فروش ما بلافاصله با شما تماس می گیرد.
سلب مسئولیت :
اطلاعات و عکسهای موجود در این کاتالوگ مروری بر محصولات یاطاقان بوش محدوده OEM است.برای اطلاعات بیشتر / دقیق لطفا به کاتالوگ اصلی OEM مراجعه کنید.نام محصولات ، آرم ها ، مارک ها و سایر علائم تجاری که در این سند به آنها اشاره شده یا به آنها ارجاع می شود ، دارایی دارندگان علائم تجاری مربوطه آنها است.
