| نام تجاری: | BRAND CHINA REPLACMENT OILES 500 GUIDE BUSHINGS |
| شماره مدل: | بوشینگ پلاگین گرافیکی برنز تحمل را تحمل کرد |
| مقدار تولیدی: | 300 قطعه / قطعه (حداقل سفارش) |
| قیمت: | $0.10 - $3.00 / Pieces |
| شرایط پرداخت: | TT IN ADVANCE، L / C، Western Union |
| توانایی عرضه: | یاتاقان برنز CNC آنلاین • تولید کنندگان بوشینگ های سفارشی • تولید کننده یاتاقان های کشویی |
یاتاقان‌های روان‌کننده جامد با پلاگین گرافیت، که با توانایی استثنایی خود در تحمل ظرفیت‌های بار بسیار بالا مشخص می‌شوند، اجزای مهندسی دقیقی هستند که عملکرد قابل اعتمادی را در کاربردهای چالش‌برانگیز ارائه می‌دهند. این یاتاقان‌ها با پلاگین‌های گرافیتی طراحی شده‌اند که با روان‌کننده‌های جامد آغشته شده‌اند تا از عملکرد روان تحت بارهای سنگین و در محیط‌های خشن اطمینان حاصل شود.
گرافیت، یک ماده معدنی که به طور طبیعی وجود دارد، به دلیل خواص روان‌کنندگی عالی، هدایت حرارتی بالا و پایداری شیمیایی شناخته شده است. هنگامی که با روان‌کننده‌های جامد ترکیب می‌شود، یک ماده یاتاقان منحصر به فرد ایجاد می‌کند که می‌تواند در برابر فشارها و دماهای شدید بدون تخریب یا از دست دادن خواص روان‌کنندگی خود مقاومت کند.
پلاگین‌های گرافیت به طور استراتژیک در ساختار یاتاقان قرار می‌گیرند تا روان‌کاری مداوم را فراهم کرده و اصطکاک بین قطعات متحرک را کاهش دهند. این امر به یاتاقان‌ها اجازه می‌دهد تا حتی تحت سخت‌ترین شرایط، از جمله سرعت‌های بالا، بارهای سنگین و دماهای متغیر، به آرامی کار کنند.
روان‌کننده‌های جامد مورد استفاده در این یاتاقان‌ها معمولاً بر اساس الزامات کاربردی خاص انتخاب می‌شوند. آنها می‌توانند از پودرهای فلزی تا ترکیبات مصنوعی متغیر باشند که هر کدام دارای خواص منحصر به فرد خود هستند که عملکرد یاتاقان را افزایش می‌دهد.
ظرفیت بار بالای یاتاقان‌های روان‌کننده جامد با پلاگین گرافیت از طریق ترکیبی از عوامل، از جمله استحکام و دوام مواد یاتاقان، توزیع موثر پلاگین‌های گرافیت و خواص روان‌کنندگی روان‌کننده‌های جامد به دست می‌آید. این امر به یاتاقان‌ها اجازه می‌دهد تا بارهای سنگین را بدون سایش یا خرابی بیش از حد تحمل کنند و عملکرد قابل اعتمادی را برای دوره‌های طولانی تضمین کنند.
به طور خلاصه، یاتاقان‌های روان‌کننده جامد با پلاگین گرافیت یک راه‌حل عالی برای کاربردهایی ارائه می‌دهند که به ظرفیت‌های بار بسیار بالا نیاز دارند. طراحی منحصر به فرد و ترکیب مواد آنها عملکرد برتری را در محیط‌های چالش‌برانگیز ارائه می‌دهد و آنها را به یک دارایی ارزشمند برای طیف گسترده‌ای از صنایع و کاربردها تبدیل می‌کند.
بوشینگ‌های برنزی VIIPLUS PLUGیاتاقان‌های غیر استاندارد و همچنین واحدهای متریک را ارائه می‌دهد.یاتاقان‌های روان‌کننده جامد با پلاگین گرافیتبسیارظرفیت بار بالا.بوشینگ‌های پلاگین گرافیت Bronzebuchsen Gleitlager قطعات سفارشی و بوشینگ‌های برنزی ریخته‌گری Selbstschmierende Gleitlager | VSB-50F
از وب‌شاپ ما برای قطعات استاندارد برنجی خود روان‌شونده دیدن کنید و محصولات بوشینگ بدون روغن ما را به راحتی و به سرعت از طریق اینترنت سفارش دهید.
یاتاقان oiles با پلاگین گرافیتاز مواد پایه آلیاژ برنز ریخته‌گری با روان‌کننده‌های جامد خاص پلاگین شده ساخته شده است. فلز پایه تحمل می‌کندبار زیادو گرافیتخود روان‌کاری را فراهم می‌کند. این نوع یاتاقان oiles عملکرد عالی را بدون روان‌کاری قبلی تحت شرایط شدید نشان می‌دهددمای بالا/پایین با سرعت کم.یاتاقان oiles با پلاگین گرافیت JDB یکراه حل یاتاقان بدون نیاز به تعمیر و نگهداریرا ارائه می‌دهد، به ویژه برایبار زیاد، حرکت متناوب یا نوسانی.
یاتاقان‌های خود روان‌شونده فلزی برنزی جامد VSB-50 Flange
یاتاقان‌های برنزی ریخته‌گری / یاتاقان‌های برنزی فلنج‌دار
یاتاقان برنزی ریخته‌گری با پلاگین‌های گرافیت
1. ممکن است بدون هیچ روغنی برای مدت طولانی کار کند
2. ظرفیت بار بسیار بالا، ضد سایش خوب و اصطکاک کمتر
3. به ویژه برای سرعت کم و بار زیاد مناسب است
4. مناسب برای حرکت رفت و برگشتی، نوسانی یا متناوب که در آن تشکیل فیلم روغن دشوار است
5. مقاومت شیمیایی خوب و ویژگی‌های ضد خوردگی
6. می‌توان در طیف وسیعی از دماها از -40 درجه سانتی‌گراد تا +300 درجه سانتی‌گراد استفاده کرد
مواد VSB-50 Flange ازبرنز ریخته‌گری قویفلز پایه با روان‌کننده‌های جامد خاص تعبیه شده ساخته شده است. فلز پایه تحمل می‌کندبار زیاد و روان‌کننده‌های جامد خود روان‌کاری را فراهم می‌کنند.یاتاقان عملکرد عالی را بدون روان‌کاری قبلی تحت شرایط شدید نشان می‌دهددمای بالا/پایینبا سرعت کم. این ماده یک راه‌حل یاتاقان بدون نیاز به تعمیر و نگهداری را ارائه می‌دهد، به ویژه برایبار زیاد، حرکت متناوب یا نوسانی.
|
درجه |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
مواد |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
چگالی |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
سختی |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
مقاومت کششی |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
مقاومت تسلیم |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
ازدیاد طول |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
ضریب انبساط خطی |
1.9×10-5/℃ |
1.8×10-5/℃ |
1.6×10-5/℃ |
1.8×10-5/℃ |
1.9×10-5/℃ |
|
حداکثر دما |
-40~+300℃ |
-40~+400℃ |
-40~+400℃ |
-40~+400℃ |
-40~+300℃ |
|
حداکثر بار دینامیکی |
100 |
60 |
50 |
70 |
120 |
|
حداکثر سرعت (خشک) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (روان‌کاری) |
200 |
60 |
60 |
80 |
200 |
|
تغییر شکل فشاری |
< 0.01 mm |
< 0.05mm |
< 0.04mm |
< 0.05mm |
< 0.005mm |
بوشینگ‌ها و صفحات برنزی جامد کاملاً از برنز قلع، CuSn10P ساخته شده‌اند که قابلیت ماشین‌کاری بسیار خوبی دارد. تمام سطوح بوشینگ‌های برنزی جامد ماشین‌کاری شده‌اند.
بوشینگ‌ها و صفحات آهنی جامد به همان روش مواد برنزی ساخته می‌شوند، اما اگر در الزامات عملکرد بالا نباشید، هزینه‌های بسیار کمتری دارند.
1. خود روان‌کاری کامل: بدون نیاز به روغن یا گریس
ویژگی‌های خود روان‌کاری به یاتاقان‌ها اجازه می‌دهد تا در جایی که روغن‌کاری دشوار است، استفاده شوند.
پیاده‌سازی گران است و جایی که نمی‌توان از گریس/روغن استفاده کرد. روان‌کاری عالی حتی تحت بارهای زیاد با سرعت کم به دست می‌آید.
2. مقاومت در برابر سایش عالی:
مقاومت در برابر سایش عالی تحت شرایط کاری شدید، مانند بار سنگین، سرعت کم، حرکات رفت و برگشتی، نوسانی و متناوب که در آن تشکیل فیلم روغن دشوار است، به دست می‌آید.
3. ضریب اصطکاک کم: 0.04 تا 0.2 معمولی:
خود روان‌کاری با روان‌کننده‌های جامد مخصوصاً تعبیه شده اصطکاک را کاهش می‌دهد.
4. دامنه‌های دمای عملیاتی گسترده: -415° ° تا 1100° °F
عملکرد برتر تحت شرایط دمای بالا و پایین نشان داده می‌شود.
5. مقاومت در برابر خوردگی و مواد شیمیایی:
عملکرد تحت تأثیر آب و مواد شیمیایی سوزاننده قرار نمی‌گیرد.
6. طراحی شده برای فراتر رفتن از الزامات شما:
محصولات با دقت بالا با تحمل‌های نزدیک.
7. رقابتی از نظر هزینه:
هزینه تعمیر و نگهداری، جایگزینی و خرابی اقلام نهایی به دلیل عمر سرویس استثنایی در مقایسه با محصول خود روان‌شونده مشابه کاهش می‌یابد
،
|
شماره محصول |
ترکیبات شیمیایی |
||||||||
|
VSB-50 |
Cu |
Zn |
Al |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5.0~8.0 |
2.0~4.0 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
1. نسبت به محیط کثیف حساس نیست
2. مقاوم در برابر بارهای شوک و لرزش در سرعت‌های کم
3. امکان عملکرد با سطح شافت ضعیف
4. مقاومت خوب در برابر شرایط خورنده

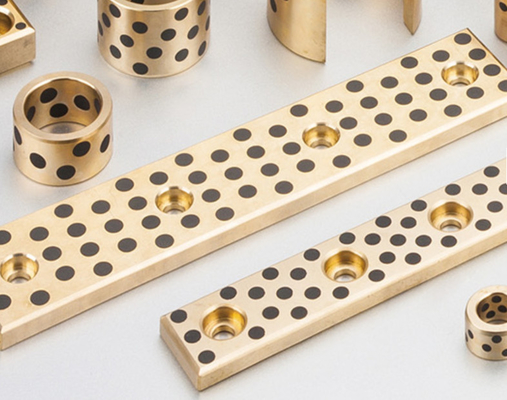

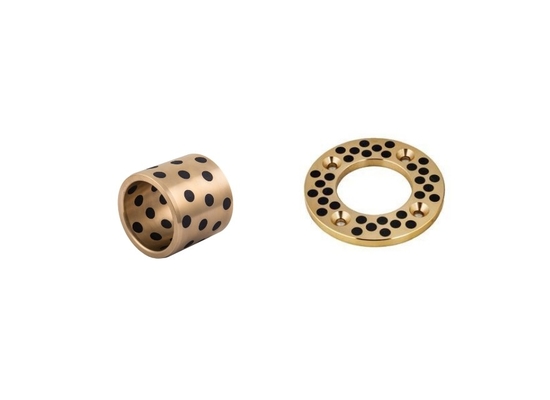

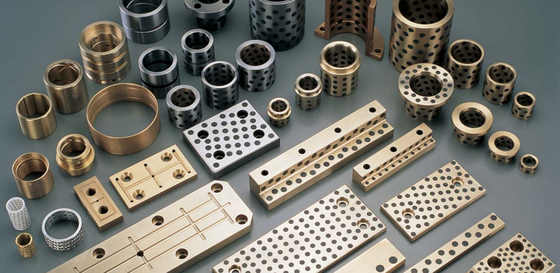

اشکال یاتاقان موجود در ابعاد استاندارد
 |
بوش‌های استوانه‌ای |
| بوش‌های فلنج‌دار | |
| صفحات کشویی | |
| واشر رانش | |
| واشرهای فلنج‌دار |
اشکال یاتاقان ساخته شده به سفارش: اشکال استاندارد در ابعاد خاص، واشرهای رانش، واشرهای رانش فلنج‌دار، یاتاقان‌های نیمه، اشکال خاص به دست آمده از طریق مهر زنی یا کشش عمیق، طرح‌های یاتاقان سفارشی
یاتاقان‌های Viiplus گرافیت و دی‌سولفید مولیبدن را به عنوان روان‌کننده‌های خشک در خود جای داده‌اند. در این مواد، خواص روان‌کنندگی نتیجه ساختار لایه لاملا است که تحت بار ایجاد می‌شود، زمانی که روان‌کننده به سطوح تماس در یاتاقان می‌چسبد. ساختار لایه‌ای حرکت لغزشی صفحات موازی را امکان‌پذیر می‌کند. پیوند ضعیف بین صفحاتمقاومت برشی کم را فراهم می‌کنددر جهت حرکت لغزشی امامقاومت فشاری بالادر جهت عمود بر حرکت لغزشی. همچنین، یک روان‌کننده جامد که دارایمقاومت فشاری بالااست، قادر است بارهای سنگین را بدون ایجاد تماس فلز به فلز تحمل کند. در نهایت، روان‌کننده خشک دارایچسبندگی خوببه سطح بستر است. این خاصیت وجود روان‌کننده جامد را حتی درتنش‌های برشی بالابر روی سطوح یاتاقان فراهم می‌کند.
این نوع یاتاقان را می‌توان در محیط‌های خشک، دمای بالا،فشار بالا، خورنده، آب یا سایر محیط‌های شیمیاییزمانی که نمی‌توان روغن وارد کرد، اعمال کرد. این محصول به طور گسترده در خط تولید محصولات خودرو، مهندسی آب، دروازه سد، صنایع پلاستیک، ماشین‌های ریخته‌گری متوالی، غلتک‌های فولادی در صنعت متالورژی، ماشین‌های معدنی، کشتی‌ها، ژنراتورهای توربو، توربین‌های هیدرولیکی و ماشین‌های قالب‌گیری تزریقی استفاده می‌شود...
بر اساسآلیاژ مس با استحکام بالااز تکنیک‌های خاص است. روان‌کننده جامد با زاویه، چگالی و فرمول خاصی تعبیه شده است و سپس دقیقاً پردازش می‌شود. این محصول به طور گسترده در ماشین ریخته‌گری، ماشین‌آلات معدن، حمل و نقل، توربین بخار، ماشین‌آلات تزریق و قالب‌گیری خودرو و غیره استفاده می‌شود.
| نوع | مشخصات | نوع | مشخصات | |||
| یاتاقان فلنج پلاگین گرافیت | 810 | 20/12～8～10 | یاتاقان فلنج پلاگین گرافیت | 3520 | 60/45～35～20 | |
| یاتاقان فلنج پلاگین گرافیت | 815 | 20/12～8～15 | یاتاقان فلنج پلاگین گرافیت | 3525 | 60/45～35～25 | |
| یاتاقان فلنج پلاگین گرافیت | 1010 | 22/14～10～10 | یاتاقان فلنج پلاگین گرافیت | 3530 | 60/45～35～30 | |
| یاتاقان فلنج پلاگین گرافیت | 1012 | 22/14～10～12 | یاتاقان فلنج پلاگین گرافیت | 3535 | 60/45～35～35 | |
| یاتاقان فلنج پلاگین گرافیت | 1015 | 22/14～10～15 | یاتاقان فلنج پلاگین گرافیت | 3540 | 60/45～35～40 | |
| یاتاقان فلنج پلاگین گرافیت | 1020 | 22/14～10～20 | یاتاقان فلنج پلاگین گرافیت | 3550 | 60/45～35～50 | |
| یاتاقان فلنج پلاگین گرافیت | 1210 | 25/18～12～10 | یاتاقان فلنج پلاگین گرافیت | 4020 | 65/50～40～20 | |
| یاتاقان فلنج پلاگین گرافیت | 1215 | 25/18～12～15 | یاتاقان فلنج پلاگین گرافیت | 4025 | 65/50～40～25 | |
| یاتاقان فلنج پلاگین گرافیت | 1220 | 25/18～12～20 | یاتاقان فلنج پلاگین گرافیت | 4030 | 65/50～40～30 | |
| یاتاقان فلنج پلاگین گرافیت | 1225 | 25/18～12～25 | یاتاقان فلنج پلاگین گرافیت | 4035 | 65/50～40～35 | |
| یاتاقان فلنج پلاگین گرافیت | 1230 | 25/18～12～30 | یاتاقان فلنج پلاگین گرافیت | 4040 | 65/50～40～40 | |
| یاتاقان فلنج پلاگین گرافیت | 1315 | 26/19～13～15 | یاتاقان فلنج پلاگین گرافیت | 4050 | 65/50～40～50 | |
| یاتاقان فلنج پلاگین گرافیت | 1320 | 26/19～13～20 | یاتاقان فلنج پلاگین گرافیت | 4060 | 65/50～40～60 | |
| یاتاقان فلنج پلاگین گرافیت | 1410 | 27/20～14～10 | یاتاقان فلنج پلاگین گرافیت | 4530 | 70/55～45～30 | |
| یاتاقان فلنج پلاگین گرافیت | 1415 | 27/20～14～15 | یاتاقان فلنج پلاگین گرافیت | 4540 | 70/55～45～40 | |
| یاتاقان فلنج پلاگین گرافیت | 1420 | 27/20～14～20 | یاتاقان فلنج پلاگین گرافیت | 4550 | 70/55～45～50 | |
| یاتاقان فلنج پلاگین گرافیت | 1510 | 28/21～15～10 | یاتاقان فلنج پلاگین گرافیت | 4560 | 70/55～45～60 | |
| یاتاقان فلنج پلاگین گرافیت | 1515 | 28/21～15～15 | یاتاقان فلنج پلاگین گرافیت | 5030 | 75/60～50～30 | |
| یاتاقان فلنج پلاگین گرافیت | 1520 | 28/21～15～20 | یاتاقان فلنج پلاگین گرافیت | 5035 | 75/60～50～35 | |
| یاتاقان فلنج پلاگین گرافیت | 1525 | 28/21～15～25 | یاتاقان فلنج پلاگین گرافیت | 5040 | 75/60～50～40 | |
| یاتاقان فلنج پلاگین گرافیت | 1530 | 28/21～15～30 | یاتاقان فلنج پلاگین گرافیت | 5050 | 75/60～50～50 | |
| یاتاقان فلنج پلاگین گرافیت | 1615 | 29/22～16～15 | یاتاقان فلنج پلاگین گرافیت | 5060 | 75/60～50～60 | |
| یاتاقان فلنج پلاگین گرافیت | 1620 | 29/22～16～20 | یاتاقان فلنج پلاگین گرافیت | 5540 | 80/70～55～40 | |
| یاتاقان فلنج پلاگین گرافیت | 1625 | 29/22～16～25 | یاتاقان فلنج پلاگین گرافیت | 5560 | 80/70～55～60 | |
| یاتاقان فلنج پلاگین گرافیت | 1630 | 29/22～16～30 | یاتاقان فلنج پلاگین گرافیت | 6040 | 90/75～60～40 | |
| یاتاقان فلنج پلاگین گرافیت | 1635 | 29/22～16～35 | یاتاقان فلنج پلاگین گرافیت | 6060 | 90/75～60～60 | |
| یاتاقان فلنج پلاگین گرافیت | 1640 | 29/22～16～40 | یاتاقان فلنج پلاگین گرافیت | 6070 | 90/75～60～70 | |
| یاتاقان فلنج پلاگین گرافیت | 1820 | 32/24～18～20 | یاتاقان فلنج پلاگین گرافیت | 6540 | 95/80～65～40 | |
| یاتاقان فلنج پلاگین گرافیت | 1830 | 32/24～18～30 | یاتاقان فلنج پلاگین گرافیت | 6560 | 95/80～65～60 | |
| یاتاقان فلنج پلاگین گرافیت | 2015 | 40/30～20～15 | یاتاقان فلنج پلاگین گرافیت | 6580 | 95/80～65～80 | |
| یاتاقان فلنج پلاگین گرافیت | 2020 | 40/30～20～20 | یاتاقان فلنج پلاگین گرافیت | 7050 | 105/85～70～50 | |
| یاتاقان فلنج پلاگین گرافیت | 2025 | 40/30～20～25 | یاتاقان فلنج پلاگین گرافیت | 7080 | 105/85～70～80 | |
| یاتاقان فلنج پلاگین گرافیت | 2030 | 40/30～20～30 | یاتاقان فلنج پلاگین گرافیت | 7560 | 110/90～75～60 | |
| یاتاقان فلنج پلاگین گرافیت | 2035 | 40/30～20～35 | یاتاقان فلنج پلاگین گرافیت | 7580 | 110/90～75～80 | |
| یاتاقان فلنج پلاگین گرافیت | 2040 | 40/30～20～40 | یاتاقان فلنج پلاگین گرافیت | 8040 | 120/100～80～40 | |
| یاتاقان فلنج پلاگین گرافیت | 2515 | 45/35～25～15 | یاتاقان فلنج پلاگین گرافیت | 8060 | 120/100～80～60 | |
| یاتاقان فلنج پلاگین گرافیت | 2520 | 45/35～25～20 | یاتاقان فلنج پلاگین گرافیت | 8080 | 120/100～80～80 | |
| یاتاقان فلنج پلاگین گرافیت | 2525 | 45/35～25～25 | یاتاقان فلنج پلاگین گرافیت | 80100 | 120/100～80～100 | |
| یاتاقان فلنج پلاگین گرافیت | 2530 | 45/35～25～30 | یاتاقان فلنج پلاگین گرافیت | 9040 | 130/110～90～40 | |
| یاتاقان فلنج پلاگین گرافیت | 2535 | 45/35～25～35 | یاتاقان فلنج پلاگین گرافیت | 9060 | 130/110～90～60 | |
| یاتاقان فلنج پلاگین گرافیت | 2540 | 45/35～25～40 | یاتاقان فلنج پلاگین گرافیت | 9080 | 130/110～90～80 | |
| یاتاقان فلنج پلاگین گرافیت | 2550 | 45/35～25～50 | یاتاقان فلنج پلاگین گرافیت | 90100 | 130/110～90～100 | |
| یاتاقان فلنج پلاگین گرافیت | 3020 | 50/40～30～20 | یاتاقان فلنج پلاگین گرافیت | 10060 | 150/120～100～60 | |
| یاتاقان فلنج پلاگین گرافیت | 3025 | 50/40～30～25 | یاتاقان فلنج پلاگین گرافیت | 10080 | 150/120～100～80 | |
| یاتاقان فلنج پلاگین گرافیت | 3030 | 50/40～30～30 | یاتاقان فلنج پلاگین گرافیت | 100100 | 150/120～100～100 | |
| یاتاقان فلنج پلاگین گرافیت | 3035 | 50/40～30～35 | یاتاقان فلنج پلاگین گرافیت | 12060 | 170/140～120～60 | |
| یاتاقان فلنج پلاگین گرافیت | 3040 | 50/40～30～40 | یاتاقان فلنج پلاگین گرافیت | 12080 | 170/140～120～80 | |
| یاتاقان فلنج پلاگین گرافیت | 3050 | 50/40～30～50 | یاتاقان فلنج پلاگین گرافیت |
