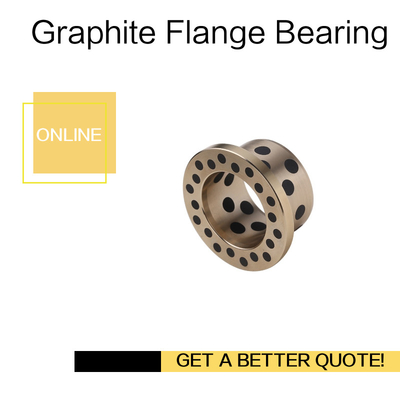

پلاگین گرافیت بوش بدون روغن Clancas Blanze Flange C86300

محل منبع بوش بدون روغن
نام تجاری SANKYO,MISUMI,DAIDO,SELF LUBE,GGB,FIBRO STANDARD REPLACEMENT BEARING
گواهی DIN 1850/ISO 4379, UNITED STATES UNS STANDARD,C86300
شماره مدل بوشینگ جامد ، برنز با شاخه های روان کننده تعبیه شده بدون تعمیر و نگهداری
مقدار حداقل تعداد سفارش قابل مذاکره است
قیمت Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze
جزئیات بسته بندی کارتن صادرات بوش ، موارد چوبی ، مورد نیاز خاص
زمان تحویل تحویل سریع
شرایط پرداخت TT در پیشرفت
قابلیت ارائه یاطاقان گرافیت پلاگین ، چین ، تولید کنندگان ، تامین کنندگان ، کارخانه ، عمده فروشی ، بلبرینگ ژورنال

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتس اپ:0086 18588475571

ویچت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

x
جزئیات محصول
مادری گرافیت برنز بوشینگ اندازه بوش های اندازه اینچ
اندازه استاندارد C86300 ، C86200 نوع برنز پلاستیکی پلاگین
مورد بوش بدون روغن ویژگی بوش را با یقه راهنمایی کنید
قیمت کارخانه بلبرینگ بوشینگ tiffany@viiplus.com تولید کننده بوش بلبرینگ خود روان کننده https://www.viiplus.com/
تولید کننده بلبرینگ بدون روغن https://www.bronzelube.com/ سازنده گرافیتادو برنز
برجسته بلبرینگ‌های برنزی جامد، بلبرینگ‌های ساده برنزی فلنجی گرافیتی، ماشین‌آلات معدنی بوته های بدون روغن Oilless Bush. بوش بدون روغن Copper Alloy. آلیاژ مس. Straight type.
Bush Bearings Manufacturers تامین کنندگان صادرکنندگان plain bearings. بلبرینگ های ساده Long, maintenance-free service, manufactures bushi
برجسته

بوش های برنز آغشته به گرافیت

,

بوته های برنز پر از گرافیت

پیام بگذارید

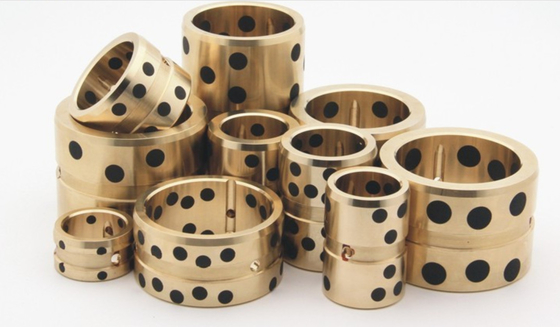

توضیحات محصول

روان کننده خود ،اجزای قالب، اجزای قالب دقیق ، بوش برنز بدون روغن.



بوش راهنما با یقه ، برنز با روان کننده جامد

مواد: برنز با روان کننده جامد، روغنکاری بدون روغن توجه: خطوط راهنمای مونتاژ / الزامات و تحمل های بعدی در انتهای فصل D. توجه: بوش ها فقط با حرکت محوری قابل استفاده هستند!

یاطاقان گرافیت پلاگین در درجه اول در برنامه هایی که نیاز به روانکاری مستمر دارند ، در مناطق دشوار برای دسترسی استفاده می شود. گرافیت مکانیکی مجبور است

تحت فشار شدید به سوراخ ها / شیارها وارد شوید.یک فیلم روان کننده با شروع به چرخش به شافت منتقل می شود.این یاتاقان ها روغن کاری مداوم را ارائه می دهنددوره های طولانی بدون نگهداری.



مشخصات



under عملکرد غیر قابل مقایسه در زیر بار زیاد و سرعت کم.بدون روغن کاری نیز عملکرد خوبی داشته باشید.

resistance مقاومت عالی در برابر سایش در چنین مکانهایی که به دلیل رفت و برگشت ، نوسانات و کارهای متناوب به طور مرتب ، تشکیل فیلم روغن دشوار است.

resistance مقاومت قابل توجه در برابر خوردگی و مقاومت در برابر حمله شیمیایی.

● تعمیر و نگهداری رایگان و صرفه جویی در هزینه های عملیاتی.



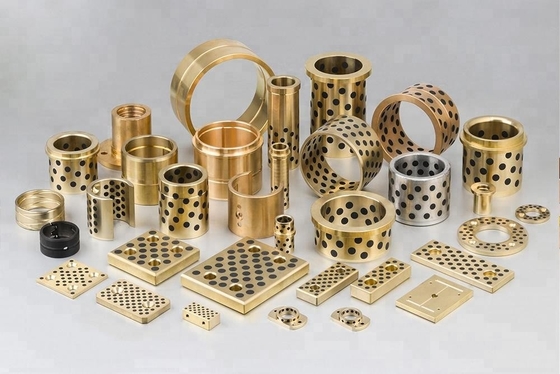

نوع آستین راهنمای روانکاری خودکار NAAMS


در حال حاضر ، ماشینکاری NC تحقق یافته و دقت ماشینکاری و فناوری تولید نیز تثبیت و بهبود یافته است
NAAMS خود روان کننده بوش آستین راهنمای ، دقت محصول قابل اعتماد است ، ابعاد پایدار است ، ممکن است زمان مونتاژ راهنمای قالب و هزینه ساخت قالب را کاهش دهید!



واشر SOBW

بوش مستقیم ، نوع ریخته گری برنز SOB

بوش کروی SOB

Spherical Bush Set نوع استاندارد ، نوع قوی

مواد خالی برای بوشینگ S30

صفحه اسلاید
برنز ، ضخامت 20 میلی متر

صفحه اسلاید
برنز ، ضخامت 10 میلی متر

صفحه اسلاید
برنز ، ضخامت 5 میلی متر UWP

صفحه اسلاید
برنز ، ضخامت 10 میلی متر SOLP

صفحه اسلاید
برنز ، ضخامت 10 میلی متر SOML

صفحه اسلاید
برنز ، نوع خالی FPLB

صفحه اسلاید
برنز ، نوع فشار بالا ضخامت 10 میلی متر TLP

صفحه اسلاید
FC ، ضخامت 20 میلی متر SESF ، SESFT

صفحه اسلاید
فولاد ، ضخامت 20 میلی متر FRP

صفحه اسلاید
فولاد ، ضخامت 10 میلی متر TSP

صفحه اسلاید
پودر مس متخلخل ، ضخامت 20 میلی متر

صفحه اسلاید
پودر مس متخلخل ، ضخامت 10 میلی متر

راهنمای اسلاید
نوع برنز L شکل SGLDW

راهنمای اسلاید
نوع T برنز TGLWN

راهنمای اسلاید
نوع برنز L شکل SGLXS

راهنمای اسلاید
نوع خالی برنز L SGLX

راهنمای اسلاید
نوع برنز L شکل SOL

ویژگی های محصول


1. مناسب برای صنعت تولید قالب ، به طور گسترده استفاده می شود.

2 برنج و گرافیت با کیفیت بالا انتخاب شده اند تا دوام آستین راهنما را در عملکرد هدایت بسیار افزایش دهند و از جلای فلزی زیبایی برخوردار باشند.

3. پس از تنظیم دقیق ، مقاومت ، صاف بودن و عملکرد موقعیت عالی است.

4 دقت ابعادی بالا ، کیفیت پایدار و مشخصات کامل.



بوش از نوع بدون روغن |ماشین آلات عمومی |محصولات |قطعات تعویض بدون روغن Sankyo



درباره یاتاقان های پلاستیکی ساده روان کننده خود از این اطلاعات کسب کنید www.bronzegleitlager.com، برای حداکثر عمر مفید در شرایط شدید صنعتی بسیار طراحی شده است کم هزینه.

C-86200 / C-86300 یاطاقان آستین خود روان کننده ماشین ریخته گری بر روی بلبرینگ های برنز ریخته گری برنز برنز روغنکاری گرافیت جامد





آستین و یاطاقان مس

سریعتر

بهتر

امن تر



منگنز برنز با شاخه های گرافیت اینچ اندازه C86300



مهندسی شده برای عمر طولانی تر با اطمینان بیشتر

درجه مواد: C-86200 یا C-86300
مقررات-
· گزارش بازرسی بعدی.
· گواهی تست خصوصیات مکانیکی (از جمله سختی و چگالی) مواد.

برنز می تواند در سرعت بالا در زیر بارهای سنگین ، اما نیاز دارد سختی شافت بالا و شرایط عملیاتی غیر ساینده. این آلیاژ دارد کیفیت مکانیکی عالی و مقاومت در برابر خوردگی خوب. این آلیاژ در معرض مس قرار دارد، منگنز ، آلومینیوم و آهن.این ترکیب مقاومت کششی را بالا می برد.



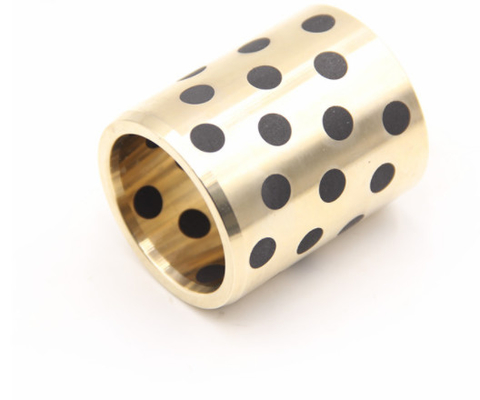

Graphite Plugged self-lebricating bronze Bushings



یاطاقان آستین خود روان کننده برای تجهیزات مکانیکی هیدرولیک


دروازه های شعاعی ، دروازه های عمودی ، سیاهههای مربوط به توقف ، آسترهای فولادی Penstock ، بالابرهای مکانیکی ، بالابرهای هیدرولیکی ، ابزار دقیق ، جرثقیل های دروازه ای ، جرثقیل های سقفی ، خدمات مدیریت مخزن با کاربردهایی در ...
ذخیره سازی افزار
کنترل سیل
تولید برق برق آبی
آبیاری

ریخته گری آلیاژ مس

نوع:برنج بدون سرب



بلبرینگ آستین خود روان کننده بوشهای بدون روغن





جرم ترکیب شیمیایی /٪

مس

Sn

آل

احساس

من

نیکل

سرب

سی

پ

روی

60-66

0.2

5.0-7.5

2.0-4.0

2.5-5.0

1

0.2

_

_

_

ویژگی های مکانیکی

مقاومت در برابر کشش Mpa (حداقل)

قدرت عملکرد MPa (حداقل)

طول٪

سختی برینل (HB)

758

427

14

225

توجه داشته باشید:



1 ، در ترکیب شیمیایی ، مقادیر منفرد حداکثر را نشان می دهند.

2 ، عملکرد مکانیکی مقدار سختی فقط برای مرجع است





C86300

ابعاد اینچ است

منگنز برنز با شاخه های گرافیت
آستین های اینچ

(شناسه x OD x L)

بوشهای گرافیتی

1/2 x 3/4 x 1/2

بوشهای گرافیتی

1/2 x 3/4 x 3/4

بوشهای گرافیتی

1/2 x 3/4 x 1/2

بوشهای گرافیتی

5/8 7 7/8 5 5/8

بوشهای گرافیتی

5/8 7 7/8 3 3/4

بوشهای گرافیتی

5/8 7 7/8 1 1

بوشهای گرافیتی

5/8 7 7/8 1 1-1 / 4

بوشهای گرافیتی

5/8 7 7/8 1 1-1 / 2

بوشهای گرافیتی

3/4 1 1-1 / 8 5 5/8

بوشهای گرافیتی

3/4 x 1-1 / 8 x 3/4

بوشهای گرافیتی

3/4 1 1-1 / 8 1 1

بوشهای گرافیتی

3/4 x 1-1 / 8 x 1-1 / 4

بوشهای گرافیتی

3/4 x 1-1 / 8 x 1-1 / 2

بوشهای گرافیتی

7/8 1 1-1 / 4 3 3/4

بوشهای گرافیتی

7/8 1 1-1 / 4 1 1

بوشهای گرافیتی

7/8 1 1-1 / 4 1 1-1 / 8

بوشهای گرافیتی

7/8 x 1-1 / 4 x 1-1 / 4

بوشهای گرافیتی

7/8 x 1-1 / 4 x 1-1 / 2

بوشهای گرافیتی

1 1 1-3 / 8 3 3/8

بوشهای گرافیتی

1 1 1-3 / 8 1/ 1/2

بوشهای گرافیتی

1 1 1-3 / 8 5 5/8

بوشهای گرافیتی

1 1 1-3 / 8 3 3/4

بوشهای گرافیتی

1 1 1-3 / 8 1 1

بوشهای گرافیتی

1 1 1-3 / 8 1 1-1 / 4

بوشهای گرافیتی

1 1 1-3 / 8 1 1-1 / 2

بوشهای گرافیتی

1 1 1-3 / 8 1 1-3 / 4

بوشهای گرافیتی

1 1 1-3 / 8 2 2

بوشهای گرافیتی

1 1 1-1 / 2 3 3/4

بوشهای گرافیتی

1 1 1-1 / 2 1 1

بوشهای گرافیتی

1 x 1-1 / 2 x 1-1 / 2

بوشهای گرافیتی

1 1 1-1 / 2 2 2

بوشهای گرافیتی

1-1 / 8 x 1-1 / 2 x 1

بوشهای گرافیتی

1-1 / 4 x 1-5 / 8 x 1

بوشهای گرافیتی

1-1 / 4 x 1-5 / 8 x 1-1 / 4

بوشهای گرافیتی

1-1 / 4 x 1-5 / 8 x 1-1 / 2

بوشهای گرافیتی

1-1 / 4 x 1-5 / 8 x 1-3 / 4

بوشهای گرافیتی

1-1 / 4 x 1-5 / 8 x 2

بوشهای گرافیتی

1-1 / 2 x 2 x 1-1 / 4

بوشهای گرافیتی

1-1 / 2 x 2 x 1-1 / 2

بوشهای گرافیتی

1-1 / 2 x 2 x 1-3 / 4

بوشهای گرافیتی

1-1 / 2 x 2 x 2

بوشهای گرافیتی

1-3 / 4 2 2-1 / 4 1 1-1 / 4

بوشهای گرافیتی

1-3 / 4 2 2-1 / 4 1 1-1 / 2

بوشهای گرافیتی

1-3 / 4 2 2-1 / 4 1 1-3 / 4

بوشهای گرافیتی

1-3 / 4 2 2-1 / 4 2 2

بوشهای گرافیتی

1-3 / 4 2 2-1 / 4 2 2-1 / 2

بوشهای گرافیتی

1-3 / 4 2 2-1 / 4 4 4

بوشهای گرافیتی

2 2 2-1 / 2 1 1-1 / 4

بوشهای گرافیتی

2 x 2-1 / 2 x 1-1 / 2

بوشهای گرافیتی

2 2 2-1 / 2 2 2

بوشهای گرافیتی

2 x 2-1 / 2 x 2-1 / 2

بوشهای گرافیتی

2 2 2-1 / 2 3 3

بوشهای گرافیتی

2-1 / 2 3 3 3 3

بوشهای گرافیتی

3 3 3-1 / 2 4 4

بوشهای گرافیتی

3 3-5 3-5 / 8 3 3

بوشهای گرافیتی

3-1 / 2 x 4-1 / 8 x 2

بوشهای گرافیتی

3-1 / 2 x 4-1 / 8 x 3

بوشهای گرافیتی

3-1 / 2 x 4-1 / 8 x 4

بوشهای گرافیتی

4 4 4-3 / 4 2 2

بوشهای گرافیتی

4 4 4-3 / 4 3 3

بوشهای گرافیتی

4 4 4-3 / 4 4 4

بوشهای گرافیتی

5 6 6 3 3

بوشهای گرافیتی

5 6 6 4 4





یاتاقان آستین خود روان کننده گرافیکی شدهقبل از استفاده باید در روان کننده آغشته شود.گرافیت روان کننده را جذب می کند ، سپس با حرارت دادن شافت گرم می شود و به شافت منتقل می شود.این عمل روغن مورد نیاز برای روغن کاری را فراهم می کند اما به مقدار کافی برای ایجاد نشت در انتهای یاتاقان نیست.با توقف حرکت روغن دوباره جذب گرافیت می شود.





نمودار سازی پلاگین با حفاری یک پیکربندی سوراخ ردیفی و مبهم از طریق دیواره تحمل و فشار دادن گرافیت به داخل این سوراخ ها و پخت سخت انجام می شود.اندازه و تعداد سوراخ های سوراخ شده و تعداد ردیف ها توسططول و قطر تحمل

  • آستین های اینچ

  • آستین متریک

  • فلنجهای متریک

  • واشرهای متریک

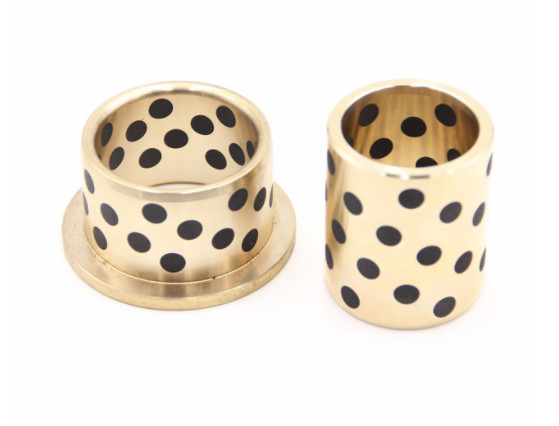

یاتاقان آستین جامد خود روانکاری با درج پلاگین گرافیت |بوشهای آستین مسی گرافیت



Graphite Plugged Bronze Bushings همگی روان کننده هستند و تعمیر و نگهداری رایگان.این بوش ها از برنز مداوم ریخته گری شده و با شاخه های روان کننده جامد متصل می شوند.یاتاقان آستین خود روان کننده و سطح جفت شدن آن باید همیشه توسط یک فیلم روان کننده جدا شود.بسیاری از اجزای VIIPLUS از گرافیت استفاده می کنند.در اینجا چیزی است که شما باید در مورد آن بدانید.گرافیت یک کربن معمولی به شکل کاملاً غیرمعمول است ، یک کریستال دو بعدی.آن را به عنوان یک ورق با ضخامت یک اتم تصور کنید.یک قطعه گرافیت مجموعه این ورق ها است.سرب مداد گرافیتی احساس روغنی می کند زیرا این ورقه های ضخیم یک اتم بسیار لغزنده هستند.



  • بشقاب بپوشید

  • نوارها را بپوشید

  • بوشینگ

  • مجامع اسلاید

  • اجزای راهنما

Graphite Plugged self-lebricating bronze Bushings



بوش آستین برنز پلاگین گرافیت خود روان کننده
پلاگین Graphite یاطاقان آستین خود روان کننده



  • بوشهای اندازه اینچ

  • بوشهای متریک

داده های تکنیکی



مقطع تحصیلی 50 # 50S1 50S2 50S3 650S5
مواد CuZn25AI5Mn4Fe3 CuSn5Pb5Zn5 CuAI10Ni5Fe5 CuSn12 CuZn25AI5Mn4Fe3
تراکم 8 8.9 7.8 8.9 8
سختی 10210 70 پوند ≥150 75 ≥ 235 پوند
مقاومت کششی 750 پوند 250 ≥ 500 پوند 270 پوند 800 پوند
قدرت عملکرد 50450 ≥90 60260 ≥150 50450
کشیدگی ≥12 ≥13 10 پوند ≥5 8 پوند
ضریب انبساط خطی 1.9 × 10-5 / 1.8 × 10-5 / 1.6 × 10-5 / 1.8 × 10-5 / 1.9 × 10-5 /
حداکثر دما -40 ~ + 300 -40 ~ + 400 -40 ~ + 400 -40 ~ + 400 -40 ~ + 300
حداکثر بار دینامیکی 100 60 50 70 120
حداکثر سرعت (خشک) 15 10 20 10 15
N / mm² * m / s (روغن کاری) 200 60 60 80 200
تغییر شکل فشرده سازی <0.01 میلی متر <0.05 میلی متر <0.04 میلی متر <0.05 میلی متر

<0.005 میلی متر



برنامه های کاربردی



یاتاقان آستین روانکاری خودکار برای تجهیزات ساختمانی ، بوشهای بوم لینک برای بیلهای برقی ، پیوندهای اتصال و راهنمای بوش برای ماشین های قالب تزریق ، تجهیزات آسیاب فولادی ، کشش کوره ، تجهیزات خشک کردن ، برش ، مطبوعات ، خطوط مونتاژ ، سازه های برق برقی ، وینچ ، تجهیزات بالابر ، تایر ، و ماشین آلات کارخانه کاغذ سازی و بسیاری دیگر از کاربردهای صنعتی.

مواد
C86300 منگنز برنز


C86300 برنامه های معمول شامل یاتاقان های بار سنگین با سرعت کم ، چرخ دنده ها ، بادامک ها و قطعات سیلندر هیدرولیک است. برنز منگنز ریخته گری مداوم یک آلیاژ مس با مقاومت بالا ، غیر قابل حرارت در نظر گرفته شده برای استفاده در برنامه هایی که به ترکیب خوبی از ویژگی های برجسته سایش و مقاومت تحمل بالا برای بارهای سنگین و سرعت پایین نیاز دارند.



بلبرینگ آستین روغنی خودکار برای فروش



C86300 منگنز برنز گرافیت بوشینگ

عنصر

محتوا (٪)

مس ، مس

60.0-68.0

سرب ، سرب

≤.0.2

قلع ، اسن

≤.0.2

روی ، روی

28 22 22

آهن ، آهن

2.0-4.0

آلومینیوم ، آل

5.0-7.50

منگنز ، منگنز

2.5-5.0





C86200 منگنز برنز گرافیت بوش

عنصر

محتوا (٪)

مس ، مس

60.0-68.0

سرب ، سرب

≤.0.2

قلع ، اسن

≤.0.2

روی ، روی

28 22 22

آهن ، آهن

2.0-4.0

آلومینیوم ، آل

3.0-4.90

منگنز ، منگنز

2.5-5.0



کارایی



Graphite Plugged Cast Bronze Bushings در مواردی که باید از بارهای سنگین در سرعت های پایین تا متوسط ​​پشتیبانی شود ، قابل استفاده است.

Plug Graphite Cast Bronze Bushing توانایی مقاومت در برابر آن را دارد دمای بالا تا 570 فارنهایت

از ویژگی های تحمل آستین خود روان کننده اجازه می دهد تا از بلبرینگ ها در مواردی که روغن کاری دشوار است استفاده شود ،اجرای آن گران است و در مواردی که نمی توان از روغن / روغن استفاده کرد.روغن کاری عالی حتی در بارهای زیاد در سرعت های پایین نیز حاصل می شود.

یاتاقان آستین خود روان کننده با روان کننده های جامد مخصوص جاسازی شده اصطکاک را کاهش می دهد.ضریب اصطکاک: 0.04 تا 0.2



بوش زدن   طول
اندازه (میلی متر)

  شناسه OD 8 10 12 15 16 19 20 25 30 35
  ¢ د ¢ D JDB JDB JDB JDB JDB JDB JDB JDB JDB JDB
8 8 0.028 12 0.018

081208

101408

081210

101410

081212

101412

81215     101420
10 0.013 0.007 101415
  10 0.028 14 0.018
  0.013 0.007
12 12 0.034 18 0.018 121808 121810 121812 121815 121816 121819 121820 121825 121830
0.016 0.007
13 13 0.034 19 0.021   131910 131912 131915     131920
0.016 0.006
14 14 0.034 20 0.021   142010 142012 142015     142020 142025 142030
0.016 0.006
15 15 0.034 21 0.021   152110 152112 152115 152116   152120 152125 152130
0.016 0.006
16 16 0.034 22 0.021   162210 162212 162215 162216 162219 162220 162225 162230 162235
0.016 0.006
17 17 0.034 23 0.021       172315
0.016 0.006
18 18 0.034 24 0.021     182412 182415 182416   182420 182425 182430
0.02 0.006
19 19 0.041 26 0.021       192615     192620
0.02 0.006
20 20 0.041 28 0.021   202810 202812 202815 202816 202819 202820 202825 202830 202835
0.02 0.006
20 0.041 30 0.021         203016   203020 203025 203030 203035
0.02 0.006
22 22 0.041 32 0.021     223212 223215     223220 223225
0.02 0.006
  25 0.041 33 0.025     253312 253315 253316   253320 253325 253330 253335
25 0.02 0.009
  25 0.041 35 0.025     253512 253515 253516   253520

253525

253530

253535



0.02

0.009

28

28

0.041

38

0.025













283820

283825

283830



0.02

0.009



30

0.041

38

0.025





303812

303815





303820

303825

303830

303835

30

0.02

0.009



30

0.041

40

0.025





304012

304015





304020

304025

304030

304035



0.02

0.009

31.5

31.5

0.05

40

0.025

















314030



0.025

0.009

32

32

0.05

42

0.025













324220



324230



0.025

0.009



35

0.05

44

0.025













354420

354425

354430

354435

35

0.025

0.009



35

0.05

45

0.025













354520

354525

354530

354435



0.025

0.009

38

38

0.05

48

0.025





















0.025

0.009

40

40

0.05

50

0.025







405015





405020

405025

405030

405035

0.025

0.009

40

0.05

55

0.03







405515









405530

405535

0.025

0.011

45

45

0.05

55

0.03

















455530

455535

0.025

0.011

45

0.05

56

0.03

















455630

455635

0.025

0.011

45

0.05

60

0.03

















456030

456035

0.025

0.011

50

50

0.05

60

0.03

















506030

506035

0.025

0.011

50

0.05

62

0.03













506220



506230

506235

0.025

0.011

50

0.05

65

0.03

















506530



0.025

0.011

55

55

06/0

70

0.03

















557030

557035

0.03

0.011



60

06/0

74

0.03

















607430

607435

60

0.03

0.011



60

06/0

75

0.03

















607530

607535



0.03

0.011

63

63

06/0

75

0.03





















0.03

0.011

65

65

06/0

80

0.03



















658035

0.03

0.011

70

70

06/0

85

0.035

















708530

708535

0.03

0.013

70

06/0

90

0.035





















0.03

0.013

75

75

06/0

90

0.035





















0.03

0.013

75

06/0

95

0.035





















0.03

0.013



80

06/0

96

0.035





















80

0.03

0.013



80

06/0

100

0.035























0.03

0.013

85

85

0.071

100

0.035





















0.036

0.013

90

90

0.071

110

0.035





















0.036

0.013

100

100

0.071

120

0.035





















0.036

0.013

110

110

0.071

130

0.035





















0.036

0.015

120

120

0.071

140

0.04





















0.036

0.015

125

125

0.063

145

0.04





















0.043

0.015

130

130

0.063

150

0.04





















0.043

0.015

140

140

0.063

160

0.04





















0.043

0.015

150

150

0.063

170

0.04





















0.043

0.015

160

160

0.063

180

0.04





















0.043

0.015

طول





شناسه

od









واشر







¢ د

¢ D





40

50

60

70

80

90

100

120

130

140

150









JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB

JDB





(JDB)

























8

12

-











10

14

-1003

































12

18

-1203

























13

19

-1303































14

20

-1403



























15

21

-1503





162240





















16

22

-1603



























17

23

-1803



























18

24

-2005



























19

26

-2005





202840

202850



















20

28

-2005





203040





















20

30

-2505 *



























22

32

-2505





253340

253350

253360

















25

33

-2505





253540

253550



















25

35

-3005 *





283840





















28

38

-3005





303840

303850

303860

















30

38

-3005





304040

304050

304060

















30

40

-3505 *





314040





















31.5

40

-3505





324240





















32

42

-3505





354440

354450

354460

















35

44

-3505





354440

354450

354460

















35

45

-3505





384840





















38

48

-4007 *





405040

405050

405060

405070

405080













40

50

-4007





405540

405550

405560

















40

55

-4507





455540

455550

455560

















45

55

-4507





455640

455650

455660

















45

56

-4507





456040

456040

456050

456070

456080













45

60

-4507





506040

506040

506050

506070

506080













50

60

-5008





506240

506240

506250

506270















50

62

-5008





506540

506550

506560

506570

506580



5065100

5065120







50

65

-5008





557040

557050

557060

557070















55

70

-5508





607440

607450

607460

607470

607480













60

74

-6008





607540

607550

607560

607570

607580



6075100

6075120







60

75

-6008









637560

637570

637580













63

75

-6508 *





658040

658050

658060

658070

658080













65

80

-6508





708540

708550

708560

708570

708080



7085100

7085120







70

85

-7010







709050

709060

709070

709080













70

90

-7010







759050

759060

759070

759080



7590100









75

90

-7510









759060

759070

759580



7590100









75

95

-7510





809640

809650

809660

809670

809680



8096100

8096120







80

96

-8010





8011040

8011050

8011060

8011070

8011080



80110100

80110120



80110140



80

100

-8010









8511060



8511080













85

100

-9010 *







9011050

9011060



9011080

9011090

90110100

90100120







90

110

-9010







10012050

10012060

10012070

10012080

10012090

100120100

100120120



100120140



100

120

-10010







11013050



11013070

11013080



110130100

110130120







110

130

-12010 *











12014070

12014080

12014090

120140100

120140120



120140140



120

140

-12010

















125145100

125145120







125

145

-













13015080



130150100



130145130





130

150

-

















140160100





140160140



140

160

-













15017080



150170100







150170150

150

170

-













16718080



167180100







160180150

160

180

-
