جزئیات محصول:
|
مادری: | گرافیت برنز بوشینگ | اندازه: | بوش های اندازه اینچ |
---|---|---|---|
اندازه استاندارد: | C86300 ، C86200 | تایپ کنید: | برنز پلاستیکی پلاگین |
برجسته: | graphite impregnated bronze bushings,graphite filled bronze bushes |
5000 شیار مشخصات اندازه ، اندازه بزرگ از سهام. دقت بالا ، مقاومت در برابر اصطکاک ، مقاومت در برابر درجه حرارت بالا ، تعمیر و نگهداری رایگان.C86300 / C86200 CASTING CENTRIFUGAL طیف وسیعی از یاتاقان های روغنی ما راه حل مناسبی برای پروژه هایی است که روغن کاری به راحتی ارائه نمی شود و یا اینکه روان کننده های معمولی ممکن است کربن شوند.طراحی سیستم های تغذیه روغن بسیار زمان بر و پرهزینه است - استفاده از یاتاقان های روغنی ما می تواند هزینه های نگهداری و روغن را به میزان زیادی کاهش دهد زیرا هرگونه نیاز به چنین سیستمی را برطرف می کند.

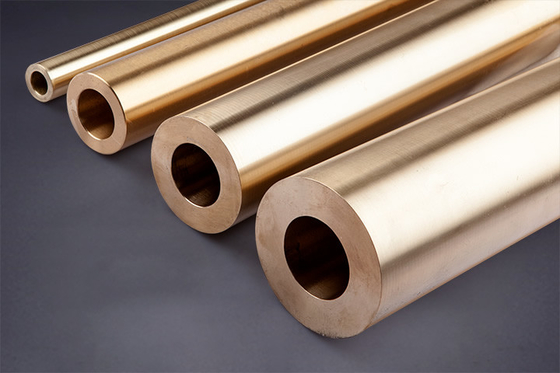

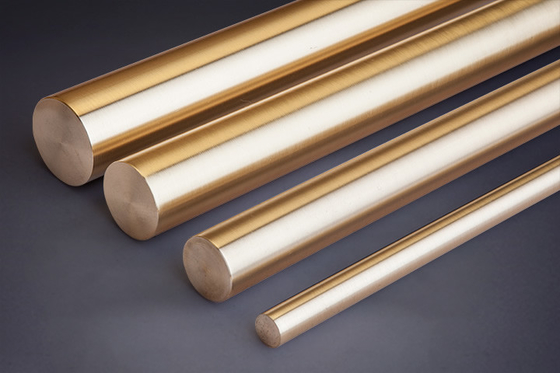

C86300 / C86200 برنز ریخته گری آلیاژ مس
viiplus نه تنها می تواند بوش های برنجی از آلیاژ مس تولید کند و مطابق با استاندارد ملی چین ، بلکه می تواند آن را به عنوان استاندارد های مربوط به ASTM (UNS ، SAE) ، EU و JIS و غیره نیز تولید کند. از این گذشته ، علاوه بر این می توانیم آلیاژ مس را نیز توسعه دهیم مواد با توجه به الزامات خاص و نقشه های مشتریان
جرم ترکیب شیمیایی /٪ |
|||||||||
---|---|---|---|---|---|---|---|---|---|
مس |
اسن |
آل |
آهن |
من |
نیکل |
سرب |
سی |
پ |
روی |
60-66 |
0.2 |
3.0-4.9 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
ویژگی های مکانیکی |
|||
---|---|---|---|
استحکام کششی Mpa (حداقل) |
قدرت بازده MPa (حداقل) |
کشیدگی٪ |
سختی برینل (HB) |
621 |
310 |
18 |
180 |
توجه داشته باشید:
1 ، در ترکیب شیمیایی ، مقادیر واحد بیانگر حداکثرها هستند.
2 ، عملکرد مکانیکی مقدار سختی فقط برای مرجع است
روغن کاری های خود روغنکاری شده کمتر
C86300 |
ابعاد اینچ است |
برنز منگنز با شاخه های گرافیتی |
(ID x OD x L) |
دکمه های GRAPHITE |
1/2 x 3/4 x 1/2 |
دکمه های GRAPHITE |
1/2 x 3/4 x 3/4 |
دکمه های GRAPHITE |
1/2 x 3/4 x 1/2 |
دکمه های GRAPHITE |
5/8 x 7/8 x 5/8 |
دکمه های GRAPHITE |
5/8 x 7/8 x 3/4 |
دکمه های GRAPHITE |
5/8 x 7/8 x 1 |
دکمه های GRAPHITE |
5/8 x 7/8 x 1-1 / 4 |
دکمه های GRAPHITE |
5/8 x 7/8 x 1-1 / 2 |
دکمه های GRAPHITE |
3/4 x 1-1 / 8 x 5/8 |
دکمه های GRAPHITE |
3/4 x 1-1 / 8 x 3/4 |
دکمه های GRAPHITE |
3/4 x 1-1 / 8 x 1 |
دکمه های GRAPHITE |
3/4 x 1-1 / 8 x 1-1 / 4 |
دکمه های GRAPHITE |
3/4 x 1-1 / 8 x 1-1 / 2 |
دکمه های GRAPHITE |
7/8 x 1-1 / 4 x 3/4 |
دکمه های GRAPHITE |
7/8 x 1-1 / 4 x 1 |
دکمه های GRAPHITE |
7/8 x 1-1 / 4 x 1-1 / 8 |
دکمه های GRAPHITE |
7/8 x 1-1 / 4 x 1-1 / 4 |
دکمه های GRAPHITE |
7/8 x 1-1 / 4 x 1-1 / 2 |
دکمه های GRAPHITE |
1 x 1-3 / 8 x 3/8 |
دکمه های GRAPHITE |
1 x 1-3 / 8 x 1/2 |
دکمه های GRAPHITE |
1 x 1-3 / 8 x 5/8 |
دکمه های GRAPHITE |
1 x 1-3 / 8 x 3/4 |
دکمه های GRAPHITE |
1 x 1-3 / 8 x 1 |
دکمه های GRAPHITE |
1 x 1-3 / 8 x 1-1 / 4 |
دکمه های GRAPHITE |
1 x 1-3 / 8 x 1-1 / 2 |
دکمه های GRAPHITE |
1 x 1-3 / 8 x 1-3 / 4 |
دکمه های GRAPHITE |
1 x 1-3 / 8 x 2 |
دکمه های GRAPHITE |
1 x 1-1 / 2 x 3/4 |
دکمه های GRAPHITE |
1 x 1-1 / 2 x 1 |
دکمه های GRAPHITE |
1 x 1-1 / 2 x 1-1 / 2 |
دکمه های GRAPHITE |
1 x 1-1 / 2 x 2 |
دکمه های GRAPHITE |
1-1 / 8 x 1-1 / 2 x 1 |
دکمه های GRAPHITE |
1-1 / 4 x 1-5 / 8 x 1 |
دکمه های GRAPHITE |
1-1 / 4 x 1-5 / 8 x 1-1 / 4 |
دکمه های GRAPHITE |
1-1 / 4 x 1-5 / 8 x 1-1 / 2 |
دکمه های GRAPHITE |
1-1 / 4 x 1-5 / 8 x 1-3 / 4 |
دکمه های GRAPHITE |
1-1 / 4 x 1-5 / 8 x 2 |
دکمه های GRAPHITE |
1-1 / 2 x 2 x 1-1 / 4 |
دکمه های GRAPHITE |
1-1 / 2 x 2 x 1-1 / 2 |
دکمه های GRAPHITE |
1-1 / 2 x 2 x 1-3 / 4 |
دکمه های GRAPHITE |
1-1 / 2 x 2 x 2 |
دکمه های GRAPHITE |
1-3 / 4 x 2-1 / 4 x 1-1 / 4 |
دکمه های GRAPHITE |
1-3 / 4 x 2-1 / 4 x 1-1 / 2 |
دکمه های GRAPHITE |
1-3 / 4 x 2-1 / 4 x 1-3 / 4 |
دکمه های GRAPHITE |
1-3 / 4 x 2-1 / 4 x 2 |
دکمه های GRAPHITE |
1-3 / 4 x 2-1 / 4 x 2-1 / 2 |
دکمه های GRAPHITE |
1-3 / 4 x 2-1 / 4 x 4 |
دکمه های GRAPHITE |
2 x 2-1 / 2 x 1-1 / 4 |
دکمه های GRAPHITE |
2 x 2-1 / 2 x 1-1 / 2 |
دکمه های GRAPHITE |
2 x 2-1 / 2 x 2 |
دکمه های GRAPHITE |
2 x 2-1 / 2 x 2-1 / 2 |
دکمه های GRAPHITE |
2 x 2-1 / 2 x 3 |
دکمه های GRAPHITE |
2-1 / 2 x 3 x 3 |
دکمه های GRAPHITE |
3 x 3-1 / 2 x 4 |
دکمه های GRAPHITE |
3 x 3-5 / 8 x 3 |
دکمه های GRAPHITE |
3-1 / 2 x 4-1 / 8 x 2 |
دکمه های GRAPHITE |
3-1 / 2 x 4-1 / 8 x 3 |
دکمه های GRAPHITE |
3-1 / 2 x 4-1 / 8 x 4 |
دکمه های GRAPHITE |
4 x 4-3 / 4 x 2 |
دکمه های GRAPHITE |
4 x 4-3 / 4 x 3 |
دکمه های GRAPHITE |
4 x 4-3 / 4 x 4 |
دکمه های GRAPHITE |
5 x 6 x 3 |
دکمه های GRAPHITE |
5 6 6 4 4 |
یاطاقان نمودار باید قبل از استفاده در روان کننده خیس شوند.گرافیت روان کننده را جذب می کند ، که هنگام گرم شدن با حرکت شافت به شافت منتقل می شود.این عمل روغن مورد نیاز برای روانکاری را فراهم می کند اما به مقدار کافی برای ایجاد نشت در انتهای بلبرینگ فراهم نمی کند.با قطع شدن حرکت روغن توسط گرافیت دوباره جذب می شود.
نمودار گرافیکی پلاگین با حفر پیکربندی سوراخ ردیف و راه راه از طریق دیواره یاتاقان و فشار دادن گرافیت به داخل این سوراخ ها و پخت سخت انجام می شود.اندازه و تعداد سوراخ های حفر شده و تعداد ردیف ها با طول و قطر بلبرینگ تعیین می شود.
آستین اینچ
آستین های متریک
فلنج های متریک
واشر متریک

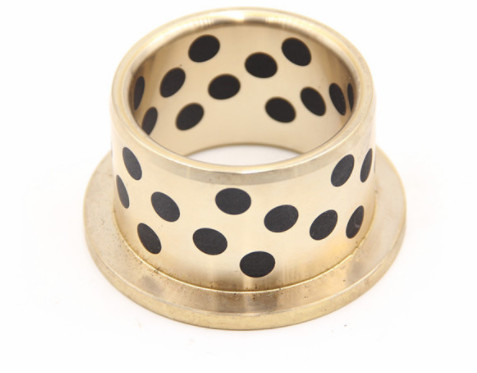

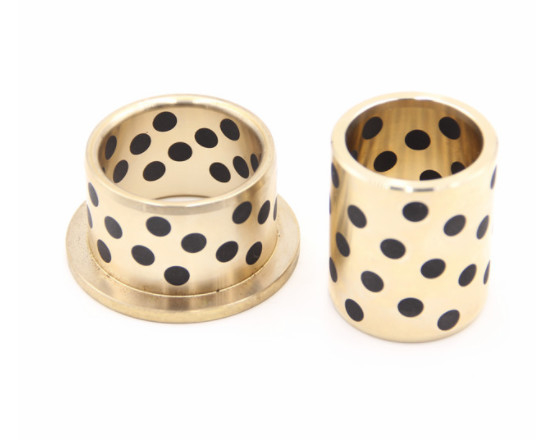

بوشینگ برنز مجهز به Graphite Plugged ، همگی خود روانکاری و نگهداری ندارند.این بوش ها از برنز ریخته گری مداوم ماشینکاری شده و به شاخه های روان کننده جامد وصل شده اند.سطح بوش و جفت گیری آن همیشه باید توسط یک فیلم روان کننده جدا شود. بیشتر اجزای VIIPLUS از گرافیت استفاده می کنند.در اینجا چیزی است که شما باید درباره آن بدانید.گرافیت کربن معمولی است به شکلی کاملاً غیرمعمول ، کریستال دو بعدی.به عنوان یک ورق ضخیم یک اتم فکر کنید.یک تکه گرافیت انباشته از این ورق ها است.یک سرب مداد گرافیتی روغنی دارد زیرا این ورق های ضخیم یک اتم بسیار لغزنده هستند.
بشقاب ها را بپوشید
نوار بپوشید
بوشینگ
مجامع اسلاید
مؤلفه های راهنما
بوشینگ اندازه اینچ
اندازه گیری متریک اندازه
برنز منگنز C86300
برنامه های معمولی C86300 شامل یاتاقانهای با بار سنگین ، سرعت چرخشی ، كم و قطعات استوانه هیدرولیك با سرعت آهسته است. برنز منگنز ریخته گری مداوم از استحكام بالایی برخوردار است ، آلیاژ مس قابل درمان با گرما برای استفاده در برنامه های کاربردی که نیاز به ترکیب خوبی از ویژگی های برجسته سایش و مقاومت تحمل بالا برای بارهای سنگین و سرعت آهسته دارند ، در نظر گرفته شده است.
C86300 مگزان برنز گرافیتی برنز |
|
عنصر |
محتوا (٪) |
مس ، مس |
60.0-68.0 |
سرب ، سرب |
.20.2 |
قلع ، اسن |
.20.2 |
روی ، روی |
22 28 |
آهن ، آهن |
2.0-4.0 |
آلومینیوم ، آل |
5.0-7.50 |
منگنز ، منگنز |
2.5-5.0 |
|
|
C86200 مگزان برنز گرافیتی برنز |
|
عنصر |
محتوا (٪) |
مس ، مس |
60.0-68.0 |
سرب ، سرب |
.20.2 |
قلع ، اسن |
.20.2 |
روی ، روی |
22 28 |
آهن ، آهن |
2.0-4.0 |
آلومینیوم ، آل |
3.0-4.90 |
منگنز ، منگنز |
2.5-5.0 |
بوشینگ های برنز ریخته گری Graphite Plugged می توانند در جایی استفاده شوند که بارهای سنگین با سرعت کم تا متوسط پشتیبانی شوند
Plug Graphite Cast Bronze Bushing قادر به تحمل درجه حرارت بالا تا 570 F است
ویژگی خود روان کننده اجازه می دهد تا از بلبرینگ در جایی که روغن کاری مشکل است ، اجرای آن گران باشد ، استفاده کنید جایی که گریس / روغن قابل استفاده نیست.روانکاری عالی حتی در زیر بارهای زیاد و با سرعت کم انجام می شود.
خود روانکاری با روان کننده های جامد مخصوص تعبیه شده اصطکاک را کاهش می دهد.ضریب اصطکاک: 0.04 تا 0.2
مقطع تحصیلی |
50 # |
50S1 |
50S2 |
50S3 |
650S5 |
مواد |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
تراکم |
8 |
8.9 |
7.8 |
8.9 |
8 |
سختی |
10210 |
≥70 |
50150 |
75 پوند |
35235 |
استحکام کششی |
750 پوند |
50250 |
500 پوند |
70270 |
800 پوند |
قدرت بازده |
50450 |
90 پوند |
60260 |
50150 |
50450 |
کشیدگی |
12 پوند |
≥13 |
≥10 |
5 پوند |
8 پوند |
ضریب o گسترش خطی |
1.9 × 10-5 / |
1.8 × 10-5 / |
1.6 × 10-5 / |
1.8 × 10-5 / |
1.9 × 10-5 / |
Max.Temp |
-40 ~ + 300 |
-40 ~ + 400 |
-40 ~ + 400 |
-40 ~ + 400 |
-40 ~ + 300 |
Max.dynamic load |
100 |
60 |
50 |
70 |
120 |
Max.speed (خشک) |
15 |
10 |
20 |
10 |
15 |
N / mm² * m / s (روغن کاری) |
200 |
60 |
60 |
80 |
200 |
تغییر شکل فشرده سازی |
<0.01 میلی متر |
<0.05 میلی متر |
<0.04 میلی متر |
<0.05 میلی متر |
<0.005 میلی متر |
بوشینگ برای تجهیزات ساختمانی ، بوشینگ بولینگ پیوندی برای بیل های برق ، اتصالات پیوندی و راهنمای برای استفاده از ماشین آلات قالب تزریقی ، تجهیزات آسیاب فلزی ، فرورفتگی های کوره ، تجهیزات خشک کن ، کباب کننده ، مطبوعات ، مطبوعات ، خطوط مونتاژ ، سازه های برق ، وینچ ، تجهیزات بالابری ، ماشین آلات کارخانه لاستیک و کاغذ و بسیاری دیگر از کاربردهای صنعتی.
