| نام تجاری: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| شماره مدل: | بوشینگ جامد ، برنز با شاخه های روان کننده تعبیه شده بدون تعمیر و نگهداری |
| مقدار تولیدی: | قابل مذاکره است |
| قیمت: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| شرایط پرداخت: | TT در پیشرفت |
| توانایی عرضه: | بوشینگ برنز آنلاین • تولید کننده یاتاقان های کشویی • تولید کنندگان بوشینگ خود را روان کننده |

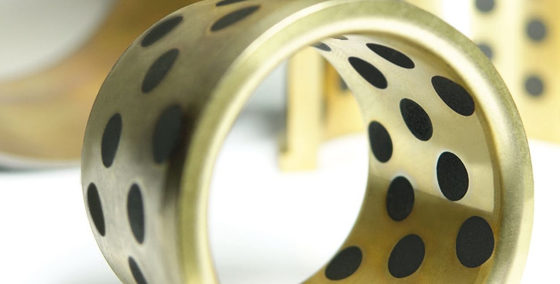

ASTM B271 گرافیت آلیاژ گره دار، به طور خاص نوع C86300، با ابعاد 400 × 470 × 750 میلی متر،به لوله های خود روان کننده مبتنی بر فلز اشاره دارد که از یک ماده مبتنی بر گرافیت برای روان کردن استفاده می کنند.این بوشینگ ها برای ارائه عملکرد طولانی مدت و بدون نگهداری در طیف گسترده ای از کاربردهای صنعتی طراحی شده اند.
ASTM B271 یک مشخصات استاندارد است که پوشش می دهد از مرکز گداخته شده، بر پایه برنز، گرافیت روان کننده برای استفاده در برنامه های کاربردی که نیاز به مقاومت در برابر لباس بالا و اصطکاک کم.آلیاژ C86300 یک نوع برنز مبتنی بر قلع است که حاوی ذرات گرافیت در قالب متریکس فلزی استاین ذرات گرافیت خواص خود روان کننده ای را فراهم می کنند که اجازه می دهد که بیئر بدون نیاز به روغن های خارجی کار کند.
ابعاد ۴۰۰ × ۴۷۰ × ۷۵۰ میلی متر مربوط به ابعاد بیرونی بش است.که به طور معمول در یک محفظه یا فریم نصب شده است تا سطح کششی را برای یک شاخه دوار یا متناوب فراهم کندپایه فلزی اثر پشتیبانی ساختاری را فراهم می کند، در حالی که لایه روغن شده گرافیت اصطکاک و سایش بین اثر و شاخه را کاهش می دهد.
به طور کلی، ASTM B271 آلیاژ گرافیت پوشه های پلاگین شده با آلیاژ C86300 و ابعاد مشخص شده ارائه یک قابل اعتماد،راه حل بدون تعمیر و نگهداری برای کاربردهای صنعتی لوله کشی که نیاز به مقاومت بالا در برابر فرسایش و اصطکاک کم دارند.
bronzegleitlager.comکربن مورد اعتماد شماستبش های گرافیتیتولید کننده. هر چیزی که نیاز شما، ما می توانیم طراحی سفارشی مابشینگ هابرای نیازهای شما.

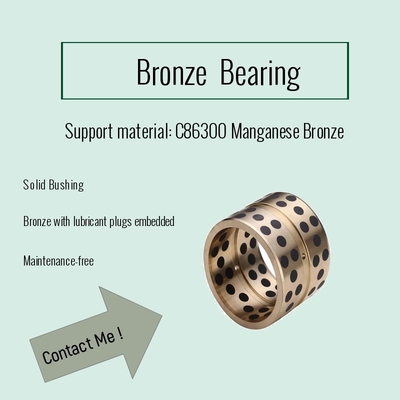

VIIPLUS ارائه می دهد C86300 بوچینگ برنز منگنیز این یک ماده خود روان کننده است که شامل برنز با کیفیت بالا با جیب های روان کننده جامد است.
|
|
Cu(1) |
ال |
Fe |
Pb |
م |
نه ((2) |
Sn |
Zn |
|---|---|---|---|---|---|---|---|---|
|
حداقل. |
60.0-660 |
5.۰-۷5 |
2.۰-۴0 |
.20 |
2.5-50 |
1.0 |
.20 |
22.0-28.0 |
|
اسمی |
63.0 |
6.2 |
3.0 |
- |
3.7 |
- |
- |
25.0 |
درC86300 بش های برنزیاستفاده های معمول برای این آلیاژ عبارتند از: کار سنگین اضافی، آلیاژ قدرت بالا.اسب های سنگین با سرعت آهسته، بخشهای سیلندر های هیدرولیک.
برنز می تواند با سرعت بالا تحت بارهای سنگین کار کند، اما نیاز به سختی شاخه بالا و شرایط عملیاتی غیر سفت دارد. این آلیاژ دارای ویژگی های مکانیکی عالی و مقاومت خوب در برابر خوردگی است.این آلیاژ از مس تشکیل شده، منگنز، آلومینیوم و آهن. این ترکیب مقاومت کششی را افزایش می دهد.
| الزامات شیمیایی | ||||||||||||
| مس آلیاژ شماره UNS |
ترکیب، % حداکثر، به جز موارد ذکر شده | |||||||||||
| نیکل | ||||||||||||
| مس | قلع | سرب | زینک | آهن | از جمله | آلومینیوم | منگنیز | آنتیمون | گوگرد | فسفر | سیلیکون | |
| کوبالت | ||||||||||||
| C86300 | 60.0660 | 0.20 | 0.20 | 22.028.0 | 2.040 | 1.0A | 5.075 | 2.5550 | .... | .... | .... | .... |
| C90500 | 86.0-890 | 9.0110 | 0.30 | 1.030 | 0.20 | 1.0A | 0.005 | .... | 0.20 | 0.05 | 0.05ب | 0.005 |
| C91100 | 82.0 ¢850 | 15.0170 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C91300 | 79.۰۸۲0 | 18.0200 | 0.25 | 0.25 | 0.25 | 0.50A | 0.005 | .... | 0.20 | 0.05 | 1.0ب | 0.005 |
| C93700 | 78.۰۸۲0 | 9.0110 | 8.0110 | 0.8 | 0.7C | 0.50A | 0.005 | .... | 0.50 | 0.08 | 0.10ب | 0.005 |
| A برای تعیین حداقل مس، مس را می توان به عنوان مس اضافه به نیکل محاسبه کرد. | ||||||||||||
| ب در قالب مدارات مستمر، فوسفور باید حداکثر 1.5٪ باشد. | ||||||||||||
|
C آهن باید حداکثر 0.35 درصد باشد در صورتی که برای حمایت از فولاد استفاده شود.
|
||||||||||||
دروازه های شعاعی، دروازه های عمودی، بلوک های توقف، خطوط فولادی Penstock، بلند کننده های مکانیکی، بلند کننده های هیدرولیک، ابزار، جرثقیل های Gantry، جرثقیل های بالاخدمات مدیریت مخازن با برنامه های کاربردی در....
انبار
کنترل سیلاب
تولید برق آبی
آبیاری
ریختن آلیاژ مس
نوع:مس بدون سرب
خودگسارتبدون روغننوع بشینگ ها
|
ترکیب شیمیایی جرم/٪ |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
ک |
Sn |
ال |
Fe |
م |
نه |
Pb |
آره |
P |
Zn |
|
۶۰ تا ۶۶ |
0.2 |
5.۰-۷5 |
2.۰-۴0 |
2.5-50 |
1 |
0.2 |
_ |
_ |
_ |
|
خواص مکانیکی |
|||
|---|---|---|---|
|
مقاومت کششی Mpa ((Min) |
قدرت کششی MPa ((min) |
% طول کششی |
سختی برینل ((HB) |
|
758 |
427 |
14 |
225 |
1در ترکیب شیمیایی، مقادیر واحد حداکثر را نشان می دهند.
2عملکرد مکانیکی ارزش سختی فقط برای مرجع است.
|
C86300 |
ابعاد در اینچ است |
|
برنز منگنیز با پلاگین های گرافیتی |
(ID x OD x L) |
|
پوشش گرافیت |
1/2 × 3/4 × 1/2 |
|
پوشش گرافیت |
1/2 × 3/4 × 3/4 |
|
پوشش گرافیت |
1/2 × 3/4 × 1/2 |
|
پوشش گرافیت |
5/8 × 7/8 × 5/8 |
|
پوشش گرافیت |
5/8 × 7/8 × 3/4 |
|
پوشش گرافیت |
5/8 × 7/8 × 1 |
|
پوشش گرافیت |
5/8 × 7/8 × 1-1/4 |
|
پوشش گرافیت |
5/8 × 7/8 × 1-1/2 |
|
پوشش گرافیت |
3/4 × 1-1/8 × 5/8 |
|
پوشش گرافیت |
3/4 × 1-1/8 × 3/4 |
|
پوشش گرافیت |
3/4 × 1-1/8 × 1 |
|
پوشش گرافیت |
3/4 × 1-1/8 × 1-1/4 |
|
پوشش گرافیت |
3/4 × 1-1/8 × 1-1/2 |
|
پوشش گرافیت |
7/8 × 1-1/4 × 3/4 |
|
پوشش گرافیت |
7/8 × 1-1/4 × 1 |
|
پوشش گرافیت |
7/8 × 1-1/4 × 1-1/8 |
|
پوشش گرافیت |
7/8 × 1-1/4 × 1-1/4 |
|
پوشش گرافیت |
7/8 × 1-1/4 × 1-1/2 |
|
پوشش گرافیت |
1 × 1-3/8 × 3/8 |
|
پوشش گرافیت |
1 × 1-3/8 × 1/2 |
|
پوشش گرافیت |
1 × 1-3/8 × 5/8 |
|
پوشش گرافیت |
1 × 1-3/8 × 3/4 |
|
پوشش گرافیت |
1 × 1-3/8 × 1 |
|
پوشش گرافیت |
1 × 1-3/8 × 1-1/4 |
|
پوشش گرافیت |
1 × 1-3/8 × 1-1/2 |
|
پوشش گرافیت |
1 × 1-3/8 × 1-3/4 |
|
پوشش گرافیت |
1 × 1-3/8 × 2 |
|
پوشش گرافیت |
1 × 1-1/2 × 3/4 |
|
پوشش گرافیت |
1 × 1-1/2 × 1 |
|
پوشش گرافیت |
1 × 1-1/2 × 1-1/2 |
|
پوشش گرافیت |
1 × 1-1/2 × 2 |
|
پوشش گرافیت |
1-1/8 × 1-1/2 × 1 |
|
پوشش گرافیت |
1-1/4 × 1-5/8 × 1 |
|
پوشش گرافیت |
1-1/4 × 1-5/8 × 1-1/4 |
|
پوشش گرافیت |
1-1/4 × 1-5/8 × 1-1/2 |
|
پوشش گرافیت |
1-1/4 × 1-5/8 × 1-3/4 |
|
پوشش گرافیت |
1-1/4 × 1-5/8 × 2 |
|
پوشش گرافیت |
1-1/2 × 2 × 1-1/4 |
|
پوشش گرافیت |
1-1/2 × 2 × 1-1/2 |
|
پوشش گرافیت |
1-1/2 x 2 x 1-3/4 |
|
پوشش گرافیت |
1-1/2 × 2 × 2 |
|
پوشش گرافیت |
۱-۳/۴ × ۲-۱-۴ × ۱-۱-۴ |
|
پوشش گرافیت |
1-3/4 x 2-1/4 x 1-1/2 |
|
پوشش گرافیت |
1-3/4 × 2-1/4 × 1-3/4 |
|
پوشش گرافیت |
1 تا 3/4 × 2 تا 4 × 2 |
|
پوشش گرافیت |
1-3/4 x 2-1/4 x 2-1/2 |
|
پوشش گرافیت |
1-3/4 × 2-1/4 × 4 |
|
پوشش گرافیت |
2 × 2-1/2 × 1-1/4 |
|
پوشش گرافیت |
2 × 2-1/2 × 1-1/2 |
|
پوشش گرافیت |
2 × 2-1/2 × 2 |
|
پوشش گرافیت |
2 × 2-1/2 × 2-1/2 |
|
پوشش گرافیت |
2 × 2-1/2 × 3 |
|
پوشش گرافیت |
2-1/2 × 3 × 3 |
|
پوشش گرافیت |
3 × 3 1/2 × 4 |
|
پوشش گرافیت |
3 × 3-5/8 × 3 |
|
پوشش گرافیت |
3-1/2 × 4-1/8 × 2 |
|
پوشش گرافیت |
3-1/2 × 4-1/8 × 3 |
|
پوشش گرافیت |
3-1/2 × 4-1/8 × 4 |
|
پوشش گرافیت |
4 × 4-3/4 × 2 |
|
پوشش گرافیت |
4 × 4-3/4 × 3 |
|
پوشش گرافیت |
4 × 4-3/4 × 4 |
|
پوشش گرافیت |
5 × 6 × 3 |
|
پوشش گرافیت |
5 × 6 × 4 |
قبل از استفاده، لوله های گرافیت شده باید در روغن خیس شوند. گرافیت روغن خیس را جذب می کند که پس از گرم شدن توسط حرکت درخشش به شاخه منتقل می شود.این عمل روغن مورد نیاز برای روان کننده فراهم می کند اما نه در مقدار کافی برای ایجاد نشت در انتهای نردبان. روغن توسط گرافيت دوباره جذب ميشه وقتي حرکت متوقف بشه
گرافیت کردن پلاگ با حفاری از طریق دیوار حامل و فشار دادن گرافیت به این سوراخ ها و پخت سخت انجام می شود.اندازه و تعداد سوراخ های حفاری و تعداد ردیف توسط طول و قطر نردبان تعیین می شود.
گرافيت پلاکت برنز پوشه ها همشون خودگريزي هستن وبدون تعمیراتاین بوشینگ ها از برنز مدفوعی مستمر ساخته شده و با پلاگین های روان کننده جامد وصل می شوند.VIIPLUSاین چیزی است که شما باید در مورد آن بدانید. گرافیت کربن معمولی در یک شکل بسیار غیرمعمول است، یک کریستال دو بعدی. به آن به عنوان یک ورق ضخیم یک اتم فکر کنید.یک تکه گرافیت یک تکه از این ورق ها استپنسل گرافیت احساس روغن می کند چون این ورق های یک اتم ضخیم بسیار لغزنده هستند.
C86300 برنز منگنز
C86300 کاربردهای معمول عبارتند از:سرعت آهسته، بار سنگین، چرخ دنده، کام و قطعات سیلندر هیدرولیک.برنز منگنز به صورت مستمر استآلیاژ مس غیر قابل گرمایش برای استفاده در کاربردهایی که نیاز به ترکیب خوبی از ویژگی های خارق العاده ی فرسایش و قدرت تحمل بالا برای بارهای سنگین و سرعت های کم دارند.
|
C86300 مگانز برنز گرافیت |
|
|
عنصر |
محتوا (٪) |
|
مس |
60.0-680 |
|
سرب، Pb |
≤0.2 |
|
قلع، Sn |
≤0.2 |
|
زنک، Zn |
22 تا 28 |
|
آهن، Fe |
2.۰-۴0 |
|
آلومینیوم، Al |
5.۰-۷50 |
|
منگنز، Mn |
2.5-50 |
|
|
|
|
C86200 مگانز برنز گرافیت |
|
|
عنصر |
محتوا (٪) |
|
مس |
60.0-680 |
|
سرب، Pb |
≤0.2 |
|
قلع، Sn |
≤0.2 |
|
زنک، Zn |
22 تا 28 |
|
آهن، Fe |
2.۰-۴0 |
|
آلومینیوم، Al |
3.۰-۴90 |
|
منگنز، Mn |
2.5-50 |
گرافیت پلاگین شده کاس برنز بوشینگ می تواند مورد استفاده قرار گیرد که در آن بار سنگین باید درسرعت پایین تا متوسط
گرافيت پلاگ گچ برنز بوشينگ قادر به مقاومت در برابر دماي بالا تا 570 درجه فارنهايت
خودگسيل کنندهاین ویژگی اجازه می دهد تا در جایی که روغن گذاری دشوار و گران است و در جایی که روغن / روغن نمی تواند استفاده شود ، از لاغری استفاده شود. روان سازی عالی حتی تحت بار های بالا در سرعت های پایین نیز به دست می آید.
روان کننده های جامد با روغن های خاص، اصطکاک را کاهش می دهند. ضریب اصطکاک: 0.04 تا 0.2
|
درجه |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
مواد |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
تراکم |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
سختی |
≥210 |
≥70 |
≥ 150 |
≥75 |
≥235 |
|
مقاومت کششی |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
قدرت تولید |
≥450 |
≥90 |
≥260 |
≥ 150 |
≥450 |
|
کشش |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
ضریب گسترش خطی |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
مکس.تمپ. |
-40 تا +300 درجه سانتیگراد |
-40 تا +400 درجه سانتیگراد |
-40 تا +400 درجه سانتیگراد |
-40 تا +400 درجه سانتیگراد |
-40 تا +300 درجه سانتیگراد |
|
حداکثر بار دینامیکی |
100 |
60 |
50 |
70 |
120 |
|
حداکثر سرعت ((خشک) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((تزریق) |
200 |
60 |
60 |
80 |
200 |
|
تغییر شکل فشرده سازی |
< 0.01 میلی متر |
< 0.05 میلی متر |
< 0.04 میلی متر |
< 0.05 میلی متر |
< 0.005mm |
