چین برنز Gleitlager سازنده

فایبرگلاس بوش گیرنده شیر دستگیره اهرمی قفل و 316 استیل ضد زنگ با روکش TFE

جزئیات محصول:
محل منبع: شیر تولید کننده بوشینگ
نام تجاری: Straight Sleeve Bore Bushings
گواهی: wrapped bushing, Bronze Steel self-lubricatging bushing, DIN 1494 / ISO 3547, Low-maintenance
شماره مدل: برنامه های کاربردی بوشینگ آستین شامل دریچه ها ، سیستم های آتش نشانی تجاری تجاری ، میکسر ، مخلوط کن ،
پرداخت:
مقدار حداقل تعداد سفارش: 100 قطعه / قطعه (حداقل سفارش)
قیمت: Negotiable
جزئیات بسته بندی: بسته بندی استاندارد صادراتی
زمان تحویل: 1 ~ 2 هفته
شرایط پرداخت: TT در پیشرفت
قابلیت ارائه: تولید کننده یاتاقان های بتونی فولادی شیر تقسیم شده شیر

اطلاعات تکمیلی

متری: فولاد کارتن ، برنز ، PTFE آبکاری: قلع یا مس
مشخصه: یاتاقان های ساده با کمبود تعمیر و نگهداری تایپ کنید: بوش ، بوش یقه ، واشر ، نوار یا نقوش خاص
اندازه: اندازه استاندارد در دسترس است کیفیت: نصب شده
بندر: شانگهای کاربرد: بوش سنگ شکن دریچه ای در DIN1494

توضیحات محصول

VIIPLUS ساخته شده برای سفارش FORM یاطاقان چسبنده چین شامل یک پارچه PTFE بافته شده با الیاف تقویت شده اعمال شده بر روی فولاد فلزی یا پشتی استیل است.







VIIPLUS CHINA SELF-LUBRICATING BEARINGS are typically used in valves, hydro power equipment, lifting equipment and many other applications. یاطاقان EL های محکم چین به طور معمول در دریچه ها ، تجهیزات برق آبی ، تجهیزات بالابری و بسیاری از کاربردهای دیگر استفاده می شود. Valve manufacturers value the TEX stainless steel and تولید کنندگان شیر برای فولاد ضد زنگ TEX و PTFE درجه به دلیل قابلیت حمل بار بالا و مقاومت شیمیایی.



بلبرینگ های بنیادی: فایبرگلاس و 316 استیل ضد زنگ با روکش TFE



  • دما و قابلیت بار بالا

  • ضریب اصطکاک کم

  • مقاومت شیمیایی عالی

  • لغزش چوب خیلی کم

بوش سنگ شکن دریچه ای در DIN1494

BUTTERFLY VALVE BUSHINGS | دکمه های VALUTFLE VALVE | Self-Lubricating Bearings - Fiber glide bushings یاتاقان های خود روان کننده - بوش های فیبر سرسره

استفاده از یاتاقانهای خود روانکاری در BUSTERFLY VALV BUSHINGS & Bearings یک انتخاب به راحتی نصب شده برای ویفرهای دست و پا گیر ، چند پیچ ​​و یا شیرهای فلنج نوع لنگ را ارائه می دهد.



مزایای استفاده از یاطاقان Self های خود روان کننده عملکرد بالا


یاتاقان های بدون تعمیر و نگهداری در مایعات هیدرولیک متداول و انواع مختلفی از شرایط امولسیون آب استفاده می شوند ، مناسب برای پمپ های پره ای ، چرخ دنده ای ، پمپ پیستون و موتور. علاوه بر ویژگی های عالی اصطکاک و ضد سایش ، آنها در زیر بارهای مورد نیاز پایدار و قابل اعتماد هستند و سرعت ، آنها را برای بسیاری از برنامه های هیدرودینامیکی مناسب می کند.

کاربرد

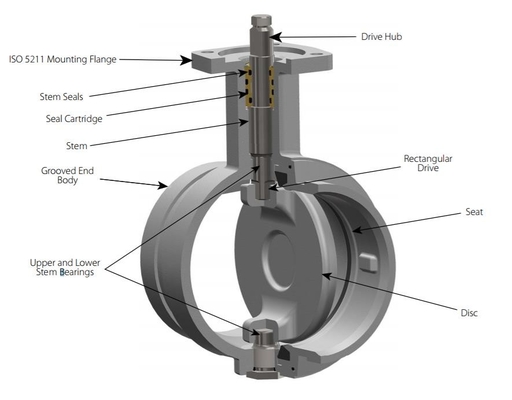

یاتاقان روتاری و یاتاقان مجزا ، مونتاژ ساقه را برای تراز دقیق با صندلی راهنمایی می کند.
جهت استفاده در سیستم های لوله کشی پلاستیکی از فولاد کربن ، چدنی و چدن استفاده می شود.

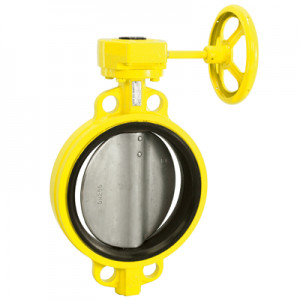

قفل کردن دستگیره اهرمی پروانه شیرآلات



رسیدگی به شیر پروانه ای ساختار ساده ، اندازه کوچک ، وزن سبک ، تنها چند قسمت. و فقط لازم است 90 درجه بچرخد و می تواند سریع باز و بسته شود ، عملکرد ساده ، در همان زمان ، دریچه دارای ویژگی های کنترل جریان خوبی است. در حالت کاملاً باز قرار دارد ، ضخامت صفحه پروانه تنها مقاومت در هنگام جریان متوسط ​​در داخل بدنه دریچه است ، بنابراین افت فشار از طریق شیر بسیار کم است ، بنابراین دارای ویژگی های کنترل بهتر جریان است.



شرح

بدون دسته ، با اپراتور دنده ، با دسته قفل اهرم و توقف حافظه یا با دسته 10 موقعیت و توقف حافظه موجود است



VIIPLUS یکی از بوشینگ و شیرهای تولیدی با کارخانه شیرآلات پیشرفته در چین است که می تواند یک محصول کامل بوشینگ را پوشش دهد تا بتواند تقاضا و نیاز مشتریان را برآورده سازد.



همه یاتاقان های خود روان کننده داخلی شیر ، یاتاقان های کشویی هستند ، در کل مواد استفاده از آستر PTFE از استیل کربن.


Our bushings & bearing product range is covering many valve types like: gate, globe, check, ball, butterfly, nuclear, subsea, control, safety valve & wellhead equipment. بوشینگ و طیف محصولات تحمل ما انواع مختلف دریچه مانند: دروازه ، جهان ، چك ، توپ ، پروانه ، هسته ای ، فرعی ، كنترل ، شیر ایمنی و تجهیزات چاه را پوشش می دهد. All the indicated valve bushings range is being operated within different industries. تمام محدوده بوشینگ های سوپاپ موجود در صنایع مختلف در حال بهره برداری است. The bushings majority is being used in the oil & gas, offshore, chemical, power, nuclear, mining and air separation industry. اکثر بوشینگ ها در صنعت نفت و گاز ، فراساحل ، شیمیایی ، انرژی ، هسته ای ، معدن و جداسازی هوا مورد استفاده قرار می گیرد.

VIIPLUS is able to provide a complete solution of industrial valves bushings with a fully traceable and in-house quality control system. VIIPLUS قادر است با سیستم کنترل کیفیت کاملاً قابل ردیابی و داخلی ، یک راه حل کامل از بوشهای شیرآلات صنعتی را ارائه دهد. VIIPLUS proven stable quality, reliability and performance. VIIPLUS کیفیت ، قابلیت اطمینان و عملکرد پایدار را ثابت کرد.

گزینه ای به راحتی نصب شده به شیرآلات ، ویفرهای چند پیچ ​​و یا شیرهای فلنج نوع لنگ را ارائه می دهد

Sizes from 14 – 24″ | اندازه های 14 - 24 ″ | DN350 ??DN600 DN350؟ DN600

Pressures up to 300 psi | فشار تا 300 psi | 2068 kPa | 2068 kPa | 21 bar 21 بار

VIIPLUS coiled steel journal bearings are designed to meet industry standards for self-lubricating bushings. یاتاقان های مجله فلزی كابل فولادی VIIPLUS به گونه ای طراحی شده اند كه استانداردهای صنعت را برای بوشهای خودكار كننده دارند. They provide all of the advantages of bushings at minimum cost. آنها تمام مزایای بوشینگ را با حداقل هزینه ارائه می دهند. Carbon steel is normaly used as a backing material, with the external surface plated to resist corrosion. از فولاد کربن به عنوان یک ماده پشتیبان استفاده می شود و سطح خارجی آن برای مقاومت در برابر خوردگی روکش می شود. Other metals can be supplied upon special order. سایر فلزات را می توان با سفارش ویژه تهیه کرد. Typical applications include automotive vehicles, farm equipment, contruction and material handling equipment. کاربردهای معمولی شامل وسایل نقلیه اتومبیل ، تجهیزات مزرعه ، تجهیزات احتراق و انتقال مواد است. VIIPLUS BUSHINGS can also be supplied for special applications-consult Transport Dynamics Engineering Department. VIIPLUS BUSHINGS همچنین برای برنامه های ویژه قابل تهیه است - با گروه مهندسی حمل و نقل دینامیک حمل و نقل مشورت کنید.

فایبرگلاس بوش گیرنده شیر دستگیره اهرمی قفل و 316 استیل ضد زنگ با روکش TFE


VIIPLUS bushes are produced in a lightweight, compact material with minimum bulk, simplifying shaft assembly. بوش های VIIPLUS در یک ماده کم حجم و کم حجم با حداقل انبوه تولید می شوند و مونتاژ ساده تر شافت را تولید می کنند. Featuring high-level chemical resistance, shafts can be covered or plated with materials resistant against chemically aggressive liquids, gas or solids, through the application of an additional galvanic layer. با استفاده از یک مقاومت شیمیایی در سطح بالا ، می توان با استفاده از یک لایه گالوانیک اضافی ، مواد را در برابر مایعات شیمیایی تهاجمی ، گاز یا مواد جامد پوشانده یا روکش کرد. This type of bush does not require lubrication and its operating temperature is between -195°C and +280°C. این نوع بوته نیازی به روانکاری ندارد و دمای کار آن بین -195 درجه سانتی گراد و + 280 درجه سانتی گراد است.





بلبرینگ های کشویی غلتکی خشک شده (PTFE)


پودر استیل + برنز + PTFE / فیبر (DU)



مشخصه:

عملکرد اصلی:

  • جذب و انتقال نیروهای رادیکال

  • ثابت کردن اجزای متحرک به یکدیگر

  • اطمینان از دقت راهنمایی با حرکات شعاعی و محوری در کل طول عمر

Material is designed to operate without supplemental lubrication and will perform excellent when lubrication is present. مواد به گونه ای طراحی شده اند که بدون روغنکاری اضافی کار کنند و در صورت وجود روغن کاری بسیار عالی عمل می کنند. Low friction, low wear rate, good sliding characteristics and very low absorption are a few of the features of this material. اصطکاک کم ، میزان سایش کم ، ویژگی های کشویی خوب و جذب بسیار کم از ویژگی های این ماده است. VSB-10 bushings will support rotary, linear and oscillating motion. بوش های VSB-10 از حرکت دوار ، خطی و نوسانی پشتیبانی می کنند.


فایبرگلاس بوش گیرنده شیر دستگیره اهرمی قفل و 316 استیل ضد زنگ با روکش TFE

مشخصات


1. PTFE/Fibre mixture thickness 0.01~0.03mm. 1. ضخامت مخلوط PTFE / فیبر 0.03 0.01 0.01. It is the contact surface for the rotating shaft. این سطح تماس برای شافت چرخان است. Minute partides of the PTFE layer and the sintered bronze material combine to create a solid lubricant film, which coats the shaft. قسمتهای جزئی لایه PTFE و ماده برنزی سینتر شده برای ایجاد یک فیلم روان کننده جامد ، که شافت را پوشانده است ، ترکیب می شوند.

2. Sintered bronze powder thickness 0.20*0.35mm,A special composition of powdered copper is thermally fused to the steel backing. 2. ضخامت پودر برنز ساخته شده با ضخامت 0.20 * 0.35 میلی متر ، یک ترکیب ویژه از پودر مس به طور حرارتی به پشت فولاد آغشته می شود. This contact layer acts as an anchor for the PTFE layer and conducts the thermal build up away from the bearing surfaces. این لایه تماس به عنوان لنگر لایه PTFE عمل می کند و ساخت حرارتی را به دور از سطح یاتاقان انجام می دهد.


3. Low-carbon steel backing. 3. پشتوانه فولادی کم کربن. Setting the foundation of the bushings, the steel back provides exceptional stability, load carrying and heat dissipation characteristics. پشتی فولادی با تنظیم پایه ها ، پایداری استثنایی ، باربری و خصوصیات اتلاف حرارت را فراهم می آورد.



داده های تکنیکی

فولاد کربن + پودر مس + (PTFE + سرب + پرکننده)

ساختار و ترکیب

  • مواد بوشینگ خود روان کننده کامپوزیت فلزی-پلیمر

  • عقب فولادی + متخلخل برنز متخلخل +

  • PTFE + سرب

میکروسکوپ




فایبرگلاس بوش گیرنده شیر دستگیره اهرمی قفل و 316 استیل ضد زنگ با روکش TFE

لایه کشویی
PTFE + سرب

متخلخل برنز متخلخل
پشتیبان فولادی




عملکرد عملیاتی

خشک

خیلی خوب

روغن کاری شده

خوب

گریس روغن کاری کنید

نمایشگاه

آب روغن کاری می شود

نمایشگاه

مایع فرآیند روغن کاری می شود

نمایشگاه



بستگی به شرایط عملیاتی دارد

Max. حداکثر load بار

استاتیک

250N / mm2

پویا

140N / mm2

Max. حداکثر speed سرعت

خشک

2 متر بر ثانیه

روغن کاری

> 2 متر در ثانیه

Max. حداکثر PV (Dry) PV (خشک)

زمان کوتاه

3.6N / mm2 * · m / s

مداوم

1.8N / mm2 * · m / s

دما

-195 ~ + 280

ضریب اصطکاک

0.20 0.0 0.03

رسانایی گرمایی

42W (m · k) -1

ضریب انبساط حرارتی

11 * 10-6k-1



دسترسی



فرم های تحمل در ابعاد استاندارد موجود است
· بوشهای استوانه ای
· بوشهای فلنج دار
واشرها
واشر فلنج
صفحات کشویی



یاتاقان های ساده به صورت بوته ، بوش یقه ، واشر ، نوار یا طرح های ویژه در دسترس هستند.


یاتاقان های متریک و بوش های امپریالیستی ساخته شده برای سفارشات: فرم های بوشینگ استاندارد در ابعاد خاص ، نیمه بوش ، اشکال خاص به دست آمده با استفاده از تمبر یا نقاشی عمیق ، طرح های بوشینگ سفارشی


برنامه های کاربردی نمونه


بوش های viiplus در برنامه های مختلفی استفاده می شوند ، به عنوان مثال:
* وسایل نقلیه هیدرولیک؛
* اتومبیل؛
* موتور سیکلت؛
* ماشین آلات کشاورزی؛
* ماشین آلات نساجی؛
* ماشین آلات چاپ؛
* تجهیزات ژیمناستیک و موارد دیگر؛
* و غیره.
