چین برنز Gleitlager سازنده

SST Metal با نوارهای بتونی Kevlar نوارهای بتونی TEX PTFE فایبرگلاس با روکش فلزی ضدزنگ

جزئیات محصول:
محل منبع: یاتاقان ساده
نام تجاری: China Plain-Bearing
گواهی: DIN 1494/ISO 3547
شماره مدل: بلبرینگ کشویی کامپوزیتی پیچیده شده
پرداخت:
مقدار حداقل تعداد سفارش: 500 قطعه / قطعه
قیمت: flat strip material inch sizes Manufacturers,Factory Price
جزئیات بسته بندی: بسته بندی بوشینگ حمل و نقل: کارتن در هر مورد چوبی یا پالت.
زمان تحویل: 20 15 20 روز
شرایط پرداخت: TT در پیشرفت
قابلیت ارائه: 1000000 قطعه / قطعه در هر ماه بوشینگ ساده

اطلاعات تکمیلی

Meterial: استیل ضد زنگ 316 با پارچه PTFE تایپ کنید: بوش (استوانه ای)
بندر: شانگهای و NingBo عملکرد اصلی: یاتاقان خود روانکاری
بسته بندی: کارتن با پالت یا به عنوان نیاز شما کاتالوگ: در دسترس

توضیحات محصول

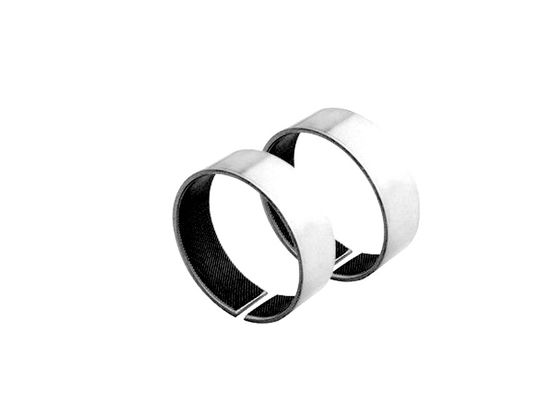

SST Metal با نوارهای مواد Kevlar Liner TEX PTFE فایبرگلاس با روکش فلزی ضدزنگ

انواع بلبرینگ های ساده (بوشینگ)

یاتاقان ساده ، که به عنوان بوش نیز شناخته می شود ، یک عنصر مکانیکی است که برای کاهش اصطکاک بین شفت های چرخان و عناصر پشتیبان ثابت استفاده می شود. به طور معمول ، بوشینگ برای پشتیبانی از شافت چرخان در ژورنال سخت شده به فلز یا پلاستیک نرم و یک فیلم روغنی تکیه می کند. یاتاقانهای ساده معمولاً در ماشینهایی که دارای اجزای شافت چرخاننده یا کشویی هستند ، مورد استفاده قرار می گیرند. همچنین به نام یاتاقان بلوک بالش ، یاتاقان های ساده یا یاتاقان های ساده ، یاتاقان های ساده دارای عناصر نورد نیستند. بعضی از آنها از فلز نسبتاً نرم مانند Babbit برای محافظت از گردن شافت ساخته شده اند. آنها همچنین بسته به نیاز برنامه و بار ، از مواد دیگر ساخته می شوند. بوش های دیگر را می توان برای تراز وسایل در عملیات حفاری استفاده کرد.

انواع مواد بوشینگ
انتخاب مواد برای یاتاقانهای ساده به دلیل نیاز به یافتن موادی كه بتواند از قطعات یاتاقانهای خودكشی پشتیبانی كند ، پایه هایی را كه نرمتر از ژورنالهای شافت هستند ، فراهم كنید ، پایه هایی را تهیه كنید كه از ژورنالهای شفت نرمتر باشند ، مواد کامپوزیتی بلبرینگ ساده و غیره را بارگیری كنند. نقش مهمی در تعیین مواد مانند شرایط محیطی نیز دارد. بوش های پلاستیکی خشک در بسته بندی های دارویی و غذایی مورد حمایت قرار می گیرند که در صورت داشتن آلودگی محصولات ، روغن و فلز به طور بالقوه مضر تلقی می شوند. بوشینگ روانکاری شده با فولاد ضد زنگ ممکن است در برنامه های دریایی که لایه پارچه ptfe به عنوان روان کننده در آن عمل می کند ، گاهی اوقات مورد استفاده قرار گیرد. نوارهای بتونی از جنس استنلس استیل TEK PTFE فایبرگلاس روکش شده مواد سنتی برای یاتاقان های هیدرودینامیکی است که در توربوماشین ها استفاده می شود. مواد برای یاتاقانهای آستین غالباً از آلیاژهای بوش برنز با استیل ساخته شده اند ، که نیازهای مختلف روغن کاری و انعطاف پذیری را برآورده می کنند.

SST Metal با نوارهای مواد Kevlar Liner SHEET TEX بلبرینگ | PTFE فایبر گلاس روکش شده از فیبر ضدزنگ بوش بوش TEX بوشینگ ، بوشینگ سفارشی ، فیبر بوش ساخته شده در چین

بوش های پارچه ای از جنس استنلس استیل ، این نوع بوشینگ ها به طور گسترده ای در شیر ، روغن ، شیمی ، متالورژی استفاده می شود. دارای یاتاقان انعطاف پذیر ، بدون تعمیر و نگهداری ، دقت نصب پایین ، جذب خوب در برابر ضربه و مقاومت در برابر ضربه است. از ویژگی های کم سر و صدا بودن و به دلیل استحکام بالای مواد فیبر و پشتیبانی از استیل پشتی ، از مزیت بی نظیری از ظرفیت بار بالا برخوردار است. در ورزش های عمومی توصیه می شود بین سوراخ داخلی و شافت از ترقی مناسب استفاده شود. اندازه شکاف را می توان به محصول نوع DU ارجاع داد. قطر بیرونی یاتاقان و سوراخ صندلی معمولاً در تداخل مناسب هستند. تداخل را می توان به محصول نوع DU نیز ارجاع داد.

ورق کامپوزیت پارچه ماتریس فلزی به دلیل ضخامت 0.25 میلی متر لایه روغن کاری پارچه الیاف دارای انعطاف پذیری بیشتری نسبت به یاتاقان های سفت و سخت عمومی است. در بعضی از حرکات سنگین سرعت کم ، می توان از سوراخ داخلی بلبرینگ و شافت پین بدون شکاف و حتی تداخل استفاده کرد. با همكاری ، این امر می تواند باعث جذب بهتر شوك و كارآیی كم صدا شود. این نوع یاتاقان ها عمدتاً در روغن کاری کم روغن ، سنگین و گریس استفاده می شوند و همچنین در روغن کاری بدون روغن نیز قابل استفاده هستند.

بلبرینگ ساده (بلبرینگ ژورنال)

تحمل TEX از پارچه الیاف PTFE و پوشش الیاف آرام در پشتی فلزی استفاده می کند ، پارچه از ظرفیت بار بسیار بالایی برخوردار است و از دقت بالایی برخوردار است با سرعت کم و عملکرد عالی اصطکاک سنگین

الیاف پلی تترو فلورو اتیلن PTFE / Kevlar

  پایه فیبری فیبر VIIPLUS TEX ptfe پایه بلبرینگ خود یک روان کننده کامپوزیت روان کننده است که از صفحه فولادی با کیفیت بالا کربن کم ، صفحه برنز یا صفحه استیل ضد زنگ به عنوان ماتریس ساخته شده است ، با پارچه بافته شده الیاف ptfe به عنوان سطح اصطکاک لایه

این دو با استفاده از یک باند محکم از چسب ساختاری به بلبرینگ کشویی چرخانده می شوند. به منظور تضمین استحکام اتصال بین فیبر ptfe و ورق فلزی ، پارچه بافته شده از رشته مخصوص ptfe و رشته aramid ساخته شده است.

یاتاقان دارای ویژگی های ظرفیت تحمل بالا ، مقاومت در برابر سایش ، درجه حرارت مناسب ، طیف گسترده ای از ساختار متوسط ​​، ساده ، اندازه جمع و جور و پایداری مناسب است.


پلی تترا فلورو اتیلن (ptfe) نوعی ماده خود روان کننده با عملکرد عالی است. اما مقاومت در برابر سایش به دلیل مقاومت کم ضعیف است. در حال حاضر ، بیشتر الیاف یا سایر پرکننده ها برای بهبود مقاومت در برابر سایش استفاده می شوند ، جلوه بسیار خوبی دارد محدود.و فیبر پلی تترا فلورو اتیلن استحکام کششی 15 برابر بیشتر از رزین پلی تترا فلورو اتیلن خالص ، برای جبران عدم وجود این جنبه ، مقاومت در برابر سایش بسیار بهبود یافته است ، در عین حال ، فیبر نیز از بروز پدیده سرماخوردگی رزین polytetrafluoroethylene جلوگیری می کند. .
یاتاقانهای خود روان کننده پایه فلزی پایه فلزی پلیترا فلوئوراتیلن به پایه های استیل ، پایه مسی و پایه استیل سه تقسیم می شوند.

حداکثر فشار بار: 180Mpa

ضریب اصطکاک: 0.20 0.0 0.03

محدوده دمای کار: -90 درجه سانتیگراد-180 درجه سانتیگراد

برنامه های کاربردی نمونه

از تحمل فیبر می توان در آب دریا ، بنزین ، روغن هیدرولیک ، روغن موتور ، نفت سفید ، روغن روغن کاری ، اسید ضعیف ، آب آمونیاک ، ازت مایع ، تولوئن ، مایع شستشو و سایر رسانه ها استفاده کرد.

یاتاقان های فایبر مناسب ترین برای بار زیاد ، سرعت کم ، فیلم روغنی را نمی توان نگهداری یا تشکیل داد ، نمی توان از روان کننده ها استفاده کرد ، بار ضربه بزرگ است ، مقاومت در برابر خوردگی ، نوسان و سایر شرایط استفاده از بلبرینگ ، کاربرد خاص است. به شرح زیر است:

  1. ایستگاه برق آبی: مکانیسم راهنمای آب توربین ، شیر توپ ، شیر پروانه ای.

  2. سیستم های بالابر سنگین برای کامیون ها ، تراکتورها ، لیفتراک ها و تجهیزات مرتبط با آن ، از قبیل بوش کشویی ، و غیره.

  3. سیستم فرمان ، سیستم ترمز و اتصال میلگرد کلاچ کامیون ، اتوبوس و تراکتور کشاورزی؛

  4. یک سیستم فرمان موتور ، مانند محوری موتور ، به صورت بیرونی در محور سیر نصب می شود.

  5. شیر پروانه ای و دریچه توپ ، مطابق با ساختار سیستم آشامیدنی NSF دارای استانداردهای بهداشتی است.

  6. ماشین آلات مواد غذایی ، ماشین آلات نساجی ، ماشین آلات چاپ ، ماشین آلات تنباکو ، ماشین آلات بسته بندی ، تجهیزات پزشکی و غیره؛

  7. پشتیبانی از بلبرینگ برای پلها ، خطوط لوله و سایر سازه ها؛

  8. دستگاه های لیفتینگ ، به خصوص رونق اصلی ، جابجایی ، جابجایی کف پا و سایر قسمتهای پرنده امکان پذیر نیست.

  • مقاومت در برابر فشار قوی ، هیچ پدیده "خزنده" ، عملکرد صاف؛

  • مقاومت در برابر سایش بالا ، مقاومت در برابر خوردگی خوب ، هیچ پدیده جریان سرما.

  • پایداری بعدی خوب (عدم انبساط در آب) ، غیر رسانا ، غیر مغناطیسی.

یاتاقان سازه دیوار نازک ، وزن سبک ، حجم کمی ، مناسب برای طراحی جمع و جور است.

پارچه با پارچه با اصطکاک کم تحمل روغنی VSB-36 TEX به طور گسترده ای در خطوط تولید درجه حرارت بالا ، ماشین آلات ساختمانی ، قطعات شاسی خودرو ، دریچه های توپ ، دریچه های پروانه ای ، پمپ ها و صنایع شیمیایی و قطارهای پر سرعت و سایر وسایل نقلیه کم وزن مورد استفاده قرار می گیرد. .

مقاومت

  1. این ماده جدید از روکش پارچه ای الیاف PTFE با روکش فلزی استفاده می کند.

  2. پارچه از ظرفیت بار بسیار بالایی برخوردار است و عمر آن بسیار طولانی تر در مقایسه با بوته های 3 لایه معمولی است.

  3. این فلز می تواند از فولاد کربن ، فولاد ضد زنگ ، برنز و غیره باشد.

ویژگی های معمولی

TEX بوشینگ ، بوشینگ سفارشی ، فیبر بوش و پارچه بافته شده با اصطکاک کم پارچه روغنی TEX

یاتاقانهای ساده و یاتاقانهای بدون آستین ، بلبرینگ از نوع غیر فلزی از جنس استنلس استیل 316 با پارچه PTFE

یاتاقان های استیل ضد زنگ فولاد ضد زنگ 316 و پلی استایرن فلوئور اتیلن ، پایه مواد فولادی ضد روان کننده هستند و فیبرهای مقاوم در برابر سایش به عنوان ماده اصلی سطح هستند. این محصول از ضریب اصطکاک کم ، ظرفیت تحمل خوب ، مقاومت در برابر سایش و عملکرد خود روانکاری ، که عمدتا در آن استفاده می شود انواع دریچه های درجه بالا و کارت گرافیک.

پارچه پایه یاتاقان کامپوزیت فلزی بر اساس بستر استیل ، چسبندگی سطح الیاف اتیلن ptfe و پارچه بافته شده از الیاف آرامید ، پس از غلتیدن پردازش به یقه و یا پردازش تمبر به اشکال مختلفی از قبیل واشر. این محصول دارای ویژگی های دقت بالا ، فشار تحمل بار بالا و سرعت بسیار عالی و اصطکاک سنگین بسیار عالی است. می توان از آن در تجهیزات سنگین سنگین مانند ماشین آلات مهندسی و ماشین آلات کشاورزی و جنگلداری استفاده کرد.

داده های تکنیکی

حداکثر بار

استاتیک

350N / mm 2

پویا

180N / mm 2

حداکثر سرعت

خشک

0.5m / s

روغن کاری

> 1 متر در ثانیه

حداکثر PV (خشک)

زمان کوتاه

3.6N / mm 2 * · m / s

مداوم

1.8N / mm 2 * · m / s

دما

-50 250 250

ضریب اصطکاک

0.20 0.0 0.03

هدایت حرارتی

42W (m · k) -1

ضریب انبساط حرارتی

11 * 10 -6 کیل -1

تهیه و خواص کامپوزیتهای خود روان کننده بافته شده با الیاف ptfe

مواد کامپوزیت خود روان کننده پارچه الیاف پلی تری فلورو اتیلن (PTFE) نوع جدیدی از مواد روان کننده جامد است ، پارچه الیاف PTFE ضریب اصطکاک کم مواد PTFE را در همان زمان حفظ می کند و از مقاومت مکانیکی بالایی برخوردار است. در این مقاله از فیبر PTFE و فیبر Kevlar به عنوان مواد اولیه برای بافتن پارچه الیاف PTFE با استفاده از دستگاه بافندگی استفاده می شود. پس از تیمار سطح محلول کامپوزیت نفتالین سدیم ، مواد کامپوزیت خود روان کننده پارچه الیاف PTFE با استفاده از چسب فنل-اپوکسی و تیمار اتصال باند 45 # فولاد تهیه شد. ضریب اصطکاک و میزان ساییدگی فیبر PTFE و تأثیر سطح سطح اصطکاک با استفاده از میکروسکوپ الکترونی روبشی مشخص شد و مکانیسم اصطکاک مورد تجزیه و تحلیل قرار گرفت. درمان سطح با محلول پیچیده نفتالین سدیم می تواند عنصر F را از سطح پارچه الیاف PTFE سلب کند ، استحکام اتصال آن را با فلز تقویت کند ، بلکه مقاومت سایش پارچه الیاف PTFE را نیز تا حدودی کاهش می دهد. کاهش مقاومت به سایش کوچکتر خواهد بود. علاوه بر این ، سطح درمانی آن نیز خواهد بود محلول پيچيده diafhthalene dium تأثير كمي بر روي فيبر آرامي و فيبر كولار دارد. پس از تيمار سطح 5 دقيقه ، سطح اصطكاك نمونه نمونه هاي زيادي و سايشي را به وجود مي آورد. هرچه ميزان فيبر PTFE در پارچه بافته شده بالاتر باشد ، بهتر است عملکرد ضد سایش پارچه. در مورد پارچه ای که 30٪ فیبر دارد ، سرعت اصطکاک بیشتر است ، ضریب اصطکاک بالاتر است. برعکس ، برای پارچه هایی با 80٪ فیبر PTFE ، هرچه سرعت اصطکاک بالاتر باشد ، ضریب اصطکاک نیز کمتر است.


بوش های کشویی بلبرینگ VSB-36 ، بلبرینگ ساده روغنی

استیل ضد زنگ316 + PTFE / FABRIC

به قطعات سخت تر روغن یا سوخت کار کنید ، مقاومت در برابر سایش ، ضریب مقاومت بالا ، عمر طولانی: عملکرد کلی خوب. استفاده از قطعات سخت تر روغن یا سوخت ، استفاده از قطعات سخت تر ، مقاومت در برابر سایش ، ضریب پایین اصطکاک ، ماندگاری بالا ؛ حساسیت خوب ایورال.

از لحاظ مقاومت در برابر روغن ، مقاوم در برابر اسید ، قلیایی و آب دریا مقاوم است ، علاوه بر این ، هیچ لایه ای در لایه سطح PTFE وجود ندارد و به ویژه برای کاربرد در ماشین آلات مواد غذایی ، کنتور قلیایی ، عناصر حرکت پمپ در دستگاه های دارویی ، چاپ مناسب است. ماشین آلات مهندسی شیمی و سایر صنایع اقیانوس. بوشینگ یک کامپوزیت یک لایه سه گانه است ، مواد پایه از استیل ضدزنگ و یک فیلم از قدرت مقاوم در برابر حرارت پر شده PTFE است که بر روی لایه برنز کروی متخلخل تقسیم می شود.

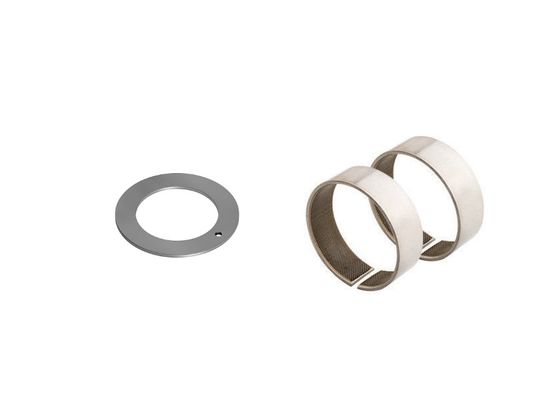

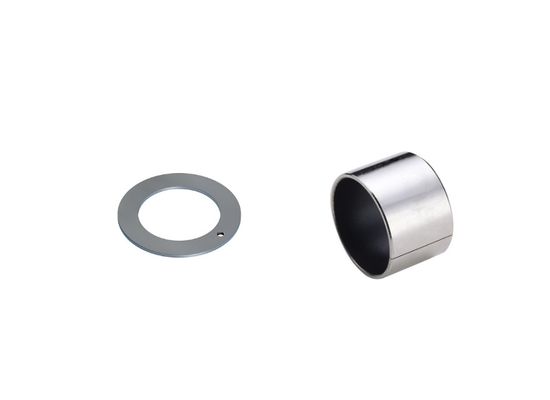

دسترسی

فرم های تحمل در ابعاد استاندارد موجود است

· بوشهای استوانه ای

· بوشهای فلنج دار

صفحات کشویی

واشرها

واشر فلنج
