|
| نام تجاری: | OILLESS BUSHES |
| شماره مدل: | یاتاقان برنز جامد |
| مقدار تولیدی: | قابل توافق |
| قیمت: | Price Graphite Bushing Parts Factory Price |
| شرایط پرداخت: | TT IN ADVANCE ، Western Union |
| توانایی عرضه: | بوشینگ برنز آنلاین • تولید کننده یاتاقان های کشویی • تولید کنندگان بوشینگ خود را روان کننده |

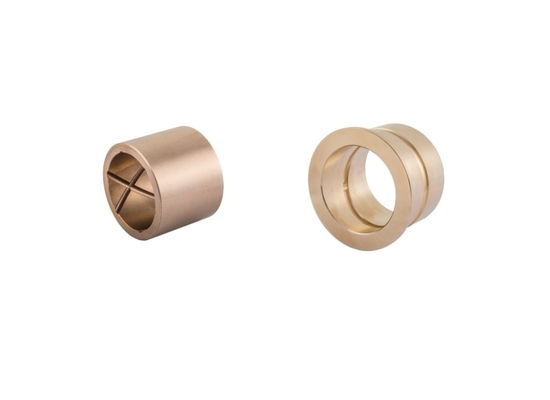

وقتی صحبت از پمپ‌های هیدرولیک می‌شود، قابلیت اطمینان و دوام از اهمیت بالایی برخوردار است. به همین دلیل بوشهای برنزی ریخته‌گری شده از جنس CuSn5ZnPb5 یک انتخاب محبوب برای کاربردهای پمپ هیدرولیک هستند. این بوش‌ها دارای اندازه فلنج متریک و طراحی شیاردار هستند که آنها را برای طیف گسترده‌ای از سیستم‌های هیدرولیک مناسب می‌کند.
CuSn5ZnPb5 که با نام‌های Gunmetal یا Phosphor Bronze نیز شناخته می‌شود، یک آلیاژ با عملکرد بالا است که مقاومت عالی در برابر سایش، استحکام خوب و مقاومت در برابر خوردگی را ارائه می‌دهد. این ماده برای بوشهای پمپ هیدرولیک ایده‌آل است زیرا می‌تواند در برابر فشارها و دماهای بالا که در این سیستم‌ها با آن مواجه می‌شوند، مقاومت کند.
اندازه فلنج متریک سازگاری با اجزای استاندارد پمپ هیدرولیک را تضمین می‌کند و نصب و تعویض را آسان می‌کند. طراحی شیاردار امکان آب‌بندی بهتر و حفظ روغن را فراهم می‌کند و از عملکرد روان و افزایش عمر مفید بوش اطمینان حاصل می‌کند.
یک مزیت اصلی بوشهای برنزی ریخته‌گری شده از جنس CuSn5ZnPb5، نیاز کم آنها به نگهداری است. با نصب صحیح و بازرسی‌های منظم، این بوش‌ها می‌توانند برای مدت طولانی بدون نیاز به تعویض یا تعمیر دوام بیاورند. این امر باعث کاهش زمان خرابی و هزینه‌های نگهداری می‌شود و آنها را به یک راه‌حل مقرون به صرفه برای کاربردهای پمپ هیدرولیک تبدیل می‌کند.
به طور خلاصه، بوشهای برنزی ریخته‌گری شده پمپ هیدرولیک ساخته شده از جنس CuSn5ZnPb5 با اندازه فلنج متریک و طراحی شیاردار، یک انتخاب قابل اعتماد و بادوام برای سیستم‌های هیدرولیک با نگهداری کم هستند.
ما بوشهای برنزی ریخته‌گری شده از برنز ریخته‌گری پیوسته C93200 (SAE 660) برای کیفیت و عملکرد برتر ماشین‌کاری شده‌اند. فرآیند ریخته‌گری پیوسته ساختار برنز یکنواخت را در سراسر یاتاقان تضمین می‌کند، عاری از تخلخل و ذرات سخت که معمولاً در سایر فرآیندهای ریخته‌گری یافت می‌شوند.
بوش برنجی، تامین کننده و تولید کننده بوشهای برنجی سنگین، ما می‌توانیم در طیف گسترده‌ای از بوشهای برنزی پمپ هیدرولیک عرضه کنیم. بوش پمپ هیدرولیک به طور گسترده در بسیاری از کاربردها، مانند ماشین‌آلات صنعتی، ابزارآلات برقی، خودرو و غیره استفاده می‌شود. بوش بسیار مقاوم در برابر سایش است، کاملاً در معرض آب قرار ندارد.
نام ماده: آلیاژ مس ریخته‌گری شده (برنز قلع 5-5-5، فلز ماسه)
نام تجاری: ZCuSn5Pb5Zn5
● ویژگی‌ها و دامنه کاربرد:
آلیاژ مس ریخته‌گری شده ZCuSn5Pb5Zn5 دارای مقاومت خوب در برابر سایش و خوردگی، آسان برای پردازش، عملکرد ریخته‌گری خوب و هوا تنگی. ZCuSn5Pb5Zn5 آلیاژ مس ریخته‌گری شده برای قطعات مقاوم در برابر سایش و خوردگی، مانند بوش، آستر، آستر سیلندر، کلاچ پیستون، غده پمپ و چرخ دنده کرمی، که تحت بار زیاد و سرعت لغزش متوسط کار می‌کنند، استفاده می‌شود.
برنز قلع ریخته‌گری شده ZCuSn5Pb5Zn5
برنز قلع ریخته‌گری شده ZCuSn5Pb5Zn5
● ترکیب شیمیایی:
مس Cu: بقیه
Sn: 4.0 ~ 6.0
روی Zn: 4.0 ~ 6.0
Pb: 4.0 ~ 6.0
P: ≤0.05 (ناخالصی)
نیکل Ni: ≤2.5 (به استثنای کل ناخالصی‌ها)
آلومینیوم Al: ≤0.01 (ناخالصی‌ها)
آهن Fe: ≤0.3 (ناخالصی‌ها)
سیلیکون Si: ≤0.01 (ناخالصی‌ها)
Sb: ≤0.25 (ناخالصی)
گوگرد S: ≤0.10 (ناخالصی‌ها)
توجه: کل ناخالصی‌ها ≤1.0
● خواص مکانیکی:
مقاومت کششی b (MPa): ≥200 ° c
مقاومت تسلیم (MPa): ≥90 ° c
ازدیاد طول 5 (%): ≥13
سختی: ≥590HB (مقدار مرجع)
● مشخصات عملیات حرارتی: دمای گرمایش 1188 ~ 1220℃; دمای ریختن 1150 ~ 1200℃.
● روش ریخته‌گری:
ریخته‌گری قالب ماسه‌ای، ریخته‌گری قالب فلزی
ممکن است برای مدت طولانی بدون هیچ روغنی کار کنند
ظرفیت بار بسیار بالا، ضد سایش خوب و اصطکاک کم
مناسب برای حرکت رفت و برگشتی، نوسانی یا متناوب که در آن تشکیل فیلم روغن دشوار است
مقاومت شیمیایی خوب و ویژگی‌های ضد خوردگی
مقاومت عالی در برابر حملات شیمیایی و اصطکاک کم. محدودیت دما 400℃
| ماده | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| چگالی | 8 | 8.9 | 7.8 | 8.9 | 8 |
| سختی HB | >210 | >70 | >150 | >95 | >280 |
| مقاومت کششی N/mm2 | >750 | >200 | >600 | >260 | >540 |
| مقاومت تسلیم N/mm2 | >450 | >90 | >260 | >150 | >450 |
| ازدیاد طول % | >12 | >15 | >10 | >8 | >0.3 |
| ضریب انبساط خطی |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| حداکثر دما | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| حداکثر بار N/mm2 | 100 | 60 | 50 | 70 | 150 |
| حداکثر سرعت (خشک) m/min | 15 | 10 | 20 | 10 | 15 |
| حداکثر PV N/mm2*m/min (روانکاری) |
200 | 60 | 60 | 80 | 200 |
| تغییر شکل فشاری 300N/mm2 |
<0.01mm | <0.05mm | <0.04mm | <0.05mm | <0.005mm |
ما را در
https://viiplus.com دنبال کنید
ویدیو
