چین برنز Gleitlager سازنده

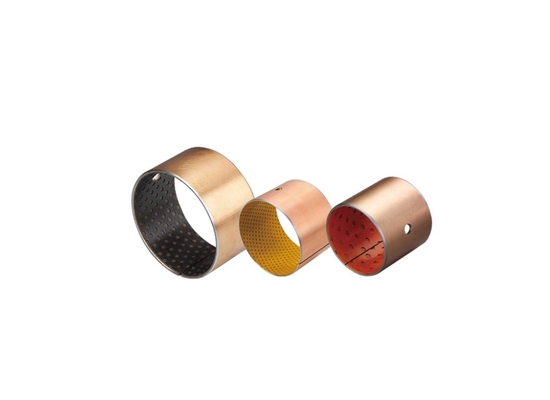

اندازه کوچک استاندارد نوع تقسیم بلبرینگ ساده بوش

جزئیات محصول:
محل منبع: بلبرینگ تولید کنندگان بلبرینگ
نام تجاری: Self-Lubricating Bearings, Prelubricated Bearings
گواهی: DIN 1494, ISO 3547
شماره مدل: یاطاقان-های روان کننده عملکرد بالا
پرداخت:
مقدار حداقل تعداد سفارش: آستین بوش Pom Layer
قیمت: Competitively Priced vs DU DX, Provides Lubricating Bush
جزئیات بسته بندی: صادرات مورد چوبی بسته بندی چوب کارتن
شرایط پرداخت: T/T
قابلیت ارائه: آستین بوش Pom Layer

اطلاعات تکمیلی

مواد: رزین استیل ، آستین بوش Pom Layer POM: رنگ زرد
خود روانکاری: آستین بوشینگ تایپ کنید: واشر فشار بشکه فلنج

توضیحات محصول

بوشینگ کشویی خشک بلبرینگ ساده



VIIPLUS bearings utilize special polymer liners for self-lubrication and improved wear properties. یاتاقان های VIIPLUS از لاینرهای پلیمری مخصوص برای روغن کاری و بهبود خاصیت سایش استفاده می کنند. Each material has a specific wear rate dependent on the speed, load, temperature, lubrication and hardware of the application. هر ماده میزان سایش خاصی وابسته به سرعت ، بار ، دما ، روانکاری و سخت افزار کاربرد دارد. The metal backingsupports liner materials made to withstand high loads, speeds and adverse environments. مواد بوش پشتیبان فلزی ساخته شده برای مقاومت در برابر بارهای زیاد ، سرعت و محیط های نامطلوب. The advantage of the VIIPLIUS design is that even if wear-thru occurs in the liner, مزیت طراحی VIIPLIUS این است که حتی اگر سایش در آستر رخ دهد ،

لایه پشتیبان نیز یک ماده روان کننده است.



برنز متخلخل ساخته شده بر روی بستر فلزی با POM تقسیم شده به سطح سایش پویا.برای عملکرد بهینه نیاز به روانکاری مرزی دارد. درجه بالا PV ، سرعت کم. . Commonly used in mining equipment, rolling mills, skilifts and other applications where bronze bushings are utilized. معمولاً در تجهیزات معدنکاری ، کارخانجات نورد ، اسکله ها و سایر کاربردهایی که بوش های برنز استفاده می شوند ، مورد استفاده قرار می گیرد.



عرضه بین المللی کالاهای صنعتی فنی ، به ویژه آستین های بسته بندی شده (خود روانکاری یا روغن کاری) ، بوش های POM شخصی ،

POM composite dry sliding bushings Suitable for rotational and vibrational movements, less maintenance requirements due to longer relubrication intervals, shorter wear,lower susceptibility to edge loading, no absorption of water and therefore no swelling, good damping behaviours, good resistance to shock loads.Pom composite dry sliding bushing, Ring maker, Mfg Bushes, The Pom composite dry sliding bushing is based on a composite material with 3 firmly bonded layers: steel as a base, spherical sintered bronze powder as an intermediate layer and modified POM as a coating layer. بوش کشویی کامپوزیت POM کامپوزیت مناسب برای حرکات چرخشی و ارتعاشی ، نیاز به نگهداری کمتر به دلیل فواصل طولانی تر روغن گیری ، سایش کوتاهتر ، حساسیت کمتر به بارگیری لبه ، عدم جذب آب و در نتیجه عدم تورم ، رفتارهای میراقی خوب ، مقاومت خوب در برابر بارهای شوک. بوش کشویی کامپوزیت خشک ، سازنده حلقه ، بوش Mfg ، بوش کشویی خشک کامپوزیت Pom بر روی یک ماده کامپوزیت با 3 لایه محکم استوار ساخته شده است: فولاد به عنوان پایه ، پودر برنز سینتر کروی به عنوان یک لایه میانی و اصلاح شده POM به عنوان یک لایه روکش. It is well suited to low speeds, difficult operating conditions and normal temperatures, it saves costs and extends its service life with the normal replacement of all copper rings. به راحتی در سرعت های پایین ، شرایط کار دشوار و دمای معمولی مناسب است ، در هزینه های خود صرفه جویی می کند و با جایگزینی طبیعی همه حلقه های مسی ، عمر سرویس خود را طولانی می کند.



به خصوص برای چرخش و چرخش حرکت در زیر بار سنگین و سرعت کم و همچنین باز و بسته شدن در زیر بار مناسب است که شکل گیری روغن کاری آسان نیست. با توجه به شرایط روغن کاری مرزی ، می توان مدت زیادی از آن استفاده کرد بدون سوخت گیری و تعمیر و نگهداری آن. لایه پلاستیکی روی سطح آن می تواند مقدار مشخصی از حاشیه را در فرآیند تشکیل آستین شافت باقی بگذارد و پس از فشار دادن به داخل سوراخ می تواند به خودی خود پردازش شود تا به اندازه مونتاژ بهتری دست یابد.
در حال حاضر ، آن است که عمدتا در ماشین آلات متالورژی ، ماشین آلات معدن ، ماشین آلات حفاظت از آب ، شاسی خودرو ، ماشین آلات ساختمانی ، ماشین آلات کشاورزی ، ماشین آلات نورد فولاد و غیره استفاده می شود.

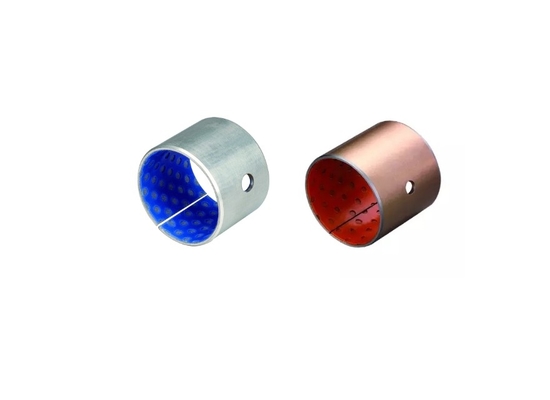

Dry slide Bushings sleeve pom lubricating holes







بلبرینگ کشویی کامپوزیتی پیچیده بوش کشویی خشک
رزین استیل / استیل قلع (POM)
DIN 1494 / ISO 3547
تعمیر و نگهداری کم
با جیب روغنکاری
یاتاقانهای فلنج ساده در صورت درخواست







ساختار

1. مخلوط POM و سرب اصلاح شده 0.3-0.5 میلی متر است ، که حتی در صورت کمبود آنی روغن از مقاومت در برابر سایش بالا و ضریب اصطکاک کم برخوردار است. مونتاژ ، باید با گریس پوشانده شود.



2. لایه پودر مس 0.2 میلی متر ~ 0.3 میلی متر ، با ظرفیت تحمل خوب و مقاومت در برابر سایش ، هدایت حرارتی خوب می تواند به موقع گرمای تولید شده در فرآیند عملکرد تحمل را منتقل کند. مواد کامپوزیت می تواند به شکاف توپ پودر مس نفوذ کرده و بهبود یابد. قدرت پیوند



3. فولاد کربن کم 0.4 ~ 2.2mm ، ظرفیت تحمل و انتقال حرارت را بهبود بخشد.



4. آبکاری مس / قلع ، آبکاری مس 0.008 میلی متر ، آبکاری قلع 0.005 میلی متر ، به طوری که یاتاقان از مقاومت در برابر خوردگی خوبی برخوردار باشد.



عملکرد برتر حلقه های فلزی پلیمر صاف به ساختار کامپوزیت بی نظیر آنها بستگی دارد:
· پوشش ضد اصطکاک آغشته غنی شده با PTFE و پرکننده ها یا نوار ترموپلاستیک اکسترود شده
· فاصله متخلخل برنز متخلخل برای مقاومت در برابر سایش بالا
پشتیبانی از استیل یا برنز برای مقاومت در برابر مکانیکی بالا



The Dry sliding Bushing sleeve can be used in rotating and swinging applications. آستین خشک کشویی بوشینگ می تواند در برنامه های چرخشی و چرخان استفاده شود. Lower maintenance requirements thanks to long relubrication intervals. نیاز به تعمیر و نگهداری کمتر به لطف فواصل طولانی مدت روغن کاری Less wear, less susceptibility to edge loading and no water absorption. سایش کمتری ، حساسیت کمتری نسبت به بارگذاری لبه و عدم جذب آب وجود دارد. THX has good damping qualities and is resistant to shock loads. THX از ویژگی های میرایی خوبی برخوردار بوده و در برابر بارهای شوک مقاوم است.





مواد



مواد پشتیبانی قلع اندود
· برنز ساخته شده از لایه میانی
· لایه کشویی رزین استیل / POM

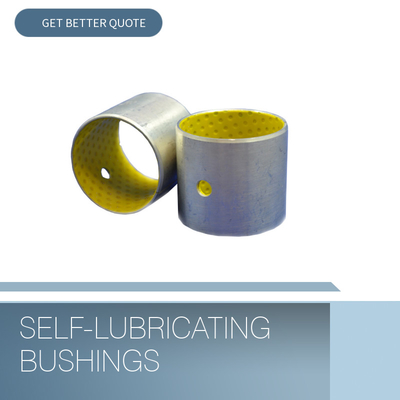

Dry slide Bushings sleeve pom lubricating holes



مزایای عملکرد



· بهره وری را با استفاده از یاتاقان های یاتاقان با فشار کم کامپوزیت خشک pom ، بهبود بخشید

· طول عمر طولانی

· تعمیر و نگهداری صفر

· طرح های کم حجم و سبک

· کاهش سر و صدا

· مونتاژ سریع و ساده

· بهره وری عملیاتی بهبود یافته است





داده های تکنیکی



Max. حداکثر Load بار استاتیک 250 N / mm2 (36،000 PSI)
سرعتهای بسیار کند 140 N / mm2 (20،000 PSI)
چرخش / نوسان 60 N / mm2 (8،600 PSI)
Max. حداکثر PV PV   3.0 N / mm2 * m / s (85،000 PSI-FPM)



محدوده دما

-40 ° C تا + 130 ° C (-40 ° F تا + 260 ° F)
Max. حداکثر Speed سرعت گریس شده 0.5 متر بر ثانیه (100 FPM)
روغنی 2.5 متر بر ثانیه (500 FPM)
رسانایی گرمایی 4 W (m * K) -1
ضریب انبساط حرارتی 11 * 10-6 * K-1
ضریب اصطکاک 0.05 - 0.20




نوع بوشینگ

  1. بوشهای مستقیم

  2. شاخه های فلنج

  3. واشر

  4. نوار

  5. محصولات غیراستاندارد نیز غیرقابل فروش هستند



اندازه های متریک - بلبرینگ های قبل از روغن کاری

د

SHAFTH7
تی
ساعت
F1
f2
L0-0.40
حداقل
MAX
10
15
20
25
30
35
40
45
50
60
10
12
10-0.022
12 + 0.018
0.955
0.980
4
0.6
0.3
1010
1015
1020

12
14
12-0.027
14 + 0.018
1210
1215
1220

14
16
14-0.027
16 + 0.018

1415
1420

15
17
15-0.027
17 + 0.018

1515
1520
1525

16
18
16-0.027
18 + 0.018

1615
1620
1625

18
20
18-0.027
20 + 0.021
1815
1820
1825

20
23
20-0.033
23 + 0.021
1.445
1.475
0.6
0.4

2015
سال 2020
2025
2030

22
25
22-0.033
25 + 0.021

2215

2225

25
28
25-0.033
28 + 0.021
6

2515
2520
2525
2530

28
32
28-0.033
32 + 0.025
1.935
1.970
1.2
0.4

2820

2830

30
34
30-0.033
34 + 0.025

3020
3025
3030
3035
3040

35
39
35-0.039
39 + 0.025

3520

3530
3535
3540

40
44
40-0.039
44 + 0.025
8

4020

4030
4035
4040

4050

45
50
45-0.039
50 + 0.025
2.415
2.460
1.8
0.6

4520

4530

4540
4545
4550

50
55
50-0.046
55 + 0.030

5030

5040

5050
5060
55
60
55-0.046
60 + 0.030

5530

5540

5550
5560
60
65
60-0.046
65 + 0.030

6030

6040

6050
6060
واحد: میلی متر
د
د
شفت
خانه H7
تی
ساعت
F1
f2
L0-0.40
حداقل
MAX
40
50
60
80
90
95
100
110
120
65 70
65-0.046
70 + 0.030
2.415
2.460
8
1.8
0.6
6540   6560
70 75
70-0.046
75 + 0.030 7040 7050   7080
75 80 75-0.046 80 + 0.030 7540   7560 7580
80 85 80-0.046 85 + 0.035
2.385
2.450
9.5
1.8
1.8
8040   8060 8080
85 90 85-0.054 90 + 0.035 8540   8560 8580
90 95 90-0.054 95 + 0.035 9040   9060 9080 9090
100 105 100-0.054 105 + 0.035   10050   10080   10095
105 110 105-0.054 110 + 0.035     10560 10580   10595   105110
110 115 110-0.054 115 + 0.035     11060 11080       110110
120 125 120-0.054 125 + 0.035
1.8
      12060 12080       120110
125 130 125-0.063 130 + 0.040     12560
130 135 130-0.063 135 + 0.040   13050 13060 13080     130100
140 145 140-0.063 145 + 0.040   14050 14060 14080     140100
150 155 150-0.063 155 + 0.040   15050 15060 15080     150100
160 165 160-0.063 165 + 0.040 9.5   16050 16060 16080     160100
170 175 170-0.063 175 + 0.040   17050   17080     170100
180 185 180-0.063
185 + 0.040
  18050 18060 18080     180100
190 195 190-0.072 195 + 0.046   19050 19060 19080     190100   190120
200 205 200-0.072 205 + 0.046   20050 20060 20080     200100   200120
220 225 220-0.072 225 + 0.046 9.5   22050 22060 22080     220100   220120
240 245 240-0.072 245 + 0.046   24050 24060 24080     240100   240120
250 255 250-0.081 255 + 0.052   25050 25060 25080     250100   250120
260 265 260-0.081 265 + 0.052   26050 26060 26080     260100   260120
280 285 280-0.081 285 + 0.052   28050 28060 28080     280100   280120
300 305 300-0.081 305 + 0.052   30050 30060 30080     300100   300120







تحمل



· مسکن Ø H7
بوش کردن داخلی Ø بعد از نصب در محدوده D
· تحمل شفت H8



عملکرد عملیاتی


خشک فقیر
روغن کاری شده خوب
گریس روغن کاری کنید خیلی خوب
آب روغن کاری می شود فقیر
مایع فرآیند روغن کاری می شود فقیر



از Note استفاده کنید

· با توجه به خواص کشویی مناسب و طراحی جمع و جور ، این بوش کشویی کامپوزیت خشک برای تهیه بوش های کشویی خشک کامپوزیت کاملاً مناسب است که:
بهره برداری بدون تعمیر و نگهداری ضروری است
· خطر گرسنگی روان کننده وجود دارد
· روانکارها ممکن است مورد استفاده یا ممنوع واقع نشوند.
· فضای محدود است.



بوش کشویی خشک کامپوزیت Pom عمدتا برای وسایل تحمل در جایی که لازم است در برابر بارهای سنگین تحمل شود و در جایی که حرکات چرخشی یا نوسان نسبتاً کند است استفاده می شود.



کاربرد


برای برنامه های کاربردی شامل عملیات متناوب یا روغن کاری مرزی توصیه می شود.



اتومبیل: اتصالات سیستم تعلیق ، مونتاژ کینگ پین ، لولا مشترک مفصل رانندگی خودرو ، فرمان و سایر اتصالات ، بیان
اتصالات و لولا های شاسی عقب.



ابزارهای ماشینی: دوک در ماشین های مته ، سنگ زنی و فرز ، و صفحه راهنما قوچ در پرس چند قوچ



تجهیزات کشاورزی: جعبه دنده ، مجموعه های کلاچ ، سفرهای بیل و چرخ های چرخ دار چرخ برای انباشت های بیلی ، یاتاقان های محوری محور جلو ، یاتاقانهای جعبه سکان فرمان و یاتاقانهای مخصوص صندوق دار برای برداشت ...



بوش کشویی خشک کامپوزیت کاملاً مناسب برای کاربردهایی است که روانکار به طور مداوم یا مکرر قابل تهیه نیست.



دسترسی

بوش های استوانه ای استاندارد ، واشر فشار ، بوش فلنج و نوار در دسترس هستند.



یاتاقان های متریک و بوش های امپریالیستی ساخته شده برای سفارش: فرم های بوشینگ استاندارد در ابعاد ویژه ، نیمه بوش ، اشکال مخصوص بدست آمده از طریق تمبر ، یاتاقان هایی با محل های اتصال ، سوراخ های روان کننده و شیارهای ماشینکاری شده ، طرح های بوشینگ سفارشی
