چین برنز Gleitlager سازنده

بالش بلوک گرافیتی روغنی مفرغ روغنی روغنی

جزئیات محصول:
محل منبع: ساخت چین
نام تجاری: VIIPLUS
گواهی: ISO 9001
شماره مدل: بلوک های بالش شکاف سفت و سخت
پرداخت:
مقدار حداقل تعداد سفارش: قابل توافق
قیمت: Negotiable
جزئیات بسته بندی: صادرات مورد چوبی چوب بسته بندی کارتن
زمان تحویل: 7-25 روز کاری
شرایط پرداخت: T / T
قابلیت ارائه: 7000000 قطعه / قطعه یک هفته

اطلاعات تکمیلی

مواد: چدن اندازه: اندازه سفارشی
امکانات: کم سر و صدا ، عمر طولانی ، دقت بالا تایپ کنید: بلوک بالش
نام محصول: یاتاقان بلوک شکافدار سفت و سخت کاربرد: دستگاه
برجسته:

Graphite Plugged Bronze Bushings

,

bronze bush bearings

توضیحات محصول

بالش اسپلیت سفت و سخت بلوک برای شفت از 1-5 / 16 "به 12" قطر |یاطاقان-های روان کننده VIIPLUS

بلبرینگ بلوک بالش و درج یاطاقان برنز

مخازن بلوک Split Plummer خانه های بلبرینگ محبوب و با ابعاد اینچ هستند که از نظر طراحی ، کیفیت و اقتصاد به عنوان اولین انتخاب انتخاب شده اند.



بدنه بلوک شکاف شکاف دار و یاتاقان های مرتبط ، واحدهای چیدمان بلبرینگ را تشکیل می دهد که از طریق انتخاب مناسب لوازم جانبی ، می توانند با طیف گسترده ای از کاربردها سازگار شوند.
محفظه ها مخصوصاً برای ارتفاعات شافت مرکزی اندازه اینچ طراحی شده اند.




اکنون یک QUOTE ONLINE را دریافت کنید! قیمت آنلاین را اکنون اضافه کنید!

VIIPLUS یک تولید کننده حرفه ای انواع یاتاقان و پلاستیک های ساده است و به سرعت رشد کرده است تا جایی که اکنون امکان تهیه انواع یاتاقان های ساده وجود دارد.اندازه استاندارد کاتالوگ ، اندازه ها و طرح های خاص را می توان با قیمت های رقابتی و مطابق با استانداردهای با کیفیت بالا تولید کرد.VIIPLUS هم به بازارهای ملی و هم بین المللی خدمت می کند.VIIPLUS قصد دارد در صدر این بازار باقی بماند.

VIIPLUS متخصص در تحقیق و توسعه ، تولید و فروش یاتاقان های خود روان کننده است.اصلیبلوک های بالش شکاف سفت و سختمحصولات یاتاقان کامپوزیت پلیمری فلزی ، یاتاقان کامپوزیت دو فلزی ، یاطاقان با روکش برنز ، یاطاقان مونومتری خود روان کننده و یاطاقان دیگر هستند.

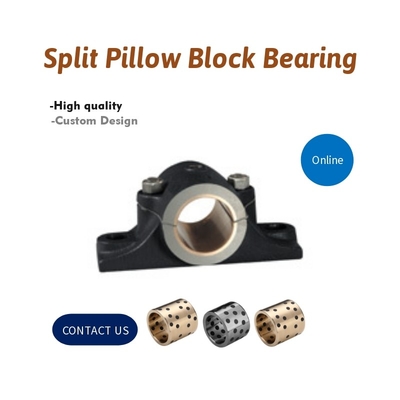

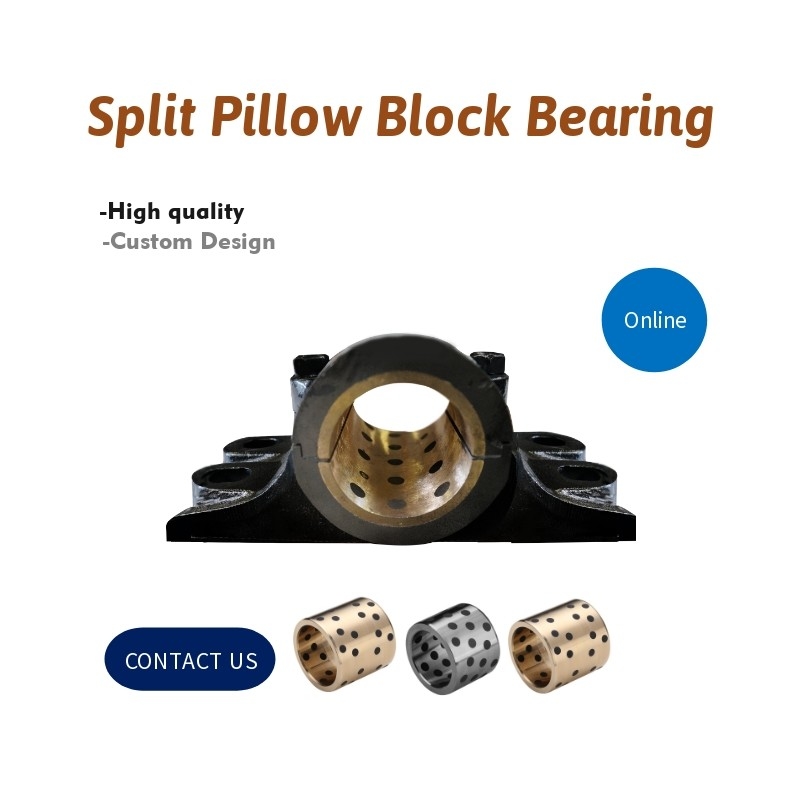

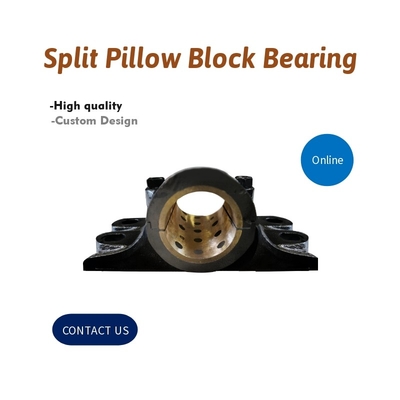

Split Pillow Block Bearing



ویژگی

مسکن و یا یاتاقان بلوک بالش شکافته را به دو قطعه تقسیم کرده و با هم پیچ کرده و نگهداری راحت تر یا تعویض یاتاقان برای یاتاقان ها یا شفت های فرسوده یا آسیب دیده را تسهیل می کند.



بلوک های بالش شکاف سفت و سخت نیازهای خدمات با بارگذاری جانبی یا فشارهای زاویه ای ، به یاطاقان توپ نیاز دارند.این یاتاقانها به شما امکان می دهند تا بارها را در 30 درجه در هر طرف شیار گریس جای دهید.آنها تمام ویژگی های یاتاقان های اسپلیت منظم و همچنین سبک سفت و سخت را دارند.این یاتاقان ها فقط با یک ماده پوشش برنز در دسترس هستند.





مواد

پایه چهار بولت از چدن با 2 یا 4 محل نصب پیچ تشکیل شده است.



چدن متعلق به خانواده موادی است که عنصر اصلی آن آهن است و مقادیر کمی از کربن و سیلیکون در آن وجود دارد.چدن یک ماده کامپوزیت طبیعی است که خواص آن توسط ساختار آن تعیین می شود - فازهای پایدار و پایدار که در طی انجماد یا عملیات حرارتی متعاقب آن تشکیل می شود.اجزای ریزساختاری اصلی آهن چدن اشکال شیمیایی و مورفولوژیکی گرفته شده توسط کربن و ماتریس فلزی مداوم است که در آن کربن و / یا کاربید پراکنده می شوند.



رسم



rigid split journal bearing gibbed joint diagram



4 پایه BOLT - 2 BOLT CAP





شافت
اندازه
شماره قطعه Wt آ ب ج د ه F-Dia.
پیچ
ج ح ک ل م لوله
ضربه زدن
برنز
1 1516 پوند
2




60-33-0115
60-33-0200




10 1 3⁄4 8 1⁄4 3 1⁄2 78 پوند 6 1⁄2 1⁄2 1 3⁄4 3 716 پوند 4 716 پوند 4 3⁄4 1⁄4
2 316 پوند
2 1⁄4




60-33-0203
60-33-0204




13 1 78 پوند 8 1⁄2 3 1⁄2 1 6 3⁄4 1⁄2 1 3⁄4 3 3⁄4 4 78 پوند 4 1⁄2 3⁄4 1⁄4
2 716 پوند
2 1⁄2




60-33-0207
60-33-0208




18 2 18 پوند 10 1⁄4 4 1 18 پوند 8 58 پوند 2 4 316 پوند 5 516 پوند 5 1 1⁄4
2 1116 پوند
2 3⁄4




60-33-0211
60-33-0212




21 2 1⁄4 10 1⁄2 4 1⁄4 1 1⁄4 8 1⁄4 58 پوند 2 1⁄4 4 1⁄2 5 78 پوند 5 1⁄2 1 1⁄4
2 1516 پوند
3




60-33-0215
60-33-0300




26 2 1⁄2 11 4 1⁄2 1 38 پوند 8 3⁄4 58 پوند 2 1⁄2 4 78 پوند 6 3⁄4 6 1 38 پوند



4 پایه BOLT - 4 CAP BOLT



شافت
اندازه
شماره قطعه Wt آ ب ج د ه F-Dia.
پیچ
ج ح ک ل م لوله
ضربه زدن
برنز
3 716 پوند
3 1⁄2




60-33-0307
60-33-0308




43 3 1⁄4 13 5 1 38 پوند 10 1⁄2 3⁄4 2 3⁄4 6 1⁄4 8 18 پوند 7 1 1⁄4 1⁄2
3 1516 پوند
4




60-33-0315
60-33-0400




62 3 1⁄2 14 3⁄4 5 1⁄2 1 1⁄2 12 3⁄4 3 6 1316 پوند 9 38 پوند 8 1 38 پوند 1⁄2
4 716 پوند
4 1⁄2




60-33-0407
60-33-0408




86 4 18 پوند 16 1⁄2 6 1⁄4 1 3⁄4 13 1⁄2 78 پوند 3 1⁄2 7 78 پوند 10 38 پوند 9 1 1⁄2 1⁄2
4 1516 پوند
5




60-33-0415
60-33-0500




116 4 1⁄2 18 7 1 78 پوند 15 78 پوند 4 8 916 پوند 11 1⁄4 10 1 58 پوند 1⁄2
5 716 پوند
5 1⁄2




60-33-0507
60-33-0508




166 5 19 1⁄4 7 3⁄4 2 15 3⁄4 1 4 1⁄2 9 38 پوند 12 1⁄4 11 1 3⁄4 1⁄2
5 1516 پوند
6




60-33-0515
60-33-0600




198 5 1⁄2 20 1⁄2 8 1⁄2 2 18 پوند 16 1⁄2 1 18 پوند 5 10 1⁄4 13 3⁄4 12 1 78 پوند 1⁄2



صنایع و برنامه های کاربردی

عملیات صنعتی سنگین:



· تولید برق (ذغال سنگ)


· معدن / مصالح / سیمان


· Metal MillsPulp & Paper / Sawmills / جنگلداری / تصفیه آب


·فرآوری مواد غذایی


انبارداری


· پل / سازه متحرک


· فن های صنعتی / منفجر





روش ایمنی شافت



·پیچ ثابت - یاتاقان های ثابت شده با یک پیچ ثابت توسط پیچ ثابت ، که روی یک حلقه داخلی قرار دارد ، به شافت ثابت می شوند ، یعنی یاتاقان ها دارای پیچ های ثابت برای اتصال حلقه داخلی به یک شافت هستند.


·یاتاقان یقه قفل دارای قفسه ای برای اطمینان از حلقه داخلی به شافت است.


·هیچ روش ثابت کننده یاتاقان مفصلی برای رفع یک محور ندارد.





از Note استفاده کنید



این روش برای متداول ترین پیچ تنظیم یا یقه برای دستگاه قفل شافت ، با استفاده از یک واحد ثابت و انبساط است ، اما دستورالعمل های کلی در مورد تمام تاسیسات یاتاقان اعمال می شود.





1. شفت را بررسی و تمیز کنید


ابتدا شافت خود را بررسی کنید تا مطابق مشخصات سازنده ، از تمیز بودن ، گرد بودن ، صاف بودن ، بدون آبراهها و نیک ها استفاده کنید و از اندازه آن کوچک یا بزرگ نیست.برای تمیز کردن درخت از هر گونه زنگ زدگی از کاغذ ماسه ای ریز یا نوار براق استفاده کنید.سپس برای از بین بردن زباله از یک لایه روغن سبک استفاده کنید.





2. یاتاقان ها را روی شافت قرار دهید


در صورت قرار دادن یاتاقان روی شافت ، در صورت قرار دادن یاتاقان در محل ، از چکش و بلوک چوب یا لوله ای از فولاد نرم روی حلقه داخلی استفاده کنید.آیا به محوطه یا مهر و موم ها فشار نیاورید یا فشار وارد نکنید.



3. به راحتی ساختار محوطه را ببندید


شافت را در موقعیت قرار دهید و به آرامی پیچ محفظه را به ساختار سوار کنید.شکافها را در پیچ و مهره های نصب مسکن با واشرهای سنگین یا واشرهای بهاری سنگین ببندید.این می تواند به جلوگیری از شل شدن کمک کند.



4- موقعیت نصب نهایی را تعیین کنید


قبل از رفع پیچ و مهره ، وضعیت اصلی نصب خود را با تراز کردن یاتاقان ها با دستی یا با استفاده از گود لاستیکی مشخص کنید.



5- محکم محفظه را به ساختار نصب ببندید


پس از چیدمان مناسب یاتاقان ، هر دو واحد را با اطمینان از ساختار نصب كنید.



6 اطمینان حاصل کنید که شافت می تواند به صورت محوری حرکت کند



اطمینان حاصل کنید که شافت می تواند به طور محوری از طریق حفره های بلبرینگ حرکت کند تا تراز مناسب را تأیید کند.اگر این امکان پذیر نیست ، محفظه ها را شل کرده و شافت را تراز کنید.

7. دو پیچ بست یقه را محکم کنید

دو پیچ بست یقه را محکم کنید ، سپس شافت را چرخانده و به طور متناوب به مقادیر گشتاور توصیه شده توسط سازنده سفت کنید.اگر آچار گشتاور در دسترس نیست ، پیچ های تنظیم را محکم کنید تا گشتاور دائمی با آچار آلن برقرار شود.


اگر از واحد انبساط استفاده می شود ، همیشه ابتدا یاطاقان ثابت را قفل کنید.یاتاقان انبساط را به صورت محوری در مرکز مسکن حرکت دهید.پس از محوریت ، پیچ های تنظیم شده را بر روی واحد انبساط مانند واحد ثابت محکم کنید.
