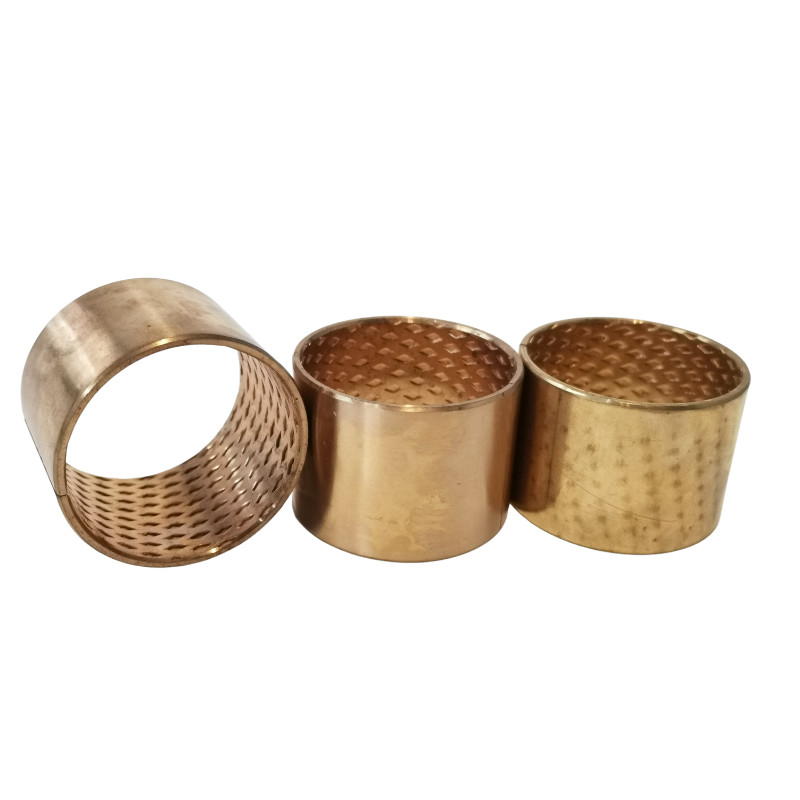

بوش های تقسیم شده بوش برنزی بر اساس اندازه، مواد CuSn8

بوش پیچیده، برنز CuSn8P، DIN 1494 / ISO 3547، تعمیر و نگهداری کم، بوش های برنزی تقسیم شده بر اساس اندازه، مواد CuSn8، بلبرینگ های برنزی FB092 و FB090

ویژگی های اساسی
یاتاقان های سوراخ دار برنزی بر پایه برنز CusN6.5P0.1 یا CUSN8P0.3 هستند و سوراخ های تزریق روغن یکنواخت و منظم طراحی شده اند.گریس پس از مونتاژ تزریق می شود.سپس مهر و موم و استفاده از چهره انتهایی را پیکربندی کنید، یاتاقان دارای مزایای ذخیره سازی بزرگ روغن، نصب راحت، دستگاه طراحی کوچک است و می تواند جایگزین استفاده از آستین مسی شود، هزینه را تا حد زیادی کاهش دهد.
پارامترهای اصلی TECHNICAL DATE
حداکثر بار
بار ثابت
120 نیوتن بر میلی متر مربع
سختی
HB 90-120
بار دینامیکی
40 نیوتن بر میلی متر مربع

طویل شدن
40%
حداکثر سرعت خطی
2 متر بر ثانیه

استفاده از دما
- 100 ℃ ~ + 200 ℃
بزرگترین PV
N/2.8 متر بر ثانیه بود

ضریب اصطکاک
0.08 ~ 0.25
استحکام کششی
450 نیوتن بر میلی متر مربع

ضریب هدایت حرارتی
60 وات (mK) -1
قدرت تسلیم

250 نیوتن بر میلی متر مربع

ضریب انبساط خطی
15x10-6K
کاراکتر برنامه
1. سوراخ داخلی محصول پر از سوراخ های روغن لوزی و چاله های روغن است که می تواند مقدار زیادی روغن را در حین استفاده ذخیره کند و فاصله سوخت گیری را طولانی کند.
2. روغن کاری کمتر، مناسب برای مواقع سخت تر اضافه کردن روغن یا روغن کاری آب.
3. مقاومت در برابر سایش خوب، ضریب اصطکاک کوچک و عمر طولانی.
4. قابل استفاده در محدوده -100℃-200℃.
5. عملکرد خوب در حال اجرا، سر و صدای کم، بدون آلودگی.
6. ساختار دیوار نازک، وزن سبک، می تواند حجم مکانیکی را کاهش دهد.
7. ماتریس دارای چگالی بالا، بدون حفره انقباض هوا و ظرفیت باربری بزرگ است.
در حال حاضر به طور گسترده ای برای قطعات مختلف کشویی مکانیکی مانند: ماشین آلات و تجهیزات اتوماسیون (مقیاس، نوسان، اسلاید، خم، سیکلوترون، قطعات چرخشی) بوش راهنمای سیلندر هیدرولیک، ماشین آلات نساجی، ماشین قالب گیری پلاستیک، ماشین ریخته گری استفاده می شود. ، ماشین آلات لاستیک، کامیون هیدرولیک، خودرو، صنعت موتور سیکلت، بنادر، حفاظت از آب، ساخت و ساز، ماشین آلات کشاورزی و غیره.

بوش های برنز بر اساس اندازه

مواد

• مواد پشتیبانیCuSn8P(DIN 17662)
• جایگزینCuSn6Pدر دسترس

بوته های بلبرینگ ساده

WB802 9090

WB802 125100

WB802 8080

بوته های ساده بلبرینگ فلنج

WB802WF 8080

مواد شفت

• فولاد، سخت شده یا حرارت نیافته، زبری سطح < Ra 0.8

پارامترهای فنی

جزئیات تحمل

• مسکن ØH7
• بوش داخلی-Ø پس از نصب H9
• تحمل شفت 7 تا h8

خواص

• راه حل اقتصادی برای کاربرد بلبرینگ برنز به دلیل ضخامت دیواره نازک.قابلیت بارگذاری بالا و پایداری خوب با سایش کم.مناسب برایشرایط کار سخت، مقاومت در برابر خوردگی خوب.سوراخ های روانکاری برای حداکثر ذخیره گریس و کمترین فواصل نگهداری.

ویژگی های ساختار و کاربرد:

بوش برنز پیچیده از قلع برنز ساخته شده استCuSn8که ازتراکم بالاسطح آن با زاویه و چگالی خاصی با روزنه های روغن سوراخ می شود، بنابراین هنگام کار بوشینگ، تشکیل یک لایه روغن آسان تر است.این داردضد خستگی و بارگذاری خوب، ضد فرسایش ضد سایش و ظرفیت بار.این محصولات به طور گسترده ای در شرایط بار سنگین اما سرعت اجرا کم، مانند ماشین های کشاورزی، ساختمانی و مهندسی استفاده می شوند.

مزایای محصول:

1صرفه جویی در مقدار زیادی از مواد برنزو ساعات کاری را که معمولاً برای تراشکاری بوش برنزی صرف می شود صرفه جویی کنید.

2.در مقایسه با بوش های تراشکاری شده و رولبرینگ ها اینطور استچراغ و مقرون به صرفه تر.

3. سوراخ ها و فرورفتگی های مختلفی را می توان روی سطح اصطکاک برای ذخیره گریس ایجاد کرد که فاصله روغن کاری را تا 5 برابر زمانی که بوش برنزی نیاز دارد طولانی تر کند.

4-به شدتپایداری بار بالا، به ویژه برای سطوح سایشی درشت مناسب است.

محصولات استاندارد موجود: بوش های مستقیم، صفحات رانش و یاتاقان های فشار.

محصولات غیر استاندارد موجود: بوش های آستین، صفحات رانش، بوش فلنجی، بوش های بلبرینگ، صفحات کشویی و ترکیب بوش فولادی.

بلبرینگ پیچیده شده لیست اندازه های استاندارد برای مرجع شما
